Potente fuente de alimentación


En un post anterior veíamos  una introducción a la excelente herramienta openscad  como alternativa al servicio web  tinkercad. Esta aplicación , que a diferencia de Tinkercad, es open source   y gratuita , tiene una comunidad muy  proactiva detrás  y se instala en  nuestro ordenador proporcionándonos  un rico entorno  para el diseño 3D con un lenguaje propio muy potente para  generar y modelar objetos en 3d   y luego incluso exportarlos para poder  imprimir  nuestros diseños con  nuestra impresora 3D

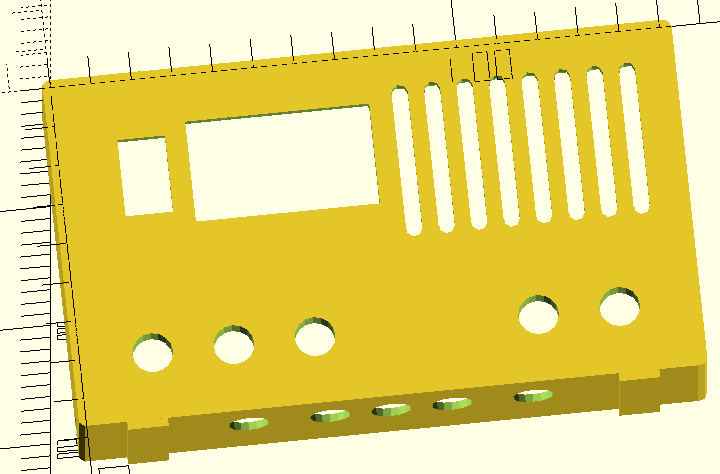

En el post se se explica la generación de una  tapa  para colocar sobre la parte frontal de una fuente de alimentación ATX ( la salida de cables  ) de este modo  aprovechando parte de la caja  y haciendo mas sencillo  el montaje.

atx2



Para el montaje final de  la fuente se  han usado los siguientes componentes:

  • Una vieja  fuente de alimentación   ATX ( puede ser reciclada  incluso del tipo AT o por supuesto  nueva  )
  • 5 bornas de rosca de 3.8mm  tipo  banana. Se  puede comprar  aqui
  • 1 Voltimetro digital . Se puede comprar por 1,78€  en Amazon desde aqui
  • 1 interruptor de panel
  • Frontal impreso en  PLA descargado .el fichero stl  se puede descargar desde  .desde https://www.thingiverse.com/thing:2772031



Una vez impreso el frontal  ( unas 5 horas la pieza completa) ,empezaremos con el voltimetro   del tipo  led  de  3 dígitos  siendo su rango de medición  : DC 0-30V pudiéndose alimentar con un rango muy amplio  de entrada: DC4.5-30V

El  voltimetro     solo dispone de tres conexiones:

  • Negro (V-) ; es decir GND
  • Rojo(V+): alimentacion positiva
  • Blanco : medida


Lo ideal es  colocarlo en orificio pertinente  de  la caja   y  probarlo  con alguna de la salidas que mas vayamos a usar (Rojo:+5V  o Amarillo =12v )

Resumiendo estas son las conexiones:

  • Negro:  lo  conectaremos a cualquier cable negro de la fuente
  • Rojo: lo conectaremos a una salida de +12v de la fuente(cable rojo)
  • Blanco : lo conectaremos a la salida de la fuente que mas nos interese monitor izar ( lo ideal es +5V  o+12V)

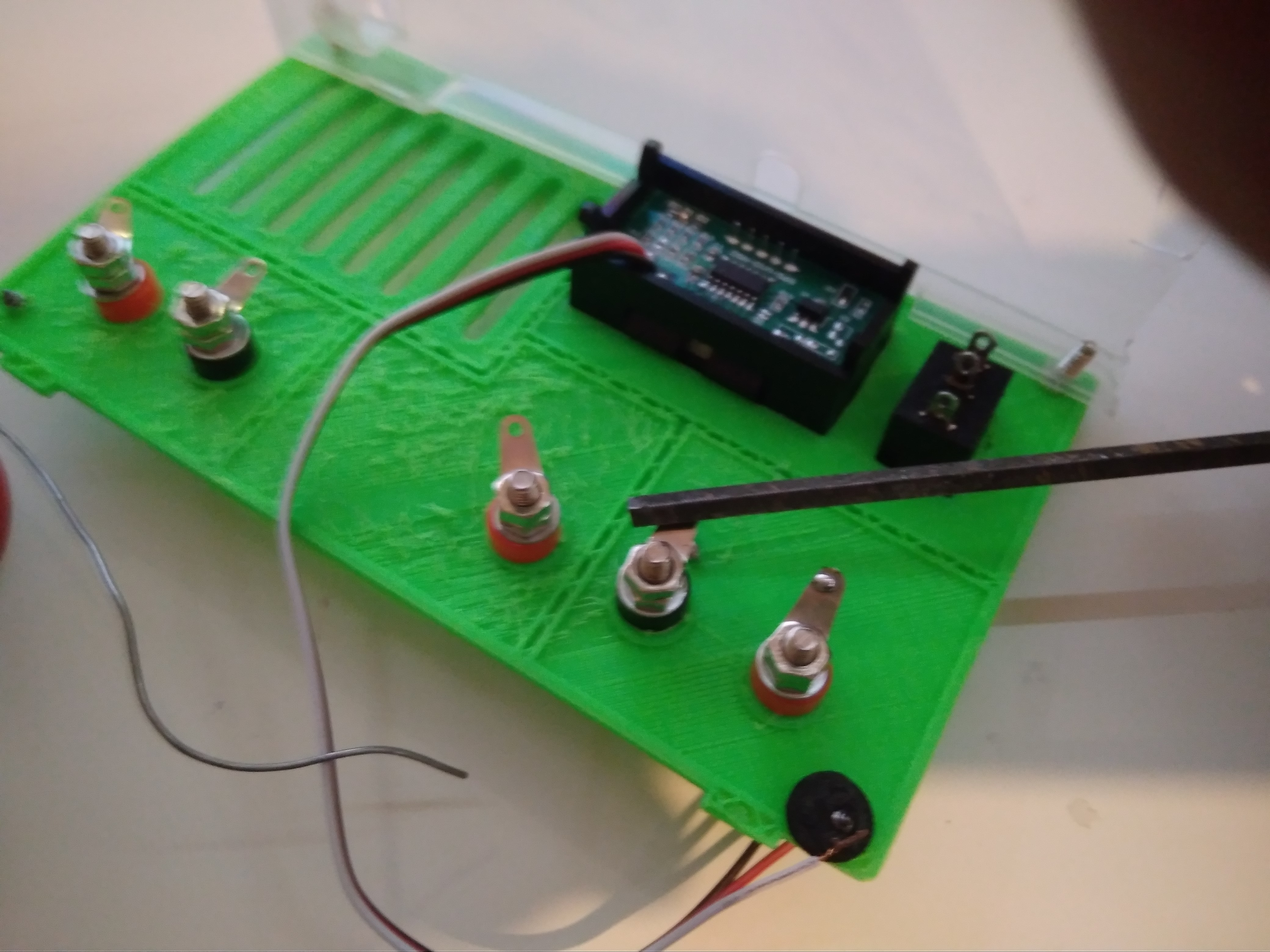

Ahora ,probado el instrumento de panel, es importante que  lijemos con  una lima de metal   todos  los bornes  de los terminales para poder soldar fácilmente a estos los cables procedentes de la fuente


Lo primero es soldar los cables de encendido de la fuente, pero a diferencia de las viejas fuentes AT que llevaban un interruptor conectado a la propia fuente, las fuentes ATX necesitan que les llegue la señal de encendido de la placa base, lo cual permite por ejemplo arrancar el ordenador con el teclado, a una hora determinada, después de perder la alimentación o por Wake on LAN…

En algunas fuentes si se queda  pulsado varios segundos, la fuente se apaga  pero en otras se  necesita mantenerlo pulsado  , asi que lo primero sera identificar esta casuistica  pues de eso dependerá que necesitemos un pulsador o interruptor , si bien lo normal  es que con un interruptor  normal nos valga

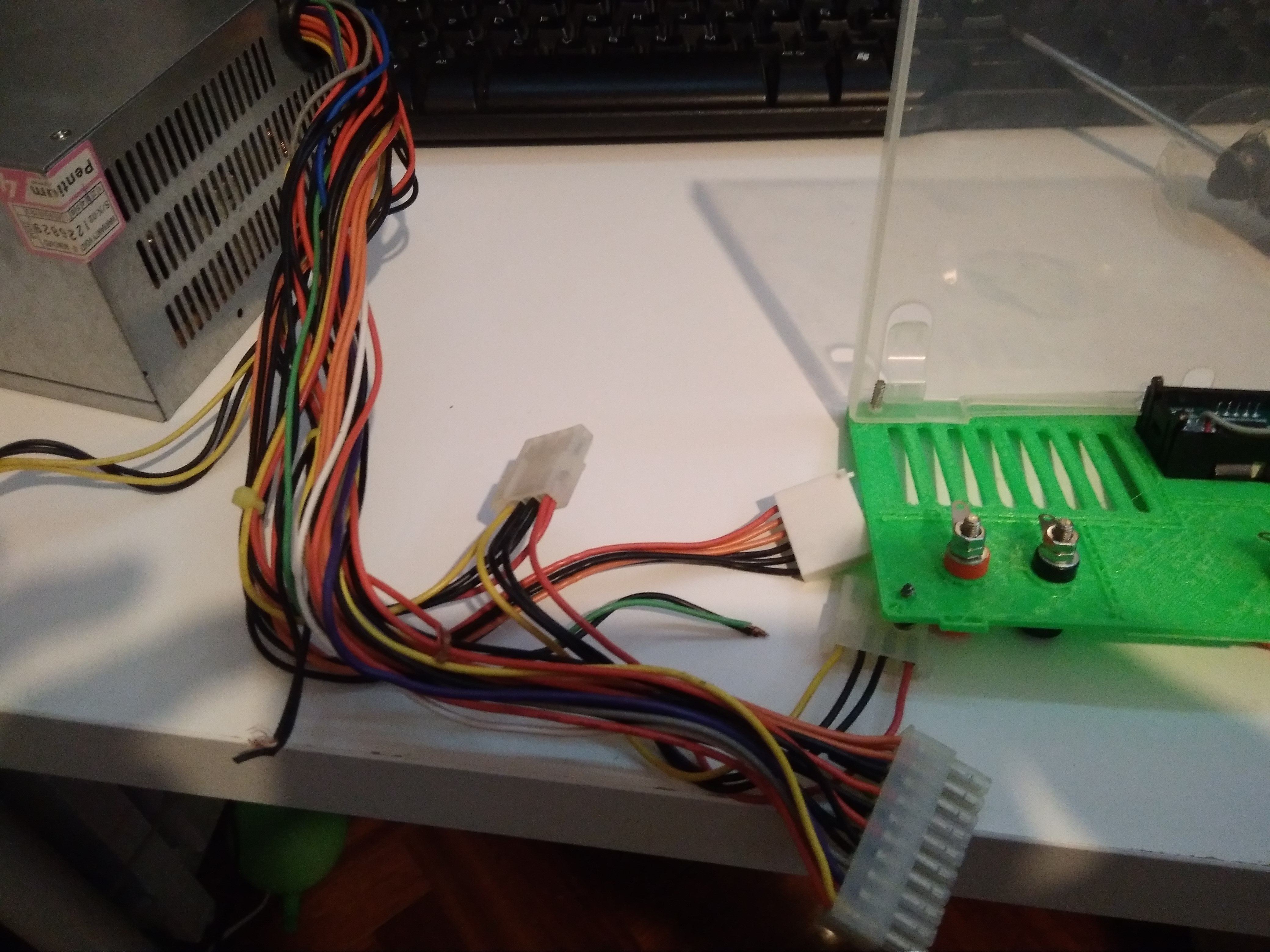

Lo podemos probar puenteando  en el conector de 24 pines  el cable verde con cualquiera cable  negro

Clip haciendo el puente entre los cables verde y negro por el lado de la placa base

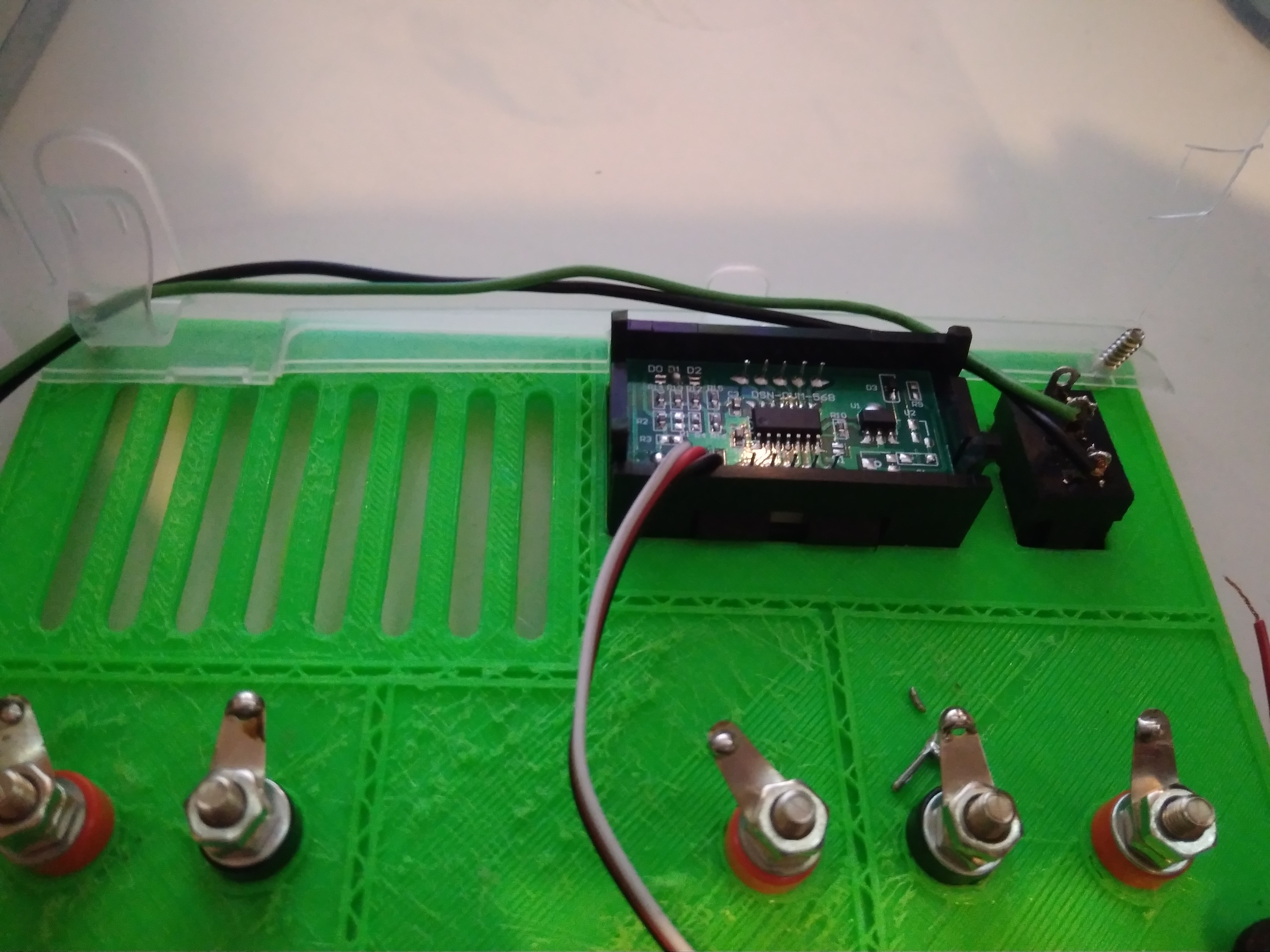

Probada la fuente , cortaremos   el cable verde  y uno negro del conector AT   y   conectaremos  estos  dos cables al interruptor :


Ya podemos conectar de forma definitiva  el instrumento de panel ,  por lo que lo  mejor es soldar los cables respetando los originales   y luego poner cinta aislante alrededor de sus conexiones.

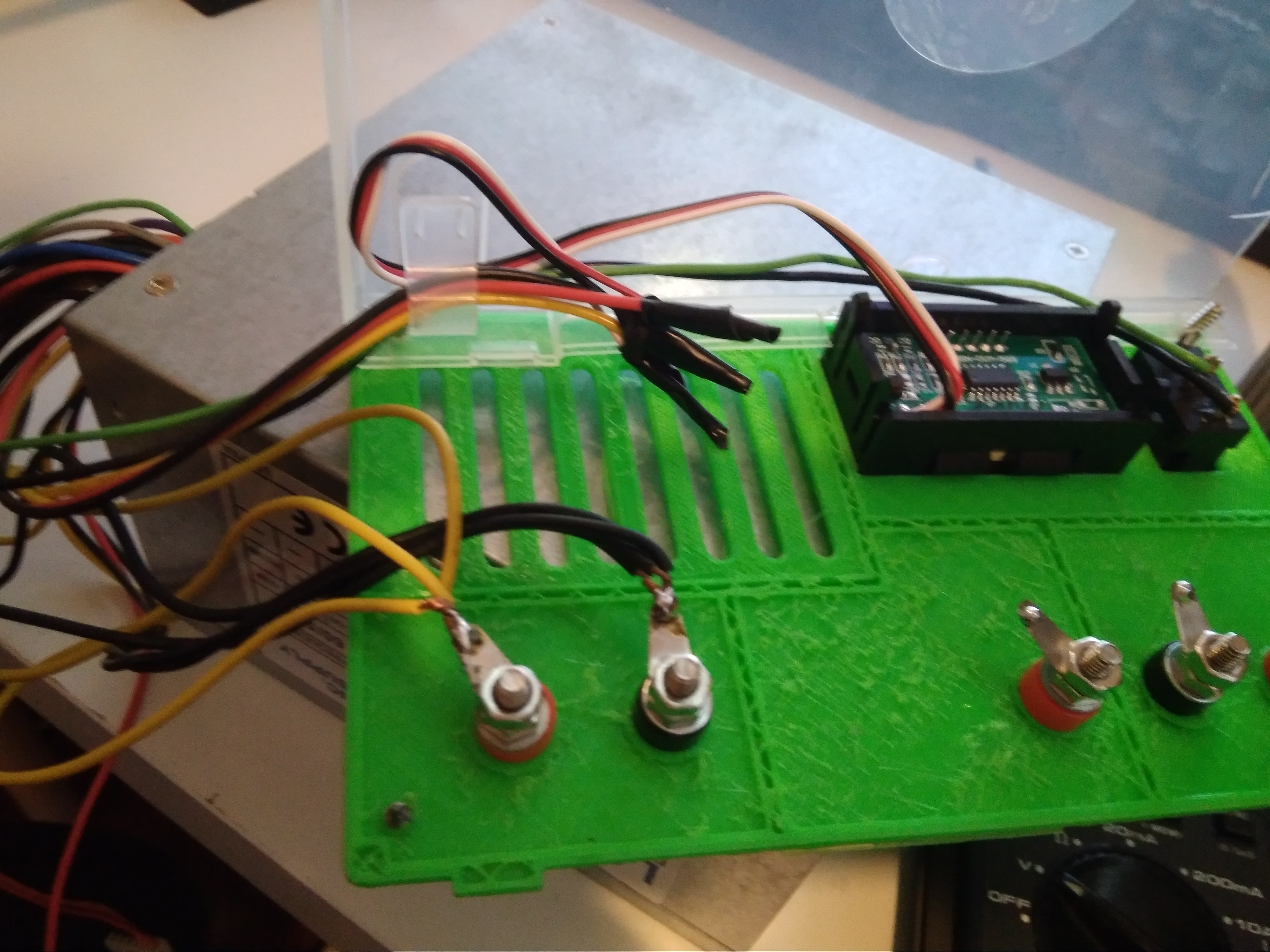

La conexión mas interesante suele ser la  de +5V DC por lo que tomaremos tres o mas cables    amarillos y lo soldaremos a una borna aparte   y haremos lo mismo con el terminal de GND   con tres o mas cables negros:

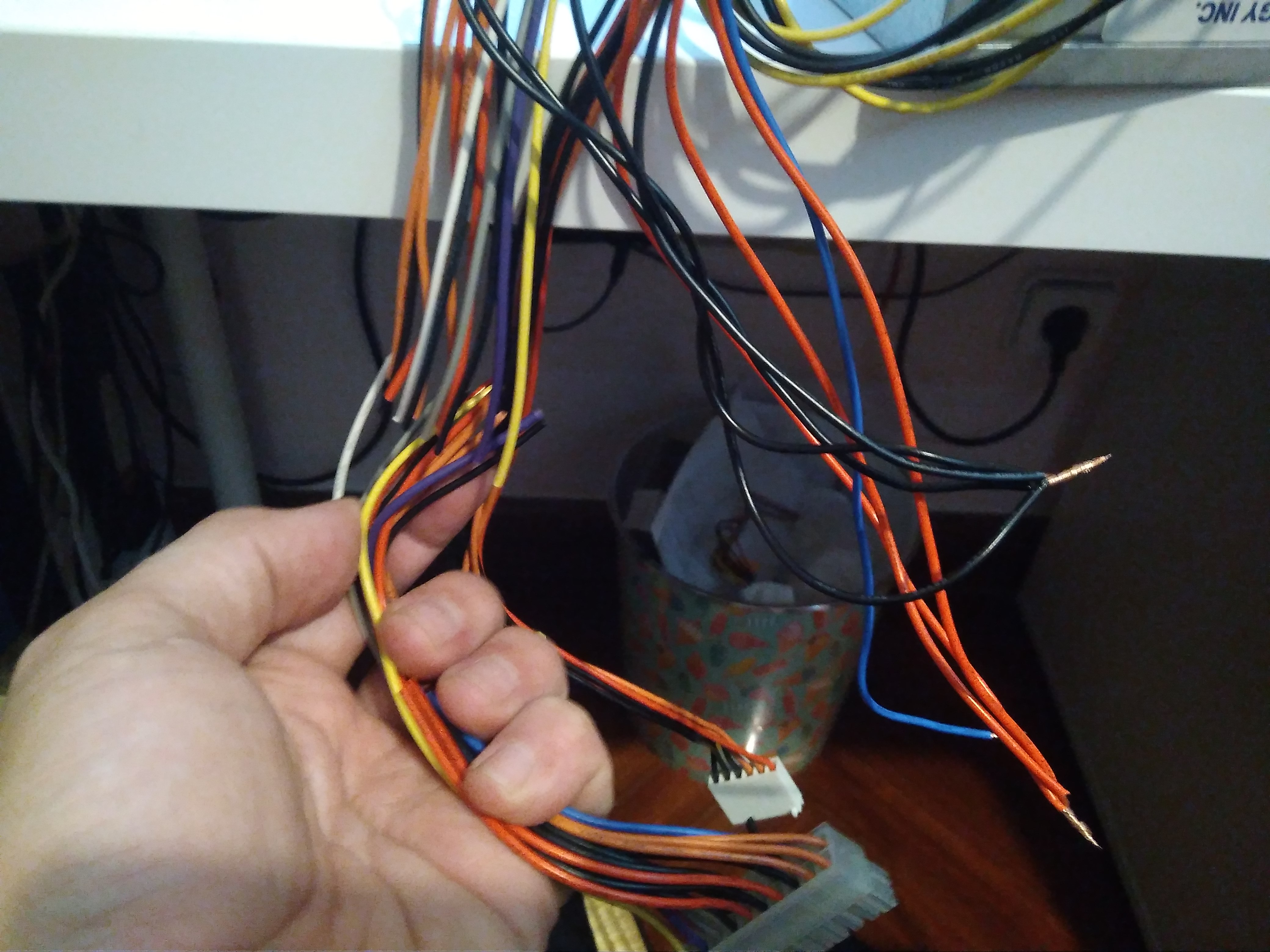

Lo mejor es prescindir  de los conectores  pues  ocupan mucho espacio   y  nos nos los vamos a necesitar  cortándolos con una tijera o un alicate de corte,

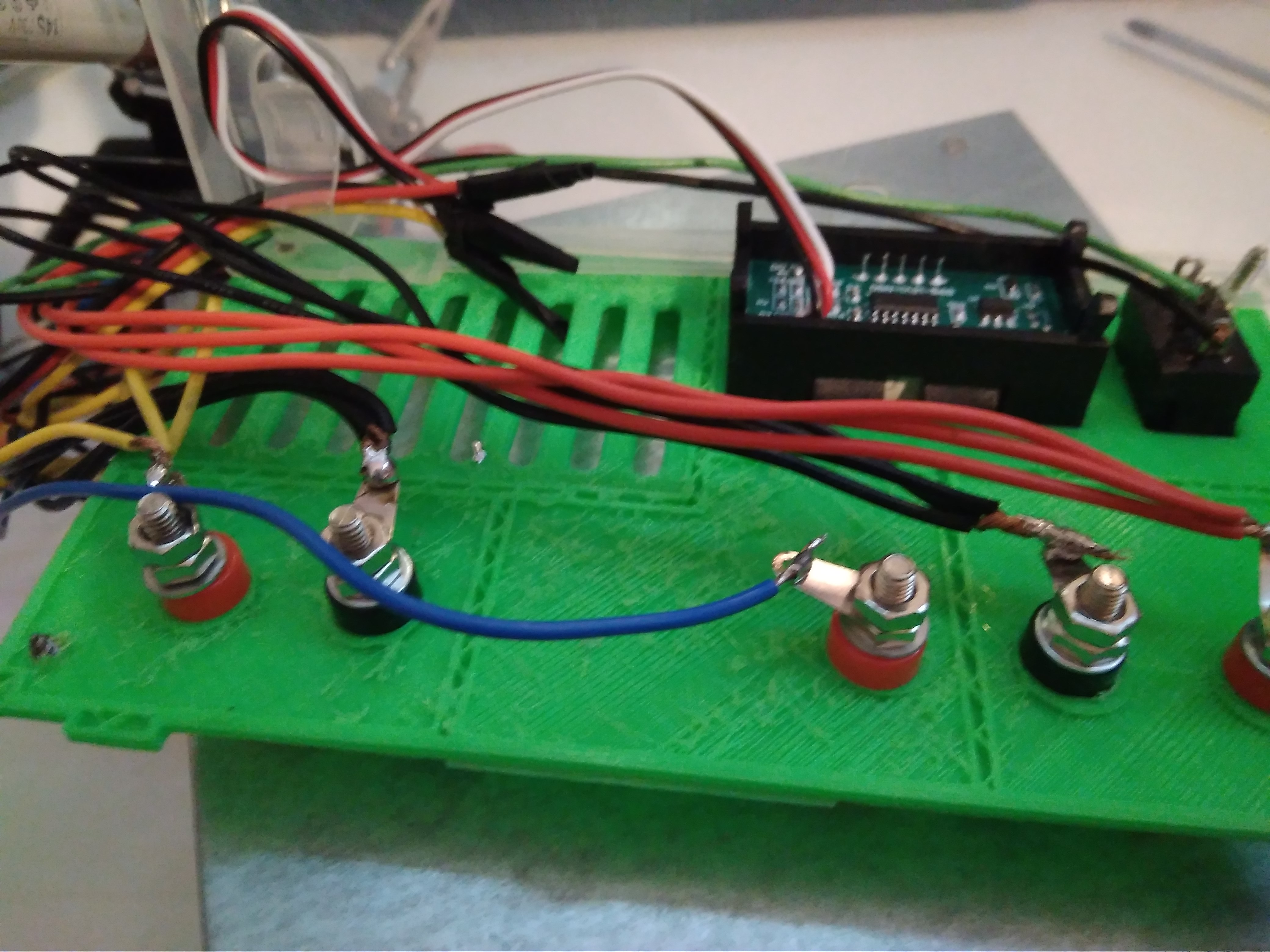

Lo siguiente seria conectar las salidas de +12V  con tres o mas cables rojos, la masa  o GND ( en el conector central ) con tres o mas cables negros   y la conexión de -12V  (el unico cable azul)




Para evitar problemas  se deben encintar las conexiones  (incluso las que no vayamos a utilizar)

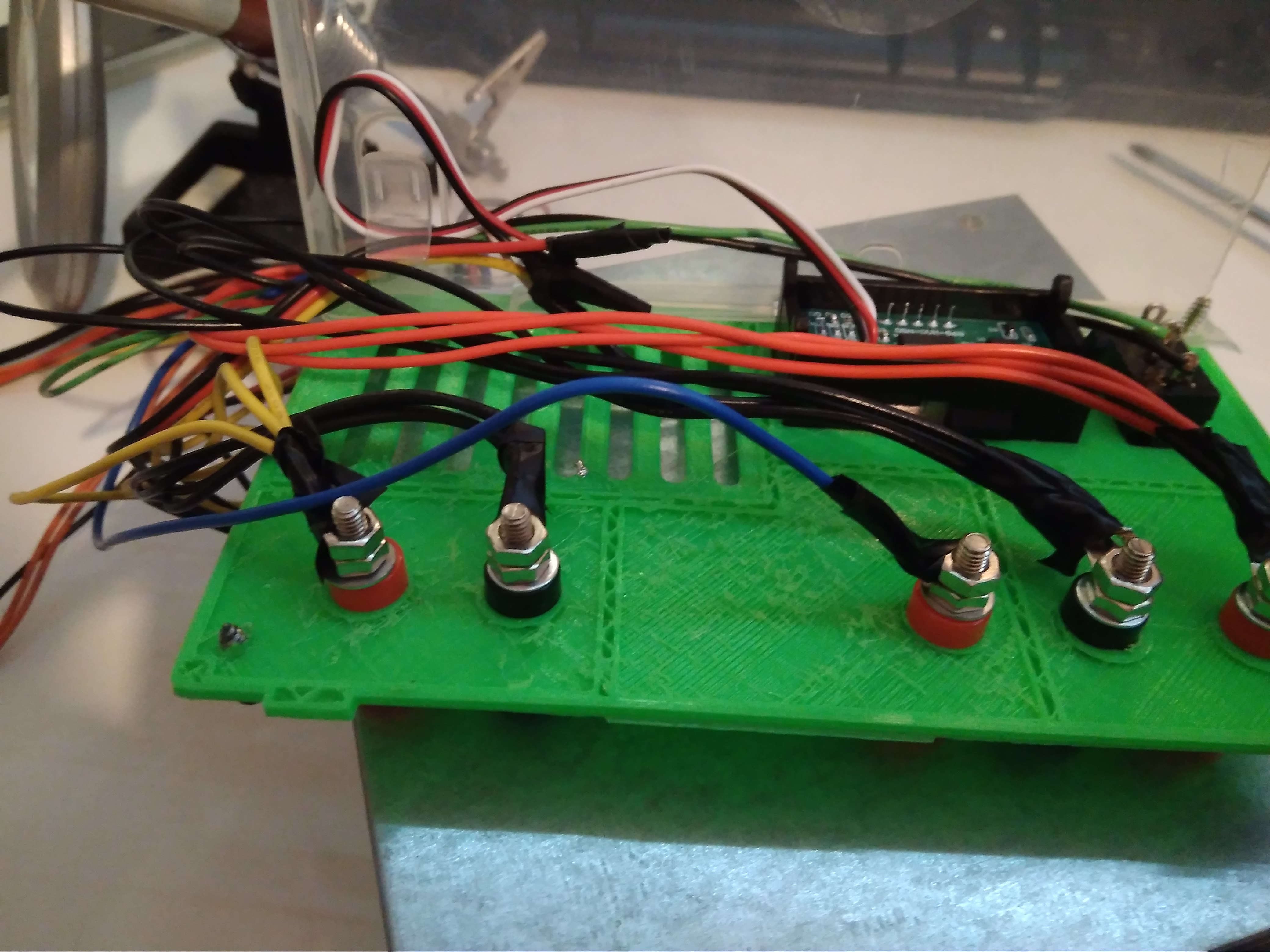

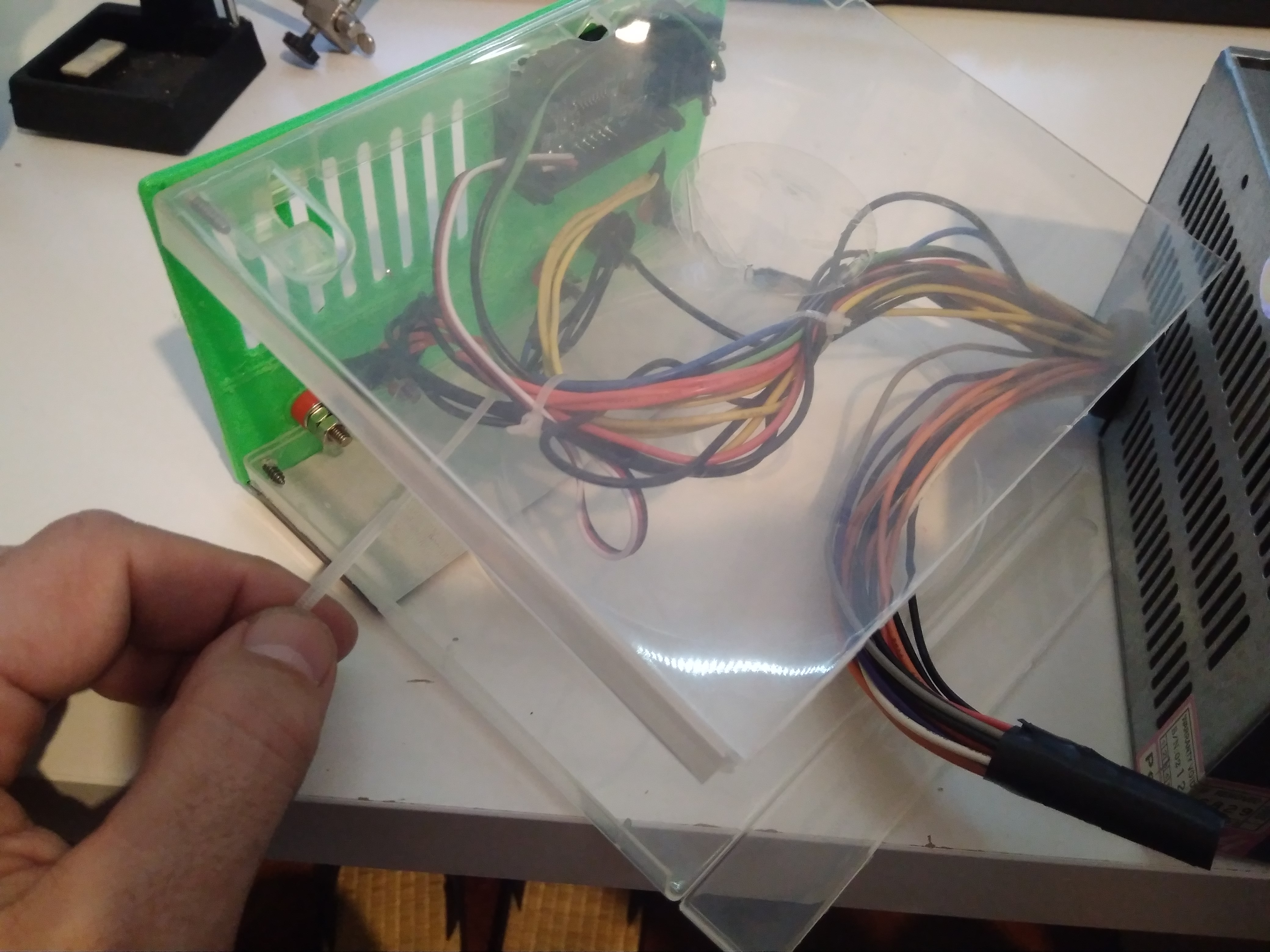

Por  ultimo  , es muy interesante  ordenar los cables  con abrazaderas  para dejar el montaje mas limpio:

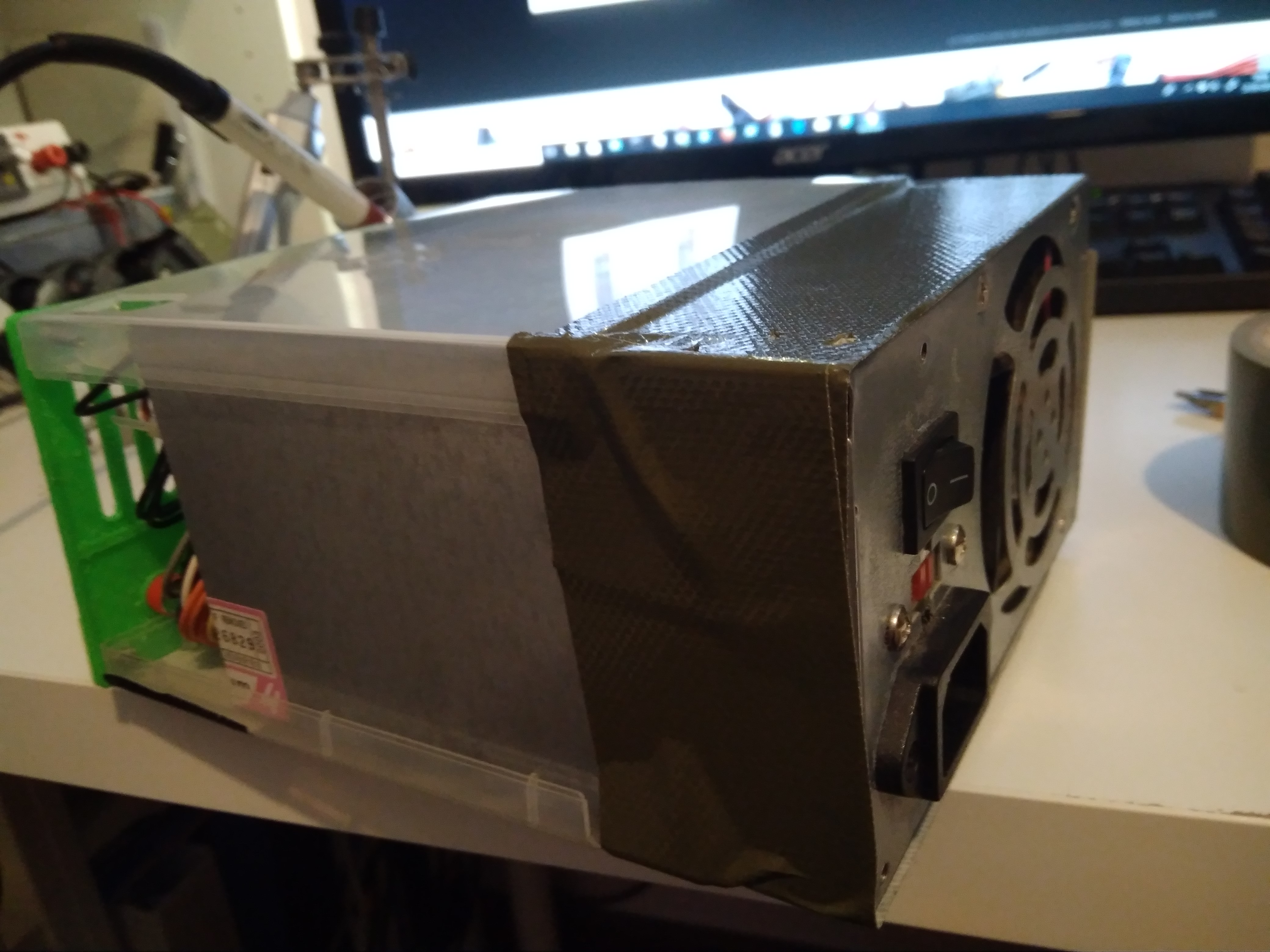

Aunque se ha previsto la tapa tornillos , con cinta americana es suficiente para que quede el frontal bien sujeto a la fuente

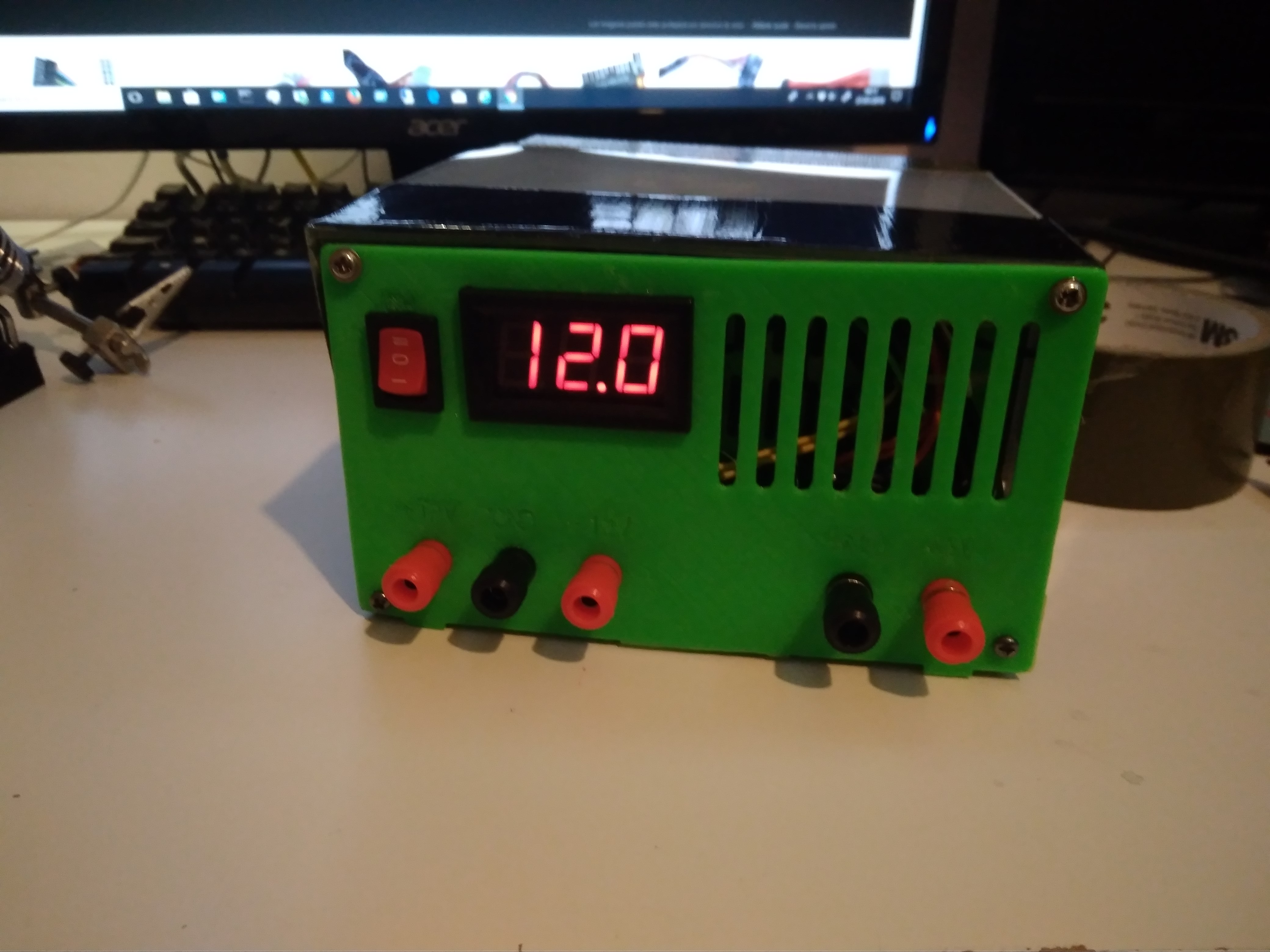

!Y ya esta la fuente montada!

En realidad como vemos el montaje  es bastante sencillo y con el panel impreso la verdad es que creo que queda  bastante  conseguida
