Cómo reparar un all in one


La oferta es tan variada que lo cierto es que da vértigo acercarse a la tienda si no se tienen las ideas más o menos claras. En realidad, la pregunta  a estas alturas es decidirse en    comprarse un portátil o un All in one pues en efecto los ordenadores cada vez   son mas elegidos para un uso fijo  .Ademas aunque estos equipos son muy valorados en oficinas con poco espacio dado lo compacto de su tamaño, se están convirtiendo en una opción cada vez más interesante  también en los hogares también por este mismo motivo, pero sobre todo por su sencillez: se enchufa y se comienza a utilizar  sin tener que ir andando de cables  ni  conexiones . Las marcas lo saben y han reforzado el apartado multimedia de los AIO, para convertir a este ordenador como centro de ocio para toda la familia.

En el post de hoy vamos a ver como arreglar un ordenador todo en uno que por un golpe súbito accidental    ha quedado inservible la pantalla TFT   por lo que no esta accesible   ya que la mayoría de este tipo de ordenadores   no dispone de una salida  de video independiente





En este post vamos a  reparar un ordenador all in one  que presenta fallos generalizados en la pantalla provocados por un golpe accidental  funcionando  toda la electrónica adicional bien.

Un problema de este tipo   es grave  pues  no queda accesible el contenido del ordenador   ( a no ser que le queremos el Hdd),   ya que la mayoría de este tipo de ordenadores   no dispone de una salida  de video independiente  y por tanto no podremos usarlo nada

Un fallo físico en el lcd de la pantalla  producido por un golpe súbito accidental  , caída ,etc  se puede manifestar de muchas maneras: grietas, rajas , tiras no iluminadas , trozos de la pantalla sin iluminar , etc , todos ellos indicio que necesita un reemplazo de la pantalla LCD en su conjunto  .

La mayoría  de los servicios técnicos  suelen ofrecer un alto precio por reemplazar  una pantalla de un portátil  o un all in one  básicamente porque normalmente montaran exactamente el repuesto original y estos tienen  un elevado precio, pero  como vamos a  ver, es factible cambiar nosotros mismos la pantalla por una nueva por  un tercio  de lo podría costar  por un servicio oficial.

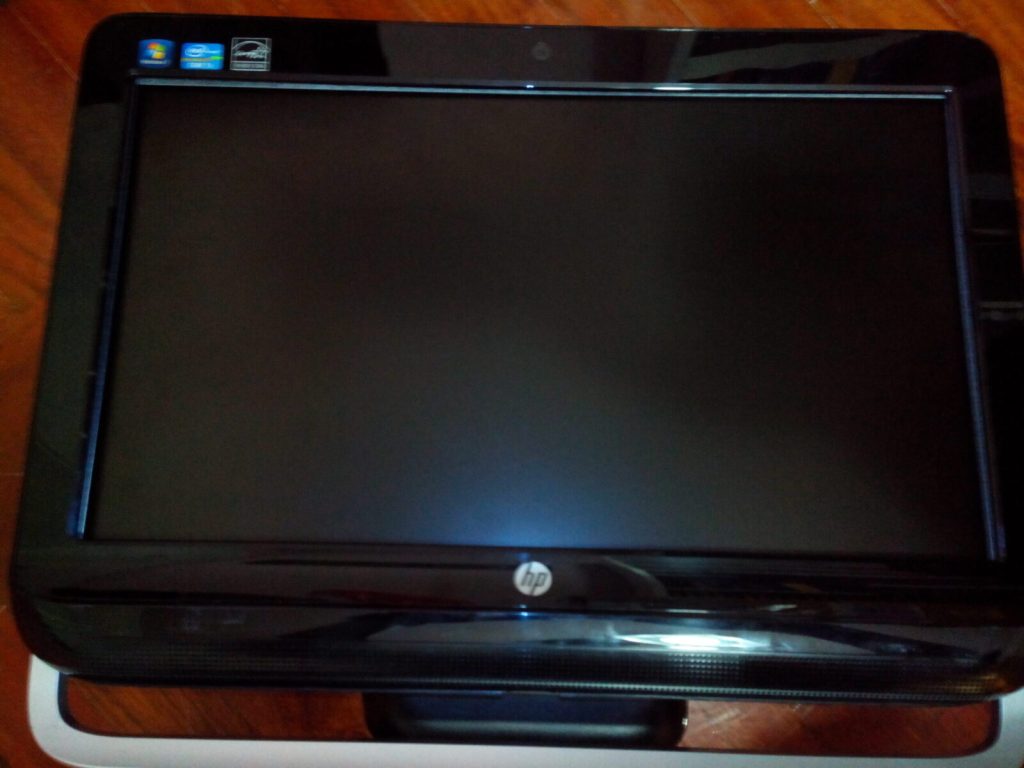

Vayamos al grano , empezamos viendo por donde quitar el marco destornillando primero los tornillos de la parte de atrás:

img_20161213_155119

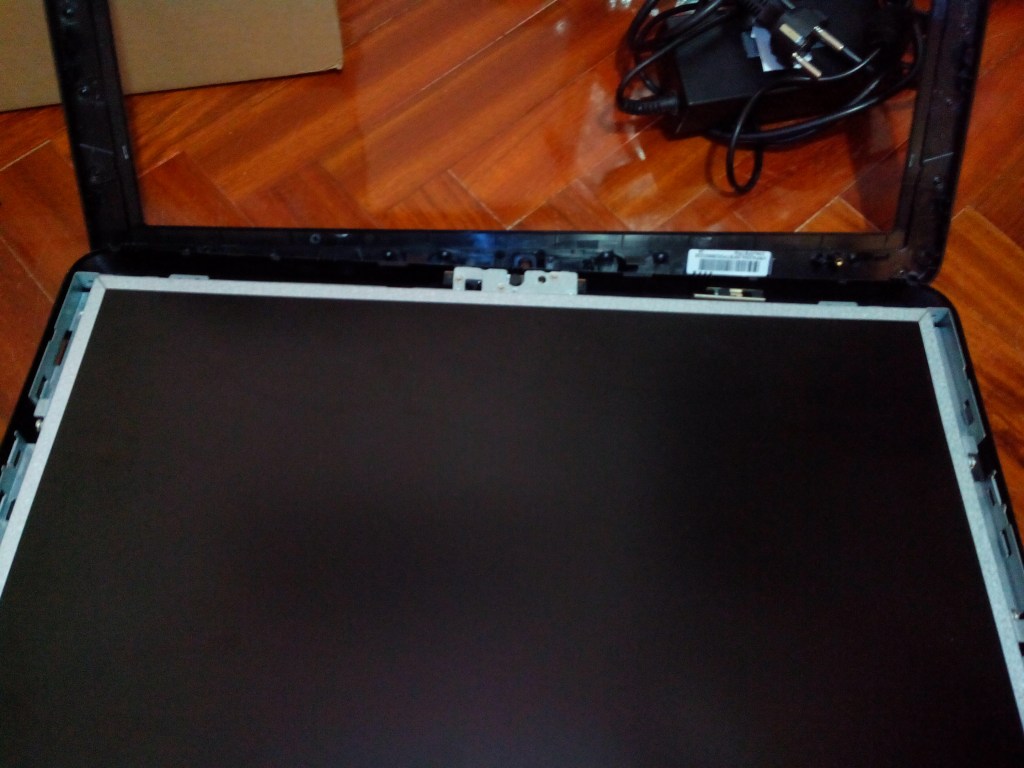

En este caso quitando dos tornillos atrás podemos liberar el marco delantero con una navaja de plástico  o un destornillador:

img_20161213_155137

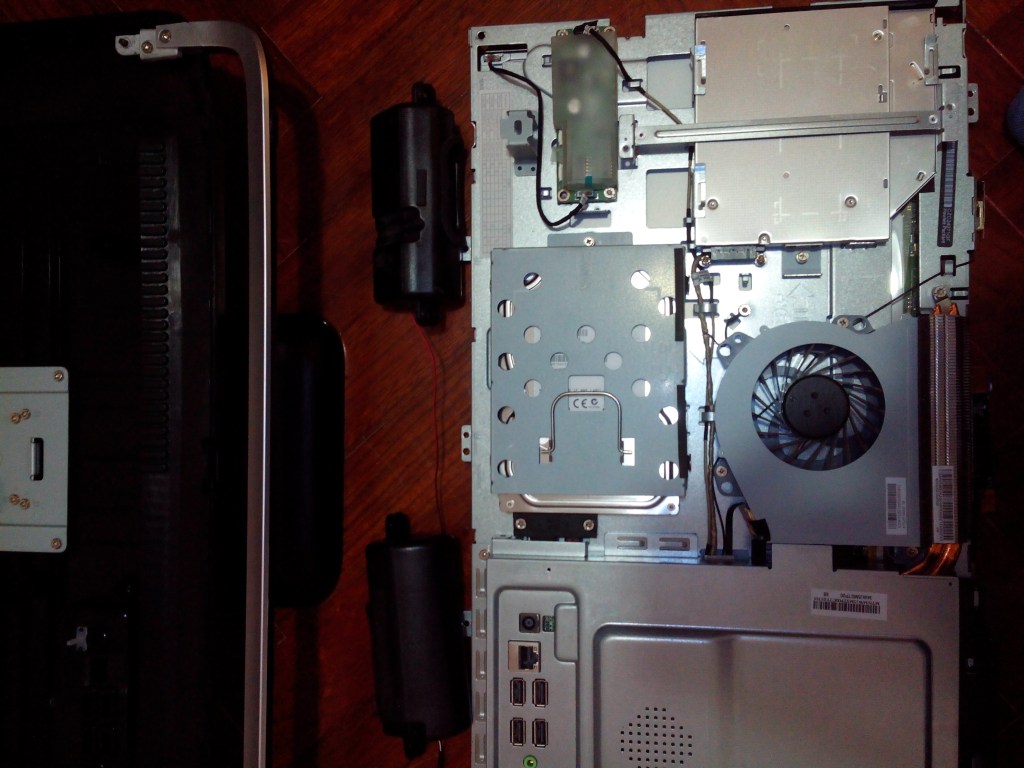

Quitado el marco pues ,nos toca  quitar  l a tapa posterior  asi como soltar los alatavoces

img_20161213_155259

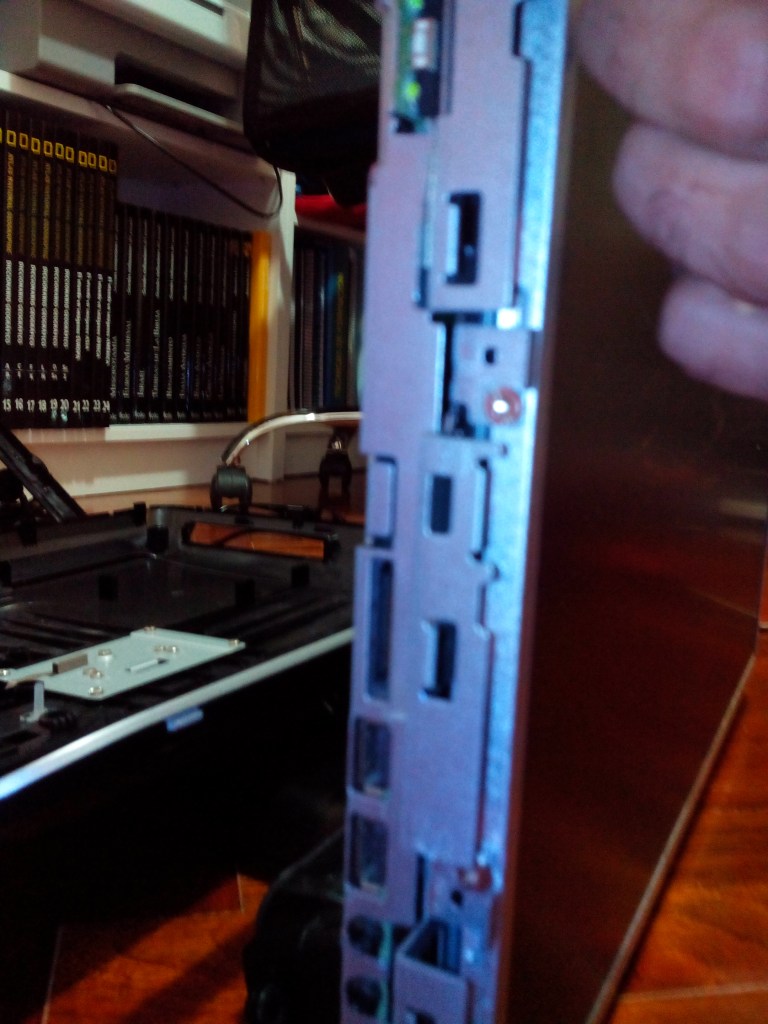

Ahora toca  desmontar la pantalla en bloque que va fijada al armazón central por los 4 lados:

img_20161213_155436

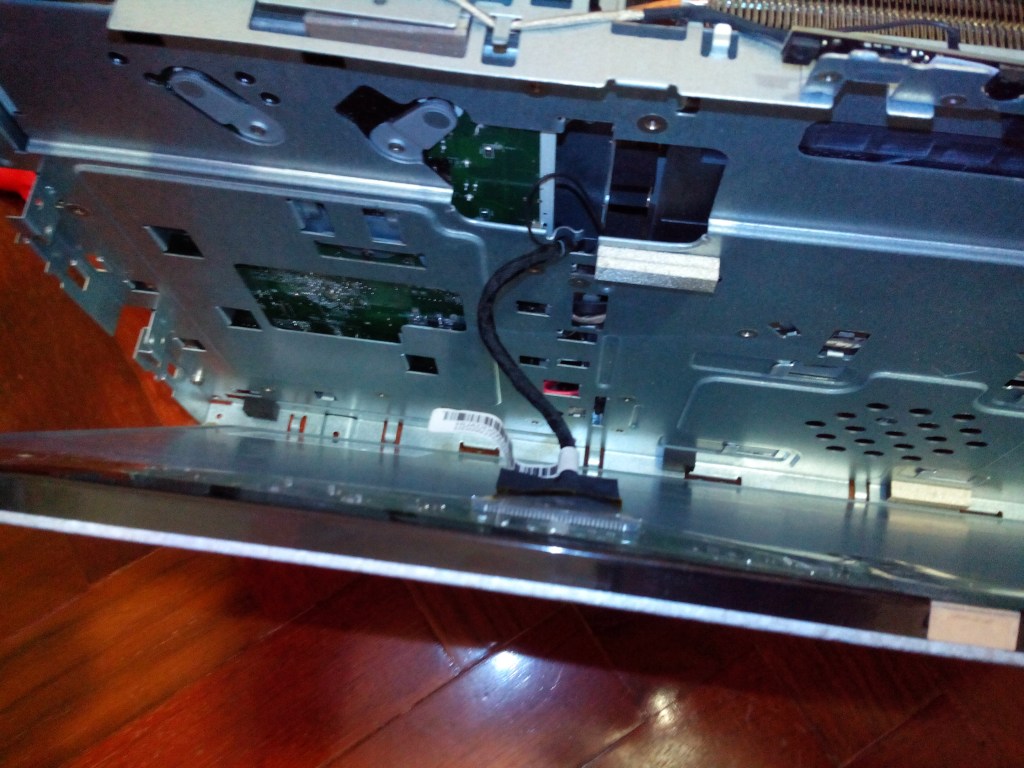

Como se puede observar hay que quitar el conector que viene de la placa madre con mucho cuidado

img_20161213_155556

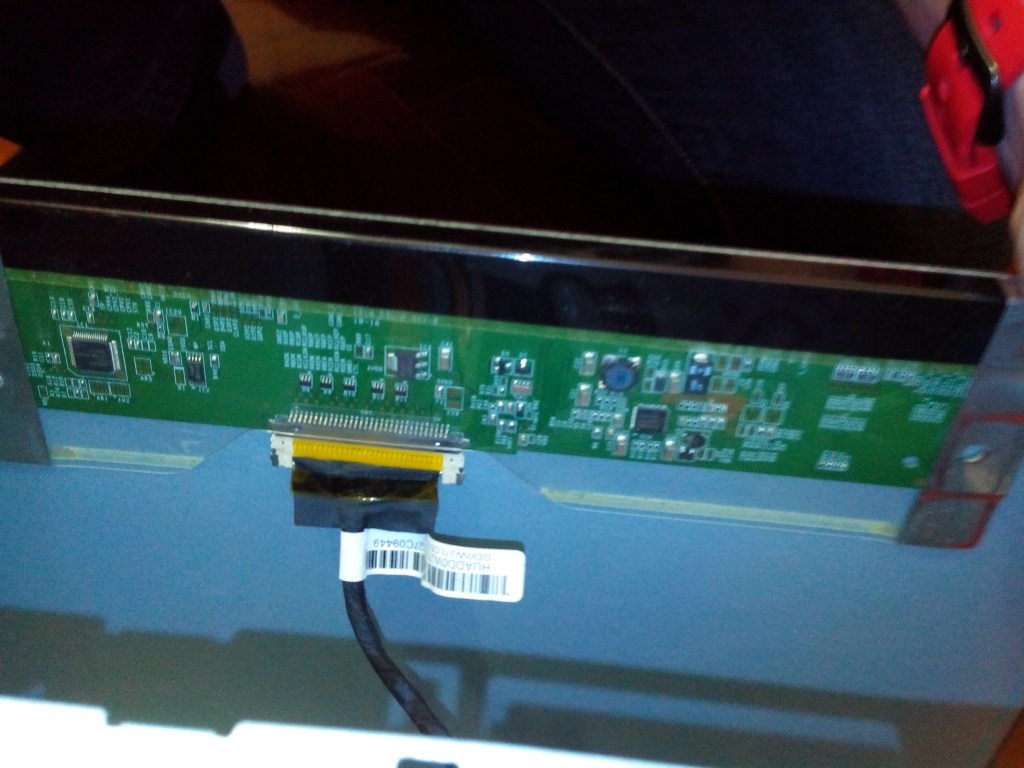

En esta imagen podemos ver mas en detalle del conector en el que debemos extremar el cuidado al soltarlo:

img_20161213_155604

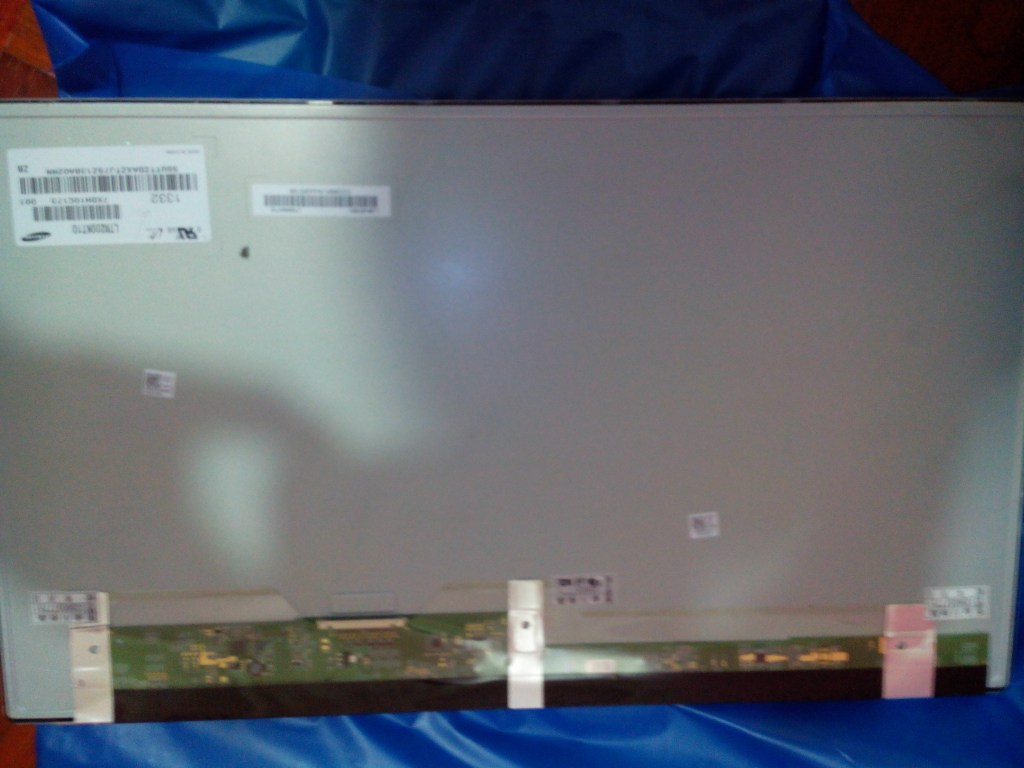

Ojo  pues suelen tener un segundo cable que suele ser el de la retroiluminacion y va en otro conector al lado de este (normalmente cerca de una esquina)

img_20161213_155815

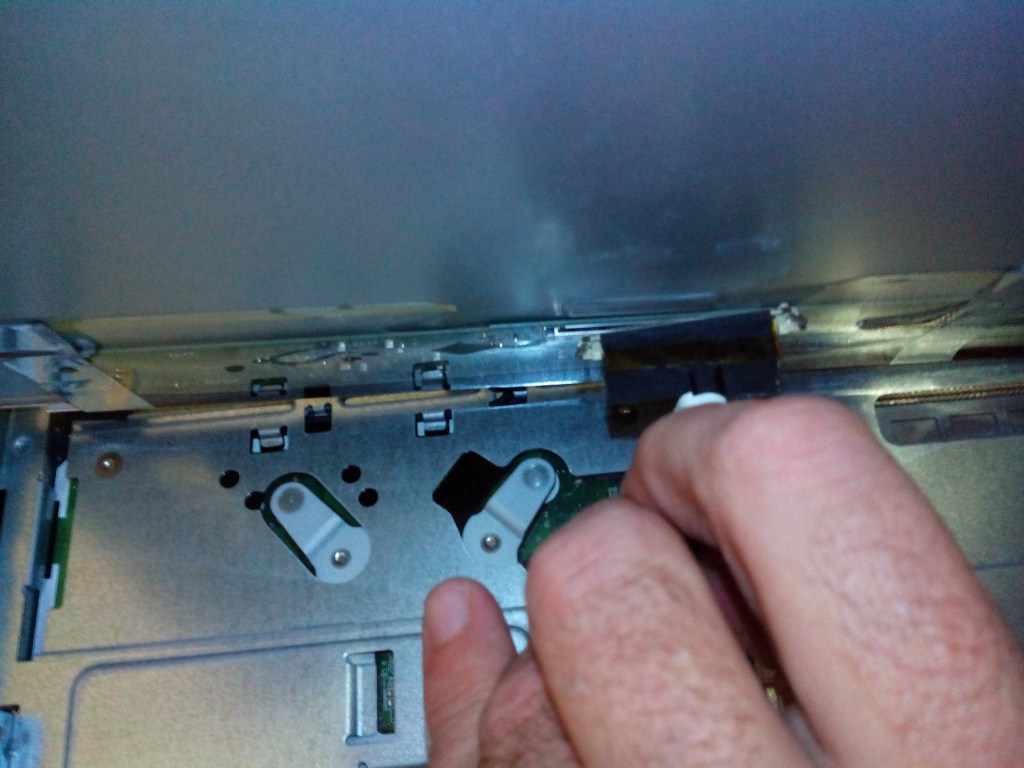

Detalla del otro conector  asomando  en una esquina:

img_20161213_160021

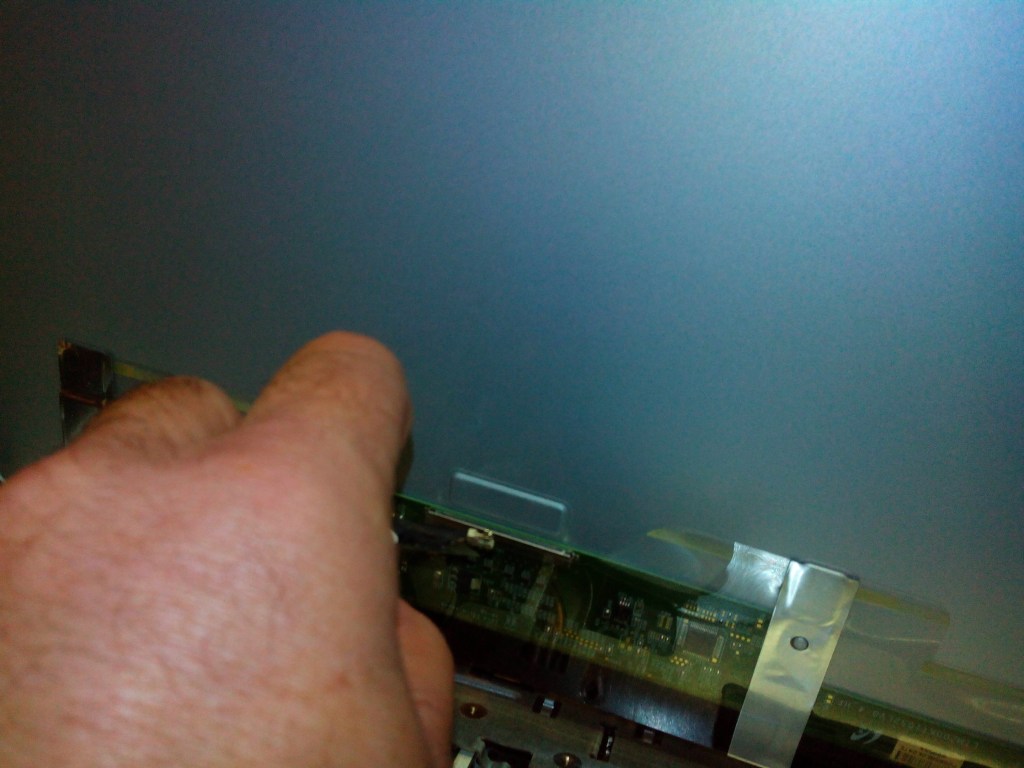

img_20161213_160114 img_20161213_160135

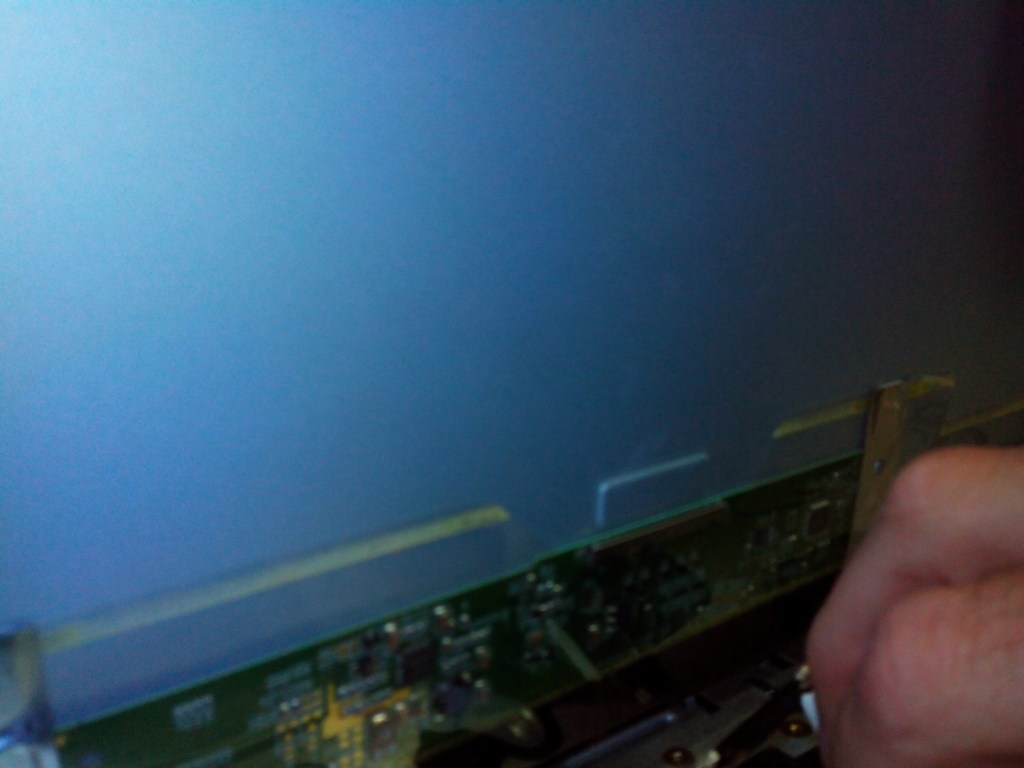

img_20161213_160144

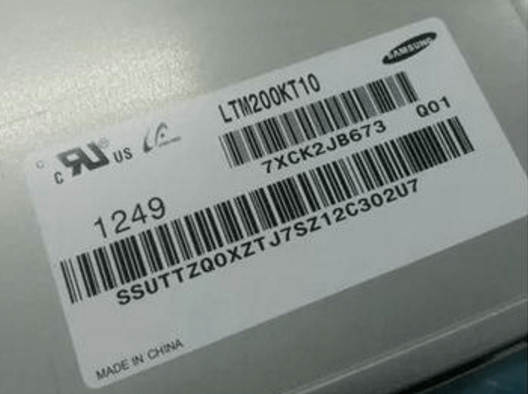

Ahora  ya podemos sacar la pantalla completa  y reemplazarla por una nueva. Para seleccionar una nueva lo importante es la numeración superior, es decir , en este caso LTM200KT10 20  .

Un sitio en internet  donde suele haber este tipo de repuestos es Aliexpress (este modelo   concretamente) cuyo precio es contenido



pantalla

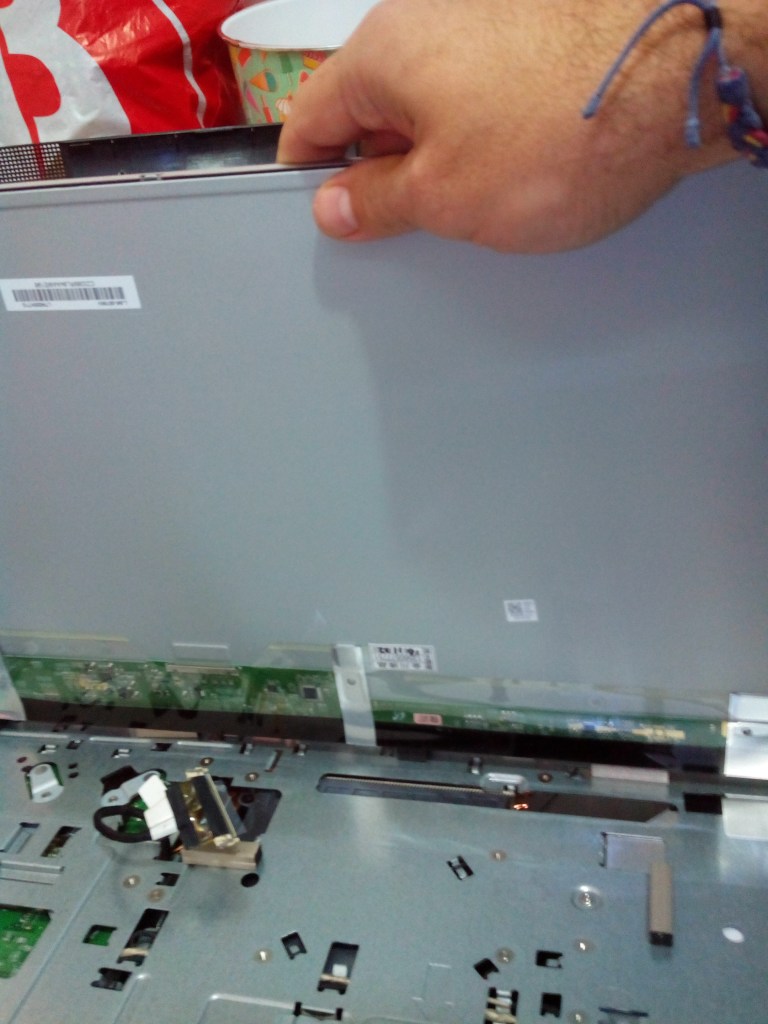

Ahora toca el proceso inverso: colocaremos ahora el nuevo en su posición correcta

img_20161213_160239

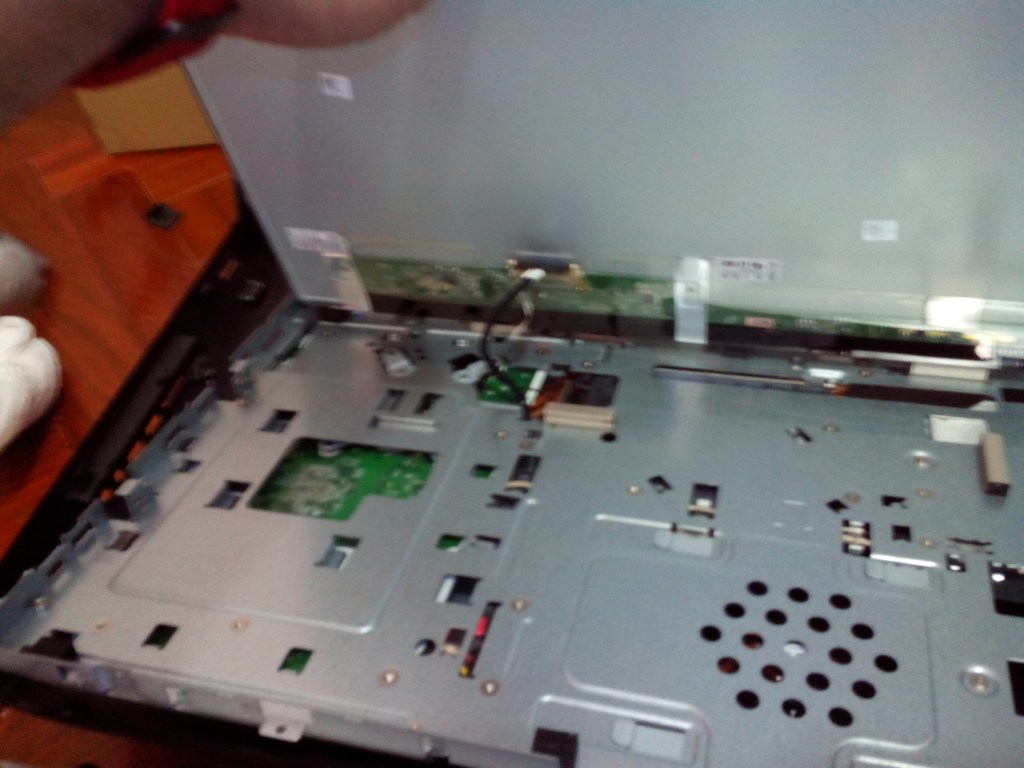

Ahora conectaremos el conector  grande:

img_20161213_160340

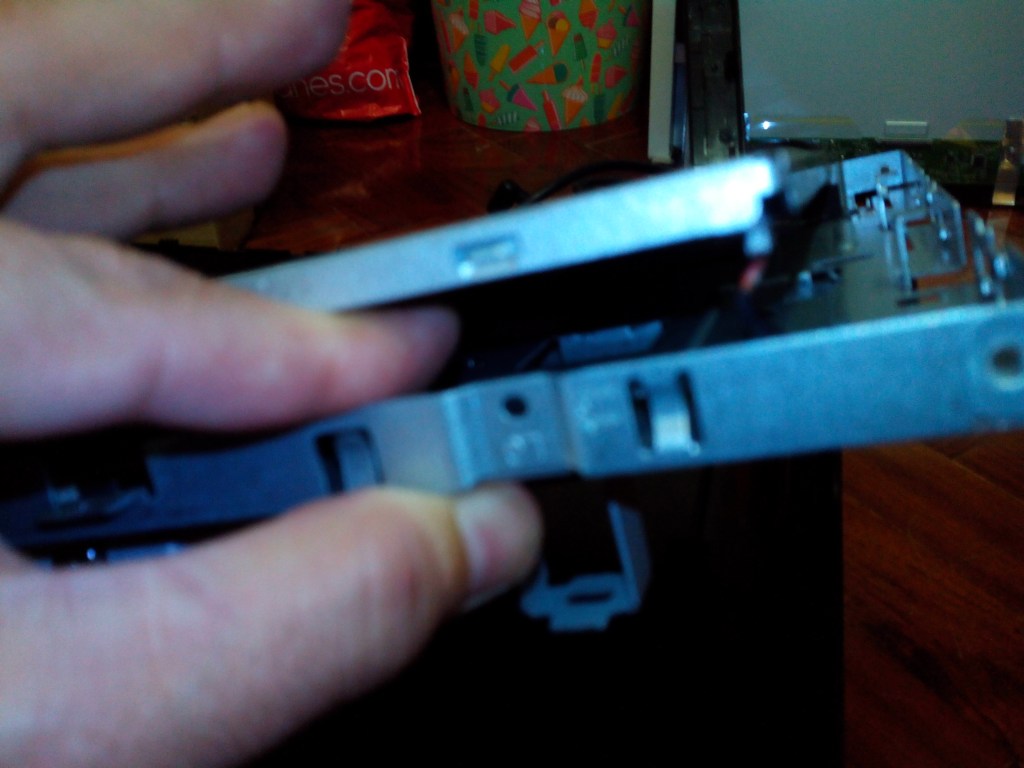

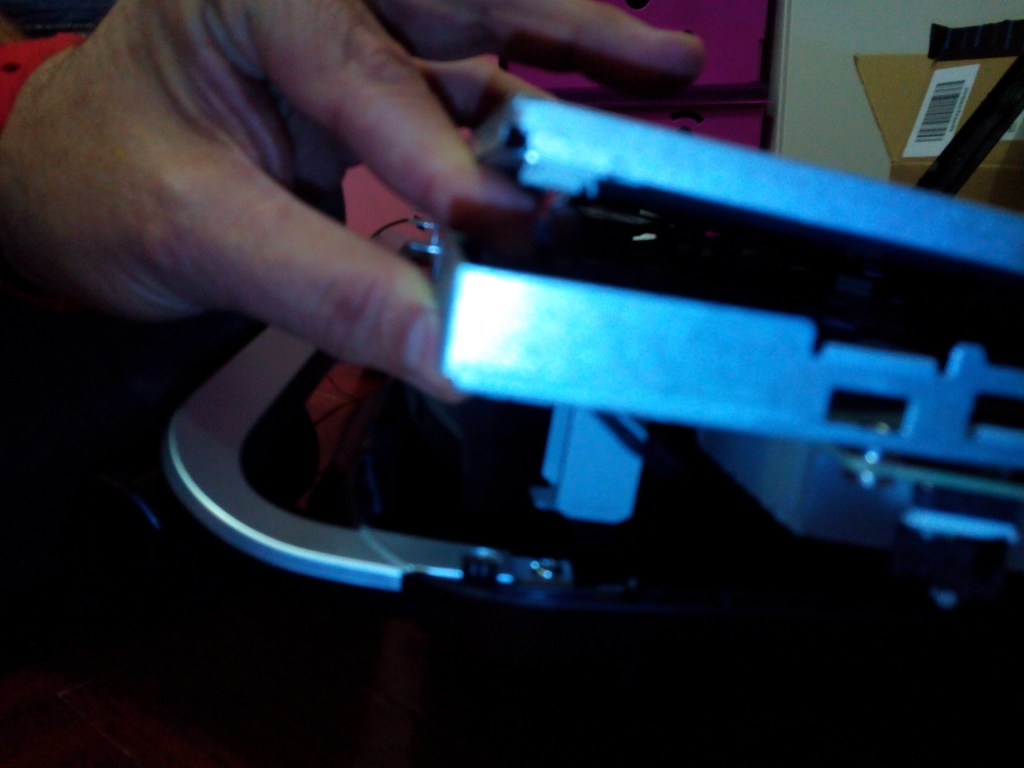

No debemos olvidar el segundo conector

img_20161213_160454

img_20161213_160525

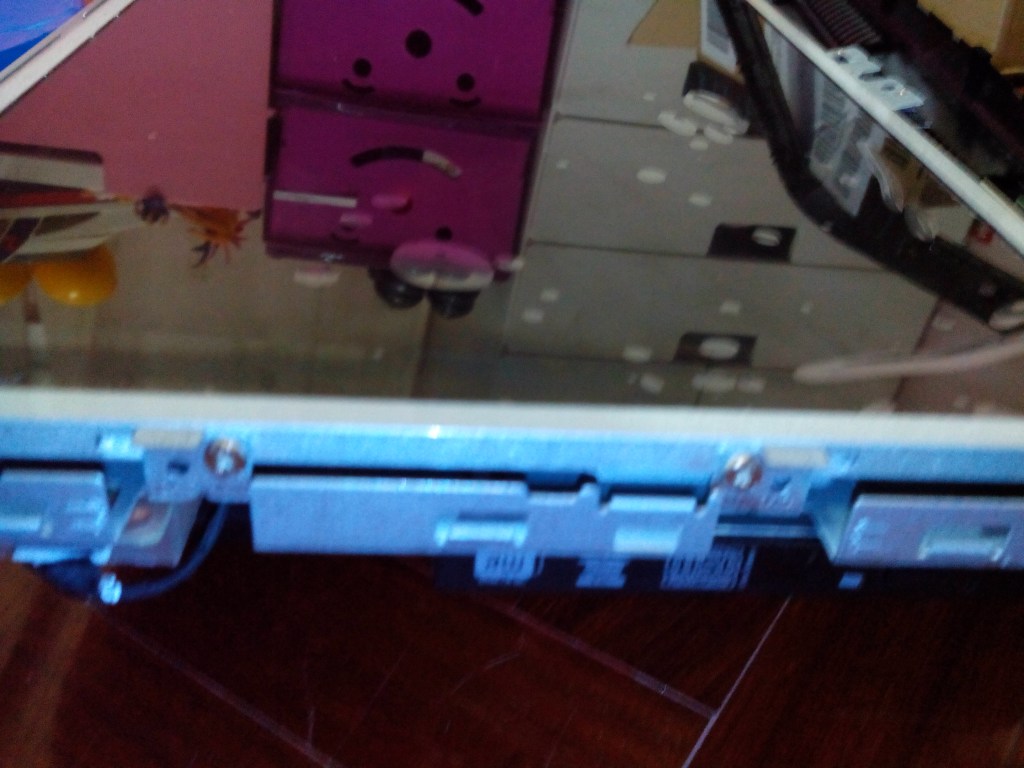

Ya solo tenemos que  fijar el lcd  al armazón con los tornillos correspondientes:

img_20161213_160723

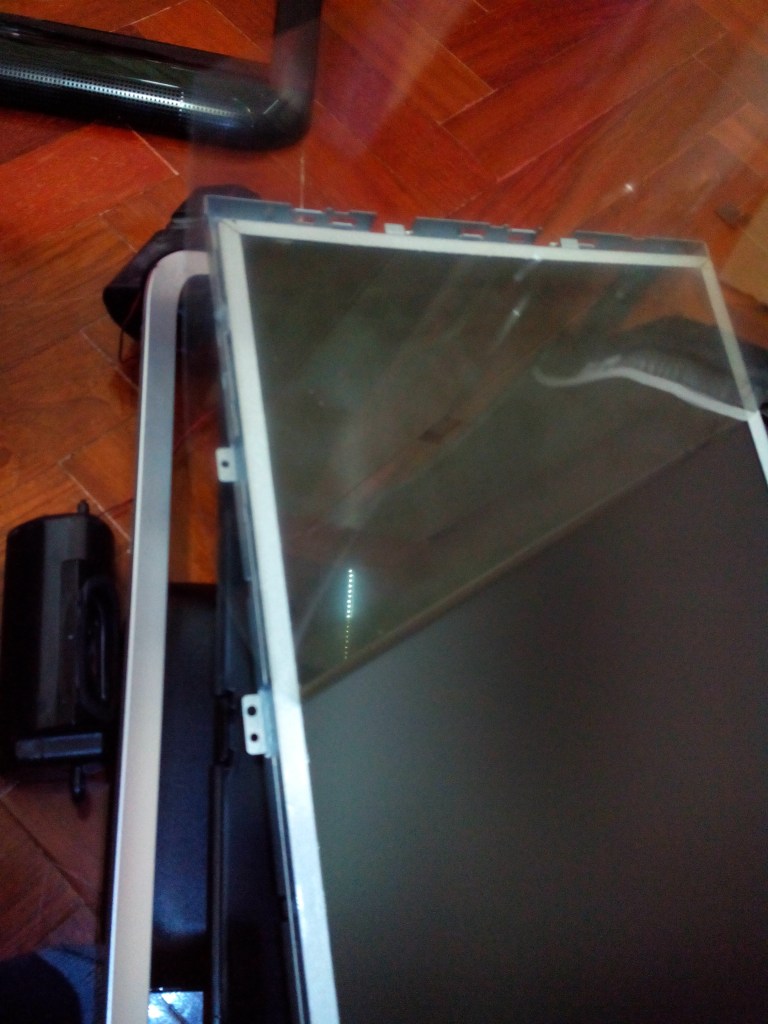

También es el momento de quitar la protección de plástico del LCD ( pues con  el marco sera mucho mas difícil eliminarlo):



img_20161213_160950

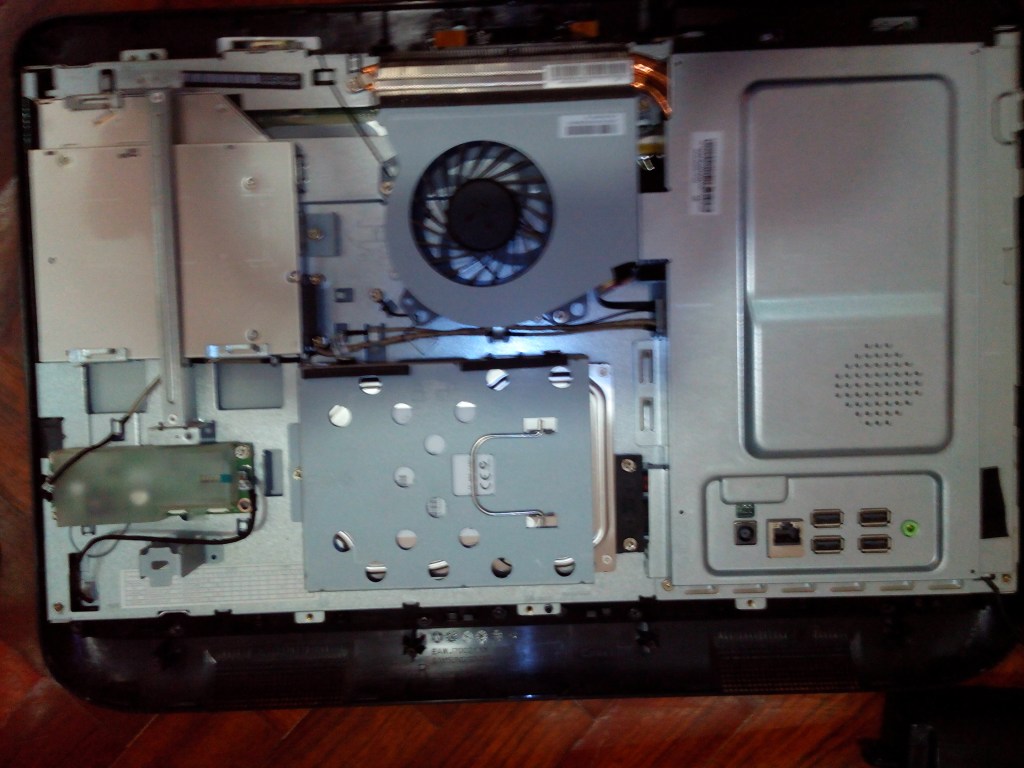

Ahora fijaremos el cuerpo a la carcasa inferior

img_20161213_161043

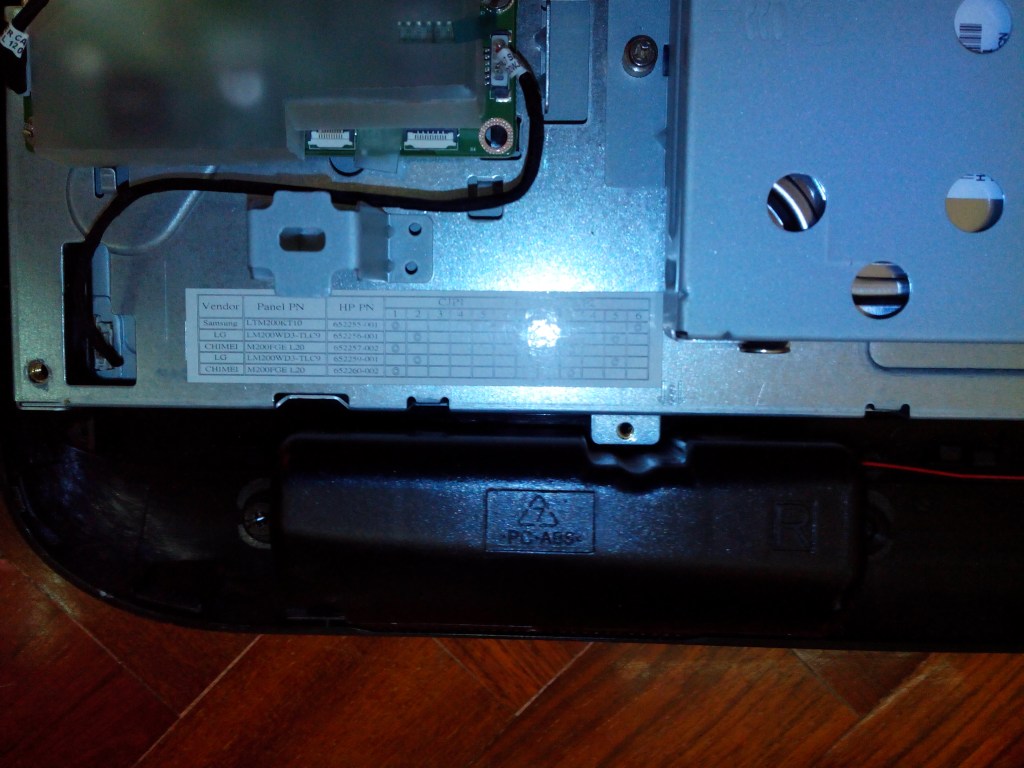

Mucho cuidado con olvidar el conector del segundo cable del TFT ( el de retroiluminacion)

img_20161213_161333

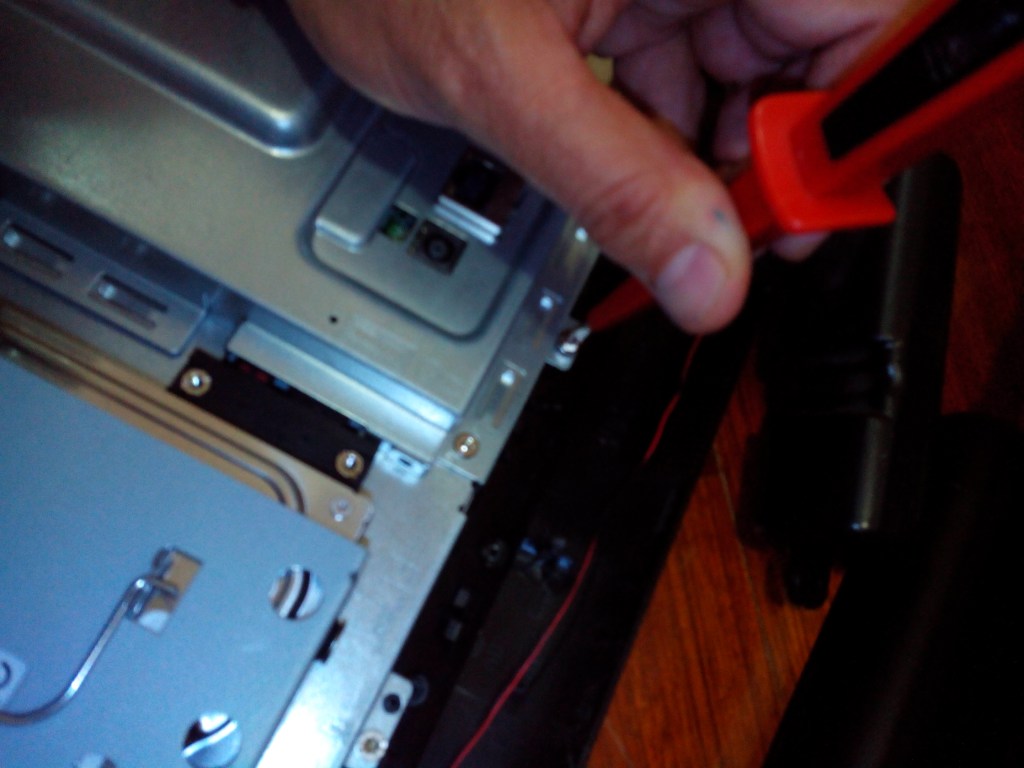

Fijaremos el resto de tornillos del cuerpo

img_20161213_161732

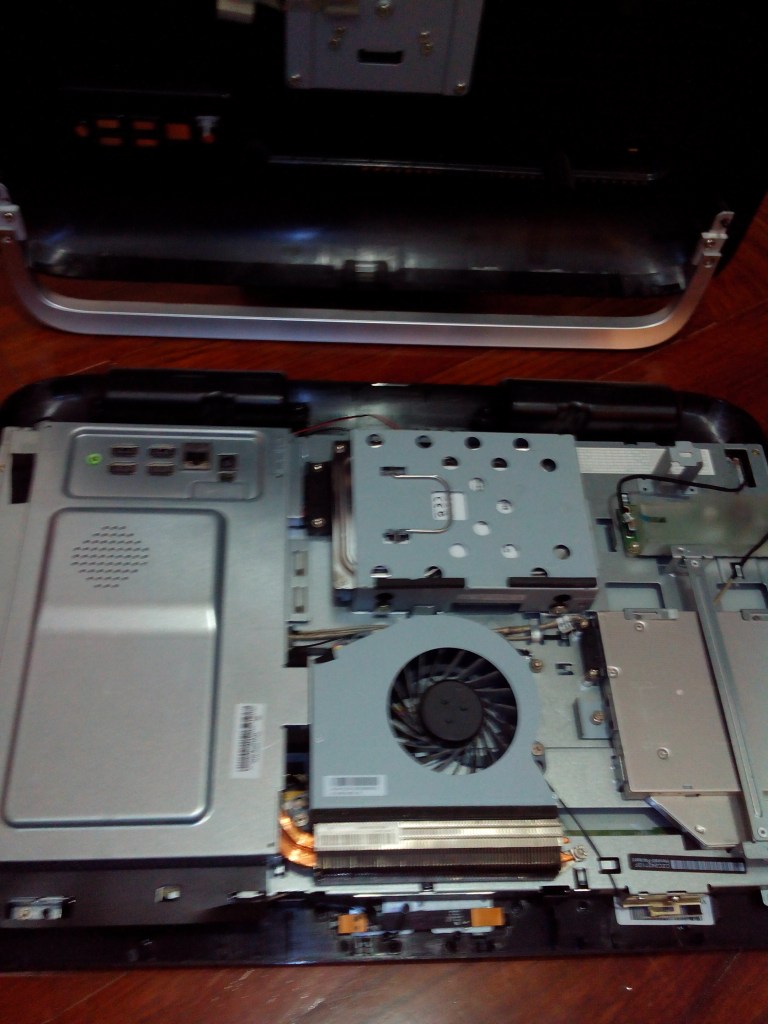

No olvidar los altavoces

img_20161213_162058

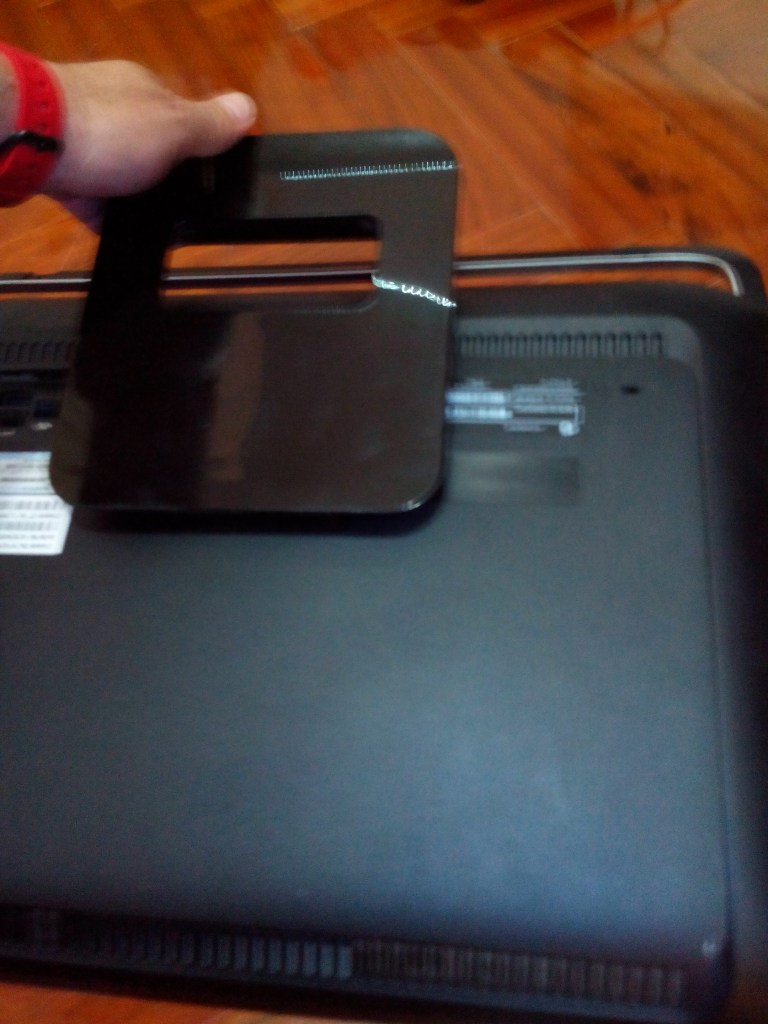

Ya solo nos queda poner el marco superior    y atornillar la tapa

img_20161213_162141

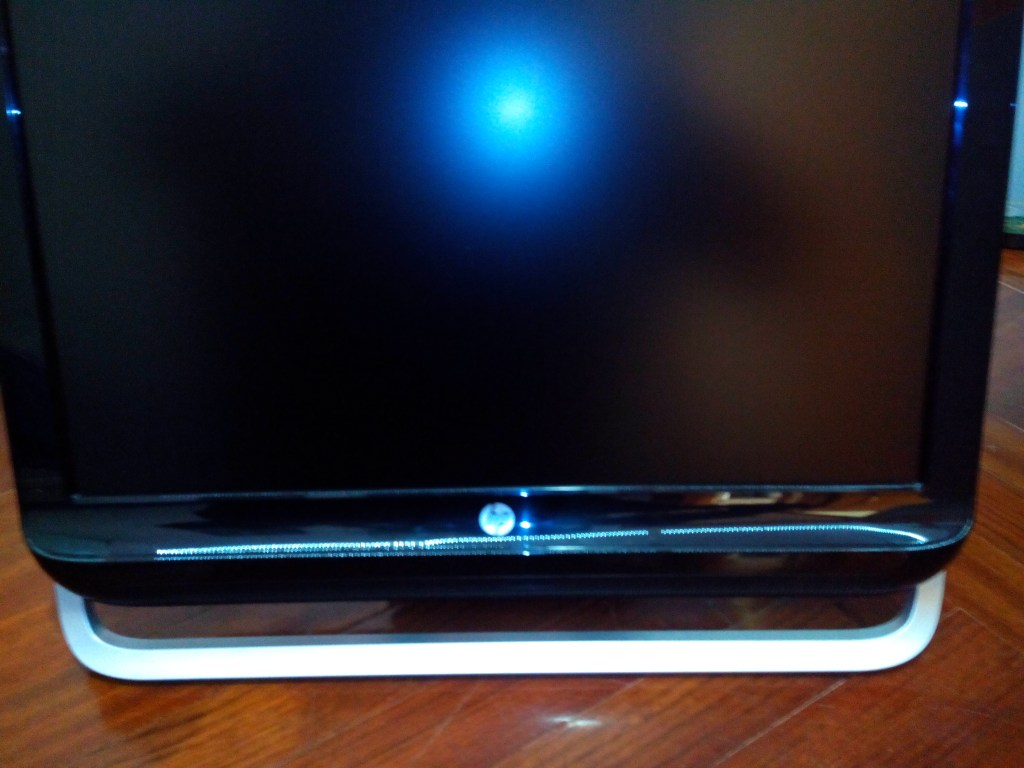

Y ya esta

img_20161213_162335

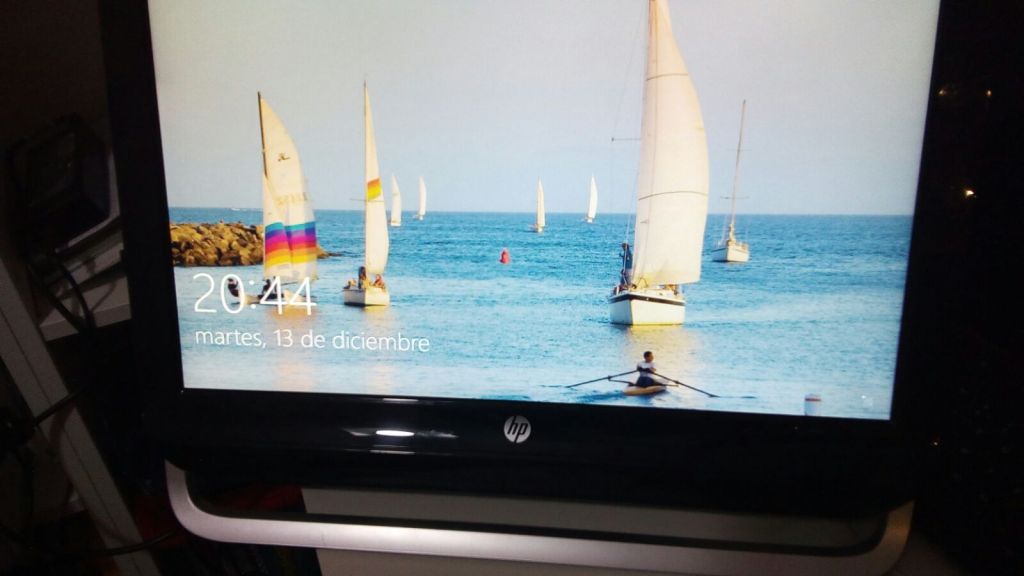

Y ahora toca probarlo  !y funciona nuevamente!

img-20161213-wa0012



En realidad  no ha sido  tan difícil esta reparación ¿verdad?
