Apps para cargar su coche eléctrico


En efecto la tendencia hacia la movilidad eléctrica no acaba mas que empezar , y desde luego , se quiera o no,  el coche eléctrico ha venido para quedarse, como lo demuestra muchas leyes que están surgiendo en la CE donde sera prohibido en un horizonte de tan solo uno años el acceso a las ciudades con vehículos movidos por motores de combustión interna

Todos tenemos bastante interiorizado pues  que el futuro es eléctrico, básicamente porque los vehículos de combustión esta demostrado que hacen irrespirable el aire en las grandes ciudades  lo cual va en detrimento del medio ambiente y por supuesto de nuestra salud,.

Tristemente  no se venden tanto coches como debería (se los 1.396.015 coches vendidos en 2016 en España, solo 4.746 coches eran eléctricos; casi uno de cada 300, pero   ha aumentado espectaculármente    la venta de coches híbridos  y ha disminuido también la venta de vehículos con motor diesel .)

Lo cierto pues es que el vehículo eléctrico comienza a ser una  opción incluso a pesar de la poca infraestructura que tengamos . Precisamente para salvar el importante  problema de las estaciones de recarga  surgen aplicaciones móviles (apps    tanto para  Android como  para Ios ) que pretenden  ofrecer una solución muy completa   a este gran dilema

Veamos algunas de las apps disponibles:

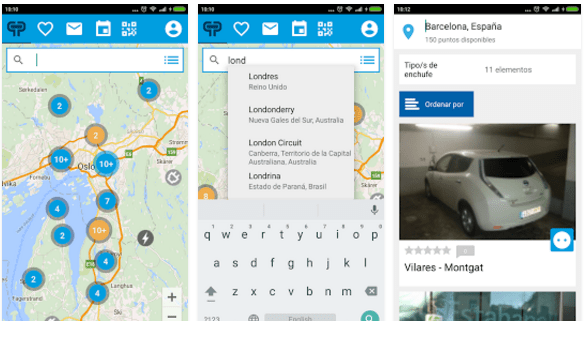

Place to Park

La ansiedad de autonomía es la mayor preocupación entre los conductores de VE y uno de los principales factores (junto con el precio) que la gente tiene en cuenta cuando compra un VE. Ofrecer un mapa de puntos de recarga no es suficiente para mitigar esta sensación de ansiedad ya que en muchos casos los puntos de recarga o bien no funcionan o bien necesitan una tarjeta especial para activarlos. Además, en muchos países la red de puntos de recarga es muy limitada y está concentrada en las grandes ciudades, dejando pequeñas ciudades y pueblos sin puntos de recarga.

Fundado en julio de 2015 y con base en Tarragona, España, Place to Plug es una plataforma para conectar conductores de vehículo eléctrico (VE) y anfitriones (individuos, negocios o instituciones) que ofrezcan un enchufe para recargar el VE.




La app disponible tanto para Android como para Ios pone en contacto conductores de vehículos eléctricos que quieran viajar lejos de su casa e individuos, negocios o instituciones que tengan un sitio para aparcar con un enchufe donde recargar el coche.

Esta app   pues busca eliminar la ansidendad de la autonomia   para que los conductores de vehículos eléctricos pueden llegar a áreas donde no haya puntos de recarga públicos.

Otro punto fuerte es la reserva con antelación del punto de recarga permitiendo al conductor de vehículo eléctrico, reservar con antelación para bloquear un punto de recarga

A falta de una infraestructura de facto la app  promueve la economía colaborativa pues  empodera individuos e instituciones para compartir puntos de recarga  así como el respecto al medio ambiente  permitiendo reducir las emisiones de gases tóxicos en su zona y promueviendo el uso del vehículo eléctrico.

La app es gratis  y cuenta con dos niveles:    Novato , que permite conducir un EV si Tiene una App o tarjeta para cada operador o institución ,pero tendra que esperar si el punto de recarga está en uso, deberia buscar puntos de recarga antes de salir de casa  y no puede recargar si no hay puntos de recarga, y el  nivel aconsejado Pro, que permite conducir un EV recargando  en miles de puntos de recarga con una única App reservando el punto de recarga    con un mapa disponible  de los puntos de recarga en todo momento incluso permitiendo recargar en todas partes con puntos de otros usuarios  y GRATIS!



Place to Plug  pues es una idea estupenda  pues  ofrece una plataforma para busca la la estación de recarga de su VE, poniendo en contacto conductores de VE con anfitriones que ofrezcan un enchufe para poder recargar.

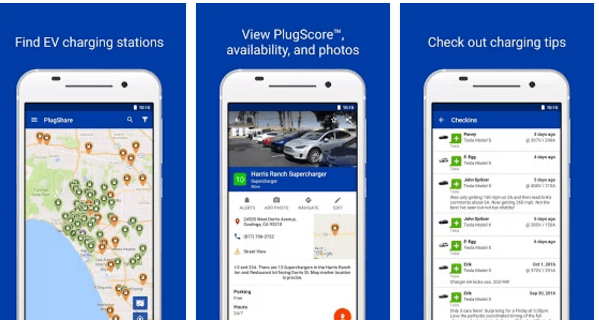

PlugShare

PlugShare es una de las apps   Android mas destacadas  en el tema de la movilidad electrica ( casi medio millon de usuarios  )  incluyendo una base de datos completa de estaciones de carga públicas en los EE.UU  y Europa haciendo que la planificación del viaje más fácil y más eficaz  gracias qeu presenta  el mapa de  las estaciones de carga más precisa y completa en todo el mundo y siendo la app  oficial  para los conductores del Tesla Model S, el Nissan LEAF, Chevy Volt, y otros vehículos eléctricos.

PlugShare contiene más de 90.000 puntos de recarga públicos, incluidos los de las principales redes de América del Norte (Tesla SuperCharger, ChargePoint, parpadeo, SemaCharge, GE WattStation, Aerovironment, eVgo) y Europa (RWE, Clever, Endesa, Enel).

La mayor comunidad de conductores de vehículos eléctricos en el mundo, los usuarios PlugShare han contribuido más de 400.000 opiniones de las estaciones y 80.000 fotos para hacer la conducción eléctrica más fácil que nunca.


Esta app  es también el localizador oficial cargador EV paracargar (SM) para el Nissan LEAF y la aplicación MyFord Mobile.

No importa qué  teipo de EV   pues se  puede  utilizar PlugShare para  buscar estaciones de carga públicas compatibles con su vehículo eléctrico  conociendo las clasificaciones de las  estación  en tiempo real,  comentarios , sugerencias  ,asi como las  disponibilidad, fotografías y descripciones. También  es interesante el filtro de cargadores compatibles con su vehículo eléctrico.

A diferencia de la  plataforma española Place To Park  es de pago , permitiendo  pagar  cargar cómodamente a través de su teléfono en los locales participantes.





NEXTCHARGE

Esta app con ya casi 100.000 descargas  es otra app a considerar permitiendo hacer  búsquedas  en su BBDD de  150,000 puntos de recarga en todo el mundo para vehículos eléctricos.
Esta  aplicación es  gratuita  permitiendo en unos segundos,  ver las estaciones de recarga más próximas a usted donde quiera que este, o las más cercanas a una ubicación que haya introducido.

Puede ver la mapa, la distancia, el estado y el tiempo de viaje que le separa de la estación y con un simple clic enviar datos al navegador para llegar a la meta

También  cuenta con  filtro de cargadores compatibles con su vehículo eléctrico.

El grave talón de alquiles de esta app es que su BBDD se nutre de las aportaciones de los usuarios

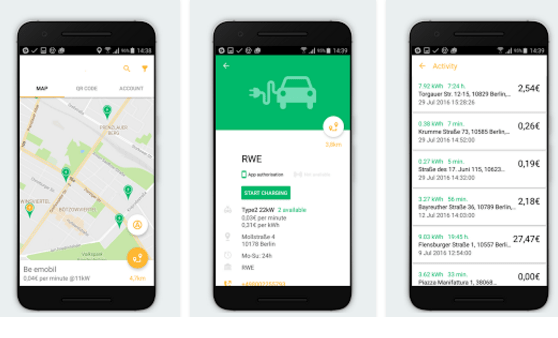

PlugSurfing Charging Stations

Con la nueva aplicación PlugSurfing descargada  por unos 50.000 usuarios  se pueden encontrar puntos de recarga públicos e iniciar una sesión de carga con  un simple toque de la pantalla.



Esta disponible  en los siguientes países:  Alemania, Austria, Suiza, Países Bajos, Bélgica, Luxemburgo, Francia, Italia, España, Croacia, Dinamarca, Finlandia   cargando en los siguientes operadores: Aldi Süd, Allego, BELECTRIC Drive, BELECTRIC Drive Ratisbona, Blue Corner, Ebee, ELLA, Enio, Heldele, Hvratski Telekom, Movilidad, puni.hr, Remotorización Suiza, Route220, RWE, Swisscharge, Swisscom Managed, Virta, Wallbe. El usuario sólo necesita un método de pago. Dependiendo del operador de la estación de carga, hay tres modelos de facturación diferentes.

El operador de la estación de carga calcula un cargo por única vez para iniciar una operación de carga contando con  un precio básico para el consumo de un kilovatio-hora  claculado  por el operador segun  el uso y ocupación de una estación de carga sobre la base de una unidad de tiempo, minutos o horas es decir, por (esto también se aplica a aparcamiento después del final del proceso de carga).


Permite averiguar los costos de carga, la velocidad de carga, si el punto de carga está ocupado o disponible y mucho más.

La  aplicación ayuda a los conductores de coches eléctricos con muchas funciones útiles:

  • Iniciar y detener las sesiones de la carga con la aplicación
  • Cargar en más de 40.000 puntos de recarga de todos los principales operadores en Europa
  •  Información actual y precisa de precios para cada punto de carga
  • Descripción general de los costos de sus sesiones de recarga últimos
  •  facturación mensual y facilidades de pago a través de PayPal o tarjeta de crédito
    Sin
  • Duración del contrato minino: los costes mensuales: usted paga sólo cuando se carga
  • Datos fuera de línea: puntos de recarga se muestra incluso cuando no tiene conexión a Internet
  •  Filtra los resultados de búsqueda por tipo de conector, la carga de la velocidad y la opción de pago (aplicación o clave de cargo).



PlugSurfing está de acuerdo con los contratos de los operadores de carga como RWE, EnBW, Allego, Vattenfall y otros proveedores para el uso de su infraestructura de carga (itinerancia) lo cual  permite ofrecer a los usuarios una de las mayores redes de puntos de recarga en Europa.

Un aspecto interesante es que la ubicación de las estaciones de carga se transmiten directamente de los respectivos operadores a PlugSurfing  siendo supervisada continuamente la calidad de los datos del sitio.



Anuncio publicitario

Clon de Nintendo con Raspberry Pi


Recientemente se celebró   el 25 aniversario de la célebre consola de  Nintenedo,  de modo que la comunidad  de aficionados  ha querido rendirle un homenaje   a este dispositivo de juego clásico,  mediante la construcción de su propia versión actualizada gracias a la impresión 3D y la electrónica de la Raspberry Pi.

La caja  recreada   a imagen y semejanza de la versión   original, esta vez  se obtiene  impresa en 3D  alojando todos los componentes,  permitiendo ademas  un personalización total , pues se puede imprimir en su color favorito.

Existiendo los mini ordenadores Raspberry Pi y siendo más que suficientes para hacer funcionar en ellos varios emuladores de consolas como NES, SNES o incluso MAME, era cuestión de tiempo que se iniciara un proyecto como PIGRRL,  nombre realmente curioso    pues  esconde el diseño de la primera consola portátil impresa en 3D que funciona mediante una Raspberry Pi, una pequeña pantalla TFT y un controlador compatible.

Esta es la lista de la compra  (coste total alrededor de 90€):

  • Raspberry Pi Model B  ( descatalogado) o  en su defecto Raspberry Pi 3 modelo B
  • PiTFT Mini Kit –( pantalla TFT  con sensor capicitivo  pero puede usarse sin el sensor)
  • Cable GPIO Pi –   ( también sirve un  viejo cable IDE de 23 pnes de  los  usados   en ordenadores )
  • PowerBoost 500 –  ( convertidor  DC /DC  con salida a 5V DC)
  • Micro Lipo Charger   (circuito de carga para la  batería)
  • SNES Controller –   ( si no se tiene se pueden usar 10 mini-pulsadores roscados normalmente abiertos)
  • 2200mAh 3.7V  ( bateria de litio)ry
  • Power slide switch – ( cualquier interruptor pequeño nos deberia de servir)

Por supuesto, una vez tengamos todo el material podemos ir imprimiendo nuestra carcasa portátil en forma de Game Boy donde acomodaremos la Raspberry Pi una vez esté completamente configurada.

Las piezas necesarias las podemos comprar online por unos 90€, a los que habría que añadir la tarjeta SD que elijamos, por menos del precio de una Nintendo DS tenemos miles de juegos gracias a los emuladores libres que podemos utilizar en la Raspberry Pi dentro de PIGRRL.

Veamos   los  pasos para la construcción de esta ingeniosa consola:



1-Descargar la caja de Raspberry Pi con forma de Game Boy

PIGRRL Raspberry Gameboy 3



Este proyecto consta de sólo dos piezas  que están optimizados para imprimir en cualquier impresora 3D FDM con un área de construcción mínima de 150mm x 150mm x 100mm.

Para ello debemos descargarnos todos los archivos STL de DIY Raspberry Pi Game Boy en Thingiverse.

Piboy-top.stl
Piboy-bottom.stl
PLA @ 230
2 conchas
10% Infil
0,2 altura de capa
Velocidades de 90/120
Sin balsa
Sin soporte

Ajuste a presión :  Las dos piezas encajan juntas y se aseguran con tornillos philips.Los cargadores Raspberry Pi, PowerBoost 500 y Micro Lipo se montan en la parte piboy-bottom.stl con tornillos phillips # 6-32 x 1/2 ‘.



Los acabados en 3D dependen de cada impresión pero los diseños se han optimizado para ser impresos en ABS, al ser dos impresiones: parte frontal y parte trasera, de modo que podemos tener una Game Boy de dos colores .





2-Ensamblaje

Una vez descargado el modelo 3D de Game Boy para PIGRRL deberemos proceder al montaje, para ello requeriremos un soldador, todos los componentes citados  y pro supuesto algo de perseverancia ya que toca cablear a mano todo el proyecto.

Todos los diagramas simplificados y una clara explicación del proyecto se pueden encontrar en esta guía de Adafruit   paso a paso  , pero para entender  el montaje  mejro resumiremos  las partes mas importantes para que  el lector se haga una ideal del montaje  final

La siguiente ilustración es una referencia del circuito de alimentación y los botones del controlador de juego cuyos circuitos impresos se han reciclado de un viejo mando . La posición de los componentes no es exacta y tampoco esta  a escala.Si no se tiene un viejo mando obviamente se pueden usar pulsadores roscados ( aunque no quedara tan realista)

Circuitos de potencia
La carga de la batería se realiza mediante uno de los circuitos que soldaremos y dado el mínimo consumo de la Raspberry Pi pronto comprobaremos que podemos jugar muchas horas al MAME con PIGRRL.
Utilizaremos una batería recargable grande para alimentar el PiGrrl durante unas horas! Para mantener la batería recargada, utilice una tarjeta MicroLipo o MiniLipo (que son lo mismo básicamente, sólo uno tiene un microB toma, el otro tiene una toma de miniB)
Lo bueno de esta batería es que es bastante pequeña y densa, pero es  de 2.7V  ( y NO  de 5V ) asi que se se usa  un convertidor cc/cc para elevar a 5V.

El convertidor  es  un PowerBoost500 que puede aumentar el 3.7V hasta  5V para alimentar a la RPi

Cuando la batería cae demasiado bajo, se encenderá una luz roja en el PowerBoost para avisarle que debe recargar la batería.

Usted puede recargar y jugar al mismo tiempo

Circuitos del teclado

Con el fin de hacer que la almohadilla de control se sienta como el original, vamos a «reciclar» un controlador SNES. Al abrirlo y cortar el PCB podemos reutilizar los elastómeros de goma y los botones.

La forma en que funciona el teclado es súper simple. Cada elastómero tiene un pedazo de material conductor en la parte posterior. Cuando presiona hacia abajo en la PCB, pone en cortocircuito dos cojines de oro juntos. Una almohadilla está molida, la otra almohadilla es la señal. Reutilizaremos el código GPIO de CupCade para que cada pad sea un pin RasPi. Cuando el pin se pone en cortocircuito a tierra, vamos a generar una pulsación de tecla

Su teclado puede ser un poco diferente mirando pero no se preocupe  pues basta con trazar el cobre para identificar la traza de tierra común para cada conjunto de botones
A continuación se muestra una lista de conexiones de Raspberry Pi que se conectarán a los botones correspondientes. 1-26 son el número de cables en un haz de cables Pi, siendo 1 el cable blanco (tierra). No nos conectamos a los últimos 6 pines, ya que se utilizan para la pantalla PiTFT!
  1. n/c – not connected (3v3)
  2. connect to output of PowerBoost500 (5v0)
  3. LEFT BUTTON (SDA)
  4. n/c (5v0)
  5. RIGHT BUTTON – (SCL)
  6. connect to ground of boost (GND)
  7. DOWN BUTTON (GPIO #4)
  8. n/c (TXD)
  9. connect to ground on Dpad (GND)
  10. n/c (RXD)
  11. UP BUTTON (GPIO #17)
  12. START BUTTON (GPIO #18)
  13. A BUTTON (GPIO #27)
  14. Select/start ground pad (GND)
  15. B BUTTON (GPIO #22)
  16. SELECT BUTTON (GPIO #23)
  17. n/c (3v3)
  18. n/c (GPIO #24)
  19. n/c (MOSI)
  20. AB BUTTON ground pad (GND)
  21. n/c
  22. n/c
  23. n/c
  24. n/c
  25. n/c
  26. n/c



Para conectar Al GPIO lo mejor es usar un conector de 26 pines ( de los  usados en los conectores IDE de los HDD) . Retire los cables # 1, 4 , 8 , 10 , 17 , 18 , 19 . ¡No necesitaremos éstos también, así que recórtelos abajo!


Estas  son las conexiones  a realizar

  • Izquierda DPad :Alambre de soldadura # 3 al botón izquierdo en el rastro expuesto del PCB de DPad. Hay un pequeño agujero que puedes enhebrar el cable.
  • Derecho DPad :Alambre de soldadura # 5 al botón derecho del PCB de DPad.
  • Abajo DPad ;Añada el alambre # 7 al botón de desconexión de la PCB de DPad. Pinzas son útiles durante la soldadura!
  • DPAD común :Alambre de soldadura # 9 a la mas de la DPad.
  • Up DPad :Alambre de soldadura # 11 al botón de arriba de la DPad.
  • Botón de inicio:Alambre de soldadura # 12 al botón de arranque en la PCB de arranque + seleccione.
  • Un botón :Solde el alambre # 13 al botón A en el A + B PCB.
  • Inicio Común + Seleccionar :Alambre de soldadura # 14 al suelo de la PCB de arranque + seleccione.
  • B Botón:Solde el alambre # 15 al botón B en el A + B PCB.
  • Botón Seleccionar:Solde el alambre # 16 al botón de selección en la PCB de Start + Select.
  • Común A + B: Alambre de soldadura # 20 a la tierra común del A + B PCB.



Como vemos el montaje de esta videoconsola impresa en 3D es relativamente simple  y quizás lo mas  laborioso  sea  las conexiones de los pulsadores realizando  las soldaduras y asegurándonos eso si  de que los cables son suficientes para que todo encaje en la propia carcasa.

raspberry pi game boy

Montada la energía  y los controles   ya solo queda montar la  pantalla  y la propia Raspberry Pi

Pantalla  PiTFT Mini Kit



El  kit de pantalla táctil de 2.8 ‘incluye los extras que se necesita para montar la pantalla. Sólo necesita soldar los cabezales extraxuales macho y hembra 2×13 a la PCB. Asegúrese de revisar la  guía paso a paso haciendo clic en el enlace de abajo!

Sugerencia de montaje; Aquí está una extremidad rápida en soldar esas cabeceras. Si tienes algo divertido, coloca un poco de tac en los lados de los cabezales para mantenerlos en su lugar mientras suelda y lo retira cuando hayas terminado.





3-Configuración de la tarjeta SD

Puesto que estamos usando la misma configuración de controlador en el CupCade también vamos a utilizar la misma imagen de tarjeta SD! Descargue esta imagen que tiene soporte NES

Este es un archivo grande (alrededor de 840 megabytes) y tomará un tiempo para transferir.

Después de descargar, la imagen del disco necesita ser instalada en una tarjeta SD (4 GB o más). Si eres nuevo en esto, el proceso se explica en Adafruit’s Raspberry Pi Lesson 1 .

4-Configuración de Pi

Conecte un teclado al PiTFT + Pi e inserte la nueva tarjeta SD CupCade.
El Pi puede arrancar y reiniciar para terminar la configuración (como expandir la imagen)
Una vez que arranque el Cupcade usted notará que la pantalla es vertical. ¡Tiene que girar la pantalla!

Pulse Alt-F3 para abandonar el software GAMERA y el shell. Inicie sesión con pi / frambuesa y edite /etc/modprobe.d/adafruit.confcon sudo nano /etc/modprobe.d/adafruit.conf

Y cambiar la línea fbtft a esto:

options fbtft_device name=adafruitts frequency=80000000 fps=60 rotate=270



A continuación, sudo reiniciar para que la nueva rotación activar!

Siempre se puede cerrar con un teclado conectado escribiendo ESC que saldrá del emulador / GAMERA

5-Cargar ROMs

Su PiGrrl puede ejecutar MAME ROMs, así como NES!  Haydocumentación sobre cómo instalar ROMs en la página tutorial de cupcade

Para ROMs MAME, ¡sólo podrás jugar con estilos «horizontales / paisajistas»!

Para ROMs NES, necesita utilizar el formato de archivo .nes (no .ZIP!) Y colocarlos en la ruta de directorio siguiente.

~ / BOOT / fceu / rom

Todas las ROM de NES deben estar en esta carpeta para que el emulador los ejecute.



Uan vez creada la imagen de ls SD , insertela  y pruebe el circuito con un micro cable USB conectado al puerto micro USB del Raspberry Pi. Conecte un teclado USB al lado del Pi para la entrada.

El PiTFT debería arrancar en la ROM del juego de   Aggregator

Recuerde que tiene que configurar la rotación de la pantalla para que sea 270 así que comprueba el paso anterior si aún no lo has hecho!

Coloque la junta de elastómero D-Pad sobre el PCB y coloque la parte de plástico en la parte superior. Presione el D-Pad hacia arriba y hacia abajo para probar una conexión sólida. Añadir el resto de las juntas de elastómero y seleccionar un juego para jugar la prueba.

Ejecutar Mario o algo similar para probar la latencia. Puede ser un poco difícil de jugar con las gomas asi  pero se sentirá más natural con la parte superior  montad  así que una vez probado todo ya es momento de terminar de montar todo  y cerrar  la caja.

raspberry pi game boy 2

Vemos el aspecto final donde quizás destaque  la tarjeta SD insertada , pero  lo cierto es que es una consola portátil mucho más versatil que la Nintendo DS o incluso la Playstation Vita, no es especialmente más potente pero dado su espíritu open source seguro que encontraremos decenas de emuladores que hacer funcionar con ella.

Además, podemos acompañarla con un mini teclado inalámbrico para poder realizar todo tipo de tareas con ella en cualquier lugar, aunque la pantalla sea táctil

En el siguiente vídeo de Adafruit podemos ver resumidamente el proceso de montaje completo para hacernos una idea completa de  lo relativamente sencillo que es el proceso de su construcción:





Como muchos de los proyectos que vemos realizados con impresoras 3D PIGRRL es completamente opensource y tenemos las instrucciones de montaje a nuestra disposición.



Imágenes de Adafruit y usuarios de Thingiverse

El futuro del IoT


Estamos empezando a ver es un mundo donde todo está conectado y todo es accesible  impulsado por la gran revolución propiciada por el  Iot  (Internet de las Cosas ) , es decir la tecnología que permite a  cualquier dispositivo simple o complejo,  gracias a la conectividad a internet ,ser capaz  no solo de enviar de información en tiempo real de su estado  y de ingentes diferentes variables físicas,   sino también interactuar con el medio .

En este breve vídeo podemos vemos  prototipos de  tecnología ya existente  como la maleta que nos sigue , el coche autónomo.   o las notificaciones complejas en  nuestro smartwatch , todas ellas en fase muy avanzada de diseño y   que sin duda   inundaran nuestras vidas en un futuro muy próximo,

Ya no hablamos del “Internet de las Cosas”, sino del IoE (Internet of Everywhere), de una nueva economía donde convivan más de 100.000 billones de dispositivos conectados   (aproximadamente allá en el horizonte de  2025)  donde, no solo  nuestro hogar sera accesible por nuestro propio smartphone  sino cualquier cosa que nos rodee como wereables , medios de transporte ,  etc.

Según analistas en unos años  asistiremos  a que cerca del  10% de la población mundial contara  con algún tipo de prenda de vestir comunicada con Internet, ( incluso incluyendo gafas graduadas)  así que la hipótesis   del smartphone   en el centro de nuestra vida digital incluso cambie , porque las cosas aun pueden cambiar mas , por ejemplo sustituyéndo  nuestro compañero inseparable  por  implantes, algún nuevo wereable   o cualquier otra nueva tecnología  que aparezca,



Sin duda  ,la carrera  solo acaba de empezar y ya se deslumbran sus enormes  posibilidades  , así que  la carrera  no acaba mas que empezar   y sin duda  veremos cada  vez mas  como el   IoT conectará a personas de todo el mundo para ayudarnos a concentrarnos en las cosas que más importan: familia, amigos, salud y felicidad.

Rebajas en Agosto de Xiami en es.Aliexpress


Hay marcas de origen asiático de elevada relación calidad/precio  que desde Europa nos cuesta  decidir  su  compra desde el  famosísimo portal  Aliexprees, no por el proceso de compra en si mismo, el cual esta adaptado por completo  al idioma español  al igual  que la forma de pago a través de  euros, sino por los plazos de entrega, cuando se hace por los servicios nacionales de correos.

Express Plaza , es la apuesta de  es.AliExpress  que incluyen envío desde España con entrega de 2 a 5 días laborables en la Península Ibérica, posibilidad de devolución nacional durante 15 días y atención al cliente en español, y la verdad  es que  suena de los mas interesante , sobre todo porque están preparando una gran promoción de productos Xiaomi  para finales de este mes

 Xiomi  , es sobradamente conocida, aunque no  obstante destacaremos que esta  empresa de origen chino  dedicada al diseño, desarrollo y venta de dispositivos tecnológicos como  smartphones, dispositivos IoT, electrodomésticos,movilidad, etc. destacando por su excelente calidad  ,   siendo una de las marcas chinas más populares y deseadas por el mercado español  y de la que hemos hablado en numerosas ocasiones en este blog


La  promoción permitirá a partir del 23 de agosto ver un adelanto de las ofertas que se activarán el 28 de agosto a las 9 de la mañana hora española e ir añadiendo al carrito de la compra cualquier artículo para evitar quedarnos sin él.

Además de la gran promoción de productos Xiaomi, AliExpress Plaza también ofrecerá durante estos días descuentos de otras de sus 3 marcas más populares en España: iLife, robots de limpieza con una excelente calidad-precio, SheIn, una de las marcas emergentes de moda que más están dando que hablar por sus aplaudidos diseños, y Bluedio, equipos de audio inalámbricos de última generación con un sonido y precio irresistible.

Además de diversos smartphones de muy buena relación calidad precio , entre los que se podrán comprar en oferta los últimos modelos como el Mi6, la  promoción ofrecerá la posibilidad de disfrutar de numerosos gadgets y accesorios que muchos amantes de Xiaomi que quizás no hayan tenido aún la oportunidad de conseguir previamente en España.

Incluso será  posible descubrir las ultimas novedades de  Xiaomi de los que quizá ni hayan oído hablar como altavoces y auriculares bluetooth, patinete eléctrico( del que hemos hablado en este blog) , cámaras deportivas, routers, iluminación,diapoaitivoa  IoT,  … y un largo etcétera  de  un total de 50 artículos de Xiaomi.

Como suele ocurrir con este tipo de promociones de AliExpress, y por la previsible gran demanda que tendrán muchas de estas ofertas, recomendamos a los usuarios darse prisa a la hora de elegir los productos y efectuar su compra o podrían quedarse sin su oferta o artículo deseado..



Actualización de la batería de una bicicleta eléctrica


A lo largo de los años  las baterías tanto  las de Ni/Cd como las iones de Litio terminan perdiendo su capacidad  , siendo necesaria su sustitución ,lo cual por cierto no es una tarea sencilla dado que no siempre están accesibles los recambios de estas.

Normalmente la baterías instaladas en las bicicletas eléctricas corresponden a configuraciones especificas  para cada modelo a la que se conecta, por lo que   dado a  que existen múltiples formatos ,tanto de compartimientos como de características eléctricas (tensión y capacidad en amperios /hora) se hace muy complicado reemplazarlas .

Para terminar de empeorar las cosas , en el caso de las batería de Ni/Cd  , éstas están compuestas por múltiples  células  que agrupándolas en serie o en paralelo nos producen la tensión y capacidad final, eso si unidas por laminas de niquel ,lo cual nos hace complejo su sustitución , a no ser que nos construyamos nosotros nuestra propia soldadora de puntos  para realizar precisamente las conexiones entre las diferentes celdas, las cuales  se pueden adquirir aparte en portales web especializados.

Como ejemplo ,vemos una batería  real  formada  por 20 celdas de 1,2V 7AH que en total nos viene a dar unos 24V (20X 1,2) y 7AH dado que  todas están conectadas en serie



IMG_20170714_230447[1]

Un procedimiento para reparar la citada batería , seria adquirir 20 baterías de Ni/Cd 1,2V 7AH  y sustituir las antiguas por las nuevas  usando laminas de Niquel  con  una soldadora de puntos  para realizar precisamente las conexiones entre las diferentes celdas.

Afortunadamente la tecnología de las baterías Litio proporciona ventajas superiores a la vieja tecnología de NiCD,    entre ellas una densidad de energia mucho mayor , con el consiguiente ahorro de espacio   y peso .

Como actualmente el precio no es una barrera ( de hecho  se ha invertido la tendencia), lo ideal es reemplazar las viejas baterias de nicd por una nueva  de Iones de Litio , siempre  que la tensión sea la misma y la capacidad sea igual o superior.

Para el ejemplo de    una bicicleta eléctrica de bajo coste,  usando una batería de  24v 10ah de litio  nos seria suficiente para alimentar un  motor de 24v   y de potencias comprendidas entre 350w  o 250w.

Las especificaciones de la batería elegida son las siguientes:

  • Tensión nominal: 24V
  • Voltaje de salida: 16.5-25.2 V
  • Capacidad de la batería: 10Ah
  • Dimensiones: 68x100x112mm
  • Peso total: 2kg alrededor
  • Circuito interno de la protección: sobrecarga, sobre la descarga, sobre la corriente, protección del cortocircuito
  • Peso de la batería: cerca de 1825g
  • Embalaje: PVC azul
  • Celdas de la batería dentro: Células grandes modelo 18650.
  • Ciclos de vida: Más de 1000 veces
  • Descarga de la batería :La corriente de pico máxima: 36A/Corriente máxima de funcionamiento: 18A





bateria



La mejora en cuanto a  dimensiones y peso suelen ser considerables , tal y como se puede ver en la siguiente imagen , donde prácticamente  por una tercera parte doblamos la capacidad con una batería de Litio:

IMG_20170714_230525[1]



Para controlar la bicicleta, dado que la caja de antigua  batería es demasiado grande, lo mas sencillo  es optar por una sencilla caja transparente donde  ademas del voltímetro de leds  (que suelen ir integrados en la caja de la batería) podemos conectar hasta 9 leds de alta potencia y los dos interruptores de corte del motor   y de la iluminación.

El esquema de conexiones de la caja propuesta es bastante sencillo pues se limita a solo dos interruptores , el voltimetro de leds que puede obtenerse de la caja original  y 9 leds de alta potencia que  se han obtenido de una luminaria de leds cuya fuente se habia quemado:



bicicleta lectrica

Resumidamente estos serian los pasos  a seguir  para realizar la conveersión:

  • Empezamos ubicando el voltimetro de leds que solo cuenta con dos cables : el negro o negativo que conectaremos a la mas general   y el rojo que conectaremos a la salida del interruptor general


  • Practicaremos dos agujeros en la caja para los dos interruptores ( el general   y el de la iluminación)


  • Seguidamente contrariamos las conexiones de los dos interruptores  que irán  tanto a los leds como al cable del motor

IMG_20170715_005907[1]



  • El resultado como vemos es bajo la opinión del que escribe  bastante aceptable, mejorando  ademas en aspectos como la usabilidad pues ahora los controles de las luces y del motor se colocarían mucho mas accesibles










  • Aunque el interruptor de encendido y  el voltímetro se podrian colocar en el mismo lugar  de la batería ( y nos ahorraríamos el cableado de tres hilos ) , en aras a mejorar la usabilidad se ha optado por llevar tres cables de 1 mm a la caja controladora:
    •  El negativo general   que ira conectado tanto  al motor  como  al negativo de la nueva batería
    • El positivo de la batería  , que nos servirá para alimentar los leds  o el motor en función de la posición de los interruptores
    • El positivo del motor  , el cual lógicamente viene de la caja para alimentar o no el motor brushless
  • Por ultimo , respecto a la nueva  batería , esta iría  donde  va el porta-baterías original  .

    IMG_20170822_072423[1]

Construir una consola retro con clon Raspberry Pi :posibles problemas de instalación


Si  ha seguido  los  sencillos  pasos  que en un post anterior   y  aqui  habra visto  como es posible  de una manera muy sencilla  y gratuita  cargar en una placa que cuente con el chip  H3 / Mali (por ejemplo todas las versiones de Orange Pi o Banana Pi )  una  imagen de Retropie con la mayoría de los núcleos de Libretro encima de una versión de Jessica Desktop de Armbian preinstalada ,incluyendo   ademas  OpenELEC.

Hablamos  por tanto de convertir nuestro clon de Raspberry pi en una consola gracias  a la distribución de juegos y medios basada en Armbian (Debian 8), es decir  Full Armbian 5.23 con versión de escritorio de Jessie con el núcleo 3.4.113 (backdoors fijados) que permite emular   las siguintes maquinas: Nintendo DS, Neo Geo Pocket, Neo Geo, Neo Geo, Neo Geo, Nintendo, Neo Geo, Neo Geo, Neo Geo Pocket Color, PC Engine (TurboGrafx), Playstation 1, Playstation Portable, Sega32x, SegaCD, SG-1000, Super Nintendo, Vectrex, ZxSpectrum, Amiga ,Atari 5200 ,Atari 8bit (modelos 400 800 XL XE) ,Coco / Tandy ,Colecovision ,Creativision ,Daphne (emulador Philips Cdi),Dosbox (versión GLES) y Dreamcast (fijo reicast-joyconfig),OpenMSX (con soporte .dsk) ,PPSSPP ,TI99 / 4A (Texas Instruments) entre otras.

Realmente los pasos para crear  la sd e instalar los juegos de la plataforma que nos interese  no suelen dar problemas , pero  como en casi todo en esta vida, a veces la suerte no esta de nuestro lado y  hay problemas  que nos pueden impedir  cumplir nuestro cometido.

Veamos algunos de los problemas que nos podemos enfrentar en la instalación y puesta en marcha del entrono de RetroPie  en nuestro clon de Raspeberry Pi

Caso  de que no arranque su distribución

En caso de que su placa no parezca arrancar, trate de reformatear su tarjeta SD con SDFormatter 4.0 por Trendy (con ajuste de tamaño )  pruebe con una fuente de alimentación diferente (real 2A) y  otra  sdcard (Original, class10 recomendado), y por último, pero no menos importante, asegúrese de estar conectado al televisor compatible con HDMI 720 (sin adaptadores DVI)

En el primer arranque se instalará automáticamente el sistema,cambiara el tamaño de la tarjeta SD y se reiniciara de nuevo asi que por favor tenga paciencia.

Configuración de  controladores

En el primer arranque de su sistema de archivos se ampliará automáticamente, a continuación, se dará la bienvenida con la siguiente pantalla-este menú configurará los controles de emulación y emuladores RetroArch:

pantalla de bienvenida

Mantenga presionado cualquier botón de su teclado o gamepad y el nombre aparecerá en la parte inferior y luego abrir en un menú de configuración:

Welcomecreengamepadname

Siga las instrucciones en pantalla para configurar su gamepad, si se queda sin botones, simplemente mantenga presionado un botón para omitir cada botón no utilizado.Cuando llegue a OK presione el botón que ha configurado como «A» .

Welcomecreengamepadconfigure

Si desea configurar más de un controlador, puede hacerlo desde el menú de inicio de emulationstation. Para obtener más detalles sobre las configuraciones de controlador manual, consulte esta página aquí .

Vea los siguientes diagramas para referencia:



Snes_controller
controlador SNES

Xbox360_controller

Controlador XBox 360

Ps3_controller
Controlador PS3

 Teclas de acceso rápido

Las teclas de acceso rápido le permiten presionar una combinación de botones para acceder a funciones como guardar, cargar y salir de los emuladores.

El siguiente gráfico muestra las combinaciones de teclas de acceso directo predeterminadas. De forma predeterminada, la tecla de acceso directo está seleccionada de modo que significa que mantiene pulsada la tecla select mientras pulsa otro botón para ejecutar un comando.

Tenga en cuenta que las teclas de acceso rápido sólo son específicas para los emuladores basados ​​en retroarch / libretro.

Teclas de acceso rápido Acción
Seleccionar + Inicio Salida
Seleccionar + hombro derecho Salvar
Seleccionar + hombro izquierdo Carga
Seleccionar + Derecha Aumento de ranura de estado de entrada
Seleccionar + Izquierda Disminución de la ranura del estado de entrada
Seleccione + X Menú RGUI
Seleccione + B Reiniciar

Uso de  EmulationStation

Cuando vea EmulationStation por primera vez puede preguntarse por qué no ve sistemas como el SNES o Game Boy- no se preocupe, ellos están instalados en el sistema, las ROM solo necesitan ser agregadas a sus respectivas carpetas de ROM antes de que se vuelvan visibles

Los emuladores ya están instalados , pero sólo aparecen en EmulationStation cuando se agregan roms.

Para agregar ROMs, simplemente coloque los archivos en la carpeta / home / pi / RetroPie / roms / $ CONSOLE, donde $ CONSOLE es el nombre de la consola de destino, por ejemplo, snes o arcade.
Puede iniciar Desktop desde EmulationStation y conectar una unidad USB con sus ROMs. Las carpetas de Roms también son partes de samba.

primer arranque

Gestión de la tarjeta SD

RetroPie se construye sobre Raspbian (un sistema operativo Linux para el Raspberry Pi) y como tal la partición en la tarjeta SD es EXT4 (un sistema de archivos linux) que no es visible en los sistemas Windows, por lo que la tarjeta se mostrará como un Tamaño más pequeño que de costumbre y usted no será capaz de ver todo en la tarjeta, pero todo está allí. Podrá acceder al sistema de archivos a través de la red por smb  o bien usando cualquier utilidad de sftp.

Transferencia de Roms

Debido a la naturaleza / complejidad de la Ley de Derechos de Propiedad Intelectual / Propiedad Intelectual, que difiere significativamente de País a País, los ROM no pueden ser provistos con RetroPie y deben ser proporcionados por el usuario. Teóricamente sólo debería  tener ROMs de juegos que posee o haya poseído en alguna ocasión .

Hay tres métodos principales de transferencia de roms  (USB,SFTP y SMB):

 1-USB

Asegúrese de que su USB esté formateado a FAT32 o NTFS

      • Primero cree una carpeta llamada retropie en su memoria USB
      • Enchúfelo en el pi y espere a que termine de parpadear
      • Sacar el USB y conectarlo a una computadora
      • Agregue las roms a sus respectivas carpetas (en la carpeta retropie/roms )
      • Vuelva a enchufarlo en la frambuesa pi
      • Espere a que termine de parpadear
      • Refresque emulationstation eligiendo reiniciar emulationstation desde el menú de inicio

Vea este video como referencia:



 2- SFTP

Es necesario habilitar SSH para que SFTP funcione.  A partir de RetroPie 4.2, para mantener la imagen predeterminada segura, SSH se desactiva de forma predeterminada, pero se puede volver a habilitar en raspi-config :

sudo raspi-config

Opciones de interfaz >> SSH >> Habilitar >> reiniciar tu pi

Necesitara  que ambos PC y placa estén conectados  por  cable Ethernet

.Hay muchos programas de SFTP por ahí, para las ventanas muchas personas utilizan WinSCP para mac se puede utilizar algo como Cyberduck

Winscp

En el caso de  la Orange Pi , Usuario: root y  contraseña predeterminada: orangepi

 3-Smb

En una red   Windows  simplemente busque la unidad de red  \RETRORANGEPI\roms en el explorador  de  su pc

También puede reemplazar retrorangepie con la dirección IP de su placa

rom2

En caso de MAC OS X, seleccione el menú «Ir» y «Conectar al servidor».Escriba smb://retroorangepi y pulse «Conectar».

Personalización vía shell

Se  pueden ejecutar comandos en nuestra distribución de Retropie  como en cualquier otra distribución basada en Linux

Debido a la configuración personalizada, no ejecute ‘sudo apt-get upgrade’ pues puede romper algunas cosas.

A continuación algunas comandos básicos ;

Reiniciar:sudo reboot

Apagar: sudo shutdown -h now

Cambio de directorio cd /path/to/directory

Lista de archivos en el directorio actual ls

Retropie Script de instalación: sudo /home/pi/RetroPie-Setup/retropie_setup.sh

Editar archivos con Nano: sudo nano /path/to/file.txt

Cambio de propietario a Pi: sudo chown pi:pi filetobechanged

Cambiar el propietario de la carpeta y todos los archivos de la carpeta a Pi: sudo chown -R pi:pi /folder/to/be/changed

Hacer script de shell ejecutable:sudo chmod +x yourshellscript.sh

Volver a  la interfaz: exit





Construir una consola retro con Orange Pi PC parte 2


En un post anterior vimos como es posible  de una manera muy sencilla  y gratuita  cargar en nuestra Orange Pi o Banana Pi ( y por supuesto también en cualquier Raspberry Pi ) una  imagen de Retropie con la mayoría de los núcleos de Libretro encima de una versión de Jessica Desktop de Armbian preinstalada ,incluyendo   ademas  OpenELEC.

Hablamos  por tanto de convertir nuestro clon de Raspberry pi en una consola gracias  a la distribución de juegos y medios basada en Armbian (Debian 8), es decir  Full Armbian 5.23 con versión de escritorio de Jessie con el núcleo 3.4.113 (backdoors fijados)  que es  compatible con todas las placas que cuenten el chip  H3 / Mali (pr ejemplo todas las versiones de Orange Pi o Banana Pi )

Si  ha seguido  los  sencillos  pasos  que en un post anterior   comentábamos , verá que  una vez que hay configurado las teclas  funcionales del teclado o mando auxiliar   tendrá una bonita pantalla  en la que desplazándose  con el cursor a izquierda o derecha  por el menú horizontal tendrá disponibles la emulación  de las siguintes maquinas: Nintendo DS, Neo Geo Pocket, Neo Geo, Neo Geo, Neo Geo, Nintendo, Neo Geo, Neo Geo, Neo Geo Pocket Color, PC Engine (TurboGrafx), Playstation 1, Playstation Portable, Sega32x, SegaCD, SG-1000, Super Nintendo, Vectrex, ZxSpectrum, Amiga ,Atari 5200 ,Atari 8bit (modelos 400 800 XL XE) ,Coco / Tandy ,Colecovision ,Creativision ,Daphne (emulador Philips Cdi),Dosbox (versión GLES) y Dreamcast (fijo reicast-joyconfig),OpenMSX (con soporte .dsk) ,PPSSPP ,TI99 / 4A (Texas Instruments) entre otras.

Excepto alguna excepciones ( como la emulación de Amiga)    , un navegador web  y una versión de   Kodi  es todo lo util  que  habrá observado que en la imagen original  de Retrorange Pi ,   no conteniendo demasiadas  posibilidades  debido a que por su tamaño no se podían incluir estas en la propia distribución de modo  que en principio no parece que se pueda hacer gran cosa hasta que carguemos las apps

Obviamente lo que toca es cargar esos juegos  de nuestra plataforma favorita ( en el ejemplo se ha optado por el Zx Spectrum)    para poderlas ejecutar desde nuestra placa.

Hay muchísimos sitios en internet que puedan proporcionar los viejos ficheros ,pero uno de los mas famosos es arcadepunks   , desde donde nos aportan los links agrupados por alguna de las plataformas anteriormente mencionadas para bajarnos la mayoría de esos queridos ficheros .

Lógicamente pincharemos en algunos de los links que nos proponen y procederemos  a descargar  el fichero comprimido

Una vez descomprimido la colección de binarios de los diferentes juegos, el proceso de copia de estos a la placa es muy sencillo pues  teniendo en cuenta que ambos equipos ( la placa  y nuestro pc)  están en la misma red, solo tendremos que buscar desde el explorador de windows  la ruta \RETRORANGEPI\roms

Sobre cualquiera de las plataformas  a la nos hayamos descargado y descomprimido  la colección  de juegos si pinchamos sobre la carpeta  de red  correspondiente( en el ejemplo \RETRORANGEPI\roms\zxspectrum)  es ahí donde deberemos copiar el conjunto de ficheros

Una vez que copiemos los  ficheros , reiniciaremos  la placa ,  y  al arrancar  ésta , seleccionar la plataforma. de modo que   ya deberían  aparecer disponibles los juegos para la plataforma elegida

Con el interfaz   ,lo normal es movernos con las flechas el cursor  ,las teclas A  , B ( de Back) , barra , escape  , números    y por supuesto la tecla Intro  ,  pero hay algunos de  las HOTKEYS (excepto Dreamcast, PPSSPP, LinApple, Commodore …)

  •  Selección + Inicio → Salir del juego
  •  Selección + Home Derecho → Guardar Estado
  •  Selección + Home izquierdo → Estado de carga
  •  Selección + Derecha → Guardar Incremento de la Ranura
  •  Seleccion + Izquierda → Guardar Disminución de la Ranura
  •  Seleccion+ X → Menú RetroArch
  •  Seleccion + B → Restablecer juego

Algunas notas  extraídas de foros sobre algunos juegos:

  • Atari 2600 no carga ninguna ROM por defecto. Las instrucciones para corregir el núcleo de Atari 2600es seguir los siguintes cinco pasos:  1-Retropie setup, ,2-Maanage Packages,3-Manage Main Packages,4 -Seleccionar ir-stella,5-Update from source
  • Nintendo NES funciona 100% perfecto   60 cuadros por segundo.
  • Los juegos de SNES funcionan casi todos, solo se alenta un poco con ciertos ROMS y solo en momentos de mucho procesamiento (por ejemplo Super Mario RPG), se juega muy cómodo, la verdad es que esos pocos momentos donde se alentan los juegos no perjudican la experiencia.
  • Game Boy funciona bien pero  se aprecia  “tearing” (desincronización de redibujado de pantalla), incluso cuando se configura a que esté el V-Sync activado.
  • Game Boy Advance funciona perfect,  a toda velocidad.
  • Sega Genesis funciona al 100%, parece ser facil de emular esta consola y todo funciona muy optimizado.
  • N64 ependiendo del ROM, por ejemplo, Super Mario 64 funciona a la perfección pero Conker’s Bad Fur Day funciona muy lento, así que todo depende de que tan complejo sea el juego.
  • PlayStation funciona casi perfecto, pero puede haber problemas con  juego que nose  carguen
  • Juegos de Arcad, obviamente depende de que tan reciente y complejo es el juego pero también con qué emulador lo esté ejecutando,.La gran mayoría de juegos 2D funcionan bien, los 3D sufren prácticamente todos.
  • Vienen algunos cuantos port de juegos de PC como CaveStory, Quake, Prince of Persia, Doom, Duke Nukem 3D, Beats of Rage… algunos se juegan bien, pero otros  no tanto por le tema de  configurar los controles.

Puertos

RetrOrangePi Ports es una colección de ROMs y motores portados a RetrOrangePi.  Este paquete incluye: CannonBall (motor OutRun) y SDLPoP (Prince of Persia). Necesita descomprimir su conjunto OutRun B desde el último MAME (outrun.zip) a
Escritorio / puertos / CannonBall / roms /

Deben coincidir con los nombres de archivo enumerados en el archivo roms.txt que se encuentra en la carpeta ROMs. También tendrá que cambiar el nombre del archivo epr-10381a.132 a epr-10381b.132 antes de que funcione

Instrucciones de instalación:

  • Debe tener conectada su RetroPie a su red local (osea, como si la conectaras a Internet),
  • Desde su PC   busquea en la red local  su  RetroPie  (poniendo \\RETROPIE en la barra de direcciones de MiPC si usas Windows),
  • Copiar los ROMs en la carpeta correspondiente.
  • En la Retropie ,seleccione Escritorio en el menú EmulationStation
  • Descargar ports_vol_1.zip y descomprimir en su escritorio
  • Abra la carpeta de puertos, haga doble clic para ejecutar los juegos

Construir una consola retro con Orange Pi PC


RetrOrange Pi es un proyecto sin fines de lucro. Se compone de una configuración básica de Retropie con la mayoría de los núcleos de Libretro encima de una versión de Jessica Desktop de Armbian preinstalada incluyendo   ademas  OpenELEC .Mas especificamnte RetrOrangePi  es por tanto una distribución de juegos y medios basada en Armbian (Debian 8), es decir  Full Armbian 5.23 con versión de escritorio de Jessie con el núcleo 3.4.113 (backdoors fijados)  que es  compatible con dispositivos H3 / Mali , como por ejemplo la Orange Pi PC . Ha sido  desarrollado y mantenido por Stevie Whyte y Alerino Reis con la colaboración de Wang Matt.

Gran parte del software incluido en la imagen tiene licencias no comerciales. Debido a esto, vender una imagen RetrOrange preinstalada no es legal, ni incluirla con su producto comercial .

Las plataformas soportadas  por esta distribución son las siguientes:  Nintendo DS, Neo Geo Pocket, Neo Geo, Neo Geo, Neo Geo, Nintendo, Neo Geo, Neo Geo, Neo Geo Pocket Color, PC Engine (TurboGrafx), Playstation 1, Playstation Portable, Sega32x, SegaCD, SG-1000, Super Nintendo, Vectrex, ZxSpectrum

Ademas, recientemente se han incorporado  otras plataformas como Amiga (emulador FS-UAE, fullscreen ahora, sonido de disquete, lanzador),Atari 5200 ,Atari 8bit (modelos 400 800 XL XE) ,Coco / Tandy ,Colecovision (ColEm emu * Colección personalizada BlueMSX núcleo **),Creativision ,Daphne (emulador Philips Cdi),Dosbox (versión GLES) y Dreamcast (fijo reicast-joyconfig),OpenMSX (con soporte .dsk) ,PPSSPP (nueva versión 1.3 de repo odroid),TI99 / 4A (Texas Instruments) entre otras.

Retrorange Pi incluye además OpenELEC (Kodi Jarvis 16.1) con el apoyo de la CEC por Jernej krabec y  Kodi Krypton beta6 (populares reproductores multimedia  que sirven ademas para ver estaciones de TV por internet,ect )  ,  pero tenga cuidado ,pues si ejecuta cualquiera de ellos cada que arranque su OrangePi arrancará con Kodi/OpenELEC y no podrá volver a Emulation Station sin hacer una serie de pasos que pueden ser complicados para muchos usuarios.

kodi01 kodi02

Ademas también tenemos un escritorio Linux completamente funcional bajo el eficiente Xfce

Incluye  teclado en pantalla con fácil configuración wifi y control de almacenamiento con características adicionales añadidas por el equipo ROPi: configuración de visualización, OpenELEC / Desktop launcher y switcher de música de fondo integrado en el menú principal.

También soporta  Plug n ‘Play – USB roms autoload (lee desde / media / usb0) (buggy) entre sus muchas carasterictics

Instrucciones  de instalación

Lo primero  es descargar la imagen correspondiente  en su ordenador, segun la  placa  que tenga , descargue la última imagen del sitio oficial  http://www.retrorangepi.org/#download  .

Por ejemplo para Orange Pi PC el fichero descargado seria RetrOrangePi-3.0.1.Orangepipc.tar.gz

Para descomprimir la imagen,  si estamos en Windows  primero en un fichero tar lo mejor es usar  el  famoso descompresor 7-Zip

Para descomprimir el tar obtenido por el 7-zio    ahora si podemos usar el  Winrar  para obtener el fichero .iso

Para crear la imagen en la sd existen dos métodos  principalmente  , veamos el procedimiento tradicional:

  • Inserte la tarjeta SD en el lector de tarjetas SD  de su ordenador comprobando cual es la letra de unidad asignada. Se puede ver fácilmente la letra de la unidad, tal como G :, mirando en la columna izquierda del Explorador de Windows.
  • Puede utilizar la ranura para tarjetas SD, si usted tiene uno, o un adaptador SD barato en un puerto USB.
  • Descargar la utilidad Win32DiskImager desde la página del proyecto en SourceForge como un archivo zip; puede ejecutar esto desde una unidad USB.
  • Extraer el ejecutable desde el archivo zip y ejecutar la utilidad Win32DiskImager; puede que tenga que ejecutar esto como administrador. Haga clic derecho en el archivo y seleccione Ejecutar como administrador.
  • Seleccione el archivo de imagen ISO  que ha extraído anteriormente
  • Seleccione la letra de la unidad de la tarjeta SD en la caja del dispositivo. Tenga cuidado de seleccionar la unidad correcta; si usted consigue el incorrecto puede destruir los datos en el disco duro de su ordenador! Si está utilizando una ranura para tarjetas SD en su ordenador y no puede ver la unidad en la ventana Win32DiskImager, intente utilizar un adaptador SD externa.retro
  • Haga clic en Write  Escribir y esperar a que la escritura se complete.
  • Salir del administrador de archivos  y expulsar la tarjeta SD.

Existe un procedimiento alternativo que permite usar diferentes funcionalidades en diferentes sistemas operativos en una única herramienta

  • Ir a etcher.io donde podemos descargar el software para cada sistema operativo
    pudiéndose e elegir aquí el sistema operativo que desea para Mac, linux o Windows
  • Una vez descargado el sw  instale en su equipo y  ejecute
  • Ahora seleccione la imagen ISO
  • Seleccione la unidad de tarjeta sd donde desee crear la imagen
  • Luego haga clic en flash, y la imagen será transferido a su tarjeta SD




Al finalizar de crear la imagen extraiga de su pc de  forma ordenadas

Coloque la sd en su Orange Pi PC ( o la placa que tenga)

El usuario y la contraseña predeterminados son:

user – pi
pass – pi
root – orangepi

Los emuladores ya están instalados (al menos los más comunes). Para agregar ROMs, simplemente coloque los archivos en la ~/RetroPie/roms/$CONSOLE , donde $CONSOLE es el nombre de la consola de destino, por ejemplo, snes o arcade.

Para usar la GUI, seleccione Desktop desde el menú EmulationStation, inserte la unidad USB con sus ROMs, cópielos en la RetroPie/roms/$CONSOLE (acceso directo en su escritorio).

Información importante:


  • En caso de que su placa no parezca arrancar, trate de reformatear su tarjeta SD con SDFormatter 4.0 por Trendy (con ajuste de tamaño )  pruebe con una fuente de alimentación diferente (real 2A) y  otra  sdcard (Original, class10 recomendado), y por último, pero no menos importante, asegúrese de estar conectado al televisor compatible con HDMI 720 (sin adaptadores DVI)
  • En el primer arranque se instalará automáticamente el sistema, cambiara el tamaño de la tarjeta SD y se reiniciara de nuevo asi que por favor tenga paciencia
  • Los emuladores ya están instalados , pero sólo aparecen en EmulationStation cuando se agregan roms.
  • Para agregar ROMs, simplemente coloque los archivos en la carpeta / home / pi / RetroPie / roms / $ CONSOLE, donde $ CONSOLE es el nombre de la consola de destino, por ejemplo, snes o arcade. Puede iniciar Desktop desde EmulationStation y conectar una unidad USB con sus ROMs. Las carpetas de Roms también son partes de samba.
  • Debido a nuestra configuración personalizada, no ejecute ‘sudo apt-get upgrade’. Puede romper algunas cosas.





Web oficial de RetroRangePiorange314.com/RetrOrangePi

Nueva vida al homestaion


Es habitual que al migrar el servicio ADSL  a FTTH  el operador  nos deje como medida de cortesía  , el viejo router de ADSL  en casa del cliente , así que probablemente el  viejo router haya quedado  en el olvido en un cajón sin saber muy bien que hacer con el. Asimismo  también hay personas que optan por comprar un router de mayor calidad al ofrecido  por el operador , por lo que es probable que se mantenga también el de su proveedor de Internet en casa .

Seguramente pues  todos tenemos en nuestra casa algún router viejo que ya no usamos para nada. Lo típico por ejemplo seria cambiar de ADSL  a FTTH , y el viejo ( tipicamente el Homestation ) ya no le encontramos ninguna utilidad  pues al cambiar  de tecnología, al pasar de ADSL a fibra óptica, el router antiguo queda inservible pues se  equiere otro  hardware mas moderno ( actualmente el novedoso  HGU que en  efecto  integra un router wifi , pero también un ONT y también un video-bridge).
En cualquier caso ,sea por el motivo que sea, es relativamente   habitual tener  en casa o en  la oficina un viejo router inalámbrico que ya no se está utilizando, sin saber muy bien que hacer con este,     ! así que es el momento de sacarle partido !

 Lo cierto es con estos routers  modernos  podemos hacer muchas cosas que nos sirvan en el día a día e incluso sustituir a otros dispositivos sin que nos cueste dinero. Una de las  funciones mas famosas es la de convertir nuestro viejo router en un servidor multimedia, pero también podemos usarlo como servidor de impresión , como   concentrador (o switch ) o incluso como repertidor wfi.

Concentrador (Hub)

La idea es que si no disponemos de un hub o concentrador a mano, podemos usar los 4 puertos (en realidad 3) de red del router para conectar más equipos.En la mayoría de hogares router principal  suele estar conectado a un equipo por cable, y el resto de aparatos (teléfonos, portátiles, netbook, ipad, tablets, etc) se conectan por wifi. Todos disfrutan de internet, pero puede que os haga falta conectar varios equipos por cable, para ampliar conectividad  en una pequeña oficina, o para jugar en red entre amigos, o incluso para crear una nueva red wifi, pues bien el modo de conexión es bastante sencillo :

  • Llevaremos a  cualquiera de las tomas del router secundario  una conexión ethernet proveniente del router prcincipal (*)
  • Alimentamos  el  router secundario
  • Automáticamente el router secundario  hará de  hub  y podremos conectar a los otros tres conexiones ethernet nuevos cables que lleven conectividad  a otras equipos
  • Podemos activar o  desactivar del modo habitual la wifi del router secundario  y por supuesto conectarnos a esta

(*)En el caso de que  la distancia fuera bastante grande  y no poder usar cable de red que  uniese ambos routers, podríamos utilizar dos  PLC ( “Power Line Communications” ) los cuales  al usar nuestra propia instalación eléctrica tiene la ventaja de que no está sometida a las interferencias de las redes WIFI de otros vecinos y equivale prácticamente a un cable de red ethernet convencional.

Repetidor WIFI

En algunos momentos  podríamos necesitar usar dos routers para ampliar la cobertura wifi  o por necesitar mayor numero de puertos ethernet  ,para lo cual  necesitaremos conectar ambos físicamente   bien por cable ethernet (caso anterior) o bien por wifi  .

Al usar dos routers  ambos deberán tener el mismo rango de red por ejemplo 192.168.1.X , siendo el Router principal  el que nos de acceso a internet  y debera estar en  modo routing (generalmente ya vienen así por defecto pero no está de más comprobarlo) y el router secundario sería el que pediría al principal los datos que necesitase para conectarse a internet o para conectarse a nivel local con las maquinas que estén conectadas al router principal y que deberemos cambiar a modo bridge y con el DHCP desabilitado.

En el caso  de querer conectar los dos router por  WIFI ambos deberán soportar WDS (Wireless Distribution System), que significa Sistema de Distribución Inalámbrico.

La  función WDS no es habitual en todos los routers WIFI (por ejemplo en el caso del famoso fabricante Zyxel,solo el modelo 660hw-t1 v3 lo es)   pero afortunadamente en los home-station    si  son compatibles con el modo ADB ,  aunque diferirá  el modo de cambiar la configuración  según el  fabricante del homestation (Amper o Adb)

Los  pasos a seguir son los siguientes a realizar en el router secundario si este es  el fabricado por Amper son los siguientes:

HOMESTATION AMPER( modelo ALPHA)

  1.  Accedemos a  la interfaz avanzada : http://192.168.1.1:8000  ( login 1234 pwd 1234)
  2. En el menú superior vamos Setup (aparece seleccionado por defecto) y en el menú de la izquierda vamos a Internet Setup.
  3.  En esa tabla central dejamos todos tal como esta, solo en la opcion WAN SETTINGS  y cambiamos la opción a bridge mode.                                               router1
  4.  En la opcion WAN cambiamos a 1483 bridged IP LLC presiona ADD/apply.router12
  5. Para que los cambios se validen en el menu Maintenance vamos a System Settings.
  6. Pulsamos en el botón Reboot para reiniciar.



HOMESTATION  ADB

Los  pasos a seguir son los siguientes a realizar en el router secundario HomeStation ,si este es el modelo Adb,  son los siguientes:

  1. Nos vamos al interfaz de administración avanzado : http://192.168.1.1/main.html
  2.  Una vez accedamos nos vamos a Advanced Setup y en el menú que se despliega vamos WAN service, en esa pantalla seleccionamos todas las configuraciones (ppp0 y ppp1) activando los cuadritos de la casilla REMOVE una por una  y presionamos REMOVE para borrarlas.
  3. Presionamos ADD desde ahi llenando los   siguientes parametros   según se soliciten:VPI: 8, VCI: 32, DSL Link Type: EoA,  Encapsulation Mode: LLC/SNAP-BRIDGING,Service Category: UBR Without PCR – Select IP QoS Scheduler,Algorithm: Strict Priority .(El resto lo dejamos en predeterminado)
  4. Pulsamos  Apply/Save y quedaría guardada esta configuración.
  5. Presionamos  ahora  en el menú izquierdo el apartado “Advanced Setup  seleccionando  WAN Service  y en el panel de la derecha (WAN Service Setup)  pulsaremos   add.
  6.  En la opción  “WAN Service Interface Configuration” se seleciona  la opcion ” Layer2 Interfaceº” y luego NEXT.
  7. En la nueva pantalla con titulo “WAN Service Configuration” debe estar la opcion briging y en Enter Service Description cualquier nombre que aparezca es correcto. Pulsaremos   Next luego APPLY/SAVE y la configuración creada aparecerá en el panel WAN Service Setup
  8.  Nos vamos a a Advanced Setup -x> LAN”  verificando los siguientes parámetros:Groupname: Default,IP Address: 192.168.1.1, Subnet Mask: 255.255.255.0,“Enable IGMP Snooping” NO ,seleccionado, “Enable LAN side firewall” NO seleccionado
  9.  Ya estaria el router  en modo briging ahora se debe instalar un cliente PPPoE en el PC.

En ambos casos ya tendríamos  un repetidor secundario  wifi  funcionando inalmbricamente,  contando además de  cuatro tomas ethernet para conectar dispositivos  por cable







Servidor multimedia en el router

Tambien podremos utilizar para que, de forma inalámbrica o por cable, podamos acceder a él desde cualquier otro dispositivo conectado a nuestra red local y poder ver archivos de vídeo, música o cualquier documento. Desde nuestra televisión, si acepta conexión a la red, tendremos a nuestra disposición nuestras series favoritas o películas que tengamos dentro del router.

El requisito indispensable es que el viejo router tenga conexión por puerto USB como es el caso del famoso HomeStartion  y, evidentemente, un cargador conectado a la electricidad, ya que tiene que estar activo.

  • Enchufado a la corriente eléctrica y esperamos  funcionando correctamente (esperar un par de minutos, no justo cuando lo encendamos ya que como sabemos este tipo de aparatos tarda un poco), lo conectamos a un ordenador mediante cable de Ethernet y lo configuramos.
  • Para ello hay que buscar la configuración del servidor DHCP para deshabilitarla.
  • Una vez hecho esto, hay que conectar el router viejo nuevamente con un cable de Ethernet, pero esta vez al router principal, lo que nos permite navegar desde otro punto de la casa.
  • Una vez configurado el router tendremos que conectar un dispositivo de almacenamiento por USB, que puede ser un pendrive, disco duro externo, etc. Nuestro ordenador lo debemos conectar a la red que hemos creado con el antiguo router y escribiremos en la ventana de ejecución de Windows cmd y en la ventana de línea de comandos ipconfig y buscar donde ponga puerta de enlace predeterminada, que lo normal es que sea 192.168.1.1 o 192.168.1.2.
  • Nuevamente en la ventana de ejecución deberemos de escribir \\ seguido de la dirección de la puerta de enlace. Ahora nos aparecerán las carpetas llamadas usb_0_0, usb_1_0 y todos los que tengamos conectados.
  • Una vez tengamos seleccionado cuál es el puerto que vamos a utilizar como almacenamiento, tendremos que pulsar Windows + E y seleccionar la opción de agregar una ubicación de red. Pulsaremos dos veces a siguiente y posteriormente escribimos \\ (dirección de la puerta de enlace)\(nombre del disco duro).
  • Después de haber hecho este proceso, nos aparecerá una nueva ubicación de reden el ordenador que será el servidor multimedia creado.
  • Ahora ya podremos acceder a los archivos que metamos en la memoria, añadir o eliminar, desde cualquier dispositivo que se encuentre conectado a nuestra red local y configurado para ello.

Esta es una de las muchas utilidades que podremos darle a ese viejo router que tenemos en casa sin usar. Siempre que funcione correctamente y cuente con un puerto USB, podremos convertirlo en un servidor multimedia.

Servidor de impresión

Un Servidor de Impresión es un equipo o concentrador, o modernamente  un servidor, que conecta una impresora a la red lan interior , para que cualquier equipo pueda acceder a ella e imprimir trabajos, sin depender de otro ordenador para poder utilizarla, como es el caso de las impresoras compartidas.

Veamos  como convertir un  Home-Station modelo Observa  como servidor de impresión :

  1. En primer lugar debemos cambiar  la ip de acceso por defecto ( para que no haya colisiones con la ip del router principal)   y desactivar el DHCP
  2. En el caso de querer implementar una impresora de red , aparte de conectar la toma usb de la impresora a la toma usb del Home-Station , tan solo necesitaremos  ir al menú Advanced ->Network Tools –>Printer   y activar ( check enable )printer
  3. Observe  que la url( http://192.168.1.100:631/printers/Printer) sera la que necesitaremos para añadir la impresora de red desde nuestro ordenador.
  4. Asimismo es interesante   ,si se desea,  asociar un  nombre  que sugiera el tipo de impresora  a la que  nos conectaremos y finalmente pulsar Apply
cabon
Conexión a la impresora

Lo primero obviamente, es conectar la impresora al puerto USB del router y encenderla. En el equipo con Windows nos dirigiremos a Panel de Control – Impresoras y haremos clic en Agregar una impresora.

printer1

Seleccionaremos Agregar una impresora de Red y no esperaremos a que intente encontrarla, seleccionaremos directamente la opción La impresora no está en la lista .

En la siguiente pantalla pulsaremos la opción Seleccionar una impresora compartida por nombre  y  justo ahí   introduciremos los datos que configuremos  en el  paso anterior  (en el ejemplo  http://192.168.1.100:631/printers/Canon MG2550)

Después de intentar comunicarse con la impresora mediante la dirección http  que le hemos especificado, si la comunicación es correcta    , pedirá información adicional  de  marca  y  modelo .

Si en el equipo no tiene los drivers de la impresora puede  hacer clic en Usar disco e introducir el CD de la impresora en el equipo o en su defecto descargar los drivers desde la página web del fabricante seleccionando Marca y modelo directamente via windows update.

printercanon



Tras la instalación, podremos lanzar una página de prueba y comprobar que imprime correctamente.






En el caso de ser una multifunción, no es posible  escanear, sólo es posible imprimir.,pero para eso esta siempre la opción de desenchufar la impresora del Home-Sation  y volverlo conectar al pc para esa eventualidad



NOTA: Existen diferentes modelos de router Homestation, por lo que si no funciona de esta manera, recomiendo visitar el foro de Movistar,

Primeros pasos con Raspberry Pi 3


Con  más de ocho millones de unidades vendidas , incluyendo tres millones de unidades de Raspberry  Pi 2 , nadie duda  que Raspberry es una plataforma  muy exitosa ,  tanto, que de hecho la Fundación Raspberry Pi ha crecido desde tener  unos pocos voluntarios ,a llegar a más de sesenta empleados a tiempo completo, ! incluso  han enviado un Raspberry Pi a la Estación Espacial Internacional !

Quizás uno de los aciertos de esta placa,  y que explique tan tamaño éxito, es que esta placa en si constituye un ordenador completo que ejecuta un sistema operativo Linux ( aunque puede ejecutar otros ,  como por ejemplo Windows 10 Core)  ,  que ademas es muy versátil  ( pues puede ser utilizado para aprender a programar  o hacer cosas que hacemos en ordenadores convencionales como escribir textos, navegar , dibujar ,etc ) ,  y sobre todo , gracias a sus expansiones y puertos de E/S ,  es también capaz de intereactuar con el medio que nos rodea   (como por ejemplo monitorizando  el estado de sensores, activando luces o motores , etc),   lo cual lo hace ideal para cualquier proyecto de IoT

Raspberry Pi 3 es un  ordenador del tamaño de  una tarjeta de crédito desarrollado por la Fundación Raspberry Pi  para promover la enseñanza de las ciencias de la computación en las escuelas.  Dado  el gran éxito de esta innegable iniciativa  ,  varias generaciones de  Raspberry  PI’s han sido liberados desde el  2012.

La primera generación, la Raspberry  pi,  fue lanzada en febrero de 2012, a  los daos años en febrero de 2015,  ya apareció  la versión 2  y finalmente en febrero de 2016 salio al mercado  la versión  3, rondando todas un precio  por debajo de los  $ 35 en el mercado americano.

También  han desarrollado un modelo más sencillo  en noviembre de 2015: la Raspberry Pi cero, con un tamaño más pequeño y limitado ,pero con posibilidades de E/S  y un coste ridículo de  sólo cinco dólares.

Desde 2016  tenemos disponibles la Raspberry Pi 3 Modelo B, la última placa de la familia de Raspberry Pi, una placa 10 veces más potente que la original (es decir la primera versión) ,  donde   lo mas destacable,  es que se ha añadido   conectividad inalámbrica integrada tanto por wifi (soportando los estándares  802.11 b/g/n) ,  como  por  Bluetooth ( versión 4.1).

Hablando de conectividad, la nueva placa  incorpora el chip BCM2837 junto el chip inalámbrico «combo» BCM43438  , lo cual  ha permitido  adaptar la funcionalidad inalámbrica en casi el mismo factor de forma de los modelos anteriores como el Raspberry Pi Modelo B + 1 y Raspberry Pi 2 Modelo B ( es decir aproximadamente del  tamaño de una tarjeta de crédito). De  hecho,  el único cambio  fisico, ha sido  que la posición de los LEDs los  han trasladado al otro lado de la ranura de la tarjeta SD para hacer espacio para la antena.

Ademas,para Raspberry Pi 3 Modelo B , Broadcom  ha apoyado un nuevo SoC, el  BCM2837, el cual  conserva la misma arquitectura básica que sus predecesores BCM2835 y BCM2836, por lo que todos los proyectos y tutoriales que se basan en este  hardware de la Raspberry  Pi continuarán funcionando.

broadcom

Comparable con el modelo  anterior (Raspberry pi 2 model b  ) , esta nueva placa   destaca  por usar un procesador   de  64  bits : un  ARM Cortex-A53  de  cuatro núcleos  a una velocidad de reloj  de 1,2 GHz  en lugar de un  Quad-Core Cortex A7 de 32 bits  a 900 MHz de su antecesor ( Raspberry Pi  2 modelo B), por lo  que vemos que el cambio de procesador  ha sido espectacular no solo por la velocidad de reloj superior (de 900 Mhz  a   1,2 GHz) ,  sino básicamente  por el cambio de arquitectura también ARM , pero  de 64 bits en lugar de la antigua de 32 bits .

La combinación final de un aumento del 33% en la velocidad de reloj  y con varias mejoras en la arquitectura, ha permitido  proporcionar un aumento del 50-60% en el rendimiento en el modo de 32 bits frente a la Raspberry Pi 2, o aproximadamente un factor de diez sobre la Raspberry Pi original.

Sobre la memoria  RAM,  cuenta  con 1GB LPDDR2 ( la versión anterior también contaba con 1GB)  y a nivel de gráficos, también han mejorado,   pues cuenta con  un Dual Core VideoCore IV ® Multimedia Co-procesador.



Todos los conectores anteriores  están en el mismo lugar y tienen  la misma funcionalidad, y para alimentar la placa  todavía se puede usar un  adaptador de alimentación de 5V micro-USB, pero en esta ocasión, están recomendando un adaptador 2.5A   (por si se  desean conectar dispositivos USB que consumen mucha energía  de la Raspberry Pi 3).

Vamos a identificar las partes de la  Raspberry Pi 3:


En el centro de la placa, vemos   el chip mas voluminoso  que constituye el cerebro del sistema , es decir el  chip  Broadcom  BCM2835, el cual  incluyen un procesador de 64 bits con cuatro núcleos  ARM Cortex corriendo a 1.2 Megahertz y  un procesador gráfico.

Ademas el ARM está vinculado a un   Módulo de memoria  1 Gigabyte   en la parte posterior del tablero

Sobre los conexiones disponibles ,sin embargo ,  no ha cambiado sustancialmente  , contando , como en la versión anterior , con las siguientes conexiones:

  • 4 Puertos  USB 2.0 (a la izquierda de  la imagen ).
  • Salida HDMI rev 1.3 y 1.4 para conectarse a un monitor o a un televisor.
  • Toma  Ethernet.
  • Jack de de 2  1/2″ (en la parte inferior tenemos un jack de audio estéreo y  vídeo compuesto).
  •  Interfaz de cámara (CSI).
  • Interfaz de Pantalla , es decir conexión via Display Serial Interface  (DSI) para conectar la pantalla (en la parte superior).
  • Lector  micro SD visible en la parte posterior de la placa  que es  utilizado con  una tarjeta micro SD como disco duro . Se recomienda  utilizar tarjetas SD  de al menos 16 GB.
  • Conector micro usb  para  la fuente de alimentación de  5V
  • Puerto 40 pines : una aparte muy importante de  la placa son precisamente  las conexiones del GPIO, de uso general de entrada / salida, el cual  permite conectar sensores y actuadores digitales. Es interesante destacar que Raspberry pi 3 mantiene el mismo cabezal de 40 pines que los anteriores versiones PI

Es importante mencionar que todos los puertos USB y Ethernet comparten el mismo canal USB, actuando como USB A ,adaptador Ethernet y concentrador USB
Esto podría ser importante si  el consumo de USB es demasiado alto pues algunos de los dispositivos pueden no funcionar correctamente de modo que no se deben conectar dispositivos usb que consumas mucha energia ( a no se qeu se alimente con un hub usb autoalimentado ).

Otra característica muy importante es que la  Raspberry 3 cuenta con  Wi-Fi y Bluetooth
de baja energía.  No es necesario conectar una antena externa pues a la Raspberryi 3, sus radios están conectados a esta antena de chip soldada directamente a la placa , la cual a pesar de su pequeño tamaño, esta antena debe ser capaz de recoger señales  Wi-Fi y  Bluetooth, incluso a través de las paredes-

Por ultimo , en la parte posterior encontramos el chip de comunicaciones





Para empezar a usar la RP 3,  tenemos que conectar a una pantalla a través de un cable HDMI. También tenemos que conectar un ratón y un teclado USB  a respectivos conectores USB ( normalmente un combo inalámbrico sólo usara un puerto USB)

Asimismo debemos conectar el cable de alimentación de 5V al menos 1Amp   por el conector   micro usb

Por ultimo, esta el  tema de  la tarjeta SD donde necesitamos copiar un sistema operativo pues sin esta,  la RP no hará absolutamente nada ( ni siquiera habrá señal de vídeo). Para ello necesitamos una tarjeta SD de al menos 8 GB (preferiblemente 16 GB ) e  instalar un sistema operativo

En  la página web principal de la  fundación Raspberry Pi iremos a descargas, y aquí
podemos descargar diferentes sistemas operativos, por ejemplo, Ubuntu mate o incluso windows 10.

También hay una herramienta llamada Noobs  que le permite instalar diferentes sistemas operativos de una manera muy fácil.


Existe una versión especial de ventanas especifico  para  la Raspberry  Pi  , y que es el más usado en esta placa llamado  Raspbian  y por tanto que es el mas  aconsejable . Nos iremos pues al sitio  oficial Raspbian   (en esta versión  están utilizando el mismo espacio de usuario de 32 bits Raspbian usada en otros dispositivos Raspberry Pi, pero en los próximos meses van a trabajar  el movimiento al modo de 64 bits.)

Jessie  está lleno de novedades, desde características y aplicaciones bastante interesantes a algunos cambios más sutiles en el diseño del sistema, como por ejemplo,al iniciar ahora su Raspberry Pi  la pantalla inicial  cambiara por completo  mostrando una imagen mas moderna . También el sistema incluirá por defecto algunas aplicaciones como un nuevo navegador , el famoso software  de RealVNC, para acceder a su Pi desde un escritorio remoto . Ademas ,  también incluye nuevos iconos para algunas aplicaciones, nuevo diseño para las ventanas y, cómo no, un sinfín de wallpapers nuevos para que decore el fondo de escritorio de su Raspberry Pi.

En la url de descarga, como se  aprecia en la imagen de abajo ,   se mantienen tanto la imagen de la versión previa mínima (Jessie Lite ) o la nueva de Jessie con escritorio:


Lógicamente si la SD es suficiente grande , lo interesante es descargar la primera  en lugar de la versión mínima, que ademas no incluye ninguna novedad.

Una vez decidida,  lo primero  es descargar la imagen correspondiente  en su ordenador

Para crear la imagen en la sd existen dos métodos  principalmente  , veamos el procedimiento tradicional:

  • Inserte la tarjeta SD en el lector de tarjetas SD  de su ordenador comprobando cual es la letra de unidad asignada. Se puede ver fácilmente la letra de la unidad, tal como G :, mirando en la columna izquierda del Explorador de Windows.
  • Puede utilizar la ranura para tarjetas SD, si usted tiene uno, o un adaptador SD barato en un puerto USB.
  • Descargar la utilidad Win32DiskImager desde la página del proyecto en SourceForge como un archivo zip; puede ejecutar esto desde una unidad USB.
  • Extraer el ejecutable desde el archivo zip y ejecutar la utilidad Win32DiskImager; puede que tenga que ejecutar esto como administrador. Haga clic derecho en el archivo y seleccione Ejecutar como administrador.
  • Seleccione el archivo de imagen que ha extraído anteriormente de Raspbian.
  • Seleccione la letra de la unidad de la tarjeta SD en la caja del dispositivo. Tenga cuidado de seleccionar la unidad correcta; si usted consigue el incorrecto puede destruir los datos en el disco duro de su ordenador! Si está utilizando una ranura para tarjetas SD en su ordenador y no puede ver la unidad en la ventana Win32DiskImager, intente utilizar un adaptador SD externa.
  • Haga clic en Escribir y esperar a que la escritura se complete.
  • Salir del administrador de archivos  y expulsar la tarjeta SD.

Existe un procedimiento alternativo que permite usar diferentes funcionalidades en diferentes sistemas operativos en una única herramienta

  • Ir a etcher.io donde podemos descargar el software para cada sistema operativo
    pudiéndose e elegir aquí el sistema operativo que desea para Mac, linux o Windows
  • Una vez descargado el sw  instale en su equipo y  ejecute
  • Ahora seleccione la imagen de Raspbian que descargo anteriormente del sitio  oficial Raspbian
  • Seleccione la unidad de tarjeta sd donde desee crear la imagen
  • Luego haga clic en flash, y la imagen será transferido a su tarjeta SD


Una vez creada la imagen de Raspbian en la SD ,ya puede insertar la SD en su Raspberry Pi en el adaptador de micro-sd , conectar un monitor por el hdmi , conectar un teclado y ratón en los  conectores USB, conectar la  con un cable ethernet  al router  conectividad a Internet y finalmente conectar la alimentación  para comprobar que la Raspberry arranca con la nueva imagen



Cuando la frambuesa Pi comienza a recibir energía el LED rojo marcado PWR se encenderá y el LED verde marcado OK o ACK en las versiones posteriores parpadeará en un patrón irregular para mostrar siempre que el Pi, seguidamente leera desde la tarjeta SD( tenga en cuenta que el BIOS para el RP3 esta
almacenados en la tarjeta SD.  Si todo va bien, y carga con éxito , raspbian comienza mostrando un texto de pantalla larga que le dice exactamente lo que está haciendo el so para empezar a trabajar.

La primera vez toma más tiempo para comenzar,pero después de un rato , la interfaz gráfica carga el escritorio pidiendo las credenciales por defecto (el nombre de usuario es «pi» y lla contraseña es raspberry para iniciar sesión )



Si el arranque no tiene éxito,  no mostrará nada en la pantalla, por lo que si tiene problemas repita los pasos anteriores o pruebe con otra micro sd



Lo siguiente, es  configurar la Raspberry Pi 3  :

  • Abra una ventana de terminal y escriba «sudo raspi -config» .
  • Esto le llevará a la pantalla de configuración:
    • Puede ampliar el sistema de archivos si lo necesita
    • Puede cambiar el usuario y la contraseña
    • Puede cambiar, configurar el idioma y la configuración regional
    • Puede activar la cámara en las opciones avanzadas
    • Puede activar, activar o desactivar algunos periféricos
  • Finalmente, también puede conectarse a diferentes redes Wi-Fi para poder conectarse a Internet ,opción que debería  gestionar para dar conectividad  a  la placa  y empezar  a hacer cosas  con esta :la nueva placa no es solo un dispositivo estupendo para programar sino que también es   ideal para jugar y experimentar incluso  para sus futuros proyectos de IoT.







Sin duda el producto es muy recomendable para muchas aplicaciones, incluso   supliendo  funciones de automatización que antes requerían un ordenador de sobremesa o por ejemplo como potente centro multimedia,

Por cierto, si le   interesa este modelo,   por unos 36€  puede conseguirlo  en Amazon

Monitorize su Raspberry Pi y Orange Pi


Puede ser muy útil monitorizar la carga de la CPU, la memoria y el uso de almacenamiento, y el tráfico de red de sus placas  a un estilo similar a  como lo hacen las  herramientas gráficas como System Monitor en Ubuntu que proporciona la mayor parte de la información, y monit que se puede usar en  servidores .

Recientemente se ha presentado  la utilidad RPi-Monitor para las placas Raspberry Pi ,Orange Pi  (versión parcheada) e incluso  para  la Banana Pi , y  como vamos a ver, es  muy fácil de instalar, proporcionando un panel gráfico limpio de muchas variables diferentes de lo que ocurren en nuestra placa.

En el caso de que tenga una placa Orange Pi ( en el ejemplo es la placa Orange Pi PC)  , lo recomendable es usar Armbian (versión servidor) , por lo que esta  sería  la plataforma ideal  para ejecutar RPi-Monitor (OPi-Monitor), pero el uso debe ser exactamente el mismo en Raspberry Pi aunque los pasos de instalación son algo diferentes .

Para instalar RPi-Monitor en Orange Pi PC ,One,etc   abra un terminal ssh  o acceda a la consola serie y puede instalar e iniciar el servicio con una sola línea de comandos:

 sudo armbianmonitor -r

Tras lanzar el comando , debería sacar por pantalla una salida similar a la siguiente:

/ _ \ _ __ __ _ _ __ __ _ ___ | _ \(_) | _ \ / ___|
| | | | ‘__/ _` | ‘_ \ / _` |/ _ \ | |_) | | | |_) | |
| |_| | | | (_| | | | | (_| | __/ | __/| | | __/| |___
\___/|_| \__,_|_| |_|\__, |\___| |_| |_| |_| \____|
|___/
Welcome to ARMBIAN 5.30 stable Ubuntu 16.04.2 LTS 3.4.113-sun8i
System load: 0.31 0.51 0.23 Up time: 3 min
Memory usage: 4 % of 1000MB IP: 192.168.1.48
CPU temp: 33°C
Usage of /: 8% of 15G
[ 0 security updates available, 73 updates total: apt upgrade ]
Last check: 2017-08-09 16:23
[ General system configuration: armbian-config ]
Last login: Wed Aug 9 16:24:46 2017
[email protected]:~# sudo armbianmonitor -r
Extracting templates from packages: 100% to 5 minutes. Be patient please
Selecting previously unselected package libxau6:armhf.
(Reading database … 43590 files and directories currently installed.)
Preparing to unpack …/libxau6_1%3a1.0.8-1_armhf.deb …
Unpacking libxau6:armhf (1:1.0.8-1) …
Selecting previously unselected package libxdmcp6:armhf.
Preparing to unpack …/libxdmcp6_1%3a1.1.2-1.1_armhf.deb …
Unpacking libxdmcp6:armhf (1:1.1.2-1.1) …
Selecting previously unselected package libxcb1:armhf.
Preparing to unpack …/libxcb1_1.11.1-1ubuntu1_armhf.deb …
Unpacking libxcb1:armhf (1.11.1-1ubuntu1) …
Selecting previously unselected package libx11-data.
Preparing to unpack …/libx11-data_2%3a1.6.3-1ubuntu2_all.deb …
Unpacking libx11-data (2:1.6.3-1ubuntu2) …
Selecting previously unselected package libx11-6:armhf.
Preparing to unpack …/libx11-6_2%3a1.6.3-1ubuntu2_armhf.deb …
Unpacking libx11-6:armhf (2:1.6.3-1ubuntu2) …
Selecting previously unselected package libxext6:armhf.
Preparing to unpack …/libxext6_2%3a1.3.3-1_armhf.deb …
Unpacking libxext6:armhf (2:1.3.3-1) …
Selecting previously unselected package fonts-dejavu-core.
Preparing to unpack …/fonts-dejavu-core_2.35-1_all.deb …
Unpacking fonts-dejavu-core (2.35-1) …
Selecting previously unselected package fontconfig-config.
Preparing to unpack …/fontconfig-config_2.11.94-0ubuntu1.1_all.deb …
Unpacking fontconfig-config (2.11.94-0ubuntu1.1) …
Selecting previously unselected package libfreetype6:armhf.
Preparing to unpack …/libfreetype6_2.6.1-0.1ubuntu2.3_armhf.deb …
Unpacking libfreetype6:armhf (2.6.1-0.1ubuntu2.3) …
Selecting previously unselected package libfontconfig1:armhf.
Preparing to unpack …/libfontconfig1_2.11.94-0ubuntu1.1_armhf.deb …
Unpacking libfontconfig1:armhf (2.11.94-0ubuntu1.1) …
Selecting previously unselected package fontconfig.
Preparing to unpack …/fontconfig_2.11.94-0ubuntu1.1_armhf.deb …
Unpacking fontconfig (2.11.94-0ubuntu1.1) …
Selecting previously unselected package libpixman-1-0:armhf.
Preparing to unpack …/libpixman-1-0_0.33.6-1_armhf.deb …
Unpacking libpixman-1-0:armhf (0.33.6-1) …
Selecting previously unselected package libxcb-render0:armhf.
Preparing to unpack …/libxcb-render0_1.11.1-1ubuntu1_armhf.deb …
Unpacking libxcb-render0:armhf (1.11.1-1ubuntu1) …
Selecting previously unselected package libxcb-shm0:armhf.
Preparing to unpack …/libxcb-shm0_1.11.1-1ubuntu1_armhf.deb …
Unpacking libxcb-shm0:armhf (1.11.1-1ubuntu1) …
Selecting previously unselected package libxrender1:armhf.
Preparing to unpack …/libxrender1_1%3a0.9.9-0ubuntu1_armhf.deb …
Unpacking libxrender1:armhf (1:0.9.9-0ubuntu1) …
Selecting previously unselected package libcairo2:armhf.
Preparing to unpack …/libcairo2_1.14.6-1_armhf.deb …
Unpacking libcairo2:armhf (1.14.6-1) …
Selecting previously unselected package libdatrie1:armhf.
Preparing to unpack …/libdatrie1_0.2.10-2_armhf.deb …
Unpacking libdatrie1:armhf (0.2.10-2) …
Selecting previously unselected package libdbi1:armhf.
Preparing to unpack …/libdbi1_0.9.0-4_armhf.deb …
Unpacking libdbi1:armhf (0.9.0-4) …
Selecting previously unselected package libencode-locale-perl.
Preparing to unpack …/libencode-locale-perl_1.05-1_all.deb …
Unpacking libencode-locale-perl (1.05-1) …
Selecting previously unselected package libfile-which-perl.
Preparing to unpack …/libfile-which-perl_1.19-1_all.deb …
Unpacking libfile-which-perl (1.19-1) …
Selecting previously unselected package libgraphite2-3:armhf.
Preparing to unpack …/libgraphite2-3_1.3.6-1ubuntu1_armhf.deb …
Unpacking libgraphite2-3:armhf (1.3.6-1ubuntu1) …
Selecting previously unselected package libharfbuzz0b:armhf.
Preparing to unpack …/libharfbuzz0b_1.0.1-1ubuntu0.1_armhf.deb …
Unpacking libharfbuzz0b:armhf (1.0.1-1ubuntu0.1) …
Selecting previously unselected package libtimedate-perl.
Preparing to unpack …/libtimedate-perl_2.3000-2_all.deb …
Unpacking libtimedate-perl (2.3000-2) …
Selecting previously unselected package libhttp-date-perl.
Preparing to unpack …/libhttp-date-perl_6.02-1_all.deb …
Unpacking libhttp-date-perl (6.02-1) …
Selecting previously unselected package libio-html-perl.
Preparing to unpack …/libio-html-perl_1.001-1_all.deb …
Unpacking libio-html-perl (1.001-1) …
Selecting previously unselected package liblwp-mediatypes-perl.
Preparing to unpack …/liblwp-mediatypes-perl_6.02-1_all.deb …
Unpacking liblwp-mediatypes-perl (6.02-1) …
Selecting previously unselected package liburi-perl.
Preparing to unpack …/liburi-perl_1.71-1_all.deb …
Unpacking liburi-perl (1.71-1) …
Selecting previously unselected package libhttp-message-perl.
Preparing to unpack …/libhttp-message-perl_6.11-1_all.deb …
Unpacking libhttp-message-perl (6.11-1) …
Selecting previously unselected package libhttp-daemon-perl.
Preparing to unpack …/libhttp-daemon-perl_6.01-1_all.deb …
Unpacking libhttp-daemon-perl (6.01-1) …
Selecting previously unselected package libipc-sharelite-perl.
Preparing to unpack …/libipc-sharelite-perl_0.17-3build3_armhf.deb …
Unpacking libipc-sharelite-perl (0.17-3build3) …
Selecting previously unselected package libjson-perl.
Preparing to unpack …/libjson-perl_2.90-1_all.deb …
Unpacking libjson-perl (2.90-1) …
Selecting previously unselected package libthai-data.
Preparing to unpack …/libthai-data_0.1.24-2_all.deb …
Unpacking libthai-data (0.1.24-2) …
Selecting previously unselected package libthai0:armhf.
Preparing to unpack …/libthai0_0.1.24-2_armhf.deb …
Unpacking libthai0:armhf (0.1.24-2) …
Selecting previously unselected package libpango-1.0-0:armhf.
Preparing to unpack …/libpango-1.0-0_1.38.1-1_armhf.deb …
Unpacking libpango-1.0-0:armhf (1.38.1-1) …
Selecting previously unselected package libpangoft2-1.0-0:armhf.
Preparing to unpack …/libpangoft2-1.0-0_1.38.1-1_armhf.deb …
Unpacking libpangoft2-1.0-0:armhf (1.38.1-1) …
Selecting previously unselected package libpangocairo-1.0-0:armhf.
Preparing to unpack …/libpangocairo-1.0-0_1.38.1-1_armhf.deb …
Unpacking libpangocairo-1.0-0:armhf (1.38.1-1) …
Selecting previously unselected package librrd4:armhf.
Preparing to unpack …/librrd4_1.5.5-4_armhf.deb …
Unpacking librrd4:armhf (1.5.5-4) …
Selecting previously unselected package librrds-perl:armhf.
Preparing to unpack …/librrds-perl_1.5.5-4_armhf.deb …
Unpacking librrds-perl:armhf (1.5.5-4) …
Selecting previously unselected package rpimonitor.
Preparing to unpack …/rpimonitor_2.10-1_all.deb …
Unpacking rpimonitor (2.10-1) …
Processing triggers for libc-bin (2.23-0ubuntu7) …
Processing triggers for man-db (2.7.5-1) …
Processing triggers for systemd (229-4ubuntu17) …
Processing triggers for ureadahead (0.100.0-19) …
Setting up libxau6:armhf (1:1.0.8-1) …
Setting up libxdmcp6:armhf (1:1.1.2-1.1) …
Setting up libxcb1:armhf (1.11.1-1ubuntu1) …
Setting up libx11-data (2:1.6.3-1ubuntu2) …
Setting up libx11-6:armhf (2:1.6.3-1ubuntu2) …
Setting up libxext6:armhf (2:1.3.3-1) …
Setting up fonts-dejavu-core (2.35-1) …
Setting up fontconfig-config (2.11.94-0ubuntu1.1) …
Setting up libfreetype6:armhf (2.6.1-0.1ubuntu2.3) …
Setting up libfontconfig1:armhf (2.11.94-0ubuntu1.1) …
Setting up fontconfig (2.11.94-0ubuntu1.1) …
Regenerating fonts cache… done.
Setting up libpixman-1-0:armhf (0.33.6-1) …
Setting up libxcb-render0:armhf (1.11.1-1ubuntu1) …
Setting up libxcb-shm0:armhf (1.11.1-1ubuntu1) …
Setting up libxrender1:armhf (1:0.9.9-0ubuntu1) …
Setting up libcairo2:armhf (1.14.6-1) …
Setting up libdatrie1:armhf (0.2.10-2) …
Setting up libdbi1:armhf (0.9.0-4) …
Setting up libencode-locale-perl (1.05-1) …
Setting up libfile-which-perl (1.19-1) …
Setting up libgraphite2-3:armhf (1.3.6-1ubuntu1) …
Setting up libharfbuzz0b:armhf (1.0.1-1ubuntu0.1) …
Setting up libtimedate-perl (2.3000-2) …
Setting up libhttp-date-perl (6.02-1) …
Setting up libio-html-perl (1.001-1) …
Setting up liblwp-mediatypes-perl (6.02-1) …
Setting up liburi-perl (1.71-1) …
Setting up libhttp-message-perl (6.11-1) …
Setting up libhttp-daemon-perl (6.01-1) …
Setting up libipc-sharelite-perl (0.17-3build3) …
Setting up libjson-perl (2.90-1) …
Setting up libthai-data (0.1.24-2) …
Setting up libthai0:armhf (0.1.24-2) …
Setting up libpango-1.0-0:armhf (1.38.1-1) …
Setting up libpangoft2-1.0-0:armhf (1.38.1-1) …
Setting up libpangocairo-1.0-0:armhf (1.38.1-1) …
Setting up librrd4:armhf (1.5.5-4) …
Setting up librrds-perl:armhf (1.5.5-4) …
Setting up rpimonitor (2.10-1) …
[ ok ] Starting rpimonitor (via systemctl): rpimonitor.service.
Processing triggers for libc-bin (2.23-0ubuntu7) …
Now patching RPi-Monitor to deal correctly with H3
Now you’re able to enjoy RPi-Monitor at http://192.168.1.48:8888
[email protected]:~#



Realmente en la instalación anterior en una Orange pi PC con ArmBian ,el comando tomó alrededor de mucho menos  de 8 minutos de los anunciados (unos 3 minutos)   y descargó e instaló los paquetes requeridos.

Si  la salida del log de ejecución  es mas corta que la anterior, o en la finalizacion  nos ofrece la url por defecto (http://192.168.0.112:8888)   ,es decir con una url diferente  a la que tengamos para conectarnos, probablemente  no  se habrá instalado correctamente por algún tipo de incompatibilidad de algún paquete que se tenga ya instalado ( por ejemplo el sw de cayenne que no funciona aún en una Orange pi Pc).

En cualquier caso, la solución es bastante simple: o desistalamos el paquete que sospechemos o lo mas rápido: volvemos a instalar ArmBian en la microSD (aqui puede ver los pasos)



Una vez completada la instalación correctamente, redirijase  a una ventana del navegador de su computadora a la URL que se proporciona al final del script para acceder a la interfaz web (en el  ejemplo http://192.168.1.48:8888)



Ahora haga clic en el botón verde de Inicio para que el sistema recopile datos automáticamente y terminará en la página de estado con información sobre la versión, el tiempo de actividad, el uso de la CPU, la temperatura, el uso de la memoria, el uso de tarjetas SD y el tráfico de red.



Eso es interesante , pero la parte favorita es la pestaña de Estadísticas pues muestra cuadros realmente limpios y útiles



Pueden ser confusas al principio ya que se utilizan dos escalas para elementos múltiples, con por ejemplo el izquierdo (0 a 100) que muestra el uso de la CPU en porcentaje y temperatura SoC, con la escala izquierda (0 a 5) usada para las otras métricas tales como frecuencia de CPU en GHz, CPUs Activas, etc … ,pero  cada elemento puede ser fácilmente desactivado y habilitado.

Existen 7 tipos de gráficos: Uptime, velocidades de carga / reloj / temperatura, detalles CPU Stats, memoria. Disks – boot, Disks – root y Network, y 6 opciones de actualización con la más rápida actualización cada 10 segundos para una ventana de 24 horas, y la más lenta cada 60 minutos para una vista de un año de la placa.

La pestaña Opciones sólo se utiliza para seleccionar el tiempo de actualización predeterminado y también puede acceder a los gráficos en el navegador de su teléfono inteligente explorando el núcleo QR en la sección Acerca de.



Por cierto, RPi-monitor es open source  ,lo que significa que puede estudiar el código,mejorarlo  y  reportar  bugs en  github. También puede obtener mas información y actualizaciones en el  blog del desarrollador.

Cómo instalar ArmBian en Orange Pi PC


Armbian es una distribución ligera basada en Debian o Ubuntu especializada para placas de desarrollo ARM. Compilado desde cero, contando con poderosas herramientas, desarrollo de software, y una comunidad vibrante.Otras placas ARM pueden ser las Raspberry PI, Odroid, Cubieboard… cada una de un fabricante distinto y luchando por hacerse con su espacio

Para instalar Armbian, primero debemos elegir entre un entorno gráfico o linea de comandos pues dependiendo lo que queramos hacer, elegiremos uno u otro sistema. Según la placa tendremos soporte completo con una de cuatro sistemas básicos  Debian Wheezy  (Jessie)  o   Ubuntu Trusty  (Xenial)

Ademas  dentro de esas distribuciones, podemos elegir entre «Legacy» y «Vanilla»,ambos estables y listos para producción, pero se debe elegir en base a nuestras necesidades, ya que su soporte básico es diferente:

  • Legacy: aceleración de vídeo, sistema al que conectar pantallas y otros periféricos, como teclado, ratón…
  • Vanilla: servidores sin monitor o periféricos, que se vayan a controlar remotamente por ssh ( por ejemplo desde el putty)

Más información acerca de Armbian se puede encontrar: Aquí  y se puede encontrar la guía de instalación: Aquí

Ok, ¿qué necesitamos para iniciar este pequeño proyecto?

Hardware necesario:

  1. Orange Pi PC
  2. 5V / 2A con el barril del CC Jack o el cable grueso del USB (utilicé 5V / 1,5A de mi teléfono viejo)
  3. Tarjeta SD – Clase 10!
  4. Teclado y ratón
  5. Cable HDMI
  6. Cable ethernet de LAN
  7. Lector de tarjetas

Software necesario:

  1. Descargar Armbian – Jessie,versión servidor  para el Orange Pi PC   Aquí
  2. Descargar SDFormatter: aqui
  3. Descargar Etcher: Here
  4. Descargar 7-Zip: Aquí
  5. Descargar Putty: aqui

Upzip, formato e instalación de Armbian a la tarjeta SD

Upzip, Formato e Instalación de Armbian a Tarjeta SD
  • Empezar a descargar Armbian (ver enlaces anteriores) e instalar SDFormatter, Etcher y 7-zip.
    (No estoy explicando cómo instalar esas aplicaciones porque es bastante sencillo.
  • Cuando esto se hace, abra la carpeta donde descargó la imagen de Armbian,
    Esto debe ser nombrado así:
    «Armbian_5.20_Orangepiplus_Debian_jessie_3.4.112_desktop.7z
  • Abra 7-zip y descomprima este archivo en un nuevo directorio para que tenga algo como: «Armbian_5.20_Orangepiplus_Debian_jessie_3.4.112_desktop.img
  • Conecte su tarjeta SD a su computadora, en este caso utilicé un lector de tarjetas USB
  • Iniciar SDformatter
    • Drive: Seleccione su tarjeta SD ( Compruebe esto! )
    • Vaya a las opciones -> «Ajuste del tamaño del formato» -> YES (El valor predeterminado es «No») -> OK
    • Compruebe nuevamente si la tarjeta SD está seleccionada en la sección «Drive».
    • Haga clic en «Formato»
  • Iniciar Etcher (ejecutar como Administrador!)
    • » Seleccionar imagen » -> Seleccione su unzipt:
      Archivo «Armbian_5.20_Orangepiplus_Debian_jessie_3.4.112_desktop.img»
    • Seleccione » Cambiar » para cambiar su letra de unidad para usted Tarjeta SD
    • Seleccione «Flash!» Y esperar hasta que esto se haga
  • Desconecte su tarjeta SD cuando se haya completado este proceso, use la opción «Quitar hardware y expulsar material de forma segura» en Windows para asegurarse de que está bien

Conecte su Orange Pi PC  y arranque por  primera vez con Armbian

 Ok, ahora es el momento de conectar todos sus dispositivos y cables para iniciar su Orange Pi!
  • Conecte un teclado + mouse a USB
  • Conecte su cable HDMI a su TV  o monitor
  • Conecte el cable LAN al enrutador / conmutador
  • Inserte la tarjeta SD en la ranura de la tarjeta SD
  • Por último, pero no menos importante, conecte el cable de alimentación a su Orange Pi (recuerde que no hay soporte en el Micro USB como fuente de alimentación)
  • ¡Que empiece la diversión!

¿Cómo arrancar?

El primer arranque toma alrededor de 3 minutos y luego se reinicia y tendrá que esperar otro minuto para iniciar sesión. Este retraso se debe a que el sistema actualiza la lista de paquetes y crea SWAP de emergencia de 128Mb en la tarjeta SD.

¿Cómo iniciar sesión?

Ingrese como nombre de usuario » root» en la consola o mediante SSH y use la contraseña » 1234″ . Se le pedirá que cambie esta contraseña en el primer inicio de sesión. A continuación, se le pedirá que cree una cuenta de usuario normal que esté sudo (admin) habilitada.
Incluso te está preguntando si quieres cambiar la resolución de la pantalla, pero para mí está bien en 720P.
Estoy usando la línea de comandos con SSH (masilla) la mayor parte del tiempo.

Su escritorio ya está listo para usar! :

Le mostrará algo como esto: donde como vemos aparece la dirección IP a la que nos podemos conectar por ssh

Inicie Putty y conéctese a la dirección IP de su Orange Pi así (ver captura de pantalla):

Nombre de host (o dirección IP): 192.168.1.48 (sólo mi ejemplo, cambie a su IP)
Puerto 22 (predeterminado)
Y haga clic en «Abrir»

Putty le dará un mensaje de seguridad la primera vez, simplemente haga clic en «Sí».

Ingrese con «root» como nombre de usuario, y su propia contraseña.

Actualizar, establecer una IP estática y deshabilitar raíz para iniciar sesión.

Su Orange Pi debe ejecutar el escritorio y SSH ahora mismo, pero queremos hacer más!

Estos 3 pasos no son obligatorios, pero me gustaría recomendarlo o al menos echarle un vistazo.

  • Actualizar / actualizar su Armbian
    Inicie sesión con Putty en su Orange Pi, y use este comando para actualizar / actualizar su Armbian:
    » Sudo apt-get update«  o simplemente   «apt-get update» si esta logado como root
    Después de esto:
    «Sudo apt-get upgrade -y » o simplemente apt-get upgrade -y  si esta logado como root     .En caso de error puede que tenga   que selecionar la opcion -f , es decir            apt-get -f install
  • Configurar un IP estático
    Quiero tener una dirección IP estática (no DHCP) en mi Orange Pi, así que sé con seguridad que estoy conectando a mi Orange Pi en la misma dirección IP todo el tiempo.
    Inicie sesión con Putty en su Orange Pi y utilice este comando ifconfig  para ver los detalles de su IP actual:

    [email protected]:~# ifconfig
    eth0 Link encap:Ethernet HWaddr d2:94:6d:f5:41:56
    inet addr:192.168.1.48 Bcast:192.168.1.255 Mask:255.255.255.0
    inet6 addr: fe80::d094:6dff:fef5:4156/64 Scope:Link
    UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
    RX packets:20090 errors:0 dropped:0 overruns:0 frame:0
    TX packets:9527 errors:0 dropped:0 overruns:0 carrier:0
    collisions:0 txqueuelen:1000
    RX bytes:24031895 (24.0 MB) TX bytes:757452 (757.4 KB)
    Interrupt:114
    lo Link encap:Local Loopback
    inet addr:127.0.0.1 Mask:255.0.0.0
    inet6 addr: ::1/128 Scope:Host
    UP LOOPBACK RUNNING MTU:16436 Metric:1
    RX packets:1 errors:0 dropped:0 overruns:0 frame:0
    TX packets:1 errors:0 dropped:0 overruns:0 carrier:0
    collisions:0 txqueuelen:0
    RX bytes:104 (104.0 B) TX bytes:104 (104.0 B)

    [email protected]:~#

  • En este caso, quiero usar esta dirección IP 192.168.1.48 como una dirección IP estática, pero usted tiene que comprobar qué dirección IP que desea utilizar en este rango.Tipo:
    «nano / etc / network / interfaces «, el texteditor Nano se abrirá y le mostrará la configuración de red, busque los detalles de «eth0», como esto:

source /etc/network/interfaces.d/*

# Wired adapter #1
allow-hotplug eth0
no-auto-down eth0
iface eth0 inet dhcp
#address 192.168.0.100
#netmask 255.255.255.0
#gateway 192.168.0.1
#dns-nameservers 8.8.8.8 8.8.4.4
# hwaddress ether # if you want to set MAC manually
# pre-up /sbin/ifconfig eth0 mtu 3838 # setting MTU for DHCP, static just: mtu 3838

# Wireless adapter #1
# Armbian ships with network-manager installed by default. To save you time
# and hassles consider using ‘sudo nmtui’ instead of configuring Wi-Fi settings
# manually. The below lines are only meant as an example how configuration could
# be done in an anachronistic way:
#
#allow-hotplug wlan0
#iface wlan0 inet dhcp
#address 192.168.0.100
#netmask 255.255.255.0
#gateway 192.168.0.1
#dns-nameservers 8.8.8.8 8.8.4.4
# wpa-conf /etc/wpa_supplicant/wpa_supplicant.conf
# Disable power saving on compatible chipsets (prevents SSH/connection dropouts over WiFi)
#wireless-mode Managed
#wireless-power off

# Local loopback
auto lo
iface lo inet loopback

  • Ahora necesitamos cambiar la parte » dhcp » a » static «, y llenar todos los detalles de la dirección

    IP.Cambiarlo así:# Wired adapter #1
    allow-hotplug eth0
    no-auto-down eth0
    iface eth0 inet static
    address 192.168.1.48
    netmask 255.255.255.0
    gateway 192.168.0.1
    #dns-nameservers 8.8.8.8 8.8.4.4
    # hwaddress ether # if you want to set MAC manually
    # pre-up /sbin/ifconfig eth0 mtu 3838 # setting MTU for DHCP, static just: mtu 3838# Wireless adapter #1
    # Armbian ships with network-manager installed by default. To save you time
    # and hassles consider using ‘sudo nmtui’ instead of configuring Wi-Fi settings
    # manually. The below lines are only meant as an example how configuration could
    # be done in an anachronistic way:
    #
    #allow-hotplug wlan0
    #iface wlan0 inet dhcp
    #address 192.168.0.100
    #netmask 255.255.255.0
    #gateway 192.168.0.1
    #dns-nameservers 8.8.8.8 8.8.4.4
    # wpa-conf /etc/wpa_supplicant/wpa_supplicant.conf
    # Disable power saving on compatible chipsets (prevents SSH/connection dropouts over WiFi)
    #wireless-mode Managed
    #wireless-power off# Local loopback
    auto lo
    iface lo inet loopback

    Guarde este documento pulsando » ctrl + x «, » Y » y pulse enter ( no cambie el nombre de archivo! )
    Ahora necesitamos reiniciar el servicio de red en Armbian, pero no sé por qué, reiniciando Armbian funciona muy bien aquí. Puede reiniciar tecleando este «reboot».

  • Putty le dará un mensaje » Server inesperadamente cerrado conexión de red «, pero eso no es extraño, que está reiniciando el Orange Pi.
    En putty utilice el botón «Restart ression» para reiniciar la conexión a su Orange Pi.Ahora cambiamos una dirección IP DHCP a una dirección IP estática para » ETH0 «.
  • Desactivar la conexión root de SSH en Armbian
    ¿Por qué debemos desactivar la cuenta de root para el inicio de sesión de SSH? Bastante simple, la seguridad !
    Casi todas las distribuciones de Linux tienen la cuenta «root», así que si alguien quiere hackear / fuerza bruta
    Un servidor Linux que están intentando iniciar sesión con esta cuenta. Al deshabilitar esta cuenta, primero deben encontrar una cuenta de usuario.Para solucionar este problema, debemos editar el archivo » sshd_config «, que es el archivo de configuración principal del servicio sshd. ¡Asegúrese de que su segunda cuenta funcione! Al principio, Armbian le pidió que creara una segunda cuenta de usuario con una contraseña. Cierre sesión en Putty e intente iniciar sesión con esta cuenta. En mi caso creé una cuenta » orangepi «.Tipo:
    » Sudo nano / etc / ssh / sshd_config «Encuentre esta parte: (en Nano puede buscar con «ctrl + w»)
    » PermitRootLogin «Te mostrará:
    # Autenticación:LoginGraceTime 120
    PermitRootLogin sí
    StrictModes síCambie el « PermitRootLogin  » a » PermitRootLogin no »
    Guardar esto golpeando » ctr + x «, Y (es) y pulse enter (no cambie el nombre del archivo!)
    Reinicie SSH escribiendo:
    » Sudo service ssh restart «Cierre la sesión e intente ingresar con «root», si ha cambiado esto correctamente, le dará un error ahora.
    «Acceso denegado».
    Inicia sesión con tu segunda cuenta ahora, en mi caso es «orangepi» y ya está!

Software adicional

Estos son sólo extra como:

  • GPIO
    Al igual que la Raspberry Pi (RPI), el Orange Pi (OP o OPI) tiene algunos GPIO para jugar.
    El RPI usa un programa llamado «WiringPi», pero para el Orange Pi tenemos «WiringOP»!
    Se puede encontrar más información: aquí y aquí

    • Ir a su homedirectory
    • Tipo: «clon de git https://github.com/zhaolei/WiringOP.git -b h3″
    • Tipo: «cd WiringOP»
    • Tipo: «sudo chmod + x ./build»
    • Tipo: «sudo ./build»
    • Tipo: «gpio readall» para ver una visión general de todos los puertos GPIO.
  • VNC sobre SSH
    Puedo copiar pasado este sitio web completo, pero toda la información es:Aquí
  • RPI-Monitor
    Puedo copiar pasado este sitio web completo, pero toda la información es:Aquí
  • Webmin
    Puedo copiar pasado este sitio web completo, pero toda la información es: Aquí

Cómo enviar ficheros grandes y no morir en el intento


Hay serias limitaciones en cuanto al tamaño máximo de ficheros que se pueden enviar por  correo electrónico, pudiéndose usarse como regla general, inlcuso   si usa servicios de correo de grandes empresas como Google (gmail)  o Microsft ( Hotmail),   nos conviene evitar adjuntar archivos de más de 10 MB de peso ya que excepto raras excepciones, suelen dar problemas.

Ademas por si fuera poco para terminar de empeorar el problema ,la forma en que los servicios de correo procesan los archivos hace que aumenten su peso cerca de un 30%,razón  por la cual algunos proveedores puedan recibir mensajes de hasta 25 MB, el peso total de los adjuntos que usted envía no debería exceder los 20 MB.

En cuanto gmail se  puede enviar varios archivos adjuntos en un mismo mensaje, pero en total no pueden superar los 25 MB.Si el archivo tiene más de 25 MB, Gmail añadirá automáticamente un enlace a Google Drive en vez de adjuntarlo. Así, el destinatario podrá descargárselo y acceder a él incluso si retiras el archivo de Google Drive.

Y en cuanto a hotmail ,el panorama tampoco es muy diferente,  pues es    tamaño total máximo de un mensaje de correo electrónico  tampoco  debería pasar  los  25Mb (el tamaño total incluye el encabezado del mensaje, el cuerpo del mensaje y cualquier archivo adjunto)

La misión pues de enviar un archivo grande (1 o 2GB)  parece imposible sin pasar por un servicio de almacenamiento en nube o por lo menos eso parecía   hasta que entrara la herramienta Send de Firefox.

Veamos los pasos para utilizar a esta potente herramienta gratuita:

  1. Acceder a la url  de Send,una manera de enviar archivos de hasta 2GB de tamaño mediante un enlace «encriptado, privado, seguro y que caducará automáticamente para que tus datos no sean accesibles en línea de por vida».
  2. Al ir integrada esta herramienta en Firefox,obliga a actualizar  a la ultima versiónfirefox.PNG
  3.  Nos obligara si tenemos instalada una versión antigua  actualizarnos  vía la url habitual de descarga (https://www.mozilla.org/es-ES/firefox/  )fire2
  4. Pulsaremos como puede verse en el botón de descarga y ejecutaremos el instalador que procederá a la sustitución de la versión que tubiee  previa de Firefox por la ultima versión (  en la fecha de publicación de estye post   la  v 54.0,1 en la versión de 32bits)
  5.  Ahora desde una ventana de un navegador ( no necesariamente  FireFox)   nos iremos a https://send.firefox.com/ .
  6. Su interfaz no puede ser más sencilla, y nos encontramos un pequeño recuadro sobre el que lanzar o seleccionar los archivos que queremos enviar donde ,como podemoes ver, nos recomiendan (por motivos de seguridad) que el archivo sea inferior a 1GB  (aunque podremos enviar hasta 2GB):send1.PNG
  7. Una vez que lo hagamos, comenzará a subirlo y después nos devolverá un enlace para que lo enviemos a otra personaenlace2.PNG
  8. Es interesante destacar que como vemos ,nos ofreces la opción de eliminarlo  por si cambiamos de opinión  pulsando en el botón  «Eliminar archivo«
  9. Muy importable : debemos saber que se autodestruirá  el  contenido del enlace al pasar 24 horas o cuando la otra persona se lo descargue por primer vez .





Por si ha quedado duda ,en el vídeo se puede ver el proceso de envió de ficheros grandes en acción:

Desarrollo de una app hibrida movil con Ionic 2 y Visual Studio


Ionic es un popular framework front-end JavaScript para desarrollar aplicaciones móviles multiplataforma usando Apache Cordova . El Marco Iónico da a las aplicaciones Cordova una apariencia nativa y ajusta automáticamente esa apariencia a través de las plataformas. Puede utilizar Visual Studio 2017 y Visual Studio Tools para Apache Cordova (TACO) para crear y depurar fácilmente aplicaciones multiplataforma Ionic.

En este artículo, vermos como configurar un entorno de desarrollo de Visual Studio 2017 para Ionic 2 y crear una versión Ionic 2 de la aplicación Weather que se muestra a continuación:

Aplicación de Tiempo Acabado

Requisitos

Para administrar, codificar, ejecutar y depurar aplicaciones Ionic 2 utilizando Visual Studio, debe instalar lo siguiente:

  • Visual Studio 2017
  • Herramientas de Visual Studio para Apache Cordova
  • Plantillas de Visual Studio Ionic 2
  • Dependencias de plantillas Ionic 2 (descritas a continuación)

Instalación de las plantillas de Ionic 2

  1. Si aún no lo ha hecho, instale Visual Studio 2017 y TACO.Bajo las portadas, las aplicaciones de Ionic son aplicaciones de Apache Cordova, necesitará un entorno de desarrollo de Cordova funcional antes de poder desarrollar aplicaciones usando Ionic.Compruebe que puede crear y ejecutar la aplicación predeterminada Cordova Blank . En Visual Studio, abra el menú Archivo , seleccione Nuevo y, a continuación, Proyecto . En el cuadro de diálogo del nuevo proyecto, expanda la sección de plantillas de JavaScript , seleccione Aplicaciones móviles y , a continuación, elija la plantilla de aplicación en blanco (Apache Cordova) . Dé al nuevo proyecto un Nombre y Ubicación y luego haga clic en el botón Aceptar . Presione F5 para crear y ejecutar el nuevo proyecto utilizando la nueva opción Simular en explorador . El navegador Chrome debe abrir y mostrar el contenido de la aplicación.
  2. Instale la plantilla de Ionic en Visual Studio seleccionando el menú Herramientas , luego Extensiones y actualizaciones …. En el cuadro de diálogo Extensiones y actualizaciones, seleccione Online . En el cuadro de búsqueda situado en la esquina superior derecha del cuadro de diálogo, escriba Ionic 2 . Seleccione la opción Ionic 2 Templates en la lista. Haga clic en el botón Descargar para iniciar la instalación.              De Como Obtener las Plantillas jónico                                 Los archivos de plantilla se descargarán, a continuación, Visual Studio iniciará automáticamente el proceso de instalación. Cuando se le solicite, haga clic en el botón Instalar para comenzar la instalación.                     Instalación de las Plantillas de Ionic
Nota:Las plantillas Ionic no pueden aparecer en Visual Studio hasta que se reinicie. Cierre y vuelva a abrir Visual Studio antes de continuar.

Creación de un proyecto Ionic en Visual Studio

  1. Crear un nuevo proyecto Ionic. Abra el menú Archivo , seleccione Nuevo y luego Proyecto . En el cuadro de diálogo del nuevo proyecto, expanda la sección de plantillas de TypeScript y, a continuación, seleccione Apache Cordova Apps . Ionic ofrece tres estilos de aplicación por defecto (otras plantillas están disponibles en línea): Blank , Sidemenu y Tabs ; Esto es un proyecto simple, así que selecciona la plantilla en blanco .Asigne al nuevo proyecto un nombre y una ubicación y, a continuación, haga clic en el botón Aceptar . Esta aplicación se convertirá más tarde en nuestro proyecto de aplicación meteorológica, por lo que probablemente debería llamarla aplicación meteorológica o aplicación meteorológica Ionic 2 para guardar el trabajo más tarde.Cuadro de Diálogo Nuevo Proyecto
  2. Compruebe el archivo Readme del nuevo proyecto de Ionic para cualquier herramienta adicional que se debe instalar para utilizar la plantilla.Nodo de dependencias                                                           En el momento de escribir este post, solo necesitará instalar la extensión NPM Task Runner .Los requisitos pueden cambiar a medida que se realizan actualizaciones a las plantillas. Para instalar las extensiones necesarias, abra el menú Herramientasy seleccione Extensiones y actualizaciones . Utilice la búsqueda para localizar e instalar las extensiones requeridas.
  3. Ionic es un marco pesado, que requiere una gran cantidad de herramientas y bibliotecas para operar. Una vez que Visual Studio crea el nuevo proyecto, inicia un proceso para descargar e instalar los componentes necesarios mediante Node Package Manager (npm). Espere unos minutos mientras se instalan los paquetes ncm de Ionic.
    Nota :Este proceso tomará varios minutos dependiendo del sistema y las velocidades de conexión a Internet.

    Para comprobar el progreso, abra el Explorador de soluciones y busque el nodo Dependencias . Debería ver Restaurar … si no lo hace, expanda el nodo Dependencias en el Administrador de soluciones y, a continuación, haga clic con el botón derecho en la carpeta npm y seleccione Restaurar paquetes .

    Nodo de dependencias del Explorador de soluciones

    Puede supervisar el proceso de instalación del paquete a través de la ventana de resultados de Visual Studio. Abra el menú Ver , luego seleccione Salida o utilice el método abreviado de teclado Ctrl-W + O :

    Corredor de tareas

  4. En este punto, usted tiene un proyecto de aplicación Ionic completo listo para funcionar. Para probar y depurar la aplicación en Visual Studio, seleccione una plataforma de destino en la Barra de herramientas estándar, seleccione un dispositivo de destino y pres F5 para ejecutar la aplicación en el destino seleccionado. El desarrollo de aplicaciones iOS requiere alguna configuración adicional                                                                                Aplicación JONICA Que se ejecuta en Android

Creación de la aplicación de tiempo

Ahora, vamos a hacer algo con esta aplicación que creaste. Usted tomará el proyecto de aplicación en blanco y lo convertirá en la aplicación de tiempo mostrada anteriormente. En las siguientes secciones, comenzará agregando una página de Condiciones actuales , luego conectará en un cuadro de búsqueda y, finalmente, agregará un área para mostrar los datos de pronóstico . Empecemos.

La aplicación utiliza el servicio gratuito OpenWeatherMap para recuperar las condiciones meteorológicas de una ubicación. Antes de poder utilizar el servicio, debe configurar una cuenta y solicitar una clave de API para su API Condiciones actuales.Apunte su navegador a OpenWeatherMap y configure una cuenta. Una vez que tenga un inicio de sesión válido, vaya a la página API del servicio y suscríbase al servicio de datos Tiempo actual y, a continuación, genere una clave de API.

Nota :Anote la clave de la API como lo necesitará más adelante en el código TypeScript de la aplicación.

Configuración del proyecto de aplicación

  1. Comience configurando algunas opciones de configuración para la aplicación.En Visual Studio Solution Explorer, haga doble clic en el archivo config.xmldel proyecto. Visual Studio abrirá un editor personalizado como el que se muestra en la siguiente figura:Modificación del archivo Config.xml de la Aplicación                          Como mínimo, establezca los valores de nombre de pantalla y nombre de paquete del proyecto; Puede que también desee actualizar los campos AutorDescripción .
  2. De forma predeterminada, la aplicación muestra datos meteorológicos basados ​​en la ubicación actual del dispositivo, por lo que necesitaremos utilizar el complemento Cordova Geolocation para añadir esta capacidad a nuestra aplicación. Puede utilizar las capacidades de geolocalización incorporadas del navegador, pero Cordova y Ionic proporcionan capacidades especiales que hacen que el uso de la geolocalización en una aplicación de Ionic sea un poco más fácil.Cambie a la pestaña Plugins del editor y seleccione el complemento Geolocation en la lista. Haga clic en el botón Agregar para agregar el complemento al proyecto.Añadiendo el plugin de Geolocalización de Córdova                 Presione la tecla Ctrl + S del teclado para guardar sus cambios, luego cierre el archivo del editor.
  3. Abra el archivo src\index.html del proyecto y cambie el título de la aplicación. Esto no es un paso obligatorio, pero si más tarde prueba la aplicación en el navegador, el título de la aplicación será correcto.
    <title>Weather App Ionic</title>

Generación de un proveedor de tiempo

Ahora, vamos a empezar a trabajar en el código de la aplicación. Por convención, las aplicaciones iónicas segregan fuentes de datos de otros tipos de código de aplicación utilizando un tipo de componente Proveedores especial. Dado que los datos meteorológicos provienen de una fuente externa y no queremos que el código de la aplicación llame directamente al servicio, haremos un proveedor de tiempo y pondremos allí todo el código de acceso a la aplicación.

  1. En el Explorador de soluciones, haga clic con el botón secundario en la carpeta src del proyecto y seleccione Agregar -> Nueva carpeta . Asigne un nombre a los providers carpetas y presione la tecla Intro . Esto crea una carpeta para todos los proveedores que usará la aplicación (solo tendremos una, pero muchas aplicaciones de Ionic tendrán varias).
  2. Haga clic con el botón derecho en la nueva carpeta de providers y seleccione Agregar -> Nuevo elemento . En el cuadro de diálogo que aparece, seleccione Ionic 2 Provider y, en el campo Name , escriba Weather.De Como para contactar el Proveedor de Servicios meteorológicos                                   La CLI de Ionic creará el proveedor en src\providers\Weather.ts
  3. Ahora que usted tiene el proveedor de Weather , usted tiene que decir Ionic sobre él. Abra el archivo src\app\app.module.ts del proyecto y agregue la línea siguiente a la sección de importaciones en la parte superior del archivo:
    import { WeatherProvider } from '../providers/weather';
  4. A continuación, agregue una referencia al proveedor de clima en la matriz de providers del archivo:
    providers: [WeatherProvider, {provide: ErrorHandler, useClass: IonicErrorHandler}]

    Guarde los cambios antes de continuar.

Codificación del proveedor de tiempo

En esta sección, agregaremos código al Proveedor de tiempo para conectarse con la API meteorológica externa y entregar datos a la aplicación.

  1. Abra el archivo src\providers\Weather.ts recién creado y modifique la importación @angular/http en la parte superior del archivo para que se vea como sigue:
    import { Http, Response } from '@angular/http';

    El componente HTTP se carga por defecto en cualquier proveedor, lo que está haciendo aquí es añadir el componente de respuesta que usaremos en el código del proveedor más adelante.

  2. Aún en la parte superior del archivo, agregue una importación que cargue el módulo toPromise :
    import 'rxjs/add/operator/toPromise';

    Cuando haya terminado, la sección de importaciones en la parte superior del archivo se verá así:

    import { Injectable } from '@angular/core'; import { Http, Response } from '@angular/http'; import 'rxjs/add/operator/map'; import 'rxjs/add/operator/toPromise';
  3. En la parte superior de la clase Weather , agregue las siguientes declaraciones de variables:
    private weatherEndpoint = 'http://api.openweathermap.org/data/2.5/'; private weatherKey = '';

    weatherKey variable weatherKey con la clave API que obtuvo anteriormente del servicio meteorológico.

  4. Después del constructor de la clase de weather , agregue el código siguiente:
    getCurrent(loc: any): Promise<any> { let url: string = this.makeDataURL(loc, 'weather'); return this.http.get(url) .toPromise() .then(this.extractData) .catch(this.handleError); } private makeDataURL(loc: any, command: string): string { //Build a weather service URL using the command string and //location data that we have. let uri = this.weatherEndpoint + command; //Do we have a location? if (loc.long) { //then use the 'grographical coordinates' version of the API uri += '?lat=' + loc.lat + '&lon=' + loc.long; } else { //Otherwise, use the zip code uri += '?zip=' + loc.zip; } //Configure output for imperial (English) measurements uri += '&units=imperial'; //Use the following instead for metric //uri += '&units=metric'; //Append the API Key to the end of the URI uri += '&APPID=' + this.weatherKey; //Return the value return uri; } //'Borrowed' from //https://angular.io/docs/ts/latest/guide/server-communication.html private extractData(res: Response) { //Convert the response to JSON format let body = res.json(); //Return the data (or nothing) return body || {}; } //'Borrowed' from //https://angular.io/docs/ts/latest/guide/server-communication.html private handleError(res: Response | any) { console.error('Entering handleError'); console.dir(res); return Promise.reject(res.message || res); }

    Al iniciar, la aplicación pasa la ubicación actual (longitud y latitud) a la función getCurrent . Al buscar una ubicación utilizando un código postal de Estados Unidos, se pasa el código postal en su lugar. getCurrent llama a la API apropiada para obtener los datos meteorológicos actuales, pero usa makeDataURL para dar formato a la URL de la solicitud correctamente dependiendo de si tiene una ubicación o un valor de código postal.

    La función extractData formatea los datos devueltos por la llamada API como JSON. Este código podría ser fácilmente incluido directamente en el método getCurrent , pero como verás más adelante, este código se utiliza más de una vez por la aplicación, por lo que tenía sentido para mover una función separada.

Crear la página Condiciones actuales

  1. Abra el archivo src\pages\home\home.html y reemplace el contenido del archivo por lo siguiente:
    <ion-header> <ion-toolbar> <ion-buttons right> <button ion-button (click)="refreshPage()"> <ion-icon name="refresh"></ion-icon> </button> </ion-buttons> <ion-title> Weather App (Ionic 2) </ion-title> </ion-toolbar> </ion-header> <ion-content padding> <ion-list no-lines> <!--show this if there are no items in the list--> <ion-item [hidden]="c_items.length > 0"> <p><strong>Weather data is not available</strong></p> </ion-item> <!--Display the current conditions data we have --> <ion-item *ngFor="let c_item of c_items"> <p><strong>{{c_item.name}}:</strong> {{c_item.value}}</p> </ion-item> </ion-list> </ion-content> <ion-footer> <ion-toolbar> <ion-title>Visual Studio Tools for Apache Cordova</ion-title> </ion-toolbar> </ion-footer>

    Lo que se ve en el archivo es referencias a componentes iónicos, así como algunos códigos Angulares también. Este marcado es un subconjunto del HTML de la página, el resto se encuentra en los archivos src\index.html y src\app\app.html . En la puesta en marcha, el marco iónico reemplaza el contenido de la etiqueta <ion-app></ion-app> del archivo src\index.htmlarchivo src\app\app.html <ion-nav [root]="rootPage"></ion-nav>continuación, pasa contenido HTML dentro y fuera de esa etiqueta como el usuario utiliza la aplicación. En este caso, cuando la aplicación se inicia, el contenido de la página src\pages\home\home.html se analiza y procesa.

    El encabezado contiene una barra de herramientas que muestra el título de la aplicación y un botón de actualización que el usuario puede tocar para actualizar los datos meteorológicos que se muestran en la página.

    La etiqueta de ion-content define la parte del contenido que comprende el contenido dinámico de la página. En este ejemplo, muestra una <ion-list>de elementos; Básicamente un listview. En este caso, procesa el contenido de la matriz c_items como una lista usando una directiva Angular: *ngFor="let c_item of c_items" que se *ngFor="let c_item of c_items"través de cada elemento de la matriz. A medida que el código loops, asigna cada elemento de la matriz a c_item , entonces el código de plantilla que sigue muestra las propiedades de name y value del objeto c_item . Verá cómo la matriz c_items se rellenará pronto.

  2. Abra el archivo src\pages\home\home.ts del proyecto. En la parte superior del archivo, añada las importaciones para el complemento Geolocalización y el proveedor de clima:
    import { Geolocation, Keyboard } from 'ionic-native'; import { WeatherProvider } from '../../providers/weather';
  3. También en la parte superior del archivo, modifique la importación ionic-angular por lo que se ve así:
    import { AlertController, LoadingController, NavController, Platform } from 'ionic-angular';

    Esto carga algunos componentes adicionales usados ​​por el código de la página:

    • AlertController gestiona la visualización de diálogos de alerta.
    • LoadingController gestiona la visualización de una hiladora de carga.
    • NavController gestiona la navegación entre las páginas.
    • Platform proporciona utilidades relacionadas con la plataforma.
  4. Dentro de la clase HomePage , agregue las siguientes declaraciones de variables:
    degreeStr: string = ' degrees (F)'; //an empty object (for now) to store our location data passed to the API currentLoc: any = {}; //current weather items array c_items: Array<any> = [];
  5. Agregue los siguientes parámetros al constructor de clase HomePage :
    public alertController: AlertController, public loadingCtrl: LoadingController, public platform: Platform, public weather: WeatherProvider,

    Cuando haya terminado, debería verse así:

    constructor( public alertController: AlertController, public loadingCtrl: LoadingController, public nav: NavController, public platform: Platform, public weather: WeatherProvider ) { }
  6. Reemplace la función openLink en el cuerpo de la clase HomePage con lo siguiente (la función openLink es parte de la plantilla en blanco iónica y no es utilizada por la aplicación Weather):
    ionViewDidLoad() { //Once the main view loads //and after the platform is ready... this.platform.ready().then(() => { //Setup a resume event listener document.addEventListener('resume', () => { //Get the local weather when the app resumes this.getLocalWeather(); }); //Populate the form with the current location data this.getLocalWeather(); }); } refreshPage() { this.showCurrent(); } getLocalWeather() { let locOptions = { 'maximumAge': 3000, 'timeout': 5000, 'enableHighAccuracy': true }; Geolocation.getCurrentPosition(locOptions).then(pos => { //Store our location object for later use this.currentLoc = { 'lat': pos.coords.latitude, 'long': pos.coords.longitude }; //and ask for the weather for the current location this.showCurrent(); }).catch(e => { console.error('Unable to determine current location'); if (e) { console.log('%s: %s', e.code, e.message); console.dir(e); } }) } showCurrent() { //clear out the previous array contents this.c_items = []; //Create the loading indicator let loader = this.loadingCtrl.create({ content: "Retrieving current conditions..." }); //Show the loading indicator loader.present(); this.weather.getCurrent(this.currentLoc).then( data => { //Hide the loading indicator loader.dismiss(); //Now, populate the array with data from the weather service if (data) { //We have data, so lets do something with it this.c_items = this.formatWeatherData(data); } else { //This really should never happen console.error('Error retrieving weather data: Data object is empty'); } }, error => { //Hide the loading indicator loader.dismiss(); console.error('Error retrieving weather data'); console.dir(error); this.showAlert(error); } ); } private formatWeatherData(data): any { //create a blank array to hold our results let tmpArray = []; //Add the weather data values to the array if (data.name) { //Location name will only be available for current conditions tmpArray.push({ 'name': 'Location', 'value': data.name }); } tmpArray.push({ 'name': 'Temperature', 'value': data.main.temp + this.degreeStr }); tmpArray.push({ 'name': 'Low', 'value': data.main.temp_min + this.degreeStr }); tmpArray.push({ 'name': 'High', 'value': data.main.temp_max + this.degreeStr }); tmpArray.push({ 'name': 'Humidity', 'value': data.main.humidity + '%' }); tmpArray.push({ 'name': 'Pressure', 'value': data.main.pressure + ' hPa' }); tmpArray.push({ 'name': 'Wind', 'value': data.wind.speed + ' mph' }); //Do we have visibility data? if (data.visibility) { tmpArray.push({ 'name': 'Visibility', 'value': data.visibility + ' meters' }); } //do we have sunrise/sunset data? if (data.sys.sunrise) { var sunriseDate = new Date(data.sys.sunrise * 1000); tmpArray.push({ 'name': 'Sunrise', 'value': sunriseDate.toLocaleTimeString() }); } if (data.sys.sunset) { var sunsetDate = new Date(data.sys.sunset * 1000); tmpArray.push({ 'name': 'Sunset', 'value': sunsetDate.toLocaleTimeString() }); } //Do we have a coordinates object? only if we passed it in on startup if (data.coord) { //Then grab long and lat tmpArray.push({ 'name': 'Latitude', 'value': data.coord.lat }); tmpArray.push({ 'name': 'Longitude', 'value': data.coord.lon }); } //Return the new array to the calling function return tmpArray; } showAlert(message: string) { let alert = this.alertController.create({ title: 'Error', subTitle: 'Source: Weather Service', message: message, buttons: [{ text: 'Sorry' }] }); alert.present(); }

    Hay un montón de código allí; Tomar unos minutos y estudiarlo. Esto es lo que hace:

    • ionViewDidLoad : ionViewDidLoad un evento que se ionViewDidLoad cuando la página finaliza la carga. En este caso, la función llama a la función getLocalWeather para iniciar el proceso de obtención de datos meteorológicos para la ubicación actual del dispositivo. Utiliza las capacidades del componente Platform para asegurarse de que no hace nada hasta que es seguro que el contenedor de aplicación nativo y el marco Ionic han finalizado la inicialización.
    • refreshPage : se ejecuta cuando el usuario de la aplicación hace clic en el botón Actualizar de la barra de herramientas. Aquí, actualiza los datos meteorológicos actuales en la página. Esta función obtiene más responsabilidades más adelante.
    • getLocalWeather – Determina la ubicación actual del dispositivo (usando el complemento Cordova Geolocation), luego llama a showCurrent para obtener los datos meteorológicos actuales.
    • showCurrent – Muestra el indicador de carga y luego llama al proveedor de tiempo para obtener datos meteorológicos para la ubicación especificada (ya sea una geolocalización o, posteriormente, un código postal).
    • formatWeatherData – Los resultados que obtiene la aplicación de la API meteorológica dependen de si la aplicación solicita las condiciones actuales o la previsión. No estamos pidiendo datos de pronóstico (todavía) pero, pero más tarde. Esta función construye un objeto de datos meteorológicos a partir de los resultados y tiene un código especial que construye el objeto apropiado en función de si se trata de condiciones actuales o de un pronóstico.
    • showAlert : muestra un cuadro de diálogo de error si se rompe algo.

Ejecute la aplicación en el navegador, un emulador, un simulador o un dispositivo físico conectado al ordenador. Si ejecuta la aplicación en el navegador, utilizando las capacidades de Cordova Simulate de Visual Studio 2017, puede ajustar las coordenadas del dispositivo simulado mediante el panel Geolocation;  Cuando se cargue la aplicación, se le solicitará que autorice el acceso de la aplicación a la ubicación actual del dispositivo, como se muestra a continuación:

Autorización de Geolocalización de Android

Cuando permite el acceso (no toque negar , ya que no podrá hacer mucho con la aplicación si lo hace), debería ver los datos meteorológicos actuales de la ubicación actual como se muestra en la siguiente figura:

Aplicación del tiempo: las Condiciones Actuales del tiempo

No es la aplicación completa de interfaz de usuario, pero al menos se pueden ver los resultados del tiempo. En la siguiente sección, agregamos el cuadro de búsqueda de código postal para que pueda obtener datos meteorológicos para una ubicación específica.

Nota :Si obtienes una pantalla en blanco cuando se inicia la aplicación, asegúrate de haber agregado el complemento Corolle Geolocation al proyecto.

Es útil disponer de datos meteorológicos para la ubicación actual, pero ¿qué pasa si viajas a algún lugar y quieres saber cómo será el tiempo cuando llegues? En esta sección, agregará un cuadro de búsqueda que los usuarios pueden utilizar para obtener datos meteorológicos para un código postal específico de los Estados Unidos.

Nota:El uso del código postal como criterio de búsqueda no funcionará fuera de los Estados Unidos; Si desea utilizar el nombre de la ciudad en su lugar, puede realizar pequeños ajustes a la llamada API del clima para cambiar la forma en que busca la API. Echa un vistazo a los documentos de la API para obtener más información.
  1. Abra el archivo src\pages\home\home.html del proyecto. Dentro del comienzo de la sección <ion-content> , justo antes de la etiqueta <ion-list> , añada la siguiente marca:
     <form (ngSubmit)="setZipCode()"> <ion-item> <ion-label>Type your zip code:</ion-label> <ion-input type="text" [(ngModel)]="searchInput" name="ZipCode"></ion-input> </ion-item> <button ion-button icon-left block> <ion-icon name="search"></ion-icon> Find Weather </button> </form>

    Esto agrega el campo de búsqueda en la parte superior de la página y dirige que la función setZipCode se ejecute cuando el usuario hace clic en el botón Buscar tiempo . La referencia a ngModel indica a Ionic (en realidad Angular) que asigna el valor en el campo de búsqueda a la variable searchInput la aplicación que verá en un segundo.

  2. Abra el archivo src\pages\home\home.ts del proyecto y agregue la siguiente declaración de variable a la parte superior de la clase HomePage (antes del constructor ):
    //Mapped to the search field searchInput: string = '';

    Esto define la variable que se rellenará automáticamente con cualquier cadena que el usuario agregue al campo de búsqueda.

  3. Finalmente, aún en el archivo src\pages\home\home.ts del proyecto, agregue la siguiente función a la clase HomePage :
    setZipCode() { //whenever the user enters a zip code, replace the current location //with the entered value, then show current weather for the selected //location. //Hide the keyboard if it's open, just in case Keyboard.close(); //Populate the currentLoc variable with the city name this.currentLoc = { 'zip': this.searchInput }; //Clear the Zip Code input field this.searchInput = ''; //get the weather for the specified city this.showCurrent(); }

    Esta función responde al usuario pulsando el botón Buscar tiempo y crea un objeto de ubicación y luego llama a la función showCurrent para recuperar los datos meteorológicos del código postal especificado. El código Keyboard.close() utiliza el complemento Ionic Keyboard para ocultar el teclado antes de iniciar la búsqueda. Si el código no lo hace, es posible que el teclado permanezca abierto, bloqueando parte de la página, a medida que la página se actualiza con los nuevos datos meteorológicos.

Cuando ejecute la aplicación, debería ver un campo de búsqueda en la parte superior de la página. Introduzca un código postal de los Estados Unidos y toque el botón para obtener datos meteorológicos para la ubicación especificada.

Aplicación del tiempo: las Condiciones Actuales del tiempo

Agregar una página de previsión meteorológica

La API de tiempo que la aplicación utiliza tiene una API para recuperar datos de pronóstico, así que permite mostrarlo también en la aplicación. Puede agregar otra página a la aplicación, a continuación, utilice un menú u otro método de navegación para cambiar entre vistas, pero el campo de búsqueda complica ese enfoque. En su lugar, utilizaremos un componente de segmento ionic  para dividir la página existente en dos partes: una para las condiciones actuales y otra para el pronóstico.

  1. Comience por actualizar el proveedor de clima para apoyar la obtención del pronóstico del servicio meteorológico. Abra el archivo src\providers\weather.ts del proyecto y agregue el código siguiente a la clase Weather .
    getForecast(loc: any): Promise<any> { let url: string = this.makeDataURL(loc, 'forecast'); return this.http.get(url) .toPromise() .then(this.extractData) .catch(this.handleError); }

    Para obtener el pronóstico, todo lo que el proveedor tiene que hacer es reemplazar el weather con la forecast en la URL de la API, de lo contrario el código es exactamente el mismo.

  2. A continuación, abra el archivo src\pages\home\home.html del proyecto.Eliminar la implementación actual <ion-list> :
    <ion-list no-lines> <!--show this if there are no items in the list--> <ion-item [hidden]="c_items.length > 0"> <p><strong>Weather data is not available</strong></p> </ion-item> <!--Display the current conditions data we have --> <ion-item *ngFor="let c_item of c_items"> <p><strong>{{c_item.name}}:</strong> {{c_item.value}}</p> </ion-item> </ion-list>

    Y reemplácelas por las siguientes:

    <ion-segment [(ngModel)]="displayMode"> <ion-segment-button value="current" (ionSelect)="showCurrent()"> Current </ion-segment-button> <ion-segment-button value="forecast" (ionSelect)="showForecast()"> Forecast </ion-segment-button> </ion-segment>

    0″>Weather data is not available

    {{c_item.name}}: {{c_item.value}}

    {{ f_items.length ? ‘Tap an item to view the forecast for the selected period.’: ‘Forecast data is not available at this time.’ }} {{item.period}}



    Esto agrega un segmento a la página usando el componente <ion-segment>y define dos segmentos: current y forecast . El atributo <div> con el [ngSwitch]="displayMode" intercambia en componentes separados <ion-list> basados ​​en el valor asignado a la variable displayMode la página.

  3. Ahora vamos a añadir el código TypeScript que hacen que todo esto funcione. Abra el archivo src\pages\home\home.ts del proyecto y agregue las siguientes declaraciones de variables a la parte superior de la clase HomePage.
    //This is used to set the Ionic Segment to the first segment currentMode: string = 'current'; // used to control which segment is displayed displayMode: string = this.currentMode; //holds forecast data, a separate row for each period f_items: Array<any> = []; //array of day strings used when displaying forecast data days: Array<string> = ['Sunday', 'Monday', 'Tuesday', 'Wednesday', 'Thursday', 'Friday', 'Saturday'];
  4. Cuando la página se cargue, queremos que la aplicación muestre las condiciones actuales de forma predeterminada, por lo que agregue el siguiente código a la función onViewDidLoad :
    //Switch to the Current segment this.displayMode = this.currentMode

    Esto establece this.displayMode a current . Agregue el código al oyente de sucesos de resume , el código resultante debería tener este aspecto:

    document.addEventListener('resume', () => { //Get the local weather when the app resumes //Switch to the Current segment this.displayMode = this.currentMode //then update it with local weather conditions this.getLocalWeather(); });
  5. Ahora que la página muestra dos segmentos, la función refreshPagenecesita saber qué parte de la página debe actualizarse. Reemplace la función actual refreshPage con el código siguiente:
    refreshPage() { //Which page are we looking at now? if (this.displayMode === this.currentMode) { this.showCurrent(); } else { this.showForecast(); } }
  6. La función setZipCode carga por defecto a las condiciones actuales de carga cuando se introduce un código postal, por lo que debe cambiar a la pestaña Actual antes de obtener resultados. Agregue las siguientes líneas a la función antes de la llamada a this.showCurrent() :
    //Switch to the 'current' tab this.displayMode = this.currentMode;

    La función completa debería tener este aspecto:

    setZipCode() { //whenever the user enters a zip code, replace the current location //with the entered value, then show current weather for the selected //location. //Hide the keyboard if it's open, just in case Keyboard.close(); //Populate the currentLoc variable with the city name this.currentLoc = { 'zip': this.searchInput }; //Clear the Zip Code input field this.searchInput = ''; //Switch to the 'current' tab this.displayMode = this.currentMode; //get the weather for the specified city this.showCurrent(); }
  7. Por último, agregue la función showForecast a la clase HomePage :
    showForecast() { //clear out the previous array contents this.f_items = []; //Create the loading indicator let loader = this.loadingCtrl.create({ content: "Retrieving forecast..." }); //Show the loading indicator loader.present(); this.weather.getForecast(this.currentLoc).then( data => { //Hide the loading indicator loader.dismiss(); //Now, populate the array with data from the weather service //Do we have some data? if (data) { //Then lets build the results array we need //Process each forecast period in the array for (let period of data.list) { //Create a 'record' consisting of a time period's results let weatherValues: any = this.formatWeatherData(period); //Append this, along with the time period information, into the forecast //items array. //Get the forecast date as a date object let d = new Date(period.dt_txt); //Determe the day of the week let day = this.days[d.getDay()]; //And the time let tm = d.toLocaleTimeString(); //Create a new object in the results array for this period this.f_items.push({ 'period': day + ' at ' + tm, 'values': weatherValues }); } } else { //This really should never happen console.error('Error displaying weather data: Data object is empty'); } }, error => { //Hide the loading indicator loader.dismiss(); console.error("Error retrieving weather data"); console.dir(error); this.showAlert(error); } ); }

    Esta función obtiene los datos de pronóstico, luego los formatea para mostrarlo en dos páginas. En primer lugar, se construye una serie de períodos de tiempo que representan los diferentes períodos de pronóstico. Luego, para cada período, agrega un objeto que contiene los datos de pronóstico para ese período. El segmento de pronóstico de la página muestra la lista de períodos de pronóstico y, al pulsar en una entrada, la aplicación eventualmente (verá cómo en la siguiente sección) abre una página separada para mostrar los detalles.

En este punto, si ejecuta la aplicación, debería ver lo siguiente:

Aplicación de Tiempo Acabado

Toque la pestaña de pronóstico y verá la lista de períodos de previsión que se muestra en la siguiente figura:

Aplicación de Tiempo Acabado

Cuando pulsa en un elemento de pronóstico, no pasa nada (por ahora); Que es porque necesitamos una página para mostrar los datos, y no ha agregado uno todavía.

Cómo añadir una página de detalles del tiempo

  1. Para agregar una nueva página a la aplicación, en el Explorador de soluciones, haga clic con el botón secundario en la carpeta src\pages , seleccione Agregar -> Nuevo elemento …. En la lista de opciones que aparece, seleccione Ionic 2 Page , dale un nombre de WeatherDetail y WeatherDetail clic en el botón Add .Una Página para contactar a la Aplicación                                                                 Visual Studio creará una nueva carpeta denominada WeatherDetail en src\pages\ y la rellenará con los archivos de origen de la nueva página: weather-detail.ts , weather-detail.html y weather-detail.scss .Explorador de soluciones con La Página WeatherDetail
  2. Como cuando agregó un proveedor de la aplicación, cuando se agrega una página, es necesario actualizar la configuración de la aplicación para utilizarlo. Abra el proyecto de src\app\app.module.tsarchivo y agregue la siguiente importinstrucción al principio del archivo:
    import { WeatherDetailPage } from '../pages/weatherdetail/weatherdetail';
  3. A continuación, agregue una referencia al WeatherDetailPagecomponente al declarationsentryComponentsmatrices como se muestra a continuación:
    @NgModule({ declarations: [ MyApp, HomePage, WeatherDetailPage ], imports: [ IonicModule.forRoot(MyApp) ], bootstrap: [IonicApp], entryComponents: [ MyApp, HomePage, WeatherDetailPage ], providers: [Weather, { provide: ErrorHandler, useClass: IonicErrorHandler }] }) export class AppModule { }
  4. Abrir el proyecto de src\pages\weatherdetail\weatherdetail.htmly reemplazar su contenido con el siguiente marcado:
    <ion-header> <ion-navbar> <ion-title>Forecast</ion-title> </ion-navbar> </ion-header> <ion-content padding> <ion-list> <!--show this if there are no items in the list--> <ion-item [hidden]="forecast.values.length > 0"> <p><strong>Weather data is not available</strong></p> </ion-item> <ion-item [hidden]="forecast.values.length < 1"> Period: {{forecast.period}} </ion-item> <ion-item *ngFor="let item of forecast.values"> <p><strong>{{item.name}}:</strong> {{item.value}}</p> </ion-item> </ion-list> </ion-content> <ion-footer> <ion-toolbar> <ion-title>Visual Studio Tools for Apache Cordova</ion-title> </ion-toolbar> </ion-footer>

    Esto crea una página que muestra el elemento de predicción seleccionado como una lista de namevaluelos valores.

  5. Abra el proyecto de src\pages\weatherdetail\weatherdetail.tsarchivo y reemplazar su contenido con el siguiente código:
    import { Component } from '@angular/core'; import { NavController, NavParams } from 'ionic-angular'; @Component({ selector: 'page-weather-detail', templateUrl: 'weatherdetail.html' }) export class WeatherDetailPage { forecast: any; constructor(public navCtrl: NavController, public navParams: NavParams) { //Pull the selected forecast off of navParams this.forecast = this.navParams.get('forecast'); } ionViewDidLoad() { console.log('Weather Detail page loaded'); } }

    Observe que no hay ningún código real en la página, que se debe a la plantilla HTML se encarga de hacer que el Ionic de datos y se encarga de la página de navegación automáticamente. Los tres cambios importantes son:

    • La adición de un NavParamscomponente a la página, que es responsable de transmitir datos entre páginas.
    • La adición de una forecastvariable:
      forecast: any;

      Esta variable es el almacenamiento para el objeto de previsión pasa a la página cuando se abre. Contiene los datos correspondientes al período de predicción actual. La página HTML referencias esta variable como la fuente de los datos que hace que en la página.

    • La adición de una sola línea de código al constructor:
      this.forecast = this.navParams.get('forecast');

      Esto asigna el local de this.forecastobjeto para los datos pasados en el forecastobjeto envía a través del NavParamscomponente

  6. Ahora tenemos que decirle al forecastsegmento de la forma de abrir la página de detalles de pronóstico cuando el usuario pulsa sobre un elemento de la lista. Abrir el proyecto de src\pages\home\home.tsy agregue la siguiente importinstrucción al principio del archivo:
    import { WeatherDetailPage } from '../weatherdetail/weatherdetail';
  7. Todavía en src\pages\home\home.ts, agregue la viewForecastfunción para la clase:
    viewForecast(item) { //When the user selects one of the Forecast periods, //open up the details page for the selected period. this.nav.push(WeatherDetailPage, { 'forecast': item }); }

    HTML de la página ya tiene una referencia a esta función:

    <button detail-push ion-item *ngFor="let item of f_items" (click)="viewForecast(item)"> <ion-icon name="time" item-left></ion-icon> {{item.period}} </button>

Al ejecutar la aplicación ahora, usted debería ser capaz de abrir la previsión de un toque en uno de los períodos de predicción de la lista:

Aplicación página del tiempo Pronóstico

La navegación de la página es manejada por  Ionic y angular, estos  se encargan de añadir la flecha hacia atrás en la esquina izquierda de la barra de herramientas y el cierre de la página cuando se ha intervenido.

¡Eso es! Usted ha completado la Aplicación.



Fuente docs.microsoft.com







Sencillo contador de energía para hogar


Desde que cambió la normativa que regulaba el uso de limitador  de la potencia contratada , gracias a los contadores inteligentes  con tele-gestión que van instalados aparte ( normalmente centralizados en una parte de edificio aparte)y que integran ademas  la habilidad de limitar ( o mejor dicho interrumpir) el suministro la potencia desde estos en función de la potencia contratada , en muchos casos  y  en muchas viviendas ha quedado libre el hueco  donde residía el antiguo  ICP magnetotérmico  que hacia de limitador  y que  instalaba la compañía suministradora

Este hueco  en la caja ICT  que ha quedado vacante normalmente ubicado a  la derecha de la caja de distribución de corriente alterna , es ideal  para instalar  un sencillo panel  muy económico que nos va ayudar muchísimo a concienciarnos de nuestro consumo energético en tiempo real   y por supuesto realizar las acciones correctores

El panel digital ,como se observa en la imagen superior ya montado,   encaja en la parte del hueco dejado por el antiguo magnetotérmico , aunque según el tipo de caja habrá que rebajar algo mas el hueco  con una lima para que encaje perfectamente en el hueco ,   y como se puede  apreciar ,es bastante llamativo visualmente gracias  a su luz de fondo azulada  mostrando en tiempo real   las siguientes medidas:

  • Tensión en voltios de la red de suministro ca
  • Intensidad en amperios del
  • Potencia instantánea consumida en Watios
  • Acumulado de  energía consumida wn Kw/h







El instrumento calcula la potencia activa usando la formula  P = U * I * (Cos ) donde  (Cos ) indica  el factor de potencia .

El factor de potencia o coseno de “fi” (Cos ) representa el valor del ángulo que se forma al representar gráficamente la potencia activa (P) y la potencia aparente (S), es decir, la relación existente entre la potencia real de trabajo y la potencia total consumida por la carga o el consumidor conectado a un circuito eléctrico de corriente alterna.

En los circuitos inductivos, como ocurre con los motores, transformadores y la mayoría de los dispositivos o aparatos que trabajan con algún tipo de bobinado, el valor del factor de potencia se muestra siempre con una fracción decimal menor que la unidad ,lo cual realmente indica  el retraso o desfase que produce la carga inductiva en la sinusoide correspondiente a la intensidad de la corriente con respecto a la sinusoide de la tensión o voltaje.

Por ejemplo un  motor de corriente alterna con un  factor  de  potencia  o  Cos  = 0,95 ,  por  ejemplo,  será  mucho  más  eficiente  que  otro  que  posea  un  Cos  = 0,85 .

Instalación

Como panel hemos elegido el modelo  Elegiac AC        de bajo coste (18,99€ )  que  tiene un tamaño muy compacto (90x50x25mm), alimentándose directamente a la red 110V-220V ( frecuencia de trabajo: 45-65Hz) ,y  que  soporta  hasta 100A / 22000W con una precisión de  1.0.

Ademas de  presentar parámetros eléctricos función de medición (tensión, corriente, potencia activa, potencia) cuenta con una función de alarma de sobrecarga cuyo  umbral de alarma se puede preseleccionar.

Una ventaja de este panel es que no necesita  fuente  de alimentación externa al llevarla integrada  en esta , lo  que significa en la practica  que únicamente habrá que alimentarla con 220 V c.a. .

La instalación es muy sencilla :

  • Cortamos la alimentación general ( normalmente desde el mangenetotermico de entrada de la red)
  • Insertaremos el panel digital  bien en la caja ICT en los huecos libres del limitador o bien con un belcro en cualquier punto que nos resulte atractivo visualmente
  • Alimentamos el panel  directamente  con 220oV , eso si , !con mucho cuidado de no equivocarnos donde  se conectan los hilos del  toroide!  (en la foto de bajo los bornes serian los dos inferiores)
  • Se hacer pasar uno de los cables de alimentación  general  ( o circuito  a medir  ,preferiblemente la fase ) por el interior del toroide
  • Se conectan  los dos hilos del toroide a los bornes correspondientes del panel(en la foto de bajo los bornes serian los dos superiores)
  • Restituimos el suministro de ca
  • Ajustaremos los parametros de luz

Conviene recordar que por seguridad cuando trabaje en cuadros de baja tensión siempre trabaje cortando la alimentación general y asegúrese después con un polimetro o un buscapolos que efectivamente no hay tensión

Obviamente si no se tiene experiencia en cableados de baja tensión o no esta seguro de la instalación , le  recomendamos encarecidamente  que este tipo de trabajos lo realice un instalador  o un electricista pues  manejar por error tensiones de ca puede ser peligroso  .





Ajustes
1. Luz de fondo

El control de luz de fondo se puede ajustarse presionando brevemente el botón para encender o apagar la luz de fondo,de modo que quedara almacenado  el estado de retroiluminación de almacenamiento automático.

2. Reseteo de las lecturas

  • Paso 1: Pulse el botón de encendido durante 5 segundos hasta que la pantalla digital parpadee, luego suelte el botón;
  • Paso 2: Si vuelve a pulsar el botón, los datos de consumo se borran y se borran para dejar de parpadear;
  • Paso 3: Si vuelve a pulsar el botón durante 5 segundos hasta que no parpadee, los datos de carga no se borran y la salida se borra.
  1. Ajustes del valor de la alarma
  • Paso 1: Pulse el botón, cuando la pantalla LCD muestre «SET CLr» después del botón de liberación, ajuste el valor en el informe de estado de energía;
  • Paso 2: El área de potencia muestra el valor actual de la alarma de alimentación y el dígito más bajo comienza a parpadear, entonces puede presionar el botón del +1 digital, cuando no haya operación de tecla más de tres segundos, cambia automáticamente por ajuste digital corto como encima;
  • Paso 3: Después de la configuración, presione el botón más de cinco segundos para guardar y salir automáticamente, el alcance del umbral de potencia activa establecido para el 0.0 ~ 22.0kW.
