Cómo continuar una impresión 3D parada


Las impresoras 3D constituyen  una de las herramientas de prototipado mas rápidas y baratas que existen hoy en día , lo cual se hace evidente no solo en las aplicaciones  industriales sino también   para aplicaciones para los  aficionados por su gran versatilidad, por ejemplo ,( para contener  nuestros diseños  de forma mucho  eficiente que con el mecanizado manual ) y desde luego por sus resultados  profesionales.

Todavía hay muchas mejoras en lo que respecta a  tecnología de impresión 3d  pues suele ser habituales fallos de alineamiento que terminan malogrando la impresión como la  falta de filamento, obtrusión en la boquilla de impresión , cuelgue de la impresora , etc, pero sin duda aunque ,  todos esto fallos citados son muy importantes , quizás una  de las  graves , es que  dado que muchas veces se  usa  memoria no volátil en los trabajos de impresión en 3d que  hacen qeu  si se apaga accidentalmente o incluso se quite la tarjeta SD., que estos  trabajo NO  se pueden reanudar   (incluso estando casi  acabados), lo cual genera  bastante fustracción porque nos obligara a repetir el largo proceso de impresión con el consiguiente gasto  de energía, material(filamento)  y sobre todo mucho  tiempo  para volver a repetir la pieza

Trabajos previos

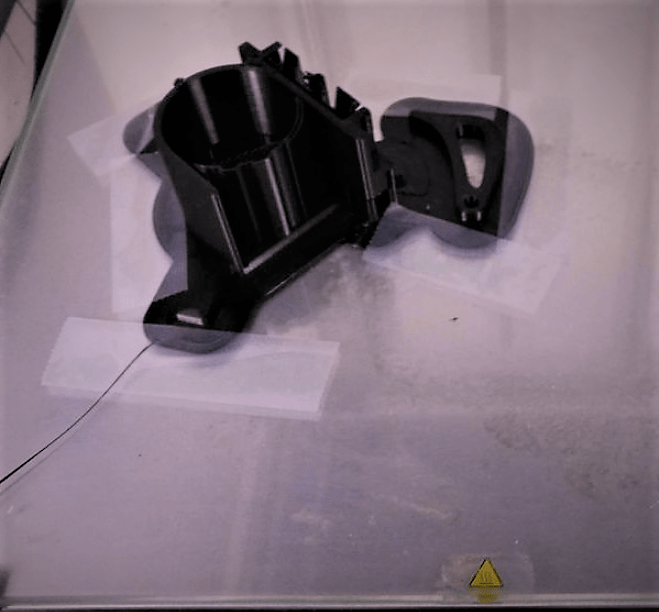

Ante el problema de reanudar una impresión detenida , debemos saber que el tiempo puede correr en nuestra contra, pues una vez se haya enfriado la placa de la estructura ( la cama caliente), el objeto dejara de tener adherencia a la placa , así que si cuando la placa esté todavía caliente, tenemos que asegurar que el trabajo de impresión no se mueve, por lo que deberíamos sacar una cantidad generosa de cinta  adhesiva  y colocarlo  sobre el borde de la impresión en 3d a la placa para que no se vuela si pretendemos intentar seguir con la impresión

Ahora , una vez fijada la pieza a la placa  para reanudar la impresión a donde estaba, tenemos que averiguar donde se paró. Hay dos formas de saber esto,aunque  estamos seguro de que sólo va a hacer una de estas formas;

  1. Encontrar la altura en mm y medir la altura con una cinta métrica.
  2. Contar cada monocapa impresa dado que es visible al ojo humano, pero como muy tedioso y largo de  hacer (no vale la pena)

Dado lo tedioso y largo que puede llegar a ser realmente contar  las capas individuales, sólo vamos a emplear una técnica aseada para encontrar el número de capas( es decir la opción  primera).

  • Midamos la altura del objeto impreso desde la placa hasta la capa superior ( por ejemplo 35mm)
  • La altura de cada capa es de 0,15 mm por capa usando filamento y boquilla standard, también se puede encontrar la altura de cada capa en el ajuste de impresión que se tiene en el gcode. Por defecto la unidad es mm por capa.
  • Para calcular cuántas capas aparecen dividiremos la altura del objeto hasta donde consiguió imprimir entre 0.15m , es decir en el ejemplo seria 35mm/0.15=233,3333333333 capas



Reanudar la impresión

En primer lugar, vamos a verificar  la altura de la capa es la calculada cuando se detuvo ( en el ejemplo de  233 capas ).  Abra el sw que utilice de Sliceing ( de cortado )  como por ejemplo el famoso sw de  Ultimaker Cura

Ahora si suponemos  usamos  el programa Cura  , nos vamos al menu Ver ,  u seleccionamos Vista de  Capara y tenemos que usar el deslizador de capa  hasta llegar  hasta la capar  que nos interese ( en el ejemplo hasta la capa 233th) . Si se ve la misma con el programa Cura  tal  como lo tiene físicamente , entonces es probablemente que el resultado sea correcto o alrededor de esa altura. (  claramente es difícil decir precisamente puesto que sólo obtendrá una resolución de 1mm que es alrededor 7 capas).









Ahora a  continuación, busque el fichero  con extensión .gcode  generado con el programa Cura . Cuando lo tenga ubicado ábralo con  un editor de texto  ASCII  (no utilice el Bloc de notas) como por ejemplo con los  famosos programas gratuitos  Textpad  o el Notepad ++.

Podrá observar que es un archivo enorme por lo que podría tomar  tiempo recorrerlo razón por la que se recomienda usar programas de edición de texto avanzado  comos  Textpad  o el Notepad ++  ( y no el bloc de nota de Windows )



Observe  que el gcode de cada linea usa la cabera  «; LAYER: X  ( donde x es el numero de linea  a al qeu va referida ) y termina en ;TIME_ELAPSED:xxx.xxx ( indica aproximadamente el  tiempo necesario de impresión para esa capa)

Ahora necesitaremos retocar el fichero eliminando todo el g-code comprendido desde la capa 0  hasta la capa calculada  ( es decir, en el ejemplo  todas  las líneas en el medio entre las  capa: 0 y; capa: 233.)



 Una vez quitadas las lineas, tambien es interesante actualizar la linea  referida al conteo global de capas  (LAYER_COUNT:cccc  donde  cc= MAX -h)  y luego   guardar el nuevo archivo con un nuevo nombre de archivo por si acaso borramos el  original.

Ahora  como una comprobación  , arranque   el programa Cura ( o el sw que utilice  ) , abra el nuevo fichero  gcode   y vea con  la vista preliminar  la impresión flotante  que debería ser la porción que  falta de imprimir

Si su estimación de altura de la capa no es completamente exacta va a ver la impresión en el aire, o puede que colisione con capas antiguas : obviamente deberá cancelar la impresión inmediatamente  y  necesitará volver a reajustar el archivo de gcode en consecuencia (sumando o restando capas) hasta llegar a la cantidad justa para terminar el trabajo









Una respuesta a “Cómo continuar una impresión 3D parada

  1. Luis febrero 22, 2021 / 6:44 am

    Me fue de mucha utilidad. Solo indicar, que para poder visualizar en el CURA, también se deben actualizar los valores de las capas restantes. Por ejemplo si eran 170 capas, y comenzáramos en la 120, pues la capa 120 ahora será la capa 0, la 121 será la 1, y así sucesivamente, hasta llegar a renombrar a la capa 169, como la capa 49.
