Como reparar una bateria de portatil que no carga


Es frecuente que tras un largo periodo de inactividad  de un ordenador  portatil , quizás  mas prolongado de lo habitual,  desgraciadamente   la batería interna se niegue a  cargar.

Lo normal es que intentemos reanimarla  en  numerosos  intentos de cargas profundas,   teniendo  para ello  el  equipo  conectado al cargador  durante un periodo largo esperando que reaccione . En  ocasiones, desgraciadamente, esos intentos terminan siendo infructuosos obligándonos  finalmente a  reemplazar toda la batería ( es decir  el pack de celdas con su controlador BMS )   por uno nuevo.

Conseguir una batería nueva es  evidente  la  solución más rápida , pero  esto aparte  de tener un coste   monetario   y ambiental elevado, no siempre  es fácil , así que descartado   que el cargador  este  defectuoso ,  vamos a ver dos métodos para  intentar recuperar esas baterías.



MÉTODO CARGA  ALTA

A  veces  hay soluciones  sencillas que no involucran  demasiado coste   como puede ser  el caso de intentar solucionar el problema  de la carga  de una batería de un miniordenador o un ordenador portatil que por falta de uso ya no carga la batería interna y al que le pretendemos poner nuevamente en marcha.

 Lo cierto es que es que es relativamente frecuente  este tipo de averías que se presentan cuando por ejemplo estamos unos meses sin utilizar nuestro ordenador portatil  de modo que cuando intentamos arrancarlo no carga la batería llegando incluso a no reconocerla o ni siquiera poder arrancar  .

De forma resumida  el problema , se debe   a que en vacío se van descargando las celdas internas del  pack de batería  hasta un punto en que el controlador BMS interno de carga de las celdas, cuando baja la tensión un cierto valor bloquea  también una posible carga  de aquella rama de carga , y dado que todos los packs de baterías están compuestos por celdas  normalmente 18650   asociadas  en serie  y paralelo para dar un determinado voltaje  y capacidad, dado que la  electrónica interna del  pack puede impedir la  carga (es  decir el controlador BMS),  una vez que se descargue más de lo normal,  ya  el proceso parece irreversible . Por ejemplo,  en el vídeo de mas abajo   podemos ver una  batería de 10.8 volts  que no  carga   y que por tanto vamos a  necesitar a proceder a  destapar para intentar repararla.

Desmontar un pack de baterías no es una tarea  sencilla  al carecer casi siempre de  ranuras  para separar los cuerpos  ya que normalmente van termo-selladas ambas partes.

En caso de  que tenga alguna ranura por los laterales  podemos  ir
introduciendo  un destornillador plano  para evitar dañar la  electronica  y vamos  desplazándonos  para intentar separar ambos cuerpos  .

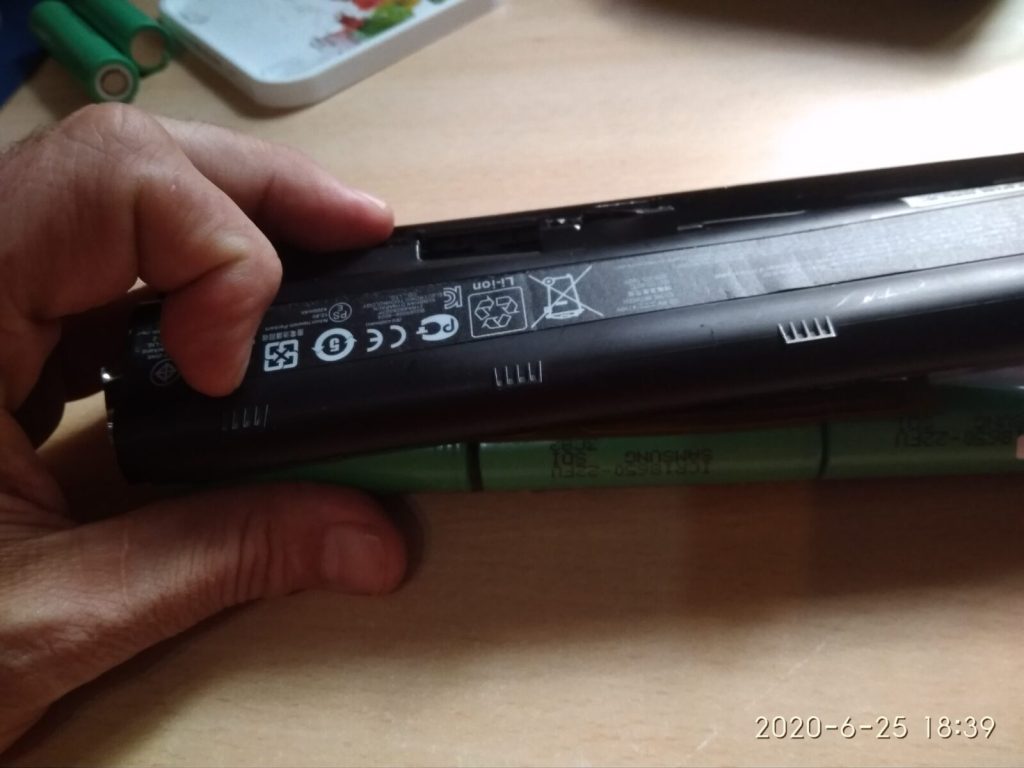

En muchos casos la  etiqueta tapa  de forma deliberada  el acceso así  que la debemos  desprender dependiendo del modelo de pack de baterías pues cada pack  más o menos se abre prácticamente de la misma manera. Intentamos pues  retirar esta  etiqueta con cuidado (  porque una vez reparada la volveremos a volver a pegar de nuevo  )  y deberíamos   proceder  con el destornillador  plano dándole poco a poco  abriendo el pack

Hay personas que optan por utilizar un cuchillo un poco caliente  o incluso una mini-herramienta  para   ir abriendo despacio las dos partes del pack estas  ya  que debemos hacerlo con cuidado de no  romper la electronica o las conexiones internas .

Una vez que hayamos abierto el pack  veremos que  internamente hay  una pequeña placa electrónica, llamado controlador BMS,   que facilita la  carga de cada   rama de  celdas  impidiendo la carga en tres casos  muy concretos:

      • Cuando supere  cierto valor de temperatura  de la rama.
      • Cuando supere  el valor de tensión nominal.
      • Cuando baje de un determinado valor  de tensión.

Vamos a proceder a INTENTAR   reparar  el conjunto  con una fuente variable ajustada   a 12v ( o si no se dispone de este de  cargador de 12 y de 500 o 1000 mA) . La tensión debe ser de 12V en este caso  dado que la tensión nominal de  este pack es de 10.8V  y para  cargar la tensión debe superar un par de  voltios  la tensión nominal.

Obviamente   deberemos observar con cuidado extremo  la polaridad  de los hilos que vamos    a usar para intentar reanimar el pack (en el cargador  el hilo que está marcado  con blanco  o  es  de color rojo es el  positivo de nuestro cargador y el otro  el negativo ).

En el pack de baterías   asimismo deberemos identificar  con un polímetro los extremos de la  batería  ( normalmente serán los extremos cercanos a ambos costados ).

Entonces teniendo claro  la  polaridad del pack de batería   y  de  la tensión de carga exterior  vamos  a intentar reanimar la  batería  aplicando tensión   durante   unos  5 segundos , haciendo una pausa,  volvemos a contar  1 2 3 4 5  ,etc , asi en total  4 veces 5 segundos  con 1 ó 2 segundos de por medio.

Con este método  le estamos dando una carga inicial a nuestro pack de batería  a modo e  pulsos eléctricos  , lo cual normalmente  deberíamos  poder  recuperarla.



En el siguiente video podemos ver el proceso en total



REEMPLAZO DE CELDAS

Lamentablemente  si el método anterior no ha servido es fácil de que una o varias celdas  estén  agotadas, lo cual por desgracia es una de la averías mas típicas.

Normalmente  los pack de baterías de ordenadores portátiles se  componen de varias conjuntos de baterías, siendo lo normal tres o a lo sumo  cuatro para dar tensiones finales entre 10 y 16V

Teniendo abierto el pack   debemos identificar los puntos de unión de las baterías a la placa de carga ( normalmente tres o cuatro).

Con un polímetro comprobaremos las tensiones en dichos puntos  de forma consecutiva  ( el valor  debería   estar rondando los 2V dependiendo de marca  y modelo )

En este ejemplo vemos que la tensión en cada rama  es 2.9V , lo cual es un valor correcto

Este valor de 2.9 V  debería repetirse con cierta tolerancia en el resto de ramas. Lamentablemente puede que una o varias ramas no alcance este valor , como es en el ejemplo  que no lleva a los milivoltios , lo cual es un signo  clásico de avería en cortocircuito   y que por tanto deberíamos desechar


Identificada la rama debe riamos desoldar las baterías , pero  como normalmente va soldadas  con maquinas de soldadura por puntos  habrá que romper estas soldaduras de forma mecánica  por ejemplo con unos alicates de pinza


Bien soltadas las celdas defectuosas podemos intentar hacerles una carga profunda a  estas por si se pudiesen salvar , pero en caso de no lograrlo nos tocara  reemplazarlas por otras nuevas de capacidad parecida  ,las cuales podemos soldar de forma convencional  limpiando muy bien las superficies por ejemplo limando  y aplicando pasta de soldar.


Una vez recompuesto el pack , ensamblaremos todo usando cinta de buena calidad   e intentaremos  cerrar el conjunto

La batería  ya debería estar completamente operativa !Enhorabuena acaba de arreglar su ordenador portatil!

4 respuestas a “Como reparar una bateria de portatil que no carga

  1. Antonio octubre 18, 2020 / 7:21 pm

    Una pregunta, si todas las celdas están buenas, incluso cada pila por separado tiene su voltaje, ¿porque el portatil dice que la bateria está agotada y tampoco la carga?

    Me gusta

    • soloelectronicos octubre 20, 2020 / 10:48 am

      Un tema es la tensión de flotación de cada celda y otro muy diferente la corriente que son capaces de suministrar así que resumidamente la ddpp no es el parámetro mas adecuado para saber el nivel de carga de la batería

      Me gusta

  2. Alfa Bravo May 30, 2021 / 6:55 am

    Pero su solución quedo incompleta se supone que si va a reparar el pack de las baterías este debe incluir también porque hace parte del pack el modulo BMS, se fue por lo más simple cualquiera con los conocimientos mínimos puede cambiar unas baterías ; jamás se enfoco en el cambio del modulo BMS. Ni explico las causas de porque se malogran los módulos BMS, como buscar las referencias exactas de estos módulos para reemplazarlos.
    La verdad su articulo en esta web me decepciono, demasiado básico como los que ingresen a esta web fueran alumnos de secundaria.

    Me gusta

    • soloelectronicos May 30, 2021 / 5:16 pm

      Esta solución que se expone es realmente para una batería imposible de conseguir por el fabricante . Modernamente hay baterías «clónicas » de
      fabricantes chinos que pueden cubrir casi el 99% cualquier tipo de baterías incluso de modelos antiguos y que sin duda nos resolverán el problema

      Me gusta
