Reutilizar una tarjeta wifi de portatil en un pc de sobremesa


En efecto con un  trabajo de soldadura mas o  menos sencillo  podemos adaptar una vieja tarjeta de red de un ordenador  portátil del tipo mini pci-express a una placa  madre de un PC de escritorio siempre que esta placa sea no propietaria .

En el ejemplo  que vamos a ver  se utilizan los pines 1,11,13,22,23,25, 31, 33 y 53, es decir  en total   sólo 9 hilos ,los cuales hay que conectar físicamente  bien con un adaptador  a  un slot de la placa madre,  o bien de forma manual ,  soldando  9 cablecillos  directamente desde el adaptador a la placa madre directamente cuidando muy bien de no equivocarnos en las conexiones

En este trabajo es muy importante  saber el  pinout  standard de la placa pci express para conectarla desde la placa mini-pci   a la placa madre, pues una equivocación de este tipo suele traer resultados nefastos para la integridad de la placa base

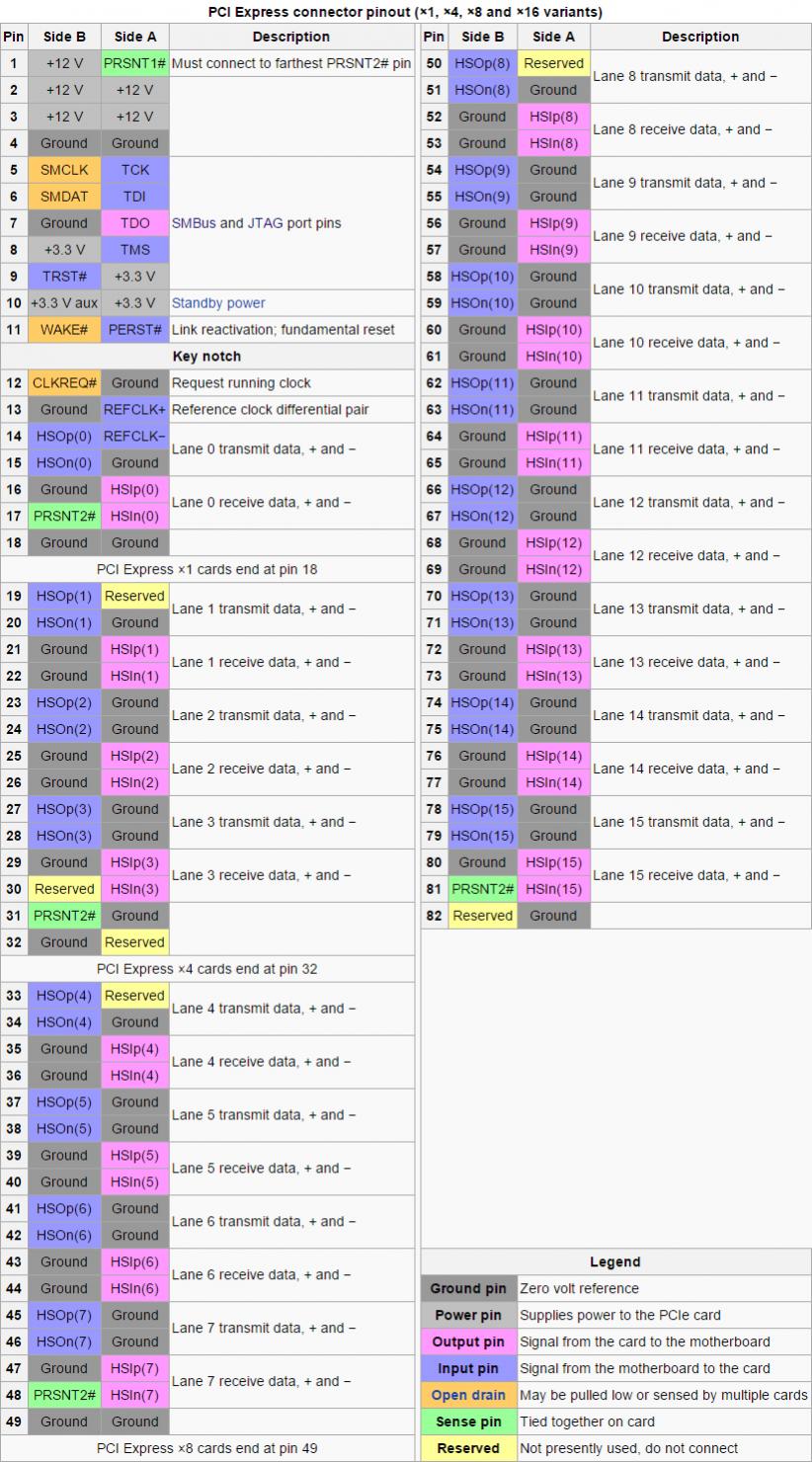

PCI-Express Connector Pinouts

Asimismo tampoco no nos podemos olvidar de la antena, siendo lo ideal respetar la antigua antena  que tuviese en el pc portátil donde iba ubicada dicha tarjeta

Para  que no haya dudas , en  el siguiente vídeo podemos ver el detalle paso  a paso  de como hacer semejante trabajo :





Por cierto como detalle extra, a diferencia de los dongles WIFI del tipo usb convencionales, este tipo de placas suelen  integrar en la misma placa  no solo el adaptador wifi , también el adaptador bluetooth , con lo cual con en el mismo  trabajo podríamos conseguir un doble dispositivo: un adaptador wifi y también un adaptador bluetooth

Bajo mi opinión es mucho mas sencillo, rápido y seguro  intentar adquirir un adaptador de PCI-Express Mini a PCI-Expess 1X  , pero por si acaso  si no  localiza éste, a continuación  mostramos  el esquema final del montaje entre ambas placas:




10 respuestas a “Reutilizar una tarjeta wifi de portatil en un pc de sobremesa

  1. Neosigma diciembre 27, 2016 / 4:16 pm

    Hola amigo te comento que si hay placas con bluetooth integrado peroo es solo por USB hay que hacer conexión a parte para el bluetooth comprobado y funciona

    Me gusta

  2. David septiembre 20, 2017 / 8:09 pm

    El video aplica a mas de 7 hilos, podria subir un video fiel al instructivo

    Me gusta

    • David septiembre 20, 2017 / 8:37 pm

      Estimado, su video comenta 10 hilos pero su tutorial menciona solo 7 hilos ademas de una resistencia, la resistencia se agrega si o si ? Podría comentar si con 7 hilos basta

      Me gusta

      • soloelectronicos septiembre 20, 2017 / 11:34 pm

        En efecto faltaban tres hilos mas . He puesto el esquema final del montaje en el propio post, Ya sabe que debe tener muchísimo cuidado de no equivocarse pues destruiría la placa madre y hoy en dia un dongle wifi usb vale muy poco

        Me gusta

  3. Lucas noviembre 9, 2017 / 11:23 pm

    Hola, muy bueno el instructivo, funciono a la perfección, ahora una pregunta, podría funcionar al revés esto? osea conectar una placa pcie a una laptop? Ante todo muchas gracias por compartir tus conocimientos

    Me gusta

    • soloelectronicos noviembre 10, 2017 / 12:20 am

      Técnicamente lo creo posible, pero muy engorroso ya que las tarjetas de pc son muy voluminosas y de hecho exinten dongle winfi usb no excesivamente caros

      Me gusta

      • Lucas Arienti noviembre 10, 2017 / 2:20 pm

        No es tanto por el wifi, mi idea era usar una placa de puertos serie y usar la laptop para programar memorias por serie. La máquina que tengo tiene 2 mini-pcie uno para el wifi y otro para wwan que no uso

        Me gusta

  4. diego abril 26, 2018 / 7:19 pm

    No se puede hacer lo mismo en un pci normal? me refiero en algunas placas son de pocas prestaciones, en mi caso solo posee un puerto pcie que actualmente esta ocupada por la tarjeta gráfica

    Mi pregunta es, ¿si se puede hacer lo mismo con un puerto pci convencional la mas común? y a su vez la tarjeta wifi de laptop se le puede acoplar una antena wifi casera con una extensión de cableado de 20 mts a una antena parabólica, con un cable coaxial de 75 ohm de tv (u otro material como rj45) sin perder señal en el proceso o la conectividad entre tarjeta wifi y la antena?

    Me gusta

    • soloelectronicos May 1, 2018 / 6:00 pm

      El ejemplo es para usar placa wifi de pc en un portatil pero si esta pensando en el proceso inverso , bajo mi punto de vista también podría realizar un proceso muy parecido

      Me gusta

      • diego May 3, 2018 / 5:53 am

        Lo siento, me explique mal me refería hacer el mismo proceso pero…. en vez de usar un puerto PCI-EXPRESS, usar su antecesor puerto PCI normal (los de color blanco) en una motherboard convencional de escritorio o pc común dicho.

        Por los comentarios de yootube unos dicen si y otros dicen que no, pues lo cual me tiene un poco confuso en realidad.

        lo demás era para buscar un material idóneo para hacer una antena wifi con un alargamiento o cableado (aprox 10-15mts) hacia terraza pero sin que esta pierda la conectividad desde dispositivo wifi hasta el otro extremo de la antena.

        Saludos.

        Me gusta
