Actualizacion Smart for two


Con el paso de los años, es muy frecuente que el sonido del radio-cd del smart for two empiece a dar multiples problemas (chasquidos, ruidos extraños, poca fidelidad , zumbidos,etc. ) , por lo que si queremos identificar el problema, debemos dilucidar si el problema es por el propio radio-cd o es por los propios altavoces.

Para poder determinar la causa de un sonido malo antes de cambiar los altavoces directamente en primer lugar deberemos decidir si la causa es el propio radio cd por lo que debemos proceder a sacarlo de su encastre para probarlo externamente con otros altavoces que sepamos que no tienen problemas.

Actualmente casi todos los autorradios traen un conector estándar ISO 10487 (International Organization for Standardization). La radio cd del Smart for two , no es una excepción por lo que en primer lugar deberemos sacarla del encastre , para lo cual, primero quitaremos con cuidado la botonera inferior que va a presión ( donde va el interruptor de las luces de emergencia) y quitaremos el tornillo central inferior de la radio(torx de 25). Acto seguido quitaremos el embellecedor superior ( va a a presión por lo que nos podemos ayudar de desmontadores de plástico). Finalmente quitaremos los cuatro tornillos torx de 25 de ambos lados y ya podremos sacar el radio cd, que no es es ni mas ni menos que una radio cd en formato 2 din

Si damos la vuelta al autoradio veremos tres conectores : dos de 8 pines y uno en la parte superior de 20 pines divida en tres secciones.

conector ISO 10487

El cuerpo A se utiliza para la alimentación, el B para los altavoces y el C para diferentes dispositivos externos asociados al autorradio.

Algunos autorradios más avanzados pueden traer el cuerpo D, que se utiliza para la conexión de sistemas de navegación GPS. En este caso el Smart en modelos superiores a 2010 , la radio-CD si que cuenta con este aunque no este conectado nada .

Estos son las descripciones del Conector A (Alimentación):

  • Pin 1. SVC (Speed Controlled Volume) – rojo/amarillo :  Entrada de señal de velocidad del vehículo para controlar el volumen. La señal se toma del sistema de control de crucero o del sensor de velocidad del vehículo.
  • Pin 2. Silenciado (mute) – marrón: Elimina el sonido al poner este terminal a masa. Se conecta al manos libres
  • Pin 3. NC (no conectado): Algunos fabricantes lo utilizan para funciones extra.
  • Pin 4. Entrada 12V permanentes – amarillo: Conexión directa, a través de fusible, a la batería para mantener los ajustes de la memoria del autorradio
  • Pin 5. Salida 12V (150 mA máx) conmutados (remote) – azul o azul/blanco: Cuando se enciende el autorradio, alimenta la antena electrónica o  activa el relé de alimentación de la etapa de potencia.
  • Pin 6. Entrada 12V de iluminación – naranja/blanco o amarillo/negro: Para iluminar la pantalla al encender las luces del vehículo
  • Pin 7. Entrada 12V conmutados – rojo: Alimentación tomada después de la llave de contacto.
  • Pin 8. Masa – negro o marrón: Se conecta al negativo de la batería (chasis del vehículo).

NOTAS:

  • Los pines 1 y 3 pueden estar intercambiados en algunas marcas de vehículos
  • Los pines 4 y 7 pueden estar intercambiados en algunas marcas de vehículos
  • Algunos vehículos  Volkswagen usan el pin 5 como 12 V permanentes (pin 4), por lo que hay que hacer la modificación para conectarlo al pin 4 del autorradio

Estos son las descripciones del Conector B (Altavoces)

  • Pin 1. – azul : trasero derecho  ( + )
  • Pin 2. – azul/negro:  trasero derecho ( – )
  • Pin 3. – gris: delantero derecho  ( + )
  • Pin 4. – gris/negro: delantero derecho( – )
  • Pin 5.  verde : delantero izquierdo  ( + )
  • Pin 6. – verde/negro:  delantero izquierdo ( – )
  • Pin 7. – marrón: trasero izquierdo  ( + )
  • Pin 8. – marrón/negro:  trasero izquierdo( – )
altavoces en ISO B
Figura 3: Altavoces en conector ISO B
ESTOS SON LAS DESCRIPCIONES DEL CONECTOR C1 ( SALIDAS A AMPLIFICADOR O ECUALIZADOR )
  • Pin 1. – salida de línea izquierda trasera
  • Pin 2. – salida de línea derecha trasera
  • Pin 3. – masa de salidas de línea
  • Pin 4. – salida de línea izquierda delantera
  • Pin 5. – salida de línea derecha delantera
  • Pin 6. – salida 12 V conmutados (máx. 150 mA)
ESTOS SON LAS DESCRIPCIONES DEL CONECTOR C2 ( CONTROL REMOTO )
  • Pin 7. – recepción de datos
  • Pin 8. – transmisión de datos
  • Pin 9. – masa (chasis)
  • Pin 10. – salida 12 V conmutados (máx. 150 mA)
  • Pin 11. – entrada de control remoto
  • Pin 12. – masa de entrada de control remoto
ESTOS SON LAS DESCRIPCIONES DEL CONECTOR C3 ( CARGADOR DE CD )
  • Pin 13. – entrada de datos del bus
  • Pin 14. – salida de datos del bus
  • Pin 15. – salida de 12 V permanentes hacia el cargador de CD
  • Pin 16. – salida de 12 V conmutados hacia el cargador de CD (máx. 300 mA)
  • Pin 17. – masa de la señal de datos
  • Pin 18. – masa de la señal de audio de cargador de CD
  • Pin 19. – entrada de línea izquierda del cargador de CD
  • Pin 20. – entrada de línea derecha del cargador de CD

Una vez que saquemos la radio-cd podemos alimentarla externamente a través del pin4 (+12V) y pin 8 ( GND) para comprobar que arranca el aparato.

Ahora podemos conectar dos altavoces de buena calidad en el conector B

Pin 3. – gris: delantero derecho  ( + ).
Pin 4. – gris/negro: delantero derecho( – ).
Pin 5.  verde : delantero izquierdo  ( + ).
Pin 6. – verde/negro:  delantero izquierdo ( – ).

Si el sonido es malo , ya sabemos que el problema es del propio radio cd, por lo que podemos plantearnos en sustituir el radio cd por otro por ejemplo mas avanzado que sea de formato 2DIN.

Añadiendo un receptor bluetooth

Si hemos desmontado el Radio-cd , y este funciona correctamente un modo interesante de añadirle mucha funcionalidad es conectarle un receptor bluetooth, lo cual lo haremos a través de la sección C1

Estas son las características del equipo :

– Plug & Play
– Bluetooth: 5.0
– Rango: 5 ~ 10 m
– Nombre de Bluetooth: Jierui-BT 5908
– Función a través de dispositivos habilitados para Bluetooth
– No hay limitaciones funcionales de la radio del automóvil.
– Le permite conectar una fuente de audio externa y combine su teléfono con nuestro módulo Bluetooth y elija AUX desde su radio.
– Puede disfrutar de la música de tu teléfono a través de los altavoces del automóvil.

La versión Bluetooth 5.0, también es compatible con 3.0 /2.0, se ajusta a WMA, WAV, FLAC. Esta version Adecuado para Smart Fortwo 450, CrossBlade y Smart Roadster.

Inserte este elemento en la radio posterior y luego conecte el cable rojo a 12V +, el cable negro al suelo.

Haga coincidir su teléfono o almohadilla al módulo Bluetooth y elija AUX desde su radio, puede usar su teléfono para reproducir música a través de los altavoces del automóvil.

Solución casera económica

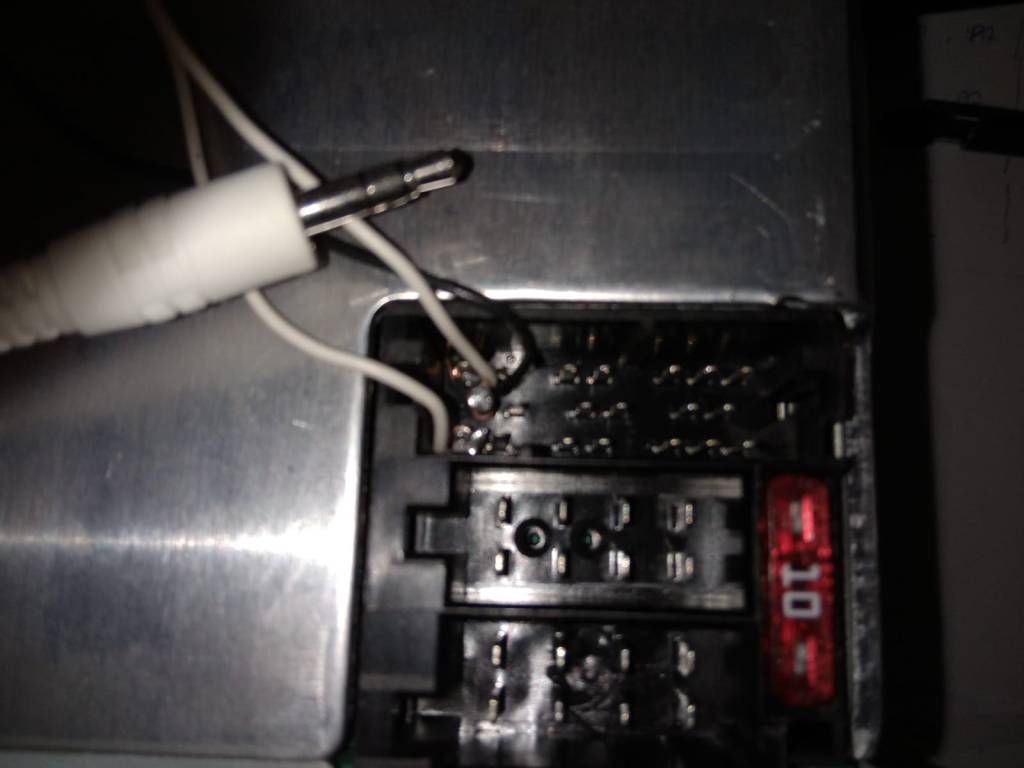

No todos los conectores , por muy extraño que podemos imaginar pueden ajustarse al conector C del Smart, por lo en muchos casos, lo mas sencillo es conectar directamente soldados los tres cables de audio al conector c. Para hacer mas sencilla la soldadura, dado que el conector esta bastante hundido, una labor que nos puede ayudar es usar cables rígidos enrollados sobre los terminales del conector y luego para que no se suelte con las vibraciones , usar varios puntos de soldadura

La imagen tiene un atributo ALT vacío; su nombre de archivo es smart2.jpg
Una vez soldados los tres cables rígidos ( recuerde que el centro es la masa), lo ideal es unirlos a un cable coaxial estéreo para evitar acoples . Obviamente podemos usar cables reciclados por ejemplo de unos viejos auriculares con un jack de 3 1/2″.

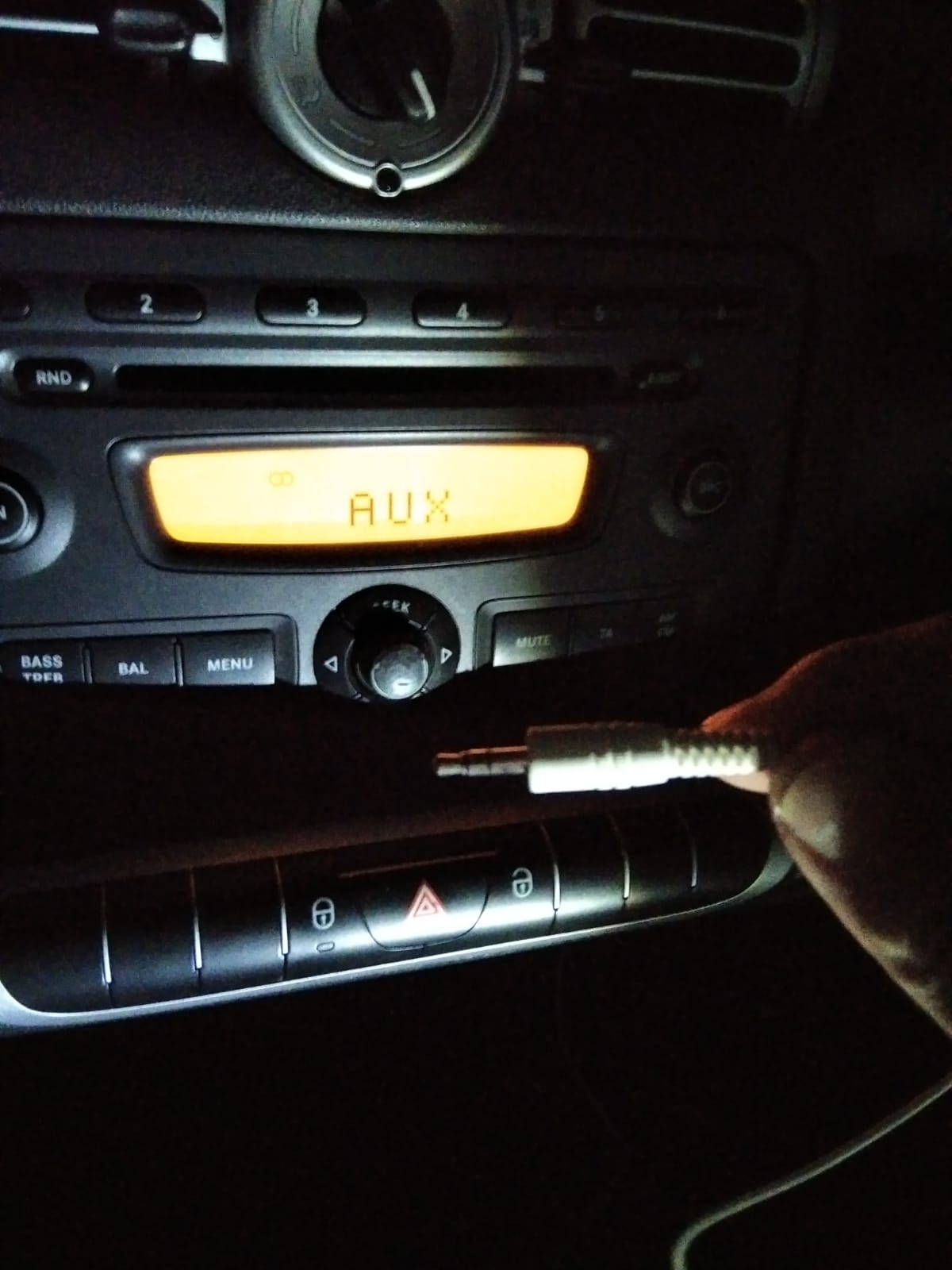

Podemos conectar el jack de 3 1/2″ a cualquier fuente de audio ( por ejemplo un smartphone) ,pero dado su precio y características podemos usar un trasmisor bluetooth con salida de audio y un extensor en cuello de cisne para salvar la distancia desde el conector del mechero hacia la consola central del Smart,

Obviamente conectaremos el Jack de audio a la salida Aux del receptor bluetooth y por supuesto conectaremos dicho receptor al enchufe del encendedor del Smart. Este transmisor FM Bluetooth tiene 3 puertos de carga: Un puerto de carga PD USB-C (tipo C) de 18 W emite 5V/3A, 9V/2A, 12V/1.5A máx. capaz de cargar dispositivos compatibles al 50% en solo 30 minutos; Un puerto USB de 5V/2.4A de carga común; Y en la parte superior, hay un puerto de unidad USB que también se puede utilizar como puerto de carga. La carga mientras escuchan música.

El modelo Goigrn usa tecnología de cancelación de ruido CVC, el ruido y el eco, se reducirá eficazmente; El chip Bluetooth 5.0 avanzado garantizará siempre una estable conexión y una rápida transmisión. Este transmisor Bluetooth coche le brindará siempre llamadas de manera muy nítida y una transmisión de la música en alta fidelidad mientras conduce. Este receptor tiene una «gran» pantalla LCD de 2.0, en la que se mostrará la frecuencia FM( aunque esto no nos va a servir ya que lo conectaremos por el conector de audio) , y también podrá ver el nivel del voltaje de la batería de su automóvil. Simplemente presionado el botón “CH” 3S para apagar el transmisor, no tendrá que enchufar o desenchufarlo cada vez que encienda, o y apague su automóvil. (Nota: los puertos de carga funcionarán incluso estando apagado)

Por cierto ,podemos usar ASISTENTE DE VOZ y además solo tendrá que presionar el botón de llamada para responder/volver a marcar/colgar/rechazar llamadas; Podrá cambiar sin problemas entre llamadas entrantes y música. Usar Siri/Google asistente su teléfono para hacer llamadas telefónicas, obtener indicaciones para conducir.

Y para terminar , este receptor tiene un diseño que iluminará el interior de su coche de manera muy moderna, e innovadora, y que cumplirá con sus todas sus expectativas ya que tiene 9 bonitos colores diferentes de iluminación, gracias a esta luz, podrá encontrar los botones con mayor precisión y rapidez en la oscuridad, por lo que siempre conducción segura estará garantizado. (Nota: si usted lo prefiere, podrá apagar la luz)

Por cierto , si le interesa este receptor por unos 15€ podemos conseguirlo en Amazon.

Cambio de altavoces

En caso de que el sonido sea correcto , es evidente que el problema es de envejecimiento de los propios altavoces , por lo podemos volver a colocar el radio cd en el coche y sustituir los altavoces por otros de mejor calidad.

Un ejemplo de altavoz cumple estas características;

  • Coaxial de 2 vías con pico 300 W/potencia RMS de 30 W
  • Respuesta de frecuencia: 35 – 22.000 Hz
  • Tweeter compensado de poliéster imídico
  • Imán de ferrita para woofer y imán de neodimio tweeter

Unos altavoces compatibles con el orificio con las especificaciones anteriores y que incluye la rejillas, y de muy buena calidad , pueden ser los altavoces de la marca JVC modelo CD-J620, altavoces de 2 vías de 16cm.

Es cierto que para desmontar los viejos altavoces originales , lo correcto seria desmontar la puerta al completo, pero afortunadamente hay una manera fácil de hacerlo sin desmontar nada sacando el altavoz averiado por la parte delantera como podemos ver en el siguiente video
