Cuando instalamos un timbre inteligente como el Blink Video Doorbell, lo más habitual es usarlo únicamente con notificaciones en el móvil o con dispositivos Alexa/Echo como avisador. Sin embargo, una de las opciones más interesantes es conservar también un timbre mecánico tradicional, de esos que suenan físicamente dentro de casa pues el Blink suena hacia fuera dado que se supone se instala en el exterior de la vivienda. Ciertamente si tenemos uno o varios Amazon Echo en todas sus variantes también pueden sonar cuando pulsen el blink, pero por diferentes circunstancias puede que no siempre funcione aparte del retardo correspondiente. Además hay un aspecto realmente que muchos olvidamos: si conectamos con AC al Blink, también alimentaremos el Blink y con ello aumentaremos la durabilidad de las baterías internas con lo que aumentaremos considerable su autonomía.

Sobre el papel parece sencillo: se conecta el Blink al cableado del timbre y listo. Pero en la práctica no siempre lo es, especialmente fuera del mundo anglosajón por ejemplo en España y Sudamérica , donde no es tan habitual encontrar instalaciones domésticas de timbre alimentadas a 16–24 V en corriente alterna.

En muchos países, y especialmente en instalaciones antiguas o sencillas, los timbres pueden trabajar a tensiones muy distintas, a veces en continua, a veces con pequeños zumbadores o campanillas de baja tensión. Por eso, si queremos que el Blink accione un timbre mecánico real, hay que prestar atención a varios detalles.

En Estados Unidos y otros países es bastante común que las viviendas tengan timbres cableados con transformadores de 16–24 V AC. Por eso muchos videoporteros inteligentes, incluyendo Blink, Ring o modelos similares, están pensados para integrarse fácilmente con ese tipo de instalación. En España y en otros países europeos, sin embargo, nos podemos encontrar de todo: timbres a pilas, zumbadores de baja tensión, porteros automáticos comunitarios, instalaciones antiguas o soluciones muy simples que no siguen ese esquema.

Esto explica por qué una instalación que en algunos tutoriales parece directa, aquí puede obligarnos a comprar o adaptar varios elementos: un timbre mecánico adecuado, un transformador AC compatible y una caja donde alojar el conjunto de forma segura.

El problema: no todos los timbres sirven

El Blink Video Doorbell está pensado para integrarse con sistemas de timbre cableado compatibles. Según la documentación de Blink, el sistema debe trabajar con corriente alterna, dentro de un rango de baja tensión compatible, típicamente entre 8 y 24 V AC, y con una potencia máxima de 40 VA.

Esto es importante porque muchos timbres pequeños que podemos tener por casa no cumplen estas condiciones. Algunos timbres mecánicos funcionan con corriente continua, incluso con tensiones muy bajas, por debajo de 6 V. Otros son simples zumbadores, o funcionan con pequeños transformadores no adecuados para este tipo de instalación.

El punto clave es este: para usar un timbre mecánico con Blink necesitamos un sistema en corriente alterna, no en corriente continua.

Buscar un timbre mecánico compatible

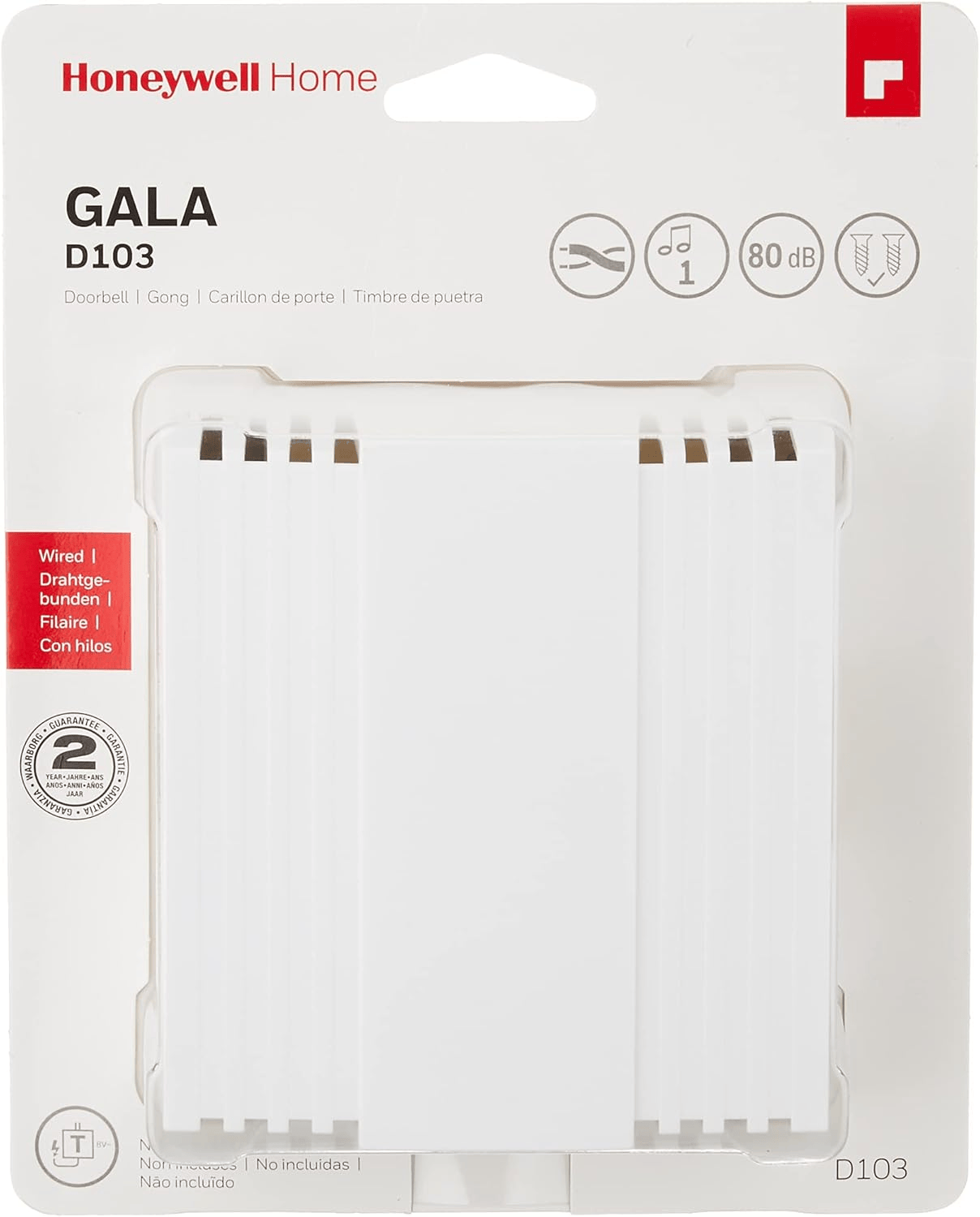

Una de las primeras tareas es encontrar un timbre mecánico que funcione con una tensión adecuada. En mi caso, la opción más razonable fue buscar un timbre de 24 V AC, ya que este tipo de modelos encaja mejor con el rango habitual de los videoporteros y timbres inteligentes (Honeywell Friedland D103 Gala – Timbre mecánico).

No todos los modelos comerciales lo indican claramente, así que conviene revisar bien la etiqueta o la ficha técnica antes de comprarlo. Algunos modelos de Honeywell, por ejemplo, están pensados para trabajar con este tipo de tensión y pueden ser una buena opción para este montaje.

La elección del timbre es más importante de lo que parece. No basta con que “suene” si le aplicamos tensión: debe ser compatible con la tensión y el tipo de corriente del circuito que vamos a montar.

El transformador: imprescindible que la salida sea AC

El segundo elemento fundamental es el transformador. Aquí también hay una trampa habitual: muchos alimentadores que tenemos por casa entregan corriente continua, aunque externamente se parezcan mucho a un transformador clásico. Cargadores de routers, alimentadores de pequeños aparatos electrónicos, fuentes de tiras LED o adaptadores de dispositivos antiguos suelen entregar DC, no AC. Para este montaje necesitamos que la salida sea AC y creo lo mejor es reciclarlo pues si es cierto se puede comprar uno en formato din , su precio rondara los 20-30€ y creo no merece la pena.

Reciclar un transformador puede ser perfectamente válido, pero hay que hacerlo con precaución. No debemos fiarnos únicamente del conector, del tamaño o del aparato del que procede. Hay que mirar la etiqueta y comprobar tres cosas:

• tensión de salida;
• si la salida es AC o DC;
• corriente o potencia disponible.

Un transformador que entregue poca corriente puede no ser capaz de accionar correctamente el timbre mecánico. Y uno con una tensión incorrecta puede provocar un funcionamiento errático o incluso dañar algún componente. Además, aunque estemos trabajando con baja tensión en la parte del timbre, el primario del transformador se conecta a la red eléctrica, por lo que debe ir correctamente aislado, protegido y montado en una caja adecuada ( por ejemplo usando un transformador reciclado que ya incluya su carcasa).

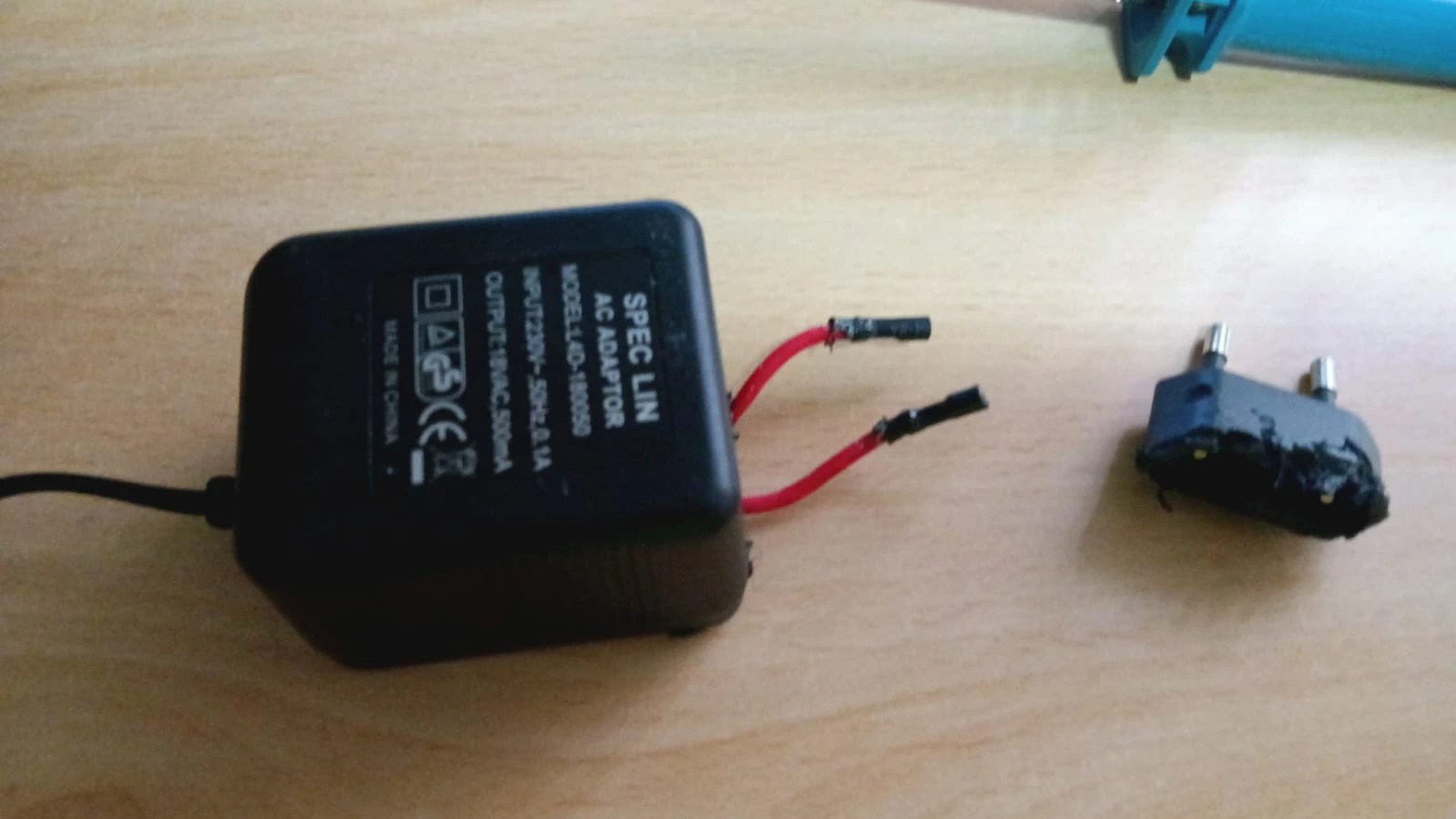

En mi caso pude reciclar un transformador procedente de una manta de masaje. Lo importante no es tanto el origen del transformador, sino comprobar cuidadosamente la etiqueta. Debe indicar algo similar a: Output: 24 V AC o bien una salida de corriente alterna dentro del rango compatible. Si la etiqueta indica: Output: 24 V DC entonces no nos sirve para este montaje.

La diferencia entre AC y DC no es un detalle menor. El Blink está diseñado para trabajar con sistemas de timbre cableado de corriente alterna, y un timbre mecánico tradicional también puede depender de esa alternancia para funcionar correctamente.

En el caso del viejo transformador de la maquina de masaje, para montarlo en superficie le quite con un soldador o una mini amoladora con cuidado la parte del enchufe para poderlo colocar en superficie y conectar directamente los 220v AC a los cables internos con otros provenientes de la caja de conexión del timbre original !MUCHO CUIDADO CON ESTO POR EL PELIGRO DE ELECTROCUCION: SIEMPRE CON EL DIFERENCIAL Y LOS MAGENTOTERMICOS BAJADOS SIN TENSION!!

Esquema conceptual del montaje

La idea general es sencilla:

1. El transformador proporciona baja tensión en corriente alterna.
2. El Blink se conecta al circuito del timbre cableado.
3. El timbre mecánico se instala en el circuito de forma que se active cuando se pulsa el botón del Blink.
4. Desde la aplicación Blink se configura el timbre como instalación cableada.

No obstante, antes de conectar nada conviene comprobar con un multímetro la tensión real de salida del transformador. Una cosa es lo que indica la etiqueta y otra lo que entrega en vacío o bajo carga. Además es crucial comprobar antes de nada que al alimentar momentáneamente al timbre con esos 16-22v AC el timbre mecanico suena

También es recomendable que todos los elementos del circuito estén pensados para la misma tensión nominal. Por ejemplo, si usamos un transformador de 24 V AC, lo lógico es usar un timbre mecánico especificado para 24 V AC.

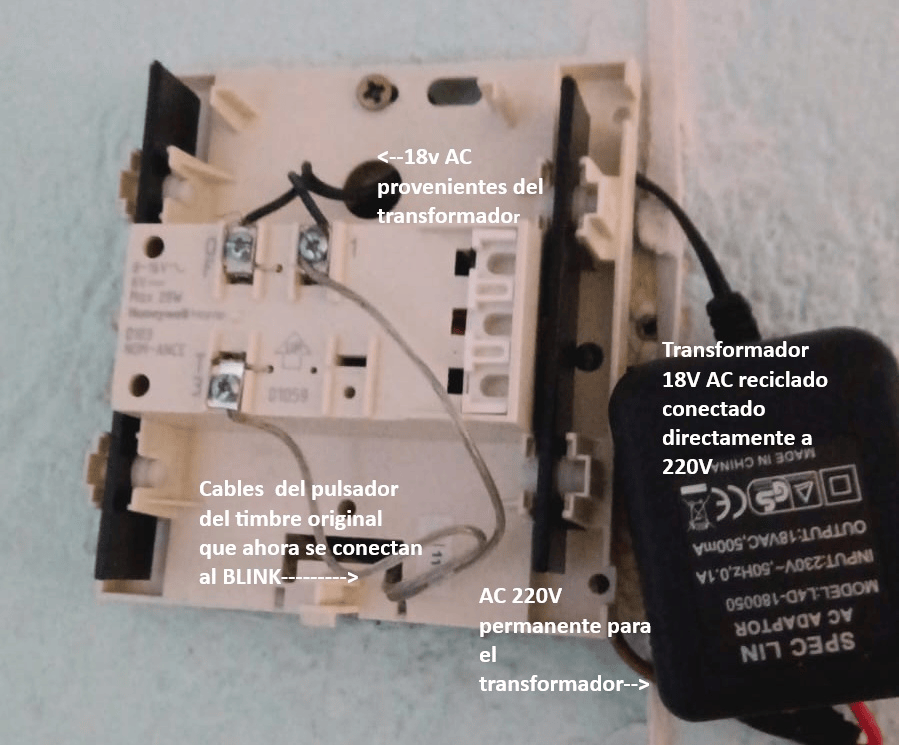

En la imagen de abajo podemos ver el conexionado final del timbre : un transformador de 18V AC exterior que fijaremos a la pared y que conectaremos por una lado a 220V AV y por otro lado conectaremos al timbre. en la parte superior ( observe que el timbre no puede colocarse en cualquier orientación y para eso es la flecha). El montaje se completa conectando dos cables que iran directamente a los dos terminales del blink que se conectan por atrás.

Una vez montado correctamente, el resultado merece la pena: al pulsar el Blink Video Doorbell, además de recibir la notificación en el móvil, también suena un timbre mecánico dentro de casa.

Esto tiene varias ventajas. No dependemos únicamente del teléfono, no hace falta tener siempre cerca un Echo o altavoz inteligente, y cualquier persona de la casa puede oír el timbre de forma tradicional.

Además, permite reutilizar parte de material que quizá ya tengamos, como un transformador AC procedente de otro equipo, siempre que cumpla las condiciones eléctricas necesarias.

Reflexión final

Conectar un timbre mecánico a un Blink Video Doorbell no es imposible, pero tampoco es tan directo como podría parecer. La clave está en entender que el Blink está pensado para sistemas de timbre cableados en corriente alterna, normalmente en el rango de baja tensión usado por los timbres tradicionales anglosajones.

Para que funcione correctamente necesitamos tres cosas:

• un timbre mecánico compatible, preferiblemente de 16–24 V AC;
• un transformador con salida en corriente alterna, no continua;
• una instalación segura, bien aislada y comprobada con multímetro.

En mi caso, la solución pasó por localizar un timbre mecánico compatible y reciclar un transformador de una manta de masaje, asegurándome antes de que su salida era realmente AC. Con esta solución no solo oyéremos el timbre si alguien pulsa el Blink: también mejoraremos al autonomia de este al alimentar este de forma cableada.

Es un pequeño proyecto doméstico, pero ilustra muy bien una idea importante: muchas veces la dificultad no está en el dispositivo inteligente, sino en adaptar correctamente la instalación eléctrica tradicional que tenemos en casa.
