Averías lavadora LG directdrive  LG F10B9QFW


Ha cambiado mucho la tecnología desde las primeras lavadoras que solo incluían un simple motor agitador  a las modernas lavadoras  con tracción directa del tambor ( direct drive)  y modulo auto diagnostico basado en microcontroladores .

Un ayuda inestimable  a   la hora de resolver cualquier incidencia  de funcionamiento de nuestra lavadora  son los códigos de error los cuales   nos permiten realizar un rápido diagnóstico de sus averías  más comunes. Estos códigos de error deben ser del conocimiento del técnico en reparación y mantenimiento a lavadoras para una rápida resolución del problema , pero  afortunadamente también se incluyen  en los manuales correspondientes a cada modelo , por lo que como primer paso  deberíamos consultar el manual de lavadora para identificar  si nos está mostrando algún tipo de error , los cuales se muestran con señales sonoras , combinaciones de leds o incluso en las que los disponen de display   en este  mismo los propios  códigos de error.

Reinicio del programador

Algunos de los problemas básicos de la lavadora de transmisión directa LG se pueden solucionar rápidamente simplemente reiniciando la máquina, por lo que siempre debe comenzar la solución de problemas reiniciando el electrodoméstico.

A continuación se muestra el procedimiento de reinicio:

  • Para resetear lavadora LG direct drive simplemente desenchúfela y déjelo desenchufado durante unos 30 minutos ().
  • Vuelva a enchufar la máquina y vea si funciona.
  • También puede restablecerlo apagando el disyuntor por un tiempo (de nuevo, espere unos 30 minutos) y luego volviéndolo a encender. Pruébelo, puede ahorrarle mucho tiempo y problemas.

Habiendo aclarado eso, si su lavadora LG direct drive no enciende y ha verificado que no hay corte de energía, prueba lo siguiente:

  • Verifique que el enchufe encaje firmemente en el tomacorriente de la pared ( desconéctelo y vuelva a enchufarlo); no se encenderá si el cable de alimentación eléctrica no está bien enchufado o si la conexión está floja (pruebe si el tomacorriente realmente funciona y si el cable eléctrico también está bien)
  • Restablezca el disyuntor o reemplace el fusible: el problema puede ser causado por un fusible de la casa quemado o un disyuntor disparado.

Consejo rápido: a veces, el problema puede deberse a una sobrecarga del circuito, por lo que si todo lo demás falla, haga que un electricista calificado lo revise para detectar una posible sobrecarga del circuito.
Reparación avanzada.

Filtros y entrada de agua

Después del suministro de alimentación de corriente alterna , los filtros suele ser un problema típico que nos puede afectar al funcionamiento de nuestra lavadora.

Aunque los filtros se pueden acceder por el exterior, si tenemos una avería tarde o temprano intentaremos abrir la tapa superior  o el lateral  para intentar averiguar el origen de cualquier problema

Por orden de importancia ante cualquier problemas podemos seguir los siguientes puntos:

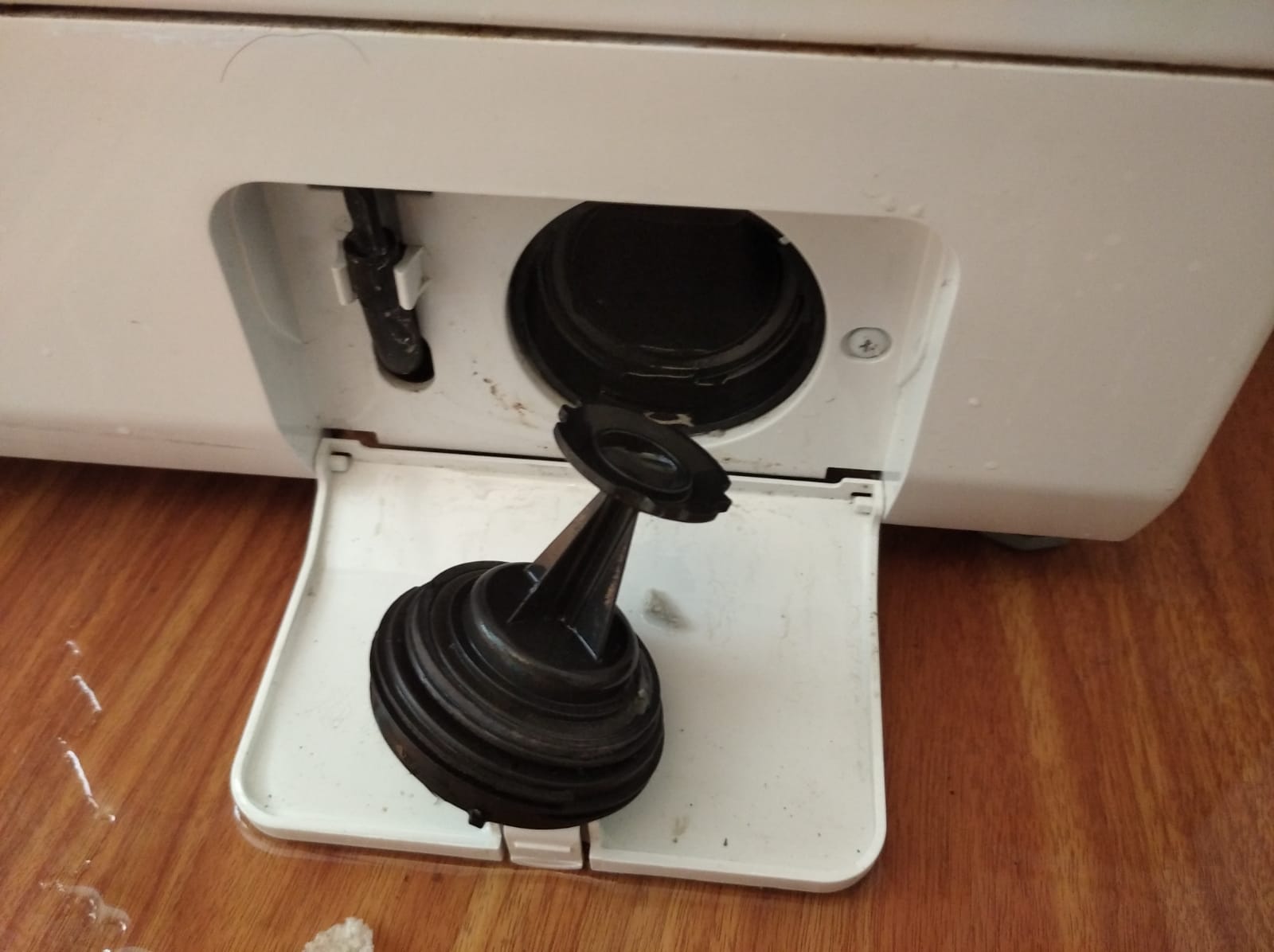

  • En primer lugar revisaremos el filtro de agua del desagüe. En algunos modelos de lG con Display , el error es «OE»  que significa “drain error”, es decir error de vaciado de agua. Se activa si después de 5 minutos de iniciado el vaciado de agua, el sensor de llenado indica cuba llena.
  • Ante  cualquier contratiempo   de mal funcionamiento , ante de nada debemos comprobar que la tubería de desagüe no está torcida, doblada o aprisionada por algún elemento extraño   verificando  que el desagüe es eficaz y no existan atranques que devuelvan el agua. Revisados las tuberías,  también  debería comprobar que el filtro de la bomba está limpio y sin obstrucciones.

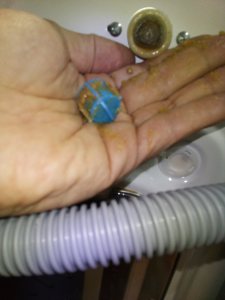

  • En segundo lugar, un fallo muy común es que el filtro de la toma de agua que quede obstruido por acumulaciones de sales ,por lo que es importante  limpiarlo  concienzudamente. Lo mejor es limpiarlo  hasta incluso llegar a extraer el portafiltro  ya que  en la mayoría de modelos se puede extraer
filtro interoi

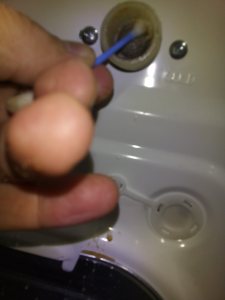

  • Es conveniente incluso limpiar con un bastoncillo de oídos en el interior del porta-filtro  para que limpiar  cualquier obstrucción
interior fltro

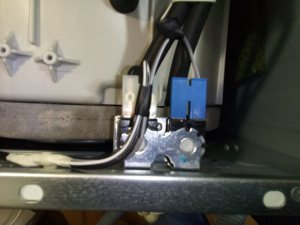

  • Si el suministro de agua está bien, el fallo puede estar motivado por una rotura en algunas de las electroválvulas.  Suelen ser  dos  y, como se ve en la imagen, están  justo en la entrada de  agua. Se pueden comprobar su bobinados con polímetro , el cual debería  oscilar  un valor de 2 a 8 ohmios

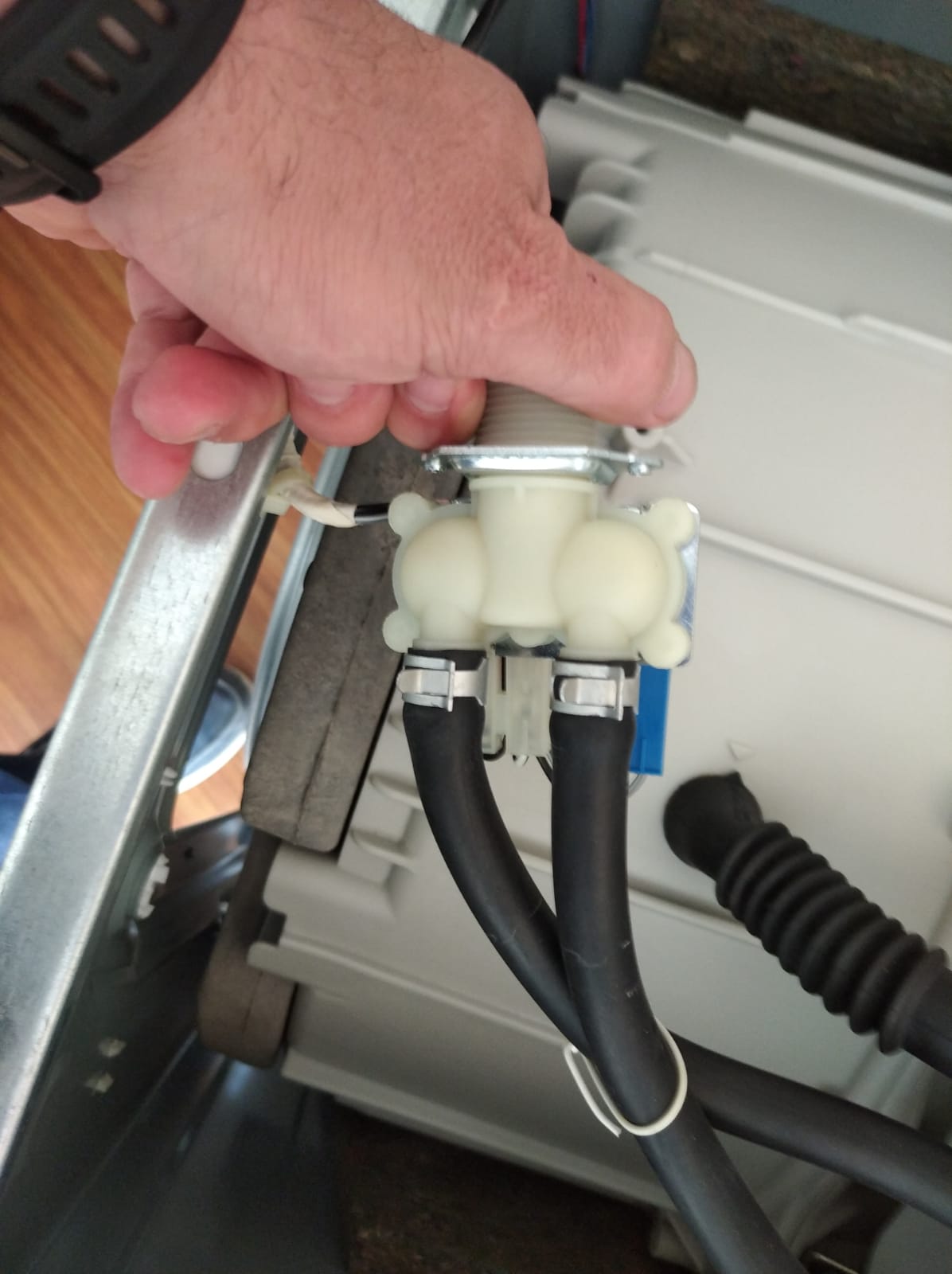

electrovalvula
  • Otra posibilidad de avería  de las electroválvulas es que  pierdan la hermeticidad   las juntas de  goma  interiores , por lo que en efecto podemos probar que se accionen pero no cortan o no abran el flujo de agua  : esta avería es típica y se  manifiesta     llenándose el tambor incluso con la  lavadora apagada debido a las fugas de  alguna de las electroválvulas . Obviamente estos errores  obligan    a reemplazar  la  electroválvula averiada.

No toma suavizante
Si su lavadora no está tomando el suavizante, verifique lo siguiente:

  • Limpie la posible acumulación de acondicionador de telas: es posible que se hayan formado residuos de acondicionador de telas en la ranura del acondicionador de la máquina y es necesario limpiarlos (utilice agua tibia y un paño limpio).
  • Diluya el asuavizante : su suavizante puede ser demasiado espeso, por lo que la máquina realmente no puede ‘acomodarlo’. Prueba a diluirlo un poco con agua (puedes añadir una parte de agua).


Consejo rápido : para evitar estos problemas, utilice siempre el suavizante recomendado por LG (consulte el manual del propietario).

No enjuaga
Hay varias razones que podrían estar haciendo que su lavadora no enjuague la ropa correctamente. Aquí están y lo que debe hacer:

  • Reduzca la carga : la ropa no girará correctamente si ha cargado mucha ropa. Intente quitar algunos elementos (del tambor) y vea si ayuda. No olvide que las prendas de ropa grandes, como mantas y edredones, generalmente son demasiado grandes para el tambor, por lo que es posible que no se enjuaguen perfectamente.
  • Use la cantidad adecuada de suavizante de telas : poner demasiado suavizante puede dificultar el enjuague adecuado. También agregue suavizante de la manera adecuada.
  • ¿Puede cambiar su detergente? – Usar el detergente recomendado (nuevamente en la cantidad correcta) puede marcar una gran diferencia.
  • Verifique si hay problemas de drenaje : si la máquina no puede drenar correctamente, es posible que comience a tener problemas para hacer girar la ropa (así que inspeccione la lavadora en busca de una bomba de drenaje rota u obstruida, una manguera de drenaje doblada u obstruida, etc.).

No se llena de agua


Comience por verificar el suministro de agua a la máquina. Esto es lo que debe verificar y lo que debe hacer:

  • ¿El grifo está completamente abierto ? – Grifo totalmente abierto.
  • ¿Tiene suficiente presión ? – Verifique la presión del agua de un grifo diferente en la casa. Un plomero puede ayudar a resolver los problemas de presión del agua.
  • ¿Hay alguna fuga ? – Sellarlos.
  • ¿Está torcida la manguera de entrada de agua ? – Enderezar la manguera


Además, los problemas de llenado de agua a menudo se deben a la obstrucción del filtro (de la manguera de entrada). Cualquier acumulación de residuos en el filtro debe limpiarse.

No calienta agua


Esto es lo que debe verificar (y es importante asegurarse de haber seleccionado las opciones correctas -programa y temperatura- antes de pasar a lo siguiente):

  • Verifique las mangueras de entrada : verifique que no haya cambiado las líneas de agua fría y caliente. Si es así, corrija el problema.
  • ¿Su manguera de agua caliente está torcida ? – Si su manguera de agua caliente está torcida (observa torceduras visibles) o está perforada, o hay rastros de fugas (alrededor), debe solucionar cualquiera de estos problemas.
  • ¿Su grifo de agua caliente está completamente abierto ? – Si no es así, entonces esta podría ser la causa y deberá abrirlo por completo.

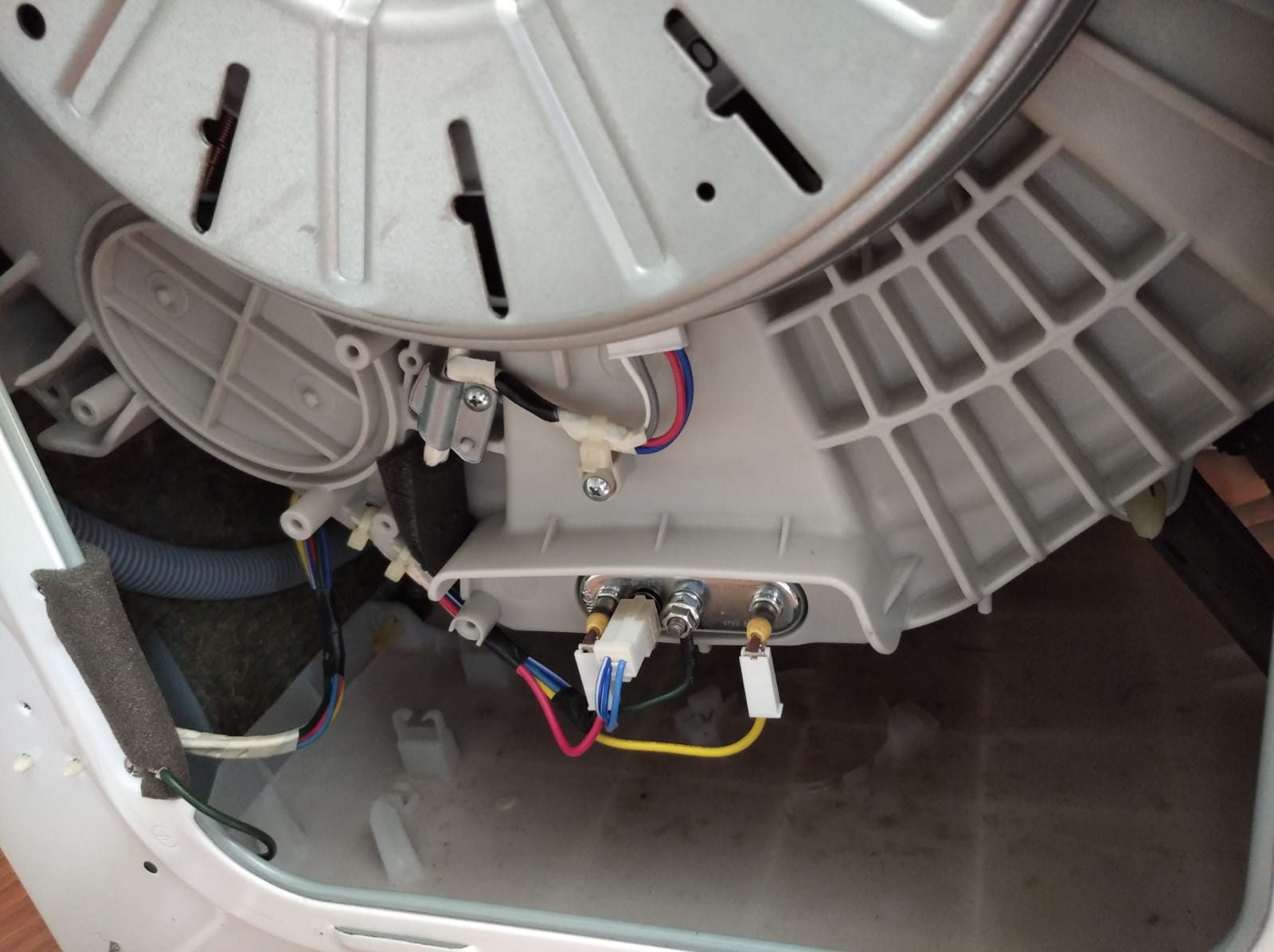

En casos extremos podria estar averiada la propia resistencia , para lo cual deberíamos comprobar con un polímetro que le llega tensión en los dos bornes extremos .

Verifique el termistor : ¿su lavadora muestra el error tE? Si es así y el agua no se calienta, el culpable suele ser un termistor defectuoso. Debe reemplazarlo (y en algunos casos, es más fácil cambiar todo el elemento calefactor).
Reemplace el calentador : como se mencionó, todo el elemento calefactor podría haber fallado. Una vez más, deberá pedir un reemplazo para deshacerse del código de error tE /problemas de calentamiento de agua.
Sugerencia rápida: busque y mire algunos videos de YouTube sobre cómo hacer el reemplazo; le ahorrará tiempo y le dará un impulso adicional de confianza.

Rebosamiento de la cuba

Otro de los problemas típicos el  llenado de la cuba  incluso llegando el rebosamiento . El error se suele indicar por OE (“Overflow error”) y si es detectado  por la electrónica  la bomba de agua suele activarse automáticamente. Este mensaje, nos indica que la cuba se ha llenado de agua de manera excesiva.

El fallo puede estar en el sensor de agua que da una lectura errónea,o que la electro-válvula no cierra (por depósitos de cal, suciedad,  junta picada), lo que produce un constante llenado de agua de la lavadora como hemos visto en el punto anterior.

Existen dos tipos de sensores de presión de agua en lavadoras:

  • Sensores de presión de agua  a base de contactos eléctricos o resistivo.
  • Sensores de presión de agua electrónicos , los cuales son  más seguros al no tener contactos físicos eléctricos.

En algunos  modelos   de LG con display, un fallo de  los presostatos    se indican por  el error   «PE» (es decir  Pressure error)”, es decir error en el sensor de presión refiriéndose  a la presión del agua en el presostato, el cual puede ser verificado en modo test en algunos modelos .

Una avería muy típica  es pues que la lavadora se llena de agua y no para de llenarse  desbordándose  sin pasar al ciclo de lavado .lo cual   normalmente  puede  relacionado con el sensor de presión de agua  como vemos.

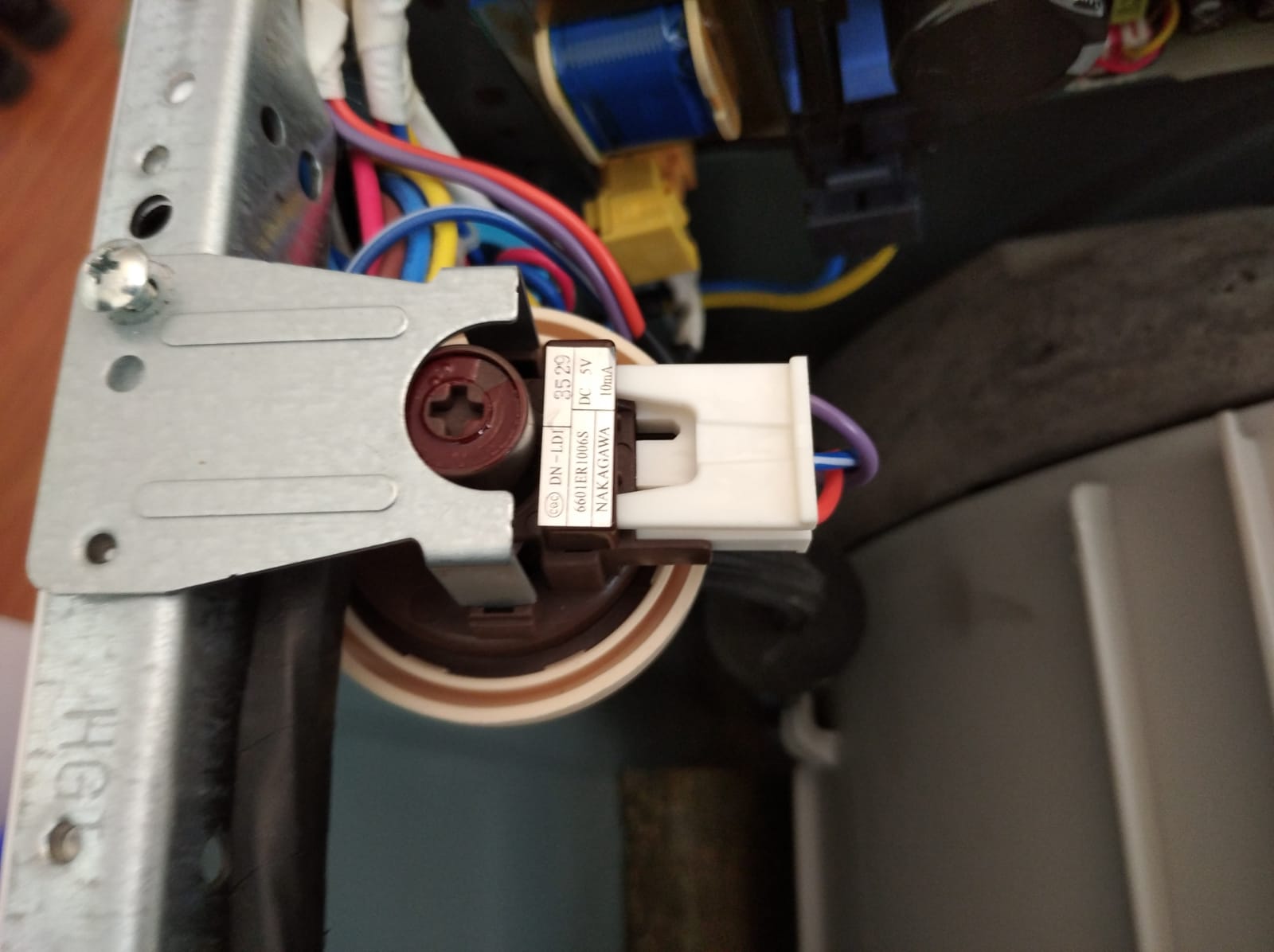

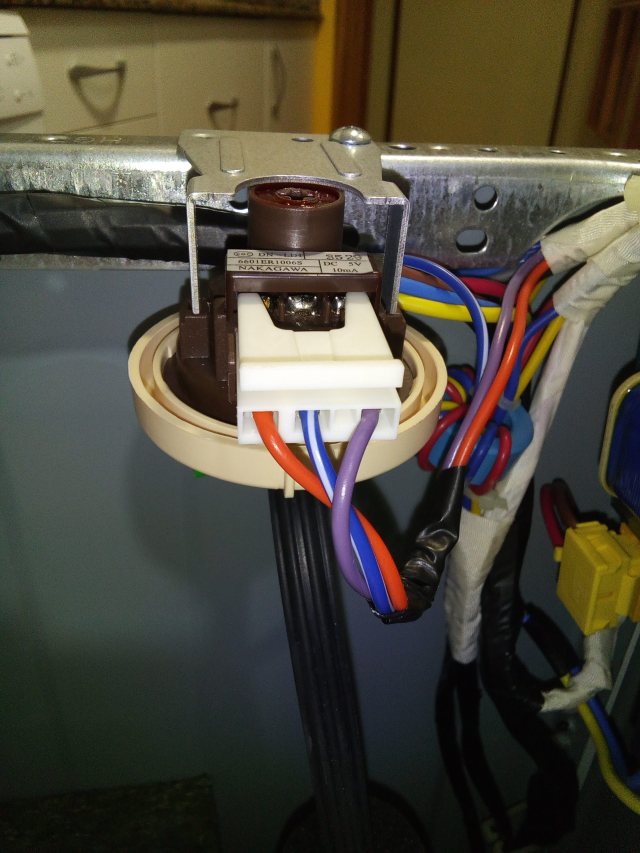

Presostato vista superior

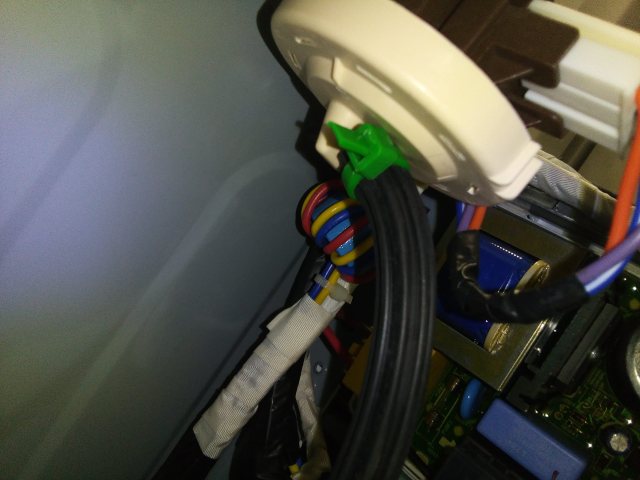

Una avería típica del modelo   LG F10B9QFW es que  con el tiempo  se suelte el conducto  procedente del tambor , provocando que la lavadora  no lave pues no corta el llenado  de agua del tambor .

En este caso  simplemente arreglaremos  al avería fijando el tubo al presostato  y  como mejora colocaremos una brida para que no se  vuelva a soltar el tubo

img_20170126_1740031

 Obviamente si la conducción es correcta ( no está obstruida ) y no se ha soltado , y  sigue manifestando el  mismo error de llenado del tambor hasta el límite ,muy probablemente el sensor estará mal y  debe ser sustituido por otro.

Problemas con el vaciado  de la cuba o pérdidas de agua

Si estuviese todo lo anterior correcto,otro problema  puede ser  el fallo de la bomba para lo cual, aparte de observar si se oye agua  circular por el sumidero . podemos medir con un polimetro el bobinado de la bomba que debería  tener  una resistencia de 80 a 150 Ω .

En algunos modelos de LG  el error es  DE ( es quiere decir drain error) , es decir error de vaciado de agua. Se activa si después de 5 minutos de iniciado el vaciado de agua, el sensor de llenado indica cuba llena.

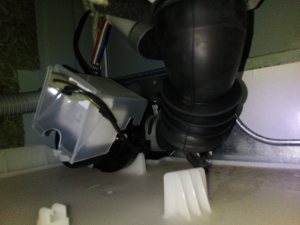

bomba de lavadora

Una causa muy común de este problema son las bombas defectuosas o un bloqueo en algún lugar a lo largo de la cámara del filtro , como por ejemplo algun botón , cremallera, etc que podrían bloquear el giro de la hélice de la bomba. Entonces, lo primero que debe intentar es girar la lavadora de lado para permitirle soltar la manguera y proceder a eliminar el bloqueo.

Consejo rápido: al destapar, se va a ensuciar, así que primero consiga toallas (es probable que salga mucha agua). Luego agarra un compresor y procede a soplar aire en el tubo (lentamente) hasta que salgan todos los desechos desagradables. Asegúrese de enjuagarlo correctamente después de hacerlo .

Además, corrija cualquier torcedura en la manguera de drenaje (si nota que está torcida).

La tubería de drenaje también debe instalarse correctamente (no menos de 34 «y no más de 96» del suelo), así que verifique si la manguera de drenaje cumple con este criterio.

Además, intente limpiar el filtro de drenaje en sí mismo ; puede haber problemas de drenaje si también está obstruido (vaciar el filtro generalmente ayuda)

Ahora, si no hay un bloqueo visible, entonces podría significar que la bomba de drenaje ha fallado y será necesario reemplazarla. Hay toneladas de «videos instructivos» en YouTube, por lo que realizar el reemplazo no es terriblemente difícil.

Una muy mala noticia es encontrar trozos de plástico y metal en el filtro . Si esto se acompaña de pérdidas de agua en el ciclo de lavado y un chirrido al girar entonces muy probablemente sea problemas en el eje del tambor que se desgasta por algunos bordes haciendo que al girar choque por algunos lados desgastando material del propio tambor y generando perdidas de agua. En este caso necesitemos reemplazar el tambor , lo cual es por desgracia un elemento bastante caro

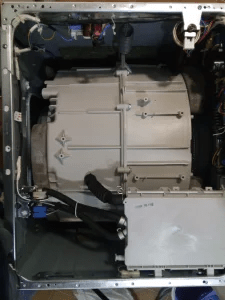

Como podemos ver  en la imagen de abajo de una lavadora   LG F10B9QFW   ,  en el interior  se  ha sustituido  el metal por el plástico ,mucho más ligero y por supuesto insensible a la oxidación   y corrosión . Lamentablemente al ser un material relativamente «blando» si hay desalineamientos en el eje el propio tambor terminara rompiendo el contenedor, y esos es justamente lo que vemos en la imagen de más arriba.

Avería puerta

Otra avería probable es el interruptor de seguridad de la  puerta cuyo código de error  en lavadoras LG con display  suele ser DE (“door error”), es decir error en la puerta de la lavadora. Debe verificar  que la puerta de la lavadora está completamente cerrada, verificando el contacto de cierre y el retardo de apertura. En caso de que el contacto o el retardo esté mal, debe sustituirse todo el bloque.

Si la puerta de su lavadora de transmisión directa LG no se abre, este es posiblemente el motivo y lo que debe intentar:

  • Temperatura del agua (o el nivel es demasiado alto): primero drene ejecutando un ciclo de drenaje/centrifugado y luego intente presionar Inicio/Pausa para abrirlo una vez que se complete el ciclo.
  • Cerradura de la puerta defectuosa : si su lavadora LG de transmisión directa no se desbloquea, considere reemplazar la cerradura de la puerta.


Recordatorio: una vez que la lavadora ha comenzado a funcionar, la puerta no se puede abrir por razones de seguridad. En algunos modelos se muestra el ícono de «Door-Lock» ( que queda iluminado). Si es así, espere a que se apague y abra la puerta (debe abrirse de inmediato si no hay problemas con la puerta).

Dicho esto, es posible que tenga un problema con el pestillo de la puerta o algún otro componente involucrado en la apertura de la puerta.

Carga excesiva y otros problemes

Si la lavadora de transmisión directa LG no gira una de las causas de este problema es la puerta: la lavadora no girará si no está bien cerrada. Así que asegúrese de que esté firmemente cerrado y luego presione el botón «Inicio/Pausa» una vez más; tenga en cuenta que pueden pasar un par de minutos antes de que la lavadora comience a girar una vez que presione «Inicio/Pausa«. No olvide que la máquina puede “negarse” a girar debido a una carga desequilibrada. Por lo tanto, debe agregar uno o dos elementos similares para tratar de equilibrar la carga.

Otra cosa que debe intentar es reorganizar la carga, ya que podría permitir un giro adecuado.

Incluso puede quitarse algo de ropa (si no hay mejoría) y volver a intentarlo; el punto es, juegue con su carga hasta que esté correctamente equilibrada.

Averia motor

Y llegamos  al motor cuyo error en las lavadoras LG suele ser «LE» (significa “Motor error”), es decir, error en el motor. El fallo está originado por una avería en los bobinados del motor, que están abiertos o en cortocircuito. La avería también se produce si el conector está mal o flojo, o los sensores Hall están dañados.

Llegados a este punto, ver este mensaje indica  una reparación bastante costosa. Verifique el bobinado del motor, quite el conector y mida con el multímetro. Las resistencias se miden entre cada bobina y deben dar una lectura entre 5 y 15 ohmios. Si las bobinas están bien, seguramente el fallo está en algún sensor Hall, los cuales deben ser cambiados.

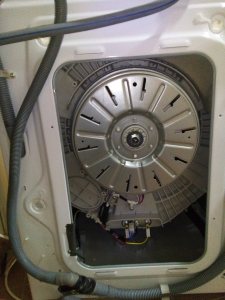

detalle del motor

Algo muy sencillo antes de buscar causas más complejas es intentar limpiar el filtro de pelusas (en el frontal en la parte inferior derecha); si está obstruido por hilos y pelusas, provocará problemas de drenaje o giro. Como hemos comentado una muy mala noticia es encontrar trozos de plástico y metal en el filtro sobre todo si se acompaña con un FUERTE CHIRRIDO al girar acompañado de pérdidas de agua en el ciclo de lavado, entonces muy probablemente sea problemas en el eje del tambor que se desgasta por algunos bordes haciendo que al girar choque por algunos lados desgastando material del propio tambor y generando perdidas de agua ( es una mala notica porque necesitaremos reemplazar el tambor , lo cual es por desgracia un elemento bastante caro) .

Si todavía no está girando (y está escuchando algunos ruidos extraños), intente mirar la parte posterior de la máquina (lo idea es mirar el rotor del motor ). Tenga en cuenta que necesitará una herramienta como un Phillips apropiado dependiendo de su número de modelo para desarmar la parte trasera.

El ensamblaje del rotor es un fallo común en estas máquinas y un nuevo rotor normalmente soluciona algunos problemas de giro.

Programador

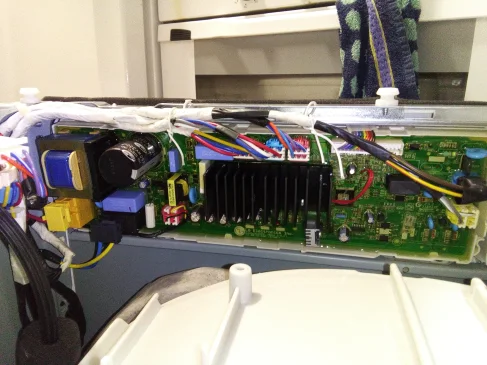

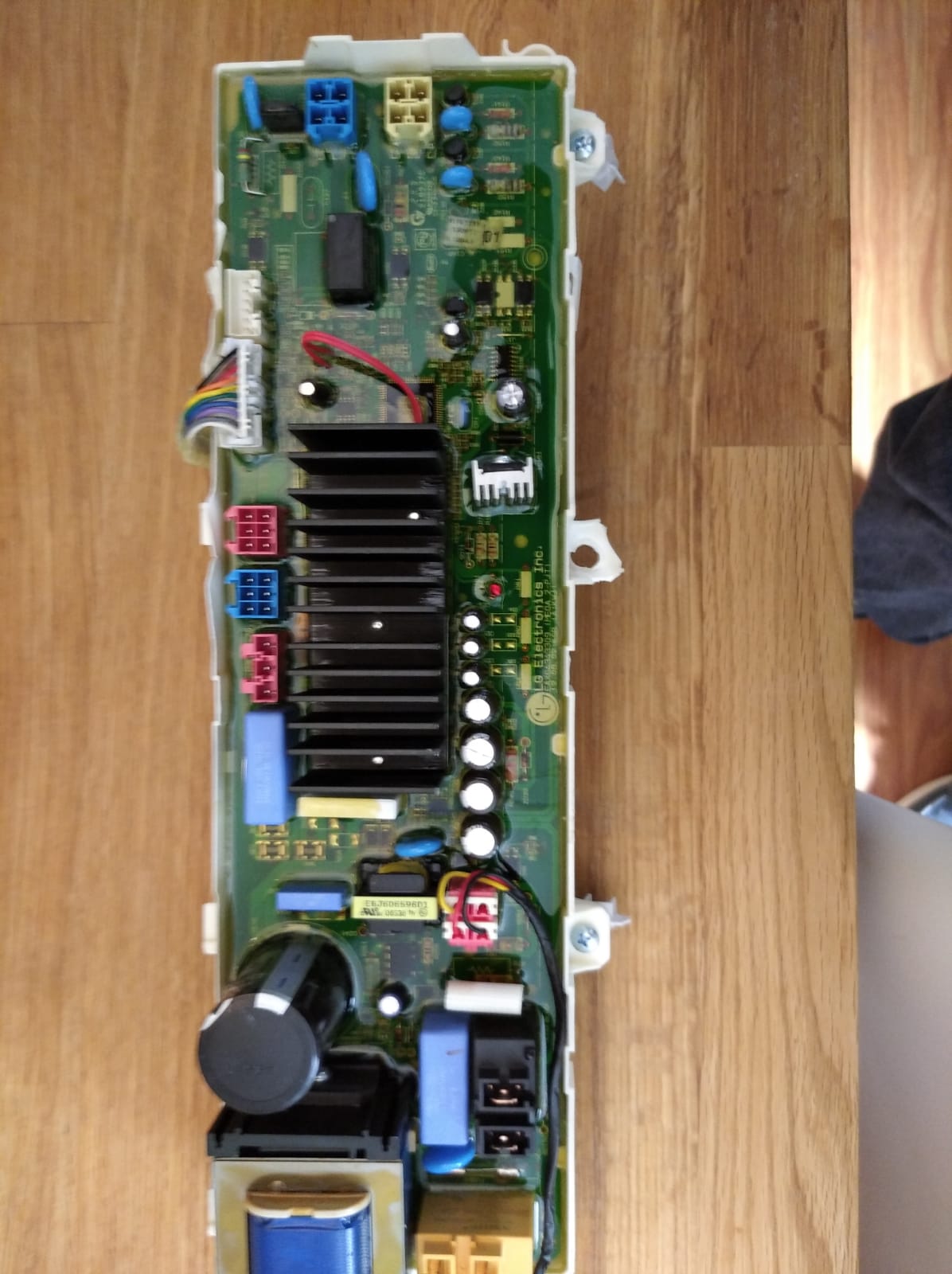

Y para terminar llegamos a la parte más importante : la placa principal (antiguamente llamada  programador) . Si todos los elementos anteriores  están operativos un problema muy típico  puede ser cualquier aspecto relacionado con la placa principal , que en los modelos más actuales suele  estar centralizada en una  sola  placa .

Normalmente las reparaciones de esta placa suelen consistir reemplazar por completo la placa   conllevando  además de un coste considerable, así que  si llegados  a este punto estamos seguros de que esa es la avería , tenga en cuenta que  en casi todas las reparaciones una parte muy importante se lleva la  parte de alimentación  ,( que el caso de las lavadoras va integrada en la placa) , así que es un comienzo empezar por este punto .

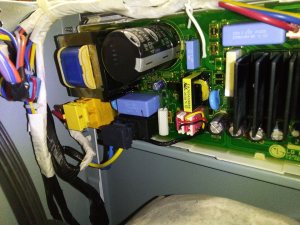

En la imagen a la izquierda se observa claramente el transformador , un condensador electrolítico de gran capacidad  y un puente de diodos y varios condensadores de poliester ,  por lo que un buen comienzo seria ir comprobando tensiones por esa parte ( con cuidado extremo pues esta alimentado con tensión ac 220V)

img_20170126_1740431

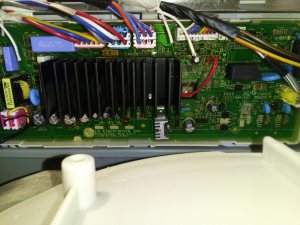

Otra causa de problema de  mal funcionamiento , suele ser los conectores  y sobre todo condensadores   por  lo  que no viene mal revisar en general el estado de estos

img_20170126_1740511

En las imágenes siguientes podemos ver el desmonte de bloque completo , en el cual se puede apreciar el cable de cinta que conecta la placa madre con la botonera.

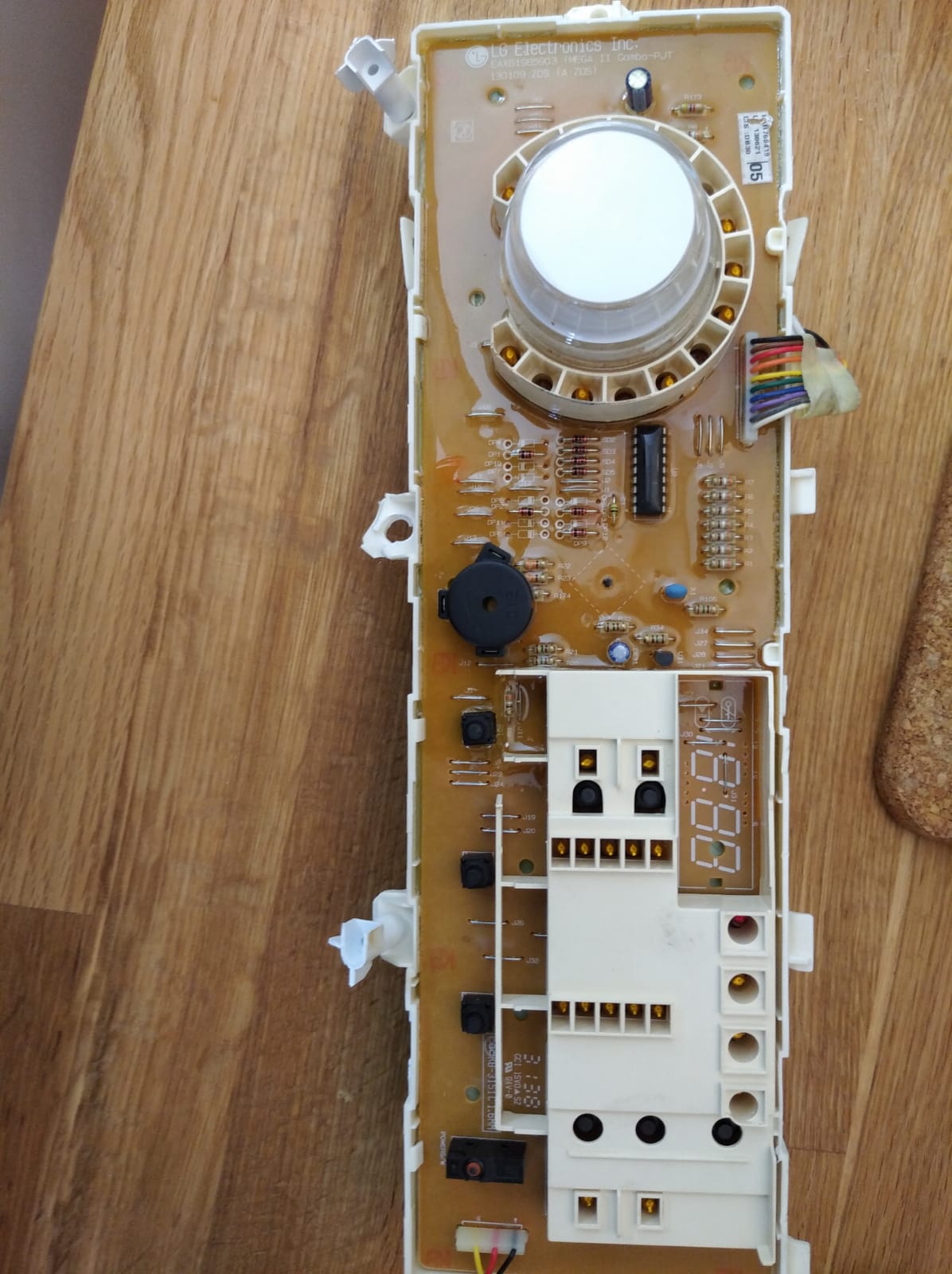

En la siguiente imagen podemos ver como la botonera, el zumbador y los indicadores van integrados también en una placa aparte.

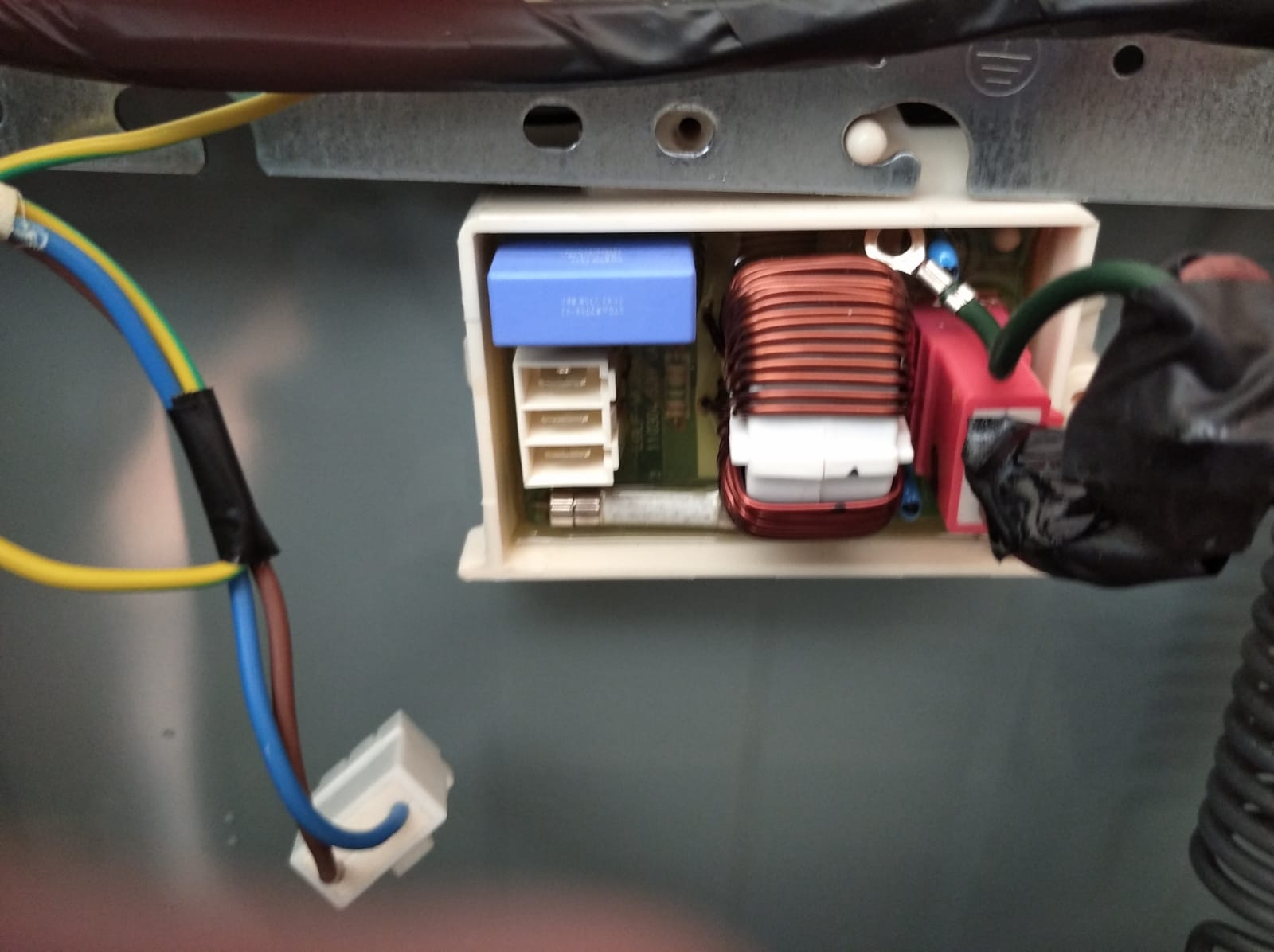

Filtro antiparasitario

Si el problema persiste, verifique la placa de entrada de alimentación pues es posible que deba reemplazarse en caso de que la salida de la placa no haya tensión.

Es posible que desee abrirlo e intentar reparar la mínima electrònica consistente en un condensador cerámico, un toroide, un varistor y un fusible rápido que podrían haberse quemado o incluso en caso extremos las pistas de la propia placa.


Resumen de otros códigos de error de la lavadora LG inverter direct drive


Ahora veremos otros códigos de error más comunes de la lavadora de transmisión directa LG (la máquina le comunica algunos problemas de la lavadora de transmisión directa LG a través de códigos de error que aparecen en la pantalla o con secuencias de pitidos o composiciones de iluminación de leds).


Código de error CL (bloqueo niños)
Sentido: La función de bloqueo para niños está activada (por lo que el panel de control está desactivado y no puede ajustar la configuración)

Solución potencial: Presione y luego mantenga presionado el botón de «bloqueo para niños» durante aproximadamente 3 segundos.

Código de error UE (Error de lavadora de accionamiento directo LG UE)
Posibles Causas:

  • La carga podría ser demasiado pequeña.
  • La carga podría estar desequilibrada.
  • La lavadora cuenta con un sistema de detección (y corrección) de desequilibrio. Si carga artículos pesados ​​individuales (por ejemplo, albornoces, alfombrillas de baño, etc.), este sistema puede hacer que deje de girar (o incluso cancelar el ciclo de centrifugado por completo).

Posibles soluciones:

  • Agregue un par de prendas similares para ayudar a equilibrar adecuadamente la carga.
  • Reorganice la carga para permitir un giro suave
  • Sugerencia rápida : si la ropa todavía está extremadamente húmeda cuando finaliza el ciclo, agregue prendas más pequeñas para tratar de equilibrar la carga y luego vuelva a ejecutar el ciclo de centrifugado.

Código de error OE (error de lavadora de accionamiento)
Posibles Causas:

  • La manguera de drenaje está torcida/obstruida.
  • El filtro de drenaje podría estar obstruido.

Posibles soluciones

  • Limpie y luego enderece la manguera de drenaje.
  • Limpie el filtro de drenaje.

Código de error tE de la lavadora de transmisión directa LG
Sentido: Termistor defectuoso.

Corrección potencial: Reemplace el termistor (quizás sea más fácil cambiar todo el elemento calefactor).

Código de error LE (Error de lavadora de accionamiento directo LG LE)
Sentido: Sobrecarga en el motor

Solución potencial: Deje reposar su electrodoméstico durante aproximadamente 30 minutos para que el motor se enfríe y luego comience el ciclo nuevamente.

Código de error de IE
Posibles Causas:

  • El suministro de agua es inadecuado en el área.
  • Los grifos de suministro de agua no se han abierto por completo.
  • Es probable que las mangueras de entrada de agua estén torcidas.
  • El filtro -de la(s) manguera(s) de entrada- están obstruidos.


Posibles soluciones

  • Compruebe si el suministro de agua está bien desde otro grifo.
  • Abra completamente los grifos de agua.
  • Enderece la(s) manguera(s).
  • Revisar el filtro – de la manguera de entrada – por obstrucciones y limpiarlo.

Código de error dE
Sentido: La puerta está abierta

Solución potencial: Cierra la puerta inmediatamente.

Código de error FE
Sentido: El agua se está llenando en exceso debido a una válvula de agua defectuosa

Solución potencial: Reemplace la válvula de entrada de agua

Código de error PE
Sentido: El sensor de nivel de agua no funciona

Solución potencial: Reemplace la pieza.

Código de error PF
Sentido: Se ha producido un fallo de alimentación.

Solución potencial: Reinicie el ciclo.

Código de error AE
Sentido: Posibles fugas de agua

Solución potencial: Inspeccione las mangueras y toda la línea de suministro de agua e intente solucionar el problema.

Código de error dHE
Sentido: Problema de suministro de agua

Solución potencial: Abra el grifo de agua.

Cómo restablecer los códigos de error de la lavadora LG direct drive

Siempre puede intentar restablecer el código de error antes que todo lo demás.

Siga estas instrucciones:

  • Desconéctelo (o corte el disyuntor) y luego mantenga presionado el botón «inicio/pausa» durante aproximadamente 5 segundos.
  • A veces, eso es todo lo que necesita hacer para borrar los códigos de error en estas lavadoras.

Resumen


Los problemas comunes de las lavadoras de transmisión directa LG incluyen fallos en el centrifugado, problemas de drenaje y problemas para llenar con agua.

Le hemos dado ideas sobre dónde comenzar cuando se trata de solucionar estos problemas (y otros) para ayudarlo a ahorrar dinero y tiempo (una llamada de reparación puede ser costosa e inconveniente).

Sin embargo, siempre es bueno involucrar a un profesional, así que llame a uno si no está muy seguro de lo que está haciendo (de lo contrario, puede terminar causando más daño a la lavadora).

Sin duda el abanico de posibilidades es infinito ,pero hemos intentado   mostrar en este post los síntomas  más comunes junto con su solución .!Muchísima  suerte con la reparación!

Electrónica de una lavadora LG direct drive y averias mas comunes


Ha cambiado mucho la tecnología desde las primeras lavadoras que solo incluían un simple motor agitador  a las modernas lavadoras  con tracción directa del tambor ( direct drive)  y modulo auto diagnostico basado en microcontroladores .

Un ayuda inestimable  a   la hora de resolver cualquier incidencia  de funcionamiento de nuestra lavadora  son los códigos de error los cuales   nos permiten realizar un rápido diagnóstico de sus averías  más comunes. Estos códigos de error deben ser del conocimiento del técnico en reparación y mantenimiento a lavadoras para una rápida resolución del problema , pero  afortunadamente también se incluyen  en los manuales correspondientes a cada modelo , por lo que como primer paso  deberíamos consultar el manual de lavadora para identificar  si nos esta mostrando algún tipo de error , los cuales se muestran con señales sonoras , combinaciones de leds o incluso en las que los disponen de diplay   en este  mismo los propios  códigos de error.

detalle del programador



Empezando por lo básico

Aunque los filtros se pueden acceder por el exterior, si tenemos una avería tarde o temprano intentaremos abrir la tapa superior  o el lateral  para intentar averiguar el origen de cualquier problema

Como podemos ver  en la imagen de abajo de una lavadora   LG F10B9QFW   ,  en el interior  se  ha sustituido  el metal por el plástico ,mucho mas ligero y por supuesto insensible a la oxidación   y corrosión

interior de una lavadora

Por orden de importancia ante cualquier problemas podemos seguir los siguientes punto

  • En primer lugar revisaremos el filtro de agua del desagüe,.En algunos modelos de lG con Display , el error es «OE»  que significa “drain error”, es decir error de vaciado de agua. Se activa si después de 5 minutos de iniciado el vaciado de agua, el sensor de llenado indica cuba llena.

Ante  cualquier contratiempo   de mal funcionamiento , ante de nada debemos comprobar que la tubería de desagüe no está torcida, doblada o aprisionada por algún elemento extraño   verificando  que el desagüe es eficaz y no existan atranques que devuelvan el agua. Revisados las tuberías,  también  debería comprobar que el filtro de la bomba está limpio y sin obstrucciones.

  • En segundo lugar, un fallo muy común es que el filtro de la toma de agua que quede obstruido por acumulaciones de sales ,por lo que es importante  limpiarlo  concienzudamente.

Lo mejor es limpiarlo  hasta incluso llegar a extraer el portafiltro  ya que  en la mayoría de modelos se puede extraer

filtro interoi

Es conveniente incluso limpiar con un bastoncillo de oídos en el interior del porta-filtro  para que limpiar  cualquier obstrucción

interior fltro

  • Si el suministro de agua está bien, el fallo puede estar motivado por una rotura en algunas de las electroválvulas.  Suelen ser  dos  y, como se ve en la imagen, están  justo en la entrada de  agua.

Se pueden comprobar su bobinados con polímetro , el cual debería  oscilar  un valor de 2 a 8 ohmios



electrovalvula

Otra posibilidad de avería  de las electroválvulas es que  pierdan la hermeticidad   las juntas de  goma  interiores , por lo que en efecto podemos probar que se accionen pero no cortan o no abran el flujo de agua  : esta avería es típica y se  manifiesta     llenándose el tambor incluso con la  lavadora apagada debido a las fugas de  alguna de las electroválvulas . Obviamente estos errores  obligan    a reemplazar  la  electroválvula averiada.



Rebosamiento de la cuba

Otro de los problemas típicos el  llenado de la cuba  incluso llegando el rebosamiento . El error se suele indicar por OE (“Overflow error”) y si es detectado  por la electrónica  la bomba de agua suele activarse automáticamente. Este mensaje, nos indica que la cuba se ha llenado de agua de manera excesiva.

El fallo puede estar en el sensor de agua que da una lectura errónea,o que la electro-válvula no cierra (por depósitos de cal, suciedad,  junta picada), lo que produce un constante llenado de agua de la lavadora como hemos visto en el punto anterior.

Existen dos tipos de sensores de presión de agua en lavadoras:

  • Sensores de presión de agua  a base de contactos eléctricos o resistivo.
  • Sensores de presión de agua electrónicos , los cuales son  más seguros al no tener contactos físicos eléctricos.

En algunos  modelos   de LG con display, un fallo de  los presostatos    se indican por  el error   «PE» (es decir  Pressure error)”, es decir error en el sensor de presión refiriéndose  a la presión del agua en el presostato, el cual puede ser verificado en modo test en algunos modelos .

Una avería muy típica  es pues que la lavadora se llena de agua y no para de llenarse  desbordándose  sin pasar al ciclo de lavado .lo cual   normalmente  puede  relacionado con el sensor de presión de agua  como vemos.

Presostato vista superior



Una avería típica del modelo   LG F10B9QFW es que  con el tiempo  se suelte el conducto  procedente del tambor , provocando que la lavadora  no lave pues no corta el llenado  de agua del tambor .

En este caso  simplemente arreglaremos  al avería fijando el tubo al presostato  y  como mejora colocaremos una brida para que no se  vuelva a soltar el tubo

img_20170126_1740031



 Obviamente si la conducción es correcta ( no esta obstruida ) y no se ha soltado , y  sigue manifestando el  mismo error de llenado del tambor hasta el limite  ,muy probablemente el sensor estará mal y  debe ser sustituido por otro.

Problemas con el vaciado  de la cuba

Si estuviese todo lo anterior correcto,otro problema  puede ser  el fallo de la bomba para lo cual, aparte de observar si se oye agua  circular por el sumidero . podemos medir con un polimetro el bobinado de la bomba que debería  tener  una resistencia de 80 a 150 Ω .
En algunos modelos de LG  el error es  DE ( es quiere decir drain error) , es decir error de vaciado de agua. Se activa si después de 5 minutos de iniciado el vaciado de agua, el sensor de llenado indica cuba llena.
bomba de lavadora

Otras averías

  • Otra avería probable es el interruptor de seguridad de la  puerta cuyo código de error  en lavadoras LG con display  suele ser DE (“door error”), es decir error en la puerta de la lavadora. Debe verificar  que la puerta de la lavadora está completamente cerrada, verificando el contacto de cierre y el retardo de apertura. En caso de que el contacto o el retardo esté mal, debe sustituirse todo el bloque.
  • Y llegamos  al motor cuyo error en las lavadoras LG suele ser «LE» (significa “Motor error”), es decir, error en el motor. El fallo está originado por una avería en los bobinados del motor, que están abiertos o en cortocircuito. La avería también se produce si el conector está mal o flojo, o los sensores Hall están dañados.

Llegados a este punto, ver este mensaje indica  una reparación bastante costosa. Verifique el bobinado del motor, quite el conector y mida con el multímetro. Las resistencias se miden entre cada bobina y deben dar una lectura entre 5 y 15 ohmios. Si las bobinas están bien, seguramente el fallo está en algún sensor Hall, los cuales deben ser cambiados.



detalle del motor

  • Y para terminar llegamos a la parte mas importante : la placa principal (antiguamente llamada  programador) .Si todos los elementos anteriores  están operativos un problema muy típico  puede ser cualquier aspecto relacionado con la placa principal , que en los modelos mas actuales suele  estar centralizada en una  sola  placa .

Normalmente las reparaciones de esta placa suelen consistir reemplazar por completo la placa   conllevando  ademas de un coste considerable ,asi que  si llegados  a este punto estamos seguros de que esa es la avería , tenga en cuenta que  en casi todas las reparaciones una parte muy importante se lleva la  parte de alimentación  ,( que el caso de las lavadoras va integrada en la placa) , así que es un comienzo empezar por este punto .

En la imagen a la izquierda se observa claramente el transformador , un condensador electrolítico de gran capacidad  y un puente de diodos y varios condensadores de poliester ,  por lo que un buen comienzo seria ir comprobando tensiones por esa parte ( con cuidado extremo pues esta alimentado con tensión ac 220V)







img_20170126_1740431

Otra causa de problema de  mal funcionamiento , suele ser los conectores  y sobre todo condensadores   por  lo  que no viene mal revisar en general el estado de estos



img_20170126_1740511



Sin duda el abanico de posibilidades es infinito ,pero hemos intentado   mostrar en este post los síntomas  mas comunes junto con su solución .!Muchísima  suerte con la reparación!
