En la mayoría  de las  viviendas unifamiliares  es muy sencilla la distribución de antena   a la largo de la vivienda  , sencillez   que  nos va a permitir introducir mezclada junto con la señal de antena proveniente de la antena comunitaria   una nueva señal VHF  de alta calidad modulada con  cualquier fuente de audio  y vídeo  que nos interese  transmitir como puede ser un descodificador de cable,un descodificador satélite , un reproductor de dvd , un reproductor de blue-ray,un disco  multimedia ,etc

La única dificultad para realizar el montaje estriba en localizar el cajetin principal  de distribución de antena de la vivienda (normalmente esta en el salón )    pues sera ahí precisamente donde inyectaremos la señal VHF que transmitiremos por toda la vivienda

   Paso a paso

Paso 1

Localizaremos la toma principal de  entrada de antena de la vivienda

.

Paso 2
Lo primero que debemos hacer es aflojar los tornillos que sujetan la tapa de la caja, con la ayuda de un destornillador.

Paso 3
Después, retiramos la pieza, destornillamos el mecanismo y lo sacamos: debe haber dos cables uno principal ( que marcaremos  como antena  y suele ir en lado in del mecanismo)     que procede  de la cabecera de antena y otro cable que sera el que distribuye las señal de antena por toda la vivienda ( que marcaremos como out)

En el caso de que el mecanismo tenga conectado un cable de entrada y otro de salida se tratará de una toma de paso y puede ser una caja que nos interese . En cambio, si sólo se le acopla SOLO un cable de entrada será de final de carrera y es evidente que NO nos servirá  para nuestro cometido .

Para probar que es la caja correcta, si probamos el resto de TV’s  de la vivienda una vez eliminado el mecanismo  ya no debería verse  ningún canal de TV    lo cual significa que nuestro cajetin es el punto de entrada de antena de nuestra vivienda  .

Paso 4
Una vez que hayamos hecho esta tarea, tendremos que adquirir   una nueva tapa   de salida de cable  o de dos conectores independientes para poder  inyectar una nueva señal (la modulada en VHF).

Paso 5
En el caso de que el mecanismo tenga conectado un cable de entrada y otro de salida  y esta sea la correcta conectaremos el nuevo mecanismo, mejor uno de salida de  cables  u otro  en el  que estén los dos conectores separados  y   deberían  diferenciarse claramente    la  señal de entrada y la la de salida de antena .

Paso 6

Usaremos para modular la señal VHF bien  cualquier reproductor de video VHS,Beta ,etc con esta funcionalidad que normalmente  iba incluida  en todos los vídeos «compatibles con canal-plus»   (dado qeu estan en desuso pueden  ser adquirido en cualquier establecimiento de segundamano por menos de 10€)   o bien un modulador de VHF  independiente(ver paso 8)

Conectaremos el cable procedente de la antena comunitaria a la entrada de antena   del video  VHS (o  modulador   VHF  ) y la salida de antena   del video  VHS   a la distribución de antena de la vivienda .

Por ultimo conectaremos los cables de audio y vídeo procedentes de la fuente  a compartir    en  el euro-conector  normalmente  marcado de color azul ( es decir de entrada de audio y vídeo)

Paso 7

Para probar que  el montaje es funcional asegurarse de  que les estamos  introduciendo aun señal de video y audio procedente de una fuente  externa  ,encender el video  y conmutarlo a la entrada de vídeo auxiliar ( normalmente en el display aparecerá  el mensaje AU1)  y en nuestro TV escanear la señales de VHF  ( normalmente estará por el canal 30  al 43). No confundir con buscar los canales de la TDT pues la señal de estos vídeos es analógica y solo aparecerá en esta .

Paso 8

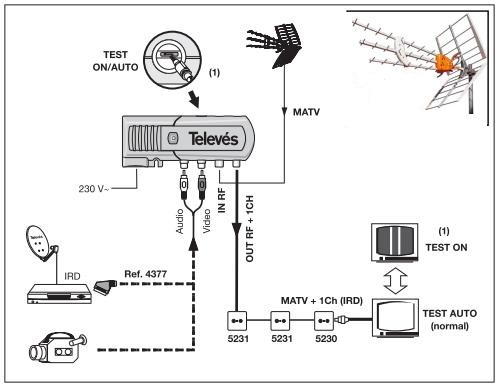

Alternativamente  al video VHS,  se puede usar un  modulador profesional VHF  como el que se muestra a continuación

NOTA: si la señal no aparece clara o con «niebla»  en todos los TV’s  ,intercalar un amplificador de antena doméstico    entre la señal de salida de antena del video VHS  y la toma de antena de la vivienda: el resultado mejorará considerablemente la calidad de audio y vídeo  en todos los TV’s

Espero  que os  sirva esta guía  ….!Feliz navidad  y año nuevo!
