Osciloscopio y Generador señales con Android


En  efecto  tradicionalmente al aficionado se  ha visto literariamente sin visión a la hora de investigar  el tipo de onda o la frecuencia de una señal analógica  pues esta al cambiar con el tiempo y no ser siempre periódica no es apreciable con un típico multimíetro,  siendo una de las opciones mas asequibles   optar por  usar la tarjeta de sonido de cualquier ordenador para capturar las señales   a efectos de visualizarlas en una pantalla  gracias a programas como Bip Scope, Osciloscope o Zelscope  como vimos en un post anterior.

Afortunadamente para el aficionado  que se acerca  a la electronica  ya no necesita depender de un ordenador personal  para ver  la forma de uan señal analógica pudiéndolo  hacer simplemente con un asequible terminal Android que incluso puede ser parcialmente averiado , reciclado u obsoleto

Lógicamente la  señal  a analizar  la conectaremos a la entrada de micrófono ( normalmente mono )  y  por medio de una  red atenuadora  que proteja la entrada de audio del terminal

Como no todos  lo terminales tienen entrada de audio estereo  (de  hecho lo normal es que la entrada sea este mono ),  solo podamos optar por un solo canal de muestreo  , pero  mas ue suficiente para la ,mayoria  de las situaciones.

Para la sonda atenuadora se necesitan estos componentes simples y bastante baratos ;

  • Resistencia 22K ohmios
  •  Resistencia 82K ohmios
  •  Un Potenciómetro de   50K  Lineal
  •  Un metro cable estéreo apantallado
  •  Un jack estéreo de 3,5 mm  con toma de micrófono ( de 4 pines lr+mic)
  •  Terminales Tester

 La resistencia de  22K  sirve como límite de seguridad de tensión en la tarjeta de sonido del terminal

El potenciómetro sirve como atenuación para la  tensión de entrada. Si el voltaje está por encima de 5 voltios, ajustar el potenciómetro necesariamente para evitar que la entraa de la tarjeta de sonido del terminal  se dañe por una entrada excesiva de tensión.
Para el cable de audio usar cable apantallado para evitar la inducción alrededor del cable.

Es muy importante  conectar el circuito a la entrada del  micrófono  y no a  la de un canal de audio de salida

Las señales de los canales izquierdo y derecho los podemos usar para la salida del generador de seañales

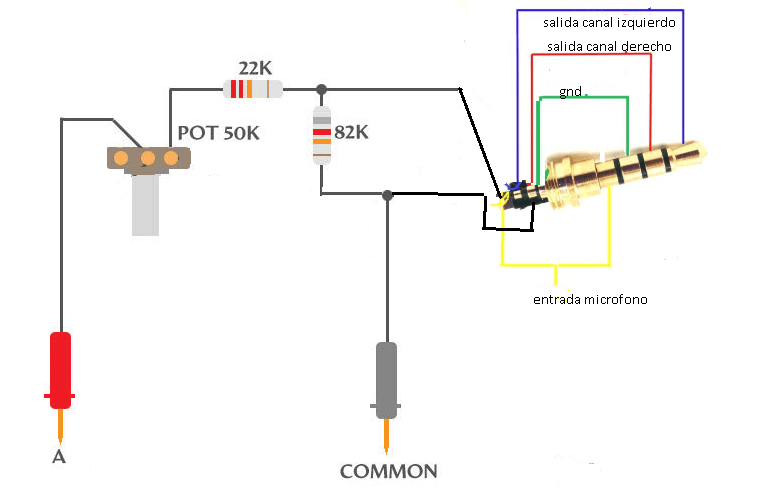

Este es el esquema planteado


Este pequeña red atenuadora debería proteger la entrada de tensiones excesivas , pero  hay personas que optan simplemente por colocar un trimmer de 500K  y partir desde la máxima resistencia  a la hora de medir. Si necesita mayor seguridad   a  la hora de protegder la entrada tambien se puede añadir  un condensador de poliester de .047mF/200V en serie con la sonda A.



En cuanto al sw disponible para Android citar   que existen algunas utilidades bastante potentes que permiten capturar la señal procedente del  jack de entrada del micrófono





Osciloscopios Android

Usando la red atenuadora ya comentada ( o en su defecto un potenciometro de 500K  en serie con la entrada del jack de microfono )  veamos algunas apps para  convertir nuestra tableta u smartphone en un sencillo osciloscopio



OScilloscope

Es una sencilla suplicacion para convertir nuestra tableta u smartphone en un Digital osciloscopio de doble trazo

Características mas importantes
– Autocorrelación avanzada activación
– 1 o 2 huellas
– Entrada de micrófono
– Ganancia y la frecuencia ajustable
– Debe darla a la pantalla  para empezar

Como se puede ver  ofrece un interfaz sencillo de manejar  y mas que suficiente para la mayoría de las aplicaciones

Captura de pantalla

Enlace a google Play : Oscilloscope



osciloscopio onda sonora

Este sw esta centrado   básicamente en señales  de audio   haciendo el análisis de sonido mediante osciloscopio y mostrando todas las principales propiedades de la señal.

Detecta y muestra la frecuencia, forma de onda, período de longitud de onda y las notas musicales correspondientes a esa frecuencia lo cual puede ser muy interesante para ciertas aplicaciones.

Captura de pantalla

Características del osciloscopio:

– Entrada de micrófono.
– La forma de onda y la longitud de onda de visualización.
– Indicador de volumen.
– 4 modos de escala de 6 a 2000 Hz
– Visualización de la frecuencia principal.
– Puede ser detenido con un solo toque
– Incluye afinador cromático para que coincida con la frecuencia musicalmente.
– Un canal de osciloscopio

Enlace  a Google Play  aqui

SmartScope Oscilloscope

Este famoso sw  ahora también es compatible con entrada de audio jack así  que podemos disfrutar del el incluso  sin el LabNation SmartScope

Esta aplicación convierte su tableta en un generador de osciloscopio / forma de onda móvil.

Esta aplicación le solicitará los siguientes privilegios:

  •  acceso USB: para detectar la SmartScope
  • El acceso a su sistema de archivos: para guardar los datos de forma de onda
  •  Acceso de red: para los datos de forma de onda de subida salvado, y para detectar una SmartScope en la red local
  •  Acceso micrófono: para la entrada de audio jack
  • Acceso Dropbox: sólo cuando se desea cargar los datos de forma de onda a tu cuenta de Dropbox)


Captura de pantalla

NOTA: Si no puede instalar esta aplicación, probablemente significa que el dispositivo no es compatible con USB On-the-go. Esto significa que no puede utilizar el SmartScope. Si desea probar la aplicación aún, se puede descargar el paquete de Android (APK) de nuestro sitio Web en https://www.lab-nation.com/app



Enlace a google Play : SmartScope Oscilloscope







Generadores de señales Android

Un generador de señalesde funciones o de formas de onda es un dispositivo electrónico de laboratorio que genera patrones de señales periódicas o no periódicas tanto analógicas como digitales. Se emplea normalmente en el diseño, prueba y reparación de dispositivos electrónicos; aunque también puede tener usos artísticos.

Hasta  hace poco un generador de señales solía ser un instrumento realmente caro de precisión . Afortunadamente eso ha cambiado  y directamente desde la salida de audio podemos contar con un generador muy potente como vamos a ver

Veamos algunas apps para generar señales  en nuestro terminal  o tableta Android



Function Generator

Veamos ahora un generador de funciones , de  forma de onda  y de señal de canal dual apto  para la salida de audio de altavoces o auriculares.

Esta app no tiene  publicidad, no se necesitan permisos especiales , y las características no están limitadas: es decir es la versión completa.

La salida dependerá de la calidad del hardware del dispositivo de audio  pero  es de 16 bits para cada uno de los canales izquierdo y derecho y en 44,1



Algunas características :

  • Izquierda y derecha canales de audio se pueden asignar a cualquier canal 1 o el canal 2.
  • Seañles  ; Sine, Square y formas de onda triangular.
  • Rango de frecuencia de 1 MHz hasta 22 kHz.
  • Amplitud como porcentaje 0-100%.
  • Offsetde  la fase de formas de onda.
  • Frecuencia de barrido o la amplitud (Single, Repeat y modos de rebote).
  • Modulación de amplitud (AM).
  • Modulación de Frecuencia (FM).
  • El modo de ráfaga para un número específico de formas de onda (1-10000).
  • El ruido blanco y generador de ruido rosa. (1 / f) Rosa ruido cae de a ~ 3 dB por octava entre 43 Hz y 44 kHz.
  • Ranuras de memoria para guardar y recordar la configuración del canal.
    Seleccione los valores con deslizador primavera o el teclado numérico.



El aspecto como se puede ver en la siguiente pantalla es de lo mas profesional

Captura de pantalla



Algunos dispositivos puede puede filtrar la polarización de CC y señales de baja frecuencia. A altas frecuencias, las formas de onda se distorsionen debido al número limitado de muestras para cada forma de onda (por ejemplo, en 4.41kHz, una forma de onda sinusoidal se puede aproximar por sólo 10 puntos). Por lo tanto este es para uso educativo diversión /, para aplicaciones críticas utilizan un generador de funciones calibrado real.

Enlace a Google Play    Function Generator

Signal Generator

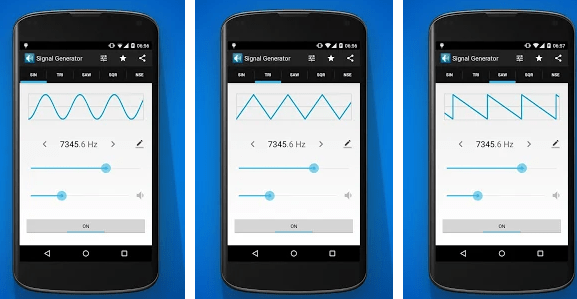

Uno de los mas sencillas  apps  que   permite  sacar diferentes formas de onda por los canales de audio es Signal Generator, que es un generado de tonos  y también generador  de  señales de  Frecuencia Libre

Algunas de las características

  •  Múltiples formas de onda
  •  Suave y amplitud de control de frecuencia
  •  Operación en segundo plano
  • Salida a través de conector de audio
  • Rango de frecuencia configurable a través de la página de configuración

Las formas de onda pueden ser

  • Seno
  •  Triángulo
  • Diente de sierra
  • Cuadrado
  •  Ruido

Para cambiar el rango del deslizador de frecuencia, pulse el botón de configuración en la esquina superior derecha.

Enlace a Google Play aqui
