Bicicleta Electrica

A finales del 2016 apareció de la mano de Xiami un novedoso patinete eléctrico :el Xiaomi Mijia. Al igual que con todos los productos de Xiomi, el scooter de inmediato atrajo la atención de un público más amplio gracias a su diseño exitoso tal vez minimalista y sobre todo por sus muy buenas características técnicas donde destacaríamos su relación calidad/precio y sus prestaciones excepcionales donde destaca su sistemas de frenada regenerativa y una especie de ABS.

Los datos técnicos mas destacados son los siguientes:

Velocidad de 25 km / h
Autonomía de 30 km
Bateria 280 Wh, LG M26 10s3p;
Ruedas de 8,5 pulgadas (neumáticos de caucho inflables con la cámara);
Potencia de 250 vatios (nominal), 500 vatios (máximo);
Plegable;
12,5 kg de peso;
Peso máximo del usuario de 100 kg;
Clase de protección IP54.

La verdad es que con una impresora 3d no hay limite para la imaginación, de modo que si juntamos por un lado una maquina excelente, y por otro lado la posibilidad de mejora y customización gracias en parte a las posibilidades que ofrece la impresión en 3d , las mejoras se hacen factibles.

Veamos algunas de estas mejoras :

Mejora en el mecanismo de plegado.

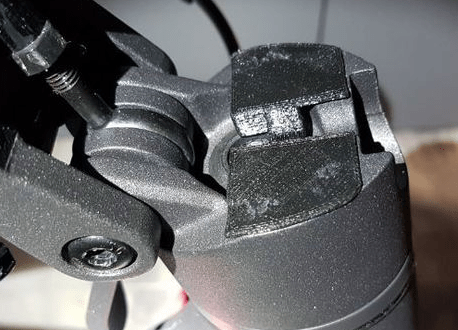

Muchas personas hacen referencia a los pocos problemas que da esta maquina excepto que con cierta regularidad se han de apretar los tornillos que sujetan el mecanismo de su plegado para evitar un exceso de “juego” de las piezas así como de un “molesto” ruido. Este problema se puede corregir con una pieza impresa 3d diseñada por Cerega que sirva para amortiguar el juego de dirección. Esta pieza se puede descargar desde Thingiverse e imprimir en una impresora 3d o bien pedirla desde la propia pagina en cargándola directamente por medio de impresión bajo demanda,

Esta pieza esta disponible en 3 tipos de almohadillas de 0,4 mm, 0,6 mm y 0,8 mm. Si tiene un modelo para trabajos sólidos, usted mismo debe cambiar las configuraciones.

Protector luz trasera

Una mejora interesante es un protector de cableado de la luz trasera pues a la larga el polvo y la suciedad pueden impedir el funcionamiento de esta útil funcionalidad

La pieza ha sido diseñada por Aminokislota y se puede descargar desde Thingiverse e imprimir en una impresora 3d o bien pedirla desde la propia pagina encargándola directamente por medio de impresión bajo demanda.

En el siguiente vídeo podemos ver los dos accesorios en acción;

Otras mejoras

También hay algunas cosas útiles que permitan que el Xiaomi sea más agradable o al menos más conveniente.

Algunas de las mas típicas son las siguientes:

Lo primero que viene a la mente es conseguir un buen soporte de manillar para su smartphone con el objetivo que su teléfono muestre la velocidad, la dirección, la batería restante y la distancia mientras está montando. Hay muchos diferentes básicamente para bicicleta que puede adaptarlos . Un buen montaje es difícil de encontrar, pero al menos no son caros y puede experimentar con ellos hasta encontrar el perfecto.
En segundo lugar un extensor de manillar puede ser necesario debido a la estrecha longitud del manillar de la scooter y con el control del acelerador más la campana del anillo ya montada, no hay mucho espacio para trabajar. Al agregar el extensor del manillar le permitirá por ejemplo instalar una cámara de acción y
Los últimos son un conjunto de neumáticos de goma maciza sin cámara pues así se olvidara de los pinchazos .Lo negativo con los sólidos es que sentirá cada bache y crack en la carretera, pero al menos no habrá miedo a pinchar los neumáticos y tener que arrestar el scooter hasta casa.

A lo largo de los años las baterías tanto las de Ni/Cd como las iones de Litio terminan perdiendo su capacidad , siendo necesaria su sustitución ,lo cual por cierto no es una tarea sencilla dado que no siempre están accesibles los recambios de estas.

Normalmente la baterías instaladas en las bicicletas eléctricas corresponden a configuraciones especificas para cada modelo a la que se conecta, por lo que dado a que existen múltiples formatos ,tanto de compartimientos como de características eléctricas (tensión y capacidad en amperios /hora) se hace muy complicado reemplazarlas .

Para terminar de empeorar las cosas , en el caso de las batería de Ni/Cd , éstas están compuestas por múltiples células que agrupándolas en serie o en paralelo nos producen la tensión y capacidad final, eso si unidas por laminas de niquel ,lo cual nos hace complejo su sustitución , a no ser que nos construyamos nosotros nuestra propia soldadora de puntos para realizar precisamente las conexiones entre las diferentes celdas, las cuales se pueden adquirir aparte en portales web especializados.

Como ejemplo ,vemos una batería real formada por 20 celdas de 1,2V 7AH que en total nos viene a dar unos 24V (20X 1,2) y 7AH dado que todas están conectadas en serie

IMG_20170714_230447[1]

Un procedimiento para reparar la citada batería , seria adquirir 20 baterías de Ni/Cd 1,2V 7AH y sustituir las antiguas por las nuevas usando laminas de Niquel con una soldadora de puntos para realizar precisamente las conexiones entre las diferentes celdas.

Afortunadamente la tecnología de las baterías Litio proporciona ventajas superiores a la vieja tecnología de NiCD, entre ellas una densidad de energia mucho mayor , con el consiguiente ahorro de espacio y peso .

Como actualmente el precio no es una barrera ( de hecho se ha invertido la tendencia), lo ideal es reemplazar las viejas baterias de nicd por una nueva de Iones de Litio , siempre que la tensión sea la misma y la capacidad sea igual o superior.

Para el ejemplo de una bicicleta eléctrica de bajo coste, usando una batería de 24v 10ah de litio nos seria suficiente para alimentar un motor de 24v y de potencias comprendidas entre 350w o 250w.

Las especificaciones de la batería elegida son las siguientes:

Tensión nominal: 24V
Voltaje de salida: 16.5-25.2 V
Capacidad de la batería: 10Ah
Dimensiones: 68x100x112mm
Peso total: 2kg alrededor
Circuito interno de la protección: sobrecarga, sobre la descarga, sobre la corriente, protección del cortocircuito
Peso de la batería: cerca de 1825g
Embalaje: PVC azul
Celdas de la batería dentro: Células grandes modelo 18650.
Ciclos de vida: Más de 1000 veces
Descarga de la batería :La corriente de pico máxima: 36A/Corriente máxima de funcionamiento: 18A

bateria

La mejora en cuanto a dimensiones y peso suelen ser considerables , tal y como se puede ver en la siguiente imagen , donde prácticamente por una tercera parte doblamos la capacidad con una batería de Litio:

IMG_20170714_230525[1]

Para controlar la bicicleta, dado que la caja de antigua batería es demasiado grande, lo mas sencillo es optar por una sencilla caja transparente donde ademas del voltímetro de leds (que suelen ir integrados en la caja de la batería) podemos conectar hasta 9 leds de alta potencia y los dos interruptores de corte del motor y de la iluminación.

El esquema de conexiones de la caja propuesta es bastante sencillo pues se limita a solo dos interruptores , el voltimetro de leds que puede obtenerse de la caja original y 9 leds de alta potencia que se han obtenido de una luminaria de leds cuya fuente se habia quemado:

bicicleta lectrica

Resumidamente estos serian los pasos a seguir para realizar la conveersión:

Empezamos ubicando el voltimetro de leds que solo cuenta con dos cables : el negro o negativo que conectaremos a la mas general y el rojo que conectaremos a la salida del interruptor general


Practicaremos dos agujeros en la caja para los dos interruptores ( el general y el de la iluminación)


Seguidamente contrariamos las conexiones de los dos interruptores que irán tanto a los leds como al cable del motor

IMG_20170715_005907[1]

El resultado como vemos es bajo la opinión del que escribe bastante aceptable, mejorando ademas en aspectos como la usabilidad pues ahora los controles de las luces y del motor se colocarían mucho mas accesibles


Aunque el interruptor de encendido y el voltímetro se podrian colocar en el mismo lugar de la batería ( y nos ahorraríamos el cableado de tres hilos ) , en aras a mejorar la usabilidad se ha optado por llevar tres cables de 1 mm a la caja controladora:
- El negativo general que ira conectado tanto al motor como al negativo de la nueva batería
- El positivo de la batería , que nos servirá para alimentar los leds o el motor en función de la posición de los interruptores
- El positivo del motor , el cual lógicamente viene de la caja para alimentar o no el motor brushless
Por ultimo , respecto a la nueva batería , esta iría donde va el porta-baterías original .
