Ganar dinero con Raspberry Pi 2


Bitcoin es una moneda virtual creada en 2009, habiendo crecido en popularidad en los últimos años convirtiéndose en un muy popular método para pagar los servicios a través de Internet . El valor se ha disparado recientemente gracias a la gran cobertura en los medios de comunicación , tanto por razones positivas y negativas.

Hay dos maneras de obtener Bitcoin :

  • Comprar Bitcoins  por medio de un  intercambio : este  normalmente  es el proceso de conversión de la moneda local a Bitcoin .
  • Minería de  bitcoins : el proceso de verificación de las transacciones en el blockchain .

Como se descentraliza el conjunto del sistema de Bitcoin , cada transacción es públicamente visible dentro de lo que se llama el blockchain . Este blockchain contiene cada bitcoin intercambiados entre los usuarios menos, ya que no hay servidor central , que tiene que ser uno mismo rige . Este es el trabajo de los mineros y del que vamos a  resumir muy bravamente  en este post , pero centrándonos en  el modo de hacerlo con una  Raspberry Pi 2



Los elementos hardware que necesitaremos para hacer minería de Bitcoins  son los siguientes:

  •  Raspberry Pi 2
  • Un hub (concentrador )  USB con auto-alimentación (Concentrador USB debe ser capaz de suministrar  de 1,5-2,0 amperios.)
  • Antminer U1 / U2 / U3
  • Ventilador USB
  • Disipador para la Raspberry Pi con ventilador.



Elementos  Hardware:

Raspberrry Pi 2:

El Raspberry Pi 2 Modelo B es la segunda generación de Raspberry Pi. En comparación con el Raspberry Pi 1 tiene un procesador ARM Cortex-A7 Quad-Core a 900 MHz con 1 GB de RAM. Gracias al procesador ARMv7, el puede funcionar con toda la gama de distribución ARM GNU / Linux, incluyendo Snappy Ubuntu Core y Microsoft Windows 10.    Se  puede conseguir directamente  en la tienda online  de Rasberry o si lo prefiere  en Amazon : Raspberry Pi 2 Model B – Placa base (ARM Quad-Core 900 MHz, 1 GB RAM, 4 x USB, HDMI, RJ-45).

Rasberry Pi 2 es ideal para la minería por su bajo precio ( unos 40€ en Amazon)  ,bajisimo consumo eléctrico  y  potente cpu.



Ventilador :

Como se supone que debe mantenerse encendida la Raspberry  Pi 2 de forma  permanente es necesario dotarla de la refrigeración necesaria añadiendo simplemente un pequeño ventilador a la caja para proteger a la placa donde se albergue la Rasberry

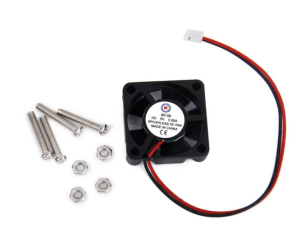

ventilador

Afortunadamente no son muy caros ( menos de 5€)  y se pueden conseguir en Amazon:DC 5V 0.2A Ventilador para Raspberry Pi Modelo B y Frambuesa Pi 2



Hub  de 4  puertos:

Este ladrón USB 3.0 con 4 puertos downstream permite conectar sus dispositivos USB 3.0, USB 2.0 y USB 1.1. Además incluye un adaptador de corriente de 5 V/2,5 A. Es un dispositivo tan ligero y compacto que podrás llevarlo siempre junto con tu ordenador portátil o colocarlo en tu escritorio sin que ocupe mucho espacio. Permite tener acceso a todos los dispositivos USB prácticamente en cualquier sitio.

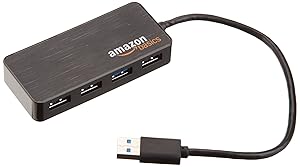

Ladrón USB 3.0 con 4 puertos de AmazonBasics

Los cables y ladrones USB tienen números de versiones diferentes (2.0 y 3.0) que indican su velocidad de transferencia de datos. Cuanto más alto es el número, más rápida es la transferencia. Sin embargo, para lograr el máximo rendimiento , tanto el dispositivo como el host deben tener la misma versión. Si no, la versión USB más baja de la combinación es la que controla la velocidad. Por ejemplo, si su cable y tu teléfono tienen la versión 3.0, pero tu ordenador es de 2.0, la velocidad máxima será de 2.0. Si los tres dispositivos (ordenador, cable y teléfono) son 3.0, entonces la velocidad será de 3.0. El ladrón USB 3.0 con siete puertos es compatible con las versiones anteriores 2.0 y 1.1.

Este hub por cierto puede   conseguirse en Amazon  : AmazonBasics – Hub USB 3.0 de 4 puertos (enchufe europeo)

Antminer :

Un producto interesante para aprender del mundo de las criptomonedas y bitcoin. Fácil de configurar, ocupa poco y consume poco. Pero que nadie se lleve a engaño y lo compre como inversión, ya que hace unos meses que no es eficiente ni  tan rentable «minar» con este tipo de productos usb y se debe invertir en productos caros y bastante más avanzados para conseguir algo de rentabilidad.  Quizás por este motivo sea interesante adquirirlo de segunda mano   por unos 30€  aquí:  Bitmain Antminer U 1 (1,6 GH/s) – USB Asicminer

antminer



Ventilador para los  Antminer

Los Antminer necesitan disipar su energía gracias  a un potente  ventilador .Muchas  personas usan ventiladores  de 17cm de alto contando la altura de las aspas para refrigerarlos  conectándolos al hub ,(la base cabe en la palma de la mano), con este tamaño sirve para su cometido. La ventaja de tenerlo pequeño es que es muy portátil, lo puede llevar a donde quiera. Lo ideal es que  incluyan un  regulador de velocidad que apague  el ventilador en un extremo, y en el otro pone máxima potencia.  El «tallo» metálico  es interesante que sea flexible, pero a la vez rígido y con un cable  suficientemente largo  para que pueda refrigerar a varios antminer   .El modelo Artic Breeze  es una buena propuesta  :el ruido que hace es nulo, súper silencioso.

Se  puede comprar por unos 5€  aquí: Arctic Breeze – Ventilador de escritorio con USB



artic

Notas :

  • Para la puesta en funcionamiento del minero bitcoin USB, siempre se debe hacer con un  concentrador USB con alimentación con ventilador.
  • También el Rpi debe usar disipador y ventilador ( sobre todo si está haciendo  overclocking el RPI para la capacidad máxima de la minería y la planificación para mantener el pi frambuesa hasta 24/7 sin quemar el procesador central).



Software:

  • Instale Raspian en su tarjeta SD con un mínimo de 8 GB .
  • Instale el software de putty en su pc    para  conectarse  por terminal
  • Conectese a  la Rasberry por ssh  (necesitara saber cual es la ip  de la rasberry y por supuesto estar conectado a la misma red ).
  • Como para todas las máquinas Linux , actualizar y mejorar, veamos como  instalar  el  software de mineria :  sudo apt-get install libusb-1.0-0-dev libusb-1.0-0 libcurl4-openssl-dev libncurses5-dev libudev-dev screen libtool automake pkg-config libjansson-dev screen
  • Utilizar el siguiente código utilizar para instalar independencias :
  1. git clone https://github.com/bitmaintech/cgminer
  2. cd cgminer
  3. sudo ./autogen.sh export LIBCURL_CFLAGS=’-I/usr/include/curl’ sudo ./configure --enable-bmsc sudo make
  4. sudo ./cgminer --bmsc-options 115200:0.57 -o POOL -u USERNAME -p PASSWORD --bmsc-voltage 0800 --bmsc-freq 1286
  • Necesitara por ultimo un sw de minería : se  recomienda Bitminter DEBIDO pues tiene una  fácil Interfaz gráfica de usuario .
Anuncio publicitario

Primeras planchas inteligentes


La manipulación robótica de objetos deformables sigue siendo una tarea difícil.

Una de estas tareas es planchar una pieza de tela de forma autónoma.

Los robots están pensados para facilitarnos la vida y qué mejor cosa que puedan planchar  la ropa!

Sino se cree  que un robot pueda hacer una labor de este tipo , puede ver el siguiente video:



Dada una tela más o menos aplanada, el objetivo es tener un plan de planchado que dirigido de forma iterativa puede aplicar una plancha convencional  para eliminar todas las arrugas grandes por medio de  un robot.
Se presenta una nueva solución para analizar la superficie de la tela mediante la fusión de dos técnicas de exploración de superficie:

  • Exploración de curvatura
  • Exploración de la discontinuidad.

La exploración de curvatura puede estimar la desviación de la altura de la superficie de la tela, mientras que la exploración de la discontinuidad puede detectar con eficacia las características superficiales agudas, como las arrugas.

El algoritmo utiliza  esta información para detectar las regiones que necesitan ser estirados y extendidos antes de planchar, y las otras regiones en las que queremos detectar  arrugas y aplicar calor  para eliminar dichas arrugas.

Se demuestra que esta  técnica de exploración híbrida es capaz de capturar y clasificar las arrugas sobre la superficie robusta de modo que si una  arrugas dada es detectada, se  permite a un robot llegar hastta esta para eliminarla usando funciones de formas diversas

Los resultados experimentales muestran que el uso del nuevo  algoritmo de análisis de la arruga, y un robot, son  capazes de planchar  la superficie de la tela y eliminar eficazmente las arrugas.

El documento será presentado en la Conferencia Internacional IEEE de Robótica y Automatización (ICRA), Estocolmo, en mayo de 2016.
Autores de este ensayo : Yinxiao Li, Xiuhan Hu, Danfei Xu, Yonghao Yue, Eitan Grinspun, Peter Allen (Universidad de Columbia)

Mas información    en este enlace: http://arxiv.org/abs/1602.04918

Muy pronto las baterias de Grafeno seran una realidad


En un post anterior  hablábamos de como fabricar una batería  con pequeñas  células de Ion de Litio para dar grandes capacidades, pues bien probablemente la gran amenaza de Tesla  no venga  de los hobbylist, sino de una  empresa española llamada Grabat Energy ,  que  acaba de lanzar sus baterías de grafeno las cuales prometen ser «el santo Grial» del almacenamiento de energia

El grafeno es un nanomaterial formado por carbono puro, con átomos dispuestos en patrón regular hexagonal, similar al grafito y cuyas características son la dureza, la flexibilidad y la elasticidad.Es transparente, posee una altísima conductividad térmica y eléctrica, es ligero y genera electricidad al ser alcanzado por la luz.

Las baterías Grabat  están dirigidas al hogar (para que sea autosuficiente como las powe wall de  Tesal ) pero también para  los vehículos eléctricos (tanto automóviles como bicicletas), a los drones o incluso a los marcapasos.Incluso en el caso del automóvil ha destacado que la tecnología que emplean no se puede comparar con la actual de litio, ya que aunque esta última tiene una densidad de energía de 180 Wh/kg no es real.

Estas  baterías que sobre el papel prometen ser el Santo Grial de la industria:1.000 km de autonomía para un vehículo con recargas completas en 8 minutos, mitad de peso respecto a las de iones de litio y su producción puede abaratarse hasta ser un 77% más económicas que las actuales.

La bateria  de Grabat Energy, que se va a fabricar en Yecla (Murcia) a partir de marzo, tiene una densidad de 1.000 Wh/kg, un voltaje de 2,3v y cuando ha sido analizada por los organismos independientes TÜV y Dekra no ha explotado, como puede suceder con una batería de litio. Además, tras ser cortocircuitada ha vuelto a funcionar con un 60 % de la carga. Esto se traduce en que, si la red eléctrica lo permitiese, se podría cargar un vehículo en 5 minutos, con el que se podría rodar -en el caso de un utilitario- 800 kilómetros, frente a los 400 kilómetros que ofrece un Tesla o los 250 kilómetros de un Nissan Leaf o un Renault Zoe. Incluso se podría llegar a alcanzar una autonomía superior a los 1.000 kilómetros con un peso de unos 100Kg, dependiendo del coche.

Ademas su vida útil es 4 veces superior a la de una de litio y la carga puede ser inductiva    ¿pero y su precio ?

Del precio, han eludido darlo «oficialmente»  aunque adelantan  sera similar al de una batería de litio (es decir muy alto pero probablemente bajara) , porque lo que interesa es que sea rentable y competitiva y se pueda comercializar para que suponga la “tercera revolución industrial”.

En el siguiente  video podemos ver mas detalles de esta increíble tecnología «made in Spain»:





https://player.vimeo.com/video/154169394?title=0&byline=0&portrait=0&color=E21E79&autoplay=0&loop=0&wmode=transparent



La empresa española Grabat Energy y la china Chint Group  pues han llegado a un acuerdo para la producción en masa de este sistema de almacenamiento, cuyo componente principal,polímeros de grafeno, promete revolucionar por completo la industria de las baterías en todos sus segmentos.



La fabricación en España y China va a ser posible gracias a la aportación del Grupo Chint, una multinacional china especializada en las automatizaciones, la generación eléctrica y la producción de placas solares. El proyecto de industrialización de las baterías tiene dos fases:

  • La primera, empezará en marzo, y para junio está previsto que funcionen cinco, que irán incrementándose hasta esas 20 permitirá la construcción de 20 líneas de fabricación en la planta de Yecla y que fabricarán 80 millones de celdas al año.
  • La segunda fase e posibilitará emplear a 7.000 personas y que, en 2019, se alcance un pico de facturación de 3.000-4.000 millones de euros.

Para el desarrollo de las baterías, Grabat ha colaborado con las Universidades de Córdoba y de Ciudad Real. La destinada al hogar tiene una potencia de 24 kW (tres veces más de capacidad que las de Tesal  ocupando  tres veces menos que las actuales).







Mas información aqui

Construcción casera de una bateria Tesla


No hace mucho tiempo Tesla Energy anunció las soluciones de almacenamiento de energía «Power Wall»  lo cual  obtuvo una  repercusión mediática enorme   pues  se sumaron las quejas de los gobiernos   e  incluso  de algunas compañías eléctricas  mostrando su molestar  por esta solución ya que no  sólo permite almacenar energía de las placas solares y usarse en   apagones puntuales pues  también  sirve para almacenar energía de la red  en  intervalos horarios donde la demanda es baja ( y el precio de la energía en consecuencia también)    y luego hacer uso de este almacenamiento , no a partir de la propia  red ca,  sino de las propia batería   ahorrándonos en consonancia la diferencia    entre ambas tarifas.

Powerwall de Tesla —del fabricante de coches eléctricos Tesla— es una batería doméstica, una batería gigante pensada para su instalación en una vivienda. De hecho, una Powerwall tiene una capacidad de almacenamiento similar a la potencia de la instalación eléctrica típica de una vivienda — durante una hora.

Las unidades Tesla vienen una versión de 7 kWh y 10 kWh, con un precio de $ 3,000 a $ 3,500; lo que honestamente para  la calidad  y tecnología que hay detrás  puede que sea un precio razonable ,pero  el producto fue / no esta exactamente llegando al mercado rápidamente (y por desgracia al haber tanta demanda   sólo esta  llegando en breve a un grupo selecto de clientes afortunados).De hecho comentan muchos usuarios  que de realizar un nuevo pedido, es probable que éste le pueda llegar en ~ 2017   considerando este como una ventana de entrega razonable.

Así que si usted esta impaciente , tiene mentalidad de  ahorrador  y es un apasionado del  bricolaje, Jeru García  (que es el  autor  de muchísimos vídeos  sobre uso de baterías  en la automoción , aunque ha obtenido mucha  fama  del»todo-ecléctico Samba»)  , nos guía a través de un proyecto ESS DIY que muestra para aquellos quienes están dispuestos a comprar baterías de segunda mano, de  una manera de adquirir el mismo sistema básico (con 18.650 células portátiles) como el Tesla Powerwall   con un coste  de $ 300 en la actualidad.

En el  siguiente vídeo How to make a DIY Tesla Powerwall for $300  Jeru García  nos  explica cómo construir una Powerwall por la décima parte de ese precio: 300 dólares utilizando 600 pequeñas baterías de iones de litio usadas, y compradas en eBay ensanblandolas de un modo bastante  sencillo  ( pero laborioso).

Si esta interesado en el  proceso de construcción ,puede verlo muy detallado en el siguiente video



Como vemos en el  video  el total de horas que uno necesita para realizar este proyecto suponen una tarea de bricolaje  enorme   , tal vez sólo justificado  si realemente  se encesita  una solucion de este tipo  y no esta accesible  una solución «fuera de la caja» de Tesla de Energía , o cualquier  otro proveedores de soluciones de baterías de respaldo residencial … pero aún asi.   !este   podría ser un proyecto divertido!
Tener una batería en el hogar  de este tipo ( sea autoconstruida  o no )permite almacenar electricidad con el fin de no sufrir un corte un eléctrico en caso de que se produzca una interrupción del servicio ( microcortes  o apagaones de menos de una hora ) , para almacenar la electricidad autogenerada ( por paneles solares o molinos instalados en la finca o en la vivienda) ,pero  como comentabamos al principio  tambien   para almacenar  electricidad en las horas en las que resulte más barata o incluso almacenar el exceso de electricidad o el sobrante producida o traído a casa por un vehículo eléctrico, por citar algunos de los principales ejemplos de uso.



Lista de materiales necesarios  para este proyecto :



El precio de una batería Tesla Powerwall  3000 dólares para una potencia de 7KWH ( La más barata)    y 3500$   para una potencia  máxima de  10kwH   permite que nos pensemos que por solo 300 dólares  contando el material   puede ser  mas que justificado   , aunque claro ! todo el intenso trabajo necesario no esta incluido en este precio!



Algunos mitos sobre Nicholas Tesla


Nikola Tesla  nació en Smiljan (Croacia) el 10 de julio de 1856 y murió en Nueva York, el 7 de enero de 1943.

Fue un brillante  ingeniero mecánico e ingeniero eléctrico  y  se considera el promotor más importante del nacimiento de la electricidad comercial  tal y como la conocemos hoy en día habiendo pasado a la historia como el inventor de la corriente alterna, si bien también el perdedor de la “guerra de las corrientes” contra el giagante  Edison  de modo que para muchos  Tesla constituye   aun hoy en día el paradigma del genio incomprendido al que la historia intentar  hacer justicia siglos después, si bien como vamos a ver  quizás en detrimento de otros muchos que sin duda  ayudaron a cambiar nuestro mundo .





En el mundo actual de información y entretenimiento, páginas web y documentales han proclamando la figura de Nikola (Nicola) Tesla de ser el inventor de prácticamente todo. Muchos medios  en  efecto   exageran en muchos casos   sobre  falsos hechos para reforzar su halo de misterio . Esto es incorrecto, ya que niega el respeto a los verdaderos inventores de la tecnología, así como sobre-simplifica la historia , aunque  lógicamente  tampoco  podemos quitarle su parte de protagonismo  que hoy disfruta   basado  no  en la polémica de autoria sobre determinados  inventos sino sobre todo  en el interés de las generaciones más jóvenes sobre sus teorías visionarias sobre la comunicación inalámbrica y el uso responsable de la energía.

Nikola Tesla fue  un soñador, showman y al parecer muy vanidoso  que no quiso  trabajar en equipo. Sus discursos metafísicos y grandes manifestaciones cautivaron a los periódicos ,pero sus contribuciones a la ingeniería reales  no son tan enormes  como desde algunos medios se habla .Su comportamiento narcisista le llevó  a no acreditar sus asistentes o compañeros de trabajo que le ayudaron como Ben Lamme y Shallenberger que en Westinghouse tomó su inútil prototipo de motor de inducción y lo  rediseñó en algo que valió la pena (y venta).





A pesar  de que  ser  criticado  especialmente  por los  seguidores de  Edison   del que era  abiertamente  su enemigo , hoy en día es considerado  uno  de los mejores  inventores del siglo XX siendo  conocido sobre todo, por sus numerosas y revolucionarias avances  en el campo del electromagnetismo, desarrolladas a finales del siglo XIX y principios del siglo XX

Los  grandes hechos  que  a día son admitidos   y reconocidos a nivel mundial son los siguientes:

  • Las patentes de Tesla y su trabajo teórico formaron las bases de los sistemas modernos de potencia eléctrica por corriente alterna (CA), incluyendo el sistema polifásico de distribución eléctrica y el motor de corriente alterna, que tanto contribuyeron al nacimiento de la Segunda Revolución Industrial.
  • La unidad de medida del campo magnético B del Sistema Internacional de Unidades (también denominado densidad de flujo magnético e inducción magnética), el Tesla, fue llamado así en su honor en la Conférence Générale des Poids et Mesures (París, en 1960), como también el efecto Tesla de transmisión inalámbrica de energía a dispositivos electrónicos (que Tesla demostró a pequeña escala con la lámpara incandescente en 1893) el cual pretendía usar para la transmisión intercontinental de energía a escala industrial en su proyecto inconcluso, laWardenclyffe Tower (Torre de Wardenclyffe).
  • Muchos estiman que es el  padre de tecnologías visionarias en su época como la robótica, la informática o  ciencias de la computación
  • Contribuyó en diferente medida al desarrollo del control remoto las armas teledirigidas. el radar,  la balística, la física nuclear, y la física teórica.
  • En 1943, la Corte Suprema de los Estados Unidos lo acreditó como el inventor de la radio.





Muchos fans  de  Tesla sostienen una teoría de conspiración detuvo Tesla de hacer la distribución de energía eléctrica «libre» de forma inalámbrica,pero  si nos atanemos a los hechos, en primer lugar la infraestructura todavía se necesita y no hay forma de poder volverá a ser «libre». Hoy en día sabemos que la distribución de energía de forma inalámbrica no es práctica ya que es extremadamente ineficiente con enormes pérdidas a lo largo incluso a corta distancia. El asesino definitivo de la idea de Tesla es el enorme peligro de transmisión inalámbrica de energía para la vida silvestre (aves) y el daño a los seres humanos. Dado el gran debate sobre el peligro de los teléfonos móviles a los seres humanos conteniendo estos niveles de potencia muy bajos, sólo se puede imaginar el peligro de transmisión inalámbrica de alta potencia.

Tesla dejó la compañía de Thomas Edison frustrado y defraudado. Esta es una historia popular, pero Tesla no fue el único que salió de Edison de la misma manera.
Tesla se había acercado con la idea de tratar el desarrollo de CA, y Tesla fue el visionario solitario, sin embargo Edison se burló y dijo que la corriente alterna nunca llegaría a nada. La verdad es que no estaba solo pues otros se acercaron a Edison y obtuvieron los mismos resultados. CS Bradley había trabajado para Edison, y estaba convencido sobre el futuro de la CA, así que lo dejó e inventó el generador de corriente trifásica en 1887.

Otto Blathy , el  inventor  del transformador  ZBD en Hungría llegó en un viaje de negocios a Edison  en 1886 tratando de de vender su patente a Edison, pero de nuevo, Edison se burló de él. Esto fue claramente una decisión de negocios pobre porque a estas alturas ya había construido Westinghouse y además demostró un sistema de aire acondicionado que funciona en el Great Barrington, Massachusetts. Elihu Thomson, de Thomson-Houston en Massachusetts  también  estaba tratando de construir su propio transformador.

La primera oportunidad de Tesla a trabajar para una empresa real con alimentación de CA se produjo después de que «robó» o simultáneamente inventó el motor eléctrico polifásico en 1888. En una presentación pública Elihu Thomson y Westinghouse pensaron   que Tesla tenía potencial.

Thomson (más tarde se convirtió en General Electric) le ofreció una posición más baja para comenzar. El ego de Tesla le llevaron  a rechazar la oportunidad. Por suerte para él más adelante Westinghouse le ofreció un puesto en su equipo ya establecido de ingenieros que trabajan en corriente alterna, de hecho  Westinghouse luego obtuvo el control de la patente del motor de inducción de Tesla, que ayudó a hacer cientos de millones de dólares

.Cuando la patente del motor de inducción fue disputada en 1905 puso Westinghouse  mejores abogados para trabajar la defensa de este fabricante de dinero en efectivo.





La posición de Tesla como el procursor  de la ciencia emergente y de la fantasía no es sólo  producto de la Internet pues resulta que Tesla vivió en Manhattan y siempre estaba dispuesto a dar su opinión en  los periódicos de la época.

Mientras que otros inventores e ingenieros estaban ocupados trabajando en lugares lejanos como Pittsburgh y Schenectady a  Tesla le gustaba hablar con la élite de Nueva York.

Por extraño que parezca este hablar elocuente «fanfarrón» sigue deslumbrando al público 130 años después a pesar de la ciencia moderna y las matemáticas  demuestran que estaba equivocado sobre gran parte de lo que dijo, y la mayoría de los ingenieros y científicos de la época resultaron decepcionados al  no alcanzar  las ideas interesantes de las que habló

Veamos los mitos que los medios de comunicación ha creado a lo largo de los años siguientes.

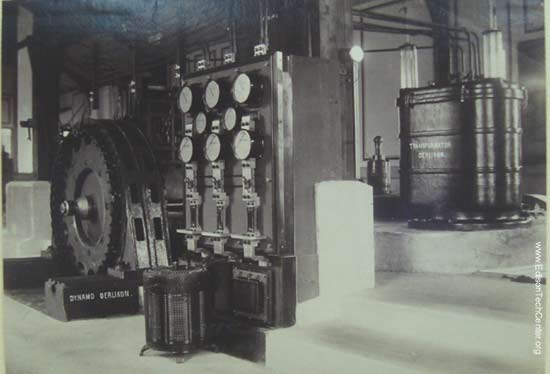

Este generador trifásico y el sistema de Dobrovolsky terminaron de manera concluyente la Guerra de las Corrientes 1891.

Mito 1:

Tesla inventó la alimentación de CA polifásica, o  la alimentación de CA en general:

Primero fue un generador de corriente alterna de manivela desarrollado por Hippolyte PIX II en 1832. Se está utilizando alimentación de CA monofásico más en Europa por muchos inventores en la década de 1880. Ya en la década de 1870 Alemania había desarrollado un generador de corriente alterna de 2 fases crudo. Galileo Ferraris, un científico en Italia comenzaron a hablar abiertamente de CA polifásica en 1885, un año después de Tesla se acercó a los inversores con su versión de un sistema de aire acondicionado, pero no tuvo éxito en la generación de interés. Ferrari también inspirados en Thomson Thomson-Houston y los ingenieros de Westinghouse para investigar el sistema sin embargo, había poca confianza entre los inversores en la alimentación de CA en el momento.

Desde una perspectiva del mundo que había muchas personas que trabajan en los sistemas de CA en los próximos años.Agosto Haselwander y CS Bradley (un antiguo empleado de Edison) crearon el 3 primera fase generadores de corriente alterna (1887). Mikhail Dolivo-Dobrovolsky construyó la primera fase completa 3 sistema de generación y distribución de CA en el período 1888-1891. Tesla en su haber era capaz de inspirar a Westinghouse para saltar en AC, pero muy rápidamente el sistema de dos fases de Tesla se hizo obsoleto por sistemas trifásicos que podría enviar más eficaz de la energía más lejos.El hecho es que al igual que hoy en día hay muchas personas que trabajan en la tecnología de vanguardia y si Tesla no había llamado la atención de Westinghouse en 1888, Westinghouse habría comprado las patentes de los demás. Thomson estaba cerca de la innovación en el sistema de aire acondicionado, así, y el mundo no sería diferente sin Tesla, es posible que haya que acaba de tomar un año más para polifásico para ser adoptados por Westinghouse o compañía de Elihu Thomson.



Mito 2:

Tesla inventó el transformador

La compañía Ganz en Budapest fue el primero en crear y utilizar transformadores en sistemas de corriente alterna a finales de 1870. Tesla estaba todavía en la escuela entonces y ni siquiera había comenzado su primer trabajo en el campo de la telefonía. Su primer trabajo fue en Budapest en 1880, esto es, posiblemente, donde observó / robó las ideas, y fue convencido por los húngaros que AC era viable y que vale la pena, mientras que el oeste era todavía 5 años atrás.

William Stanley inventó el primer transformador moderna en 1885 . Su diseño se basó en el diseño Gaulard y Gibbs. Gaulard había utilizado su transformador en la demostración de potencia 1884 Lanzo a Turín AC. También el crédito va a la ZBD transformador en Hungría La ZBD transformador demostró ser extremadamente ineficiente y problemática por lo que Stanley diseñó su propia. Esto está respaldado por la información en el Smithsonian y el IEEE. El Centro de Tecnología Edison ha publicado una gran cantidad de material sobre William Stanley abastecimiento de la Great Barrington Sociedad Histórica, el Museo de Berkshire e historiador Tom Blalock. Fue en 1885 que Tesla en realidad se unió a la minoría de los inventores de trabajo con el AC al tratar de lanzar su sistema. No hay pruebas de que Tesla tenía ningún sistemas de CA maduros diseñados y listos antes de esa fecha. (Tesla afirma haber imaginado su propio sistema de aire acondicionado completo en 1882, pero no hay documentos escritos de cualquier tipo para probar esto)

Károly Zipernowsky, Miksa Déri y Otto Bláthy inventaron el primer transformador. William Stanley perfeccionó el transformador de corriente alterna en sistemas monocíclicos y 3 fases. Tesla y Westinghouse su compañero de trabajo Oliver Shallenberger desarrollaron el transformador a trabajar trabajo con sus sistemas de corriente alterna de fase 2. Debido a la egolatría de Tesla nunca oírlo gracias Shallenberger o cohortes. Estaba claro que no era un jugador de equipo y no es de extrañar Westinghouse no lo quería por mucho tiempo. Sus contribuciones técnicas fueron apreciadas y Tesla fue pagado generosamente por Westinghouse por su trabajo. Shallenberger y otros en Westinghouse se beneficiaron de las matemáticas de Steinmetz y fueron capaces de crear un sistema de 3 fases después de sustituir el sistema de Tesla.

Transformador de Stanley

Arriba: transformador de señal de Stanley a partir de 1885, los prototipos se encuentran en Pittsfield, MA y otro está en la exhibición en el Smithsonian, yo los he visto tanto.

Mito 3:

Tesla inventó la bobina de inducción:

La inducción fue descubierto por Michael Faraday, y la bobina de inducción fue inventado por Nicholas cala n en 1836, mucho antes de que Tesla nació.

Mito 4:

Tesla inventó el altavoz

El altavoz como la conocemos, fue inventado por CW Rice y Edward Kellogg con un prototipo de trabajo en 1921, y la patente en 1925. Décadas antes de que este éxito final, Werner von Siemens había jugado con la idea de un altavoz magnéticamente controlado, mientras que Tesla estaba en el grado colegio.

Mito 5:

Tesla inventó el radar en 1917

Esta es una verdadera lata de gusanos, se hizo posible el radar debido al trabajo de Christian Hülsmeyer (alemán) 1903, Lee De Forest 1918, Edwin Armstrong 1918, Ernst Alexanderson , Marconi, Albert casco , Edward Victor Appleton, y los rusos que desarrolló un sistema de radar para detectar aviones alemanes en 1934. Sir Robert Watson-Watt demostró el primer sistema de radar HF en 1935, que funciona a 6 MHz y tenía una autonomía de 8 millas. Hay muchos libros sobre este tema.

Mito 6:

Tesla inventó la lámpara fluorescente

Alexandre Becquerel E. examinó en primer lugar el fenómeno de la fluorescencia en 1857. Algunos dicen que Edison inventó las lámparas. Otros dicen que George Inman desarrolló la lámpara fluorescente moderna en 1934. Es difícil decir que fue el primer puesto que había una disputa legal. Hay una posibilidad de que el Edmund Germer alemán precedida ambos. Muchas personas trabajaron en el concepto, Inman se merece el crédito para la construcción del primer diseño exitoso y práctico.Incluso si Tesla había jugado con las teorías, que no estaba solo en cualquier momento, y no lo hizo en cuclillas en comparación con otros que en realidad habían trabajado las dificultades en un producto real de trabajo. Daniel McFarlan Moore desarrolló el tubo de Moore, que era el primer antepasado comercial de la lámpara fluorescente.

Por encima de gráfico: sólo algunos de los inventores de la luz fluorescente estándar. Falta en este gráfico es Thomas Edison y Nikola Tesla que ambos contribuyeron, pero no eran los principales contribuyentes. Tesla era más importante en la promoción y desarrollo de la inducción de la lámpara que también utiliza la fluorescencia.Johann Wilhelm Hittorf, JJ Thomson, Nikola Tesla, Peter Cooper Hewitt y John Anderson fueron los 5 principales contribuyentes que hacen posible la lámpara de inducción.

Mito 7:

Tesla inventó transmisores de microondas

Albert W. casco inventó un tipo de magnetrón que conducen a muchas invenciones, incluyendo horno de microondas de hoy, el enlace de comunicaciones de microondas y radar. Se puede profundizar más en esto y encontrar muchos pioneros, incluso antes de Albert Hull. El Centro de Tecnología Edison y Schenectady Museum tienen una gran cantidad de material en esta época de la historia.

Mito 8:

La central hidroeléctrica de Niagara Falls 1895 fue la primera planta de energía hidroeléctrica de CA comercial:

Muchos  sitios de alimentación de CA se desarrollaron por primera vez en Europa a partir de 1878-1885. Después de 1885 Westinghouse contrató Stanley, Oliver Shallenberger, Benjamin Lamme y otros para construir sistemas de alimentación de CA en América del Norte. Tesla no se unió a Westinghouse hasta 1888.

La planta de energía Redlands construir en 1893 fue la primera planta de energía de CA de 3 fases construida con fines comerciales en América del Norte. Elihu Thomson, Almirian Decker y el Dr. Louis Campana trabajaron juntos para diseñar este sitio unos pocos años antes en Lynn, Massachusetts. Dobrovolsky tenía construir la primera hidroeléctrica completo sistema de energía de corriente alterna trifásica en Frankfurt en 1891 . Además, en el momento Charles P. Steinmetz fue el único que entender el concepto de histéresis y conceptos físicos relacionados que ayudó a ejecutar el generador de corriente alterna. Steinmetz era un hombre humilde, y al igual que muchos hombres técnicos, amaba la enseñanza y la conexión a otros seres humanos, tanto como la tecnología. Las personas con un espíritu de enseñanza a menudo han dejado que otros tomen la fama y patentes.La fama y el éxito del negocio son el foco de sólo un porcentaje de ingenieros. El amor de la nave es común entre todos ellos.

Mito 9:

Tesla fue el más débil por  no promoverse a sí mismo.
Si usted empieza a leer en absoluto acerca de la historia de la tecnología en el momento se encuentra que las invenciones y las ideas se extendieron como la pólvora desde el este hasta Hungría y Moscú, a los EE.UU. Para alguien como Edison o Tesla era importante para mantener el espectáculo y la magia para cautivar al público. Y ambos lo hicieron muy bien. En el entorno competitivo sin piedad de la ciudad de Nueva York fue el juego, (y todavía es) acerca de la fama / éxito a cualquier precio. Tesla, cuando se vive en la Quinta Avenida estaba en el epicentro de esta presión. Tesla era afable negocio, comprendió que tenía que promover sin cesar a sí mismoa ser como el más exitoso Edison. La mayoría de los inventores de la época no tenían la necesidad incesante de la atención que ambos tenían.

Mito 10:

De vuelta en la década de 1800 el conflicto para AC vs DC era Tesla vs Edison, Westinghouse o contra General Electric
General Electric se formó en 1892 y en ese momento Thomas Edison tuvo un papel mínimo en el funcionamiento de la empresa. Mientras que Edison promovió alimentación de CC desde su casa en Nueva Jersey / área de la ciudad de Nueva York, Elihu Thomson, William Stanley, y CP Steinmetz promovido CA como el futuro. La empresa no era «para DC». Tesla y Edison no se llevaban bien, eso es cierto … pero por supuesto! medios populares le gusta promover el conflicto CA vs. CC en un paquete simple y fácil de digerir, simplemente porque todas las empresas principales y periodistas comunicación de masas se han enseñado que el público le gusta ver y leer acerca de los conflictos. Una página dice: «Edison también odiaba porque Tesla Tesla inventó …» y así sucesivamente, la cita pone de relieve una vez más el aspecto de conflictos. Si el conflicto y el drama es su foco de interés, que el estudio de la Federación de lucha del mundo, no la ingeniería.



Mito1 11:

Más controversia: ¿Quién inventó el motor eléctrico polifásico ?:

Tesla fue el primero en patentar el motor de corriente alterna de 3 fases en el EE.UU. 1888, pero sigue leyendo:Galileo Ferraris había llegado con los mismos meses de diseño antes en Italia, y Ferrari se había hablado de que el motor ya en 1885. Ferrari fue un profesor universitario sin ningún interés en hacer dinero de la invención. Sabemos que Tesla era extremadamente inteligente y era capaz de memorizar libros enteros después de leerlos. Es muy posible que Tesla había obtenido una copia de la publicación de los Ferraris de la Real Academia de las Ciencias de Turín y fue capaz de entender el diseño de Ferrari. Él sería capaz de copiar y aclarar el diseño en papel, y lo presentarán a la oficina de patentes con la ayuda de equipo bien pagado de Tesla de abogados. Si este fue el caso de lo que es un caso más de cómo los hombres de negocios con sus abogados bien pagados han aplastado la reclamación de una persona académica en ser el primero. La historia fue reescrita casi aquí, pero los documentos han demostrado la afirmación de Galileo. Tesla no tenía ninguna evidencia para apoyar su afirmación de hecho a sí mismo que él previo el motor en 1882. Además de esto el Sr. Ferraris tenía un historial de ser un innovador en los más grandes eventos de desarrollo de CA Europea en la década de 1880. Tesla tenía una experiencia limitada en corriente alterna y no fue recogido por Westinghouse hasta 1888, después de que su reclamo de inventar un motor polifásico. Leer más en la prueba aquí.



Mito 12:

Electrocutar a los elefantes:

Otro elemento en el debate Tesla vs Edison, que los fanáticos de Tesla utilizan para energizar el apoyo a su «causa» es la electrocución de Topsy el elefante en 1903. Thomas Edison o de su equipo de relaciones públicas, de forma independiente de General Electric querían mostrar los peligros de la AC el poder matando a este animal inocente. Tesla es poco probable que haya hecho lo mismo en su haber, pero la mayoría de personas de la población en el momento tenía poca consideración por el trato justo de los animales. Es poco probable Edison se destacó entre otros innovadores que utilizan animales para probar tratamientos médicos o realizar experimentos dolorosos. Era claramente un tiempo oscuro para los animales en la industria. En 1903 General Electric ya había estado haciendo nuevos sistemas revolucionarios de alimentación de CA durante 18 años y tenía algunos de los mejores ingenieros del mundo que trabajan en AC. Fanáticos Tesla son más conocidos por su pasión de su lado «historiador», que dejar de tener la más mínima comprensión del ambiente de negocios en el momento o la riqueza de otros grandes mentes que trabajan en AC. Mientras que Edison estaba viviendo en el pasado, en 1903 la promoción DC, la compañía que creó que había dado lugar a la formación de general Electric (1892) ya era un líder en corriente alterna. El consejo de administración desechó Edison como incapaz de trabajar en equipo y una tuerca al igual que Tesla fue desechado por Westinghouse como «impredecible» y una tuerca que se hundiría la empresa financieramente con actividades no prácticos.

Edison y Tesla fueron los inventores independientes y tenían mucho en común. Al contrario de la basura que Tesla experto te dice Thomas Edison en realidad se puso de pie para Tesla a veces. Edison utilizó su influencia para detener un artículo perjudicial sobre Tesla de ser publicado como sabía de la personalidad insegura de Tesla.Edison temía que el artículo podría enviar Tesla el extremo profundo en la depresión y que esto podría dañar su trabajo. Edison realmente animó Tesla a veces y esperaba Tesla podría resolver los problemas actuales, incluyendo el diseño de una mejor radiografía. Edison respeta el trabajo de Tesla de energía de alta frecuencia y al igual que muchas personas de la época de esperar que Tesla entregaría en los avances que prometió.

Volver a Topsy el elefante: Entonces, ¿quién le importa si la tuerca Edison todavía promovía DC en 1903?Siemens-Halske, General Electric, Oerlikon, Westinghouse ya se había trasladado a un mundo de corriente alterna.No hubo Guerra de Corrientes en 1903. La guerra había terminado en 1891 .



Conclusión:

Podríamos seguir enumerando todas las falsas atribuciones y teorías de conspiración en relación con Tesla, pero esto sería una pérdida de tiempo. Lo importante es pintar una imagen real de todas las personalidades maravillosas y sorprendentes de la tecnología en nuestra historia. Nikola Tesla fue un gran inventor, y compartía el amor por la ingeniería y la ciencia. Y para ello merece ser honrado, pero no caer en la retórica populista. Yo recomiendo visitar el Deutsches Museum de Munich, donde muchos de los primeros motores y dinamos originales están en exhibición con los listados de atribuciones precisas.







Fuente  aqui

Monitorizacion instalacion fotovoltaica


Dado la implantación  cada vez mayor de sistemas basados en placas fotovoltaicas  veamos  una serie de notas específicas sobre la construcción de un monitor inalámbrico  comercial para un sistema fotovoltaico conectado a la Web para medir la generación, y por supuesto también el consumo de la instalación.

Las ideas expuestas  a continuación   acompañan a la guía OpenEnergyMonitor principal, que detalla el principal paso a paso para  proceso de construir y configurar un sistema OpenEnergyMonitor.





Un sistema OpenEnergyMonitor comprende nodos de sensores inalámbricos que envían datos periódicamente a una estación base conectada a Internet. El nodo sensor inalámbrico utiliza para supervisar la instalación fotovoltaica una placa multiuso llamada emonTx  , la cual  utiliza un firmware emonTx  para la medición de corriente y tensión (los modulos emonTx V2, emonTx V3.2 y V3.4 emonTx utilizan diferentes versiones de firmware).

Conectado a la emonTx  se usan  sensores CT clip-on y un adaptador de voltaje AC-AC  Estos se utilizan para detectar la generación de sistema fotovoltaico, y el consumo. Es posible controlar los impulsos de LED de un watimetro mediante la utilidad de salida de pulso para medir el flujo de energía. Sin embargo, los sensores CT producen una medición más precisa de la potencia instantánea. Al supervisar el consumo  mediante el método de recuento de impulsos, la exactitud es determinada por la frecuencia del pulso del medidor. Cuando un mínimo de energía es fluida, la duración entre pulsos puede ser muy larga.




1. Instalacion de  sensores y configuración emonTx
Los usuarios de Norteamérica deberán consultar la guía Building Blocks – «EmonTx uso en América del Norte.» Esto es precedido por algunas discusiones del Foro contra instalaciones estadounidenses enhttp://openenergymonitor.org/emon/node/711 y http: // openenergymonitor. org / emon / node / 3265.

Cuando se conectan los sensores TC depende de cómo se haya instalado el sistema fotovoltaico.
Como referencia, llamamos a estos sistemas de Tipo 1 y Tipo 2.


Tipo 1
Utilice esto cuando la generación y el consumo pueden ser monitoreados por separado. La cantidad exportada / importada desde o hacia la red es simplemente la diferencia entre la generación y el consumo.No se requiere conocimiento de la dirección de la corriente, por lo tanto, un plug-in adaptador de sensor de voltaje AC-CA no es esencial, pero todavía se recomienda para lecturas precisas. Para un sistema de seguimiento solar fotovoltaico de tipo 1, la importación de rejilla / exportación se calcula de la siguiente manera:

Rejilla (importación / exportación) = Consumo – Generación

El consumo y la generación deben ser positivas, invertir la orientación del clip del sensor CT si alguno no lo es. Nett Red Eléctrica será positiva cuando se importan, y negativa cuando se exporta.
Tipo 2
Utilice esto cuando la generación y el consumo no pueden ser controlados por separado, es decir, la salida del inversor PV se alimenta en un MCB (disyuntor) de repuesto en la caja de fusibles. Otras cargas de hogares están conectados a otros circuitos en la misma caja de fusibles. Si este es el caso, tendrán que vigilar su lugar la salida del inversor fotovoltaico y la conexión / import export cuadrícula. Se requieren conocimientos de la dirección de la corriente para determinar la diferencia entre la importación y exportación de energía, por lo tanto, se requiere un adaptador sensor de voltaje AC-AC.

Cuando se utiliza el sensor de voltaje AC-AC, (ver abajo) la señal de la lectura de la potencia de importación / exportación rejilla dependerá de la orientación de la CT. Para ser compatible con los ejemplos de software incluidos con esta documentación, es conveniente orientar la CT en el cable de red de importación / exportación por lo que la lectura de la potencia es positiva cuando se importan, y negativa cuando se exporta. La orientación correcta se puede determinar por ensayo y error.

El consumo de energía de los hogares se puede calcular en el software:

Consumo de energía = generación de energía solar fotovoltaica + Rejilla de importación (‘Guía de importación’ es negativo cuando se exporta)

Adaptador de sensor de voltaje AC-AC
Con el fin de determinar la dirección del flujo de corriente (importante para ser capaz de decir la diferencia entre la importación o exportación de rejilla) se necesita una lectura de voltaje de CA para proporcionar un punto de referencia. Esto se explica en detalle en el artículo Building Blocks Una introducción a la alimentación de CA.

El emonTx obtiene una muestra de tensión con un transformador de plug-in de 9 voltios AC-AC. El uso de este adaptador nos permite controlar el voltaje RMS AC, y por lo tanto, calcular la potencia real y el factor de potencia. Para obtener información acerca de cómo funciona el adaptador de CA-CA y la lectura de CA RMS, consulte la sección correspondiente en Bloques de Construcción. Se requiere una toma de corriente cercana para el adaptador AC-AC.

Nota: El emonTx V2 no puede ser alimentado desde este adaptador AC-AC, pero la lata emonTx V3. Medidas especiales fueron tomadas en el diseño de los circuitos de potencia emonTx V3 para reducir al mínimo la distorsión causada por la rectificación y cargar el adaptador AC-AC, y sus efectos en el muestreo de la forma de onda de corriente alterna. Una fuente de alimentación de 5V USB independiente o baterías, deben ser utilizados para alimentar el emonTx V2.

Conexiones del sensor CT

Nota general sobre la instalación de sensores CT: la ronda debe ser cortada con clip sensores TC sea el vivo (marrón en el Reino Unido) o neutro (azul en el Reino Unido) de alambre. No tanto. A veces es necesario para quitar cuidadosamente la canalización de plástico (revestimiento / aislamiento) para acceder a los cables de fase y neutro. Terminales vivos no deben ser expuestos, pero en caso de duda, desconecte la alimentación antes de investigar. Un choque de AC red eléctrica puede ser fatal. En caso de duda, consulte con el asesoramiento de un electricista con experiencia.

Los sensores TC deben estar conectados a la emonTx antes de ser recortado alrededor de un cable directo.

Arriba: CT instalación en la salida de CA cable de alta tensión del inversor fotovoltaico. Generación metros se puede ver en la parte superior derecha.

Pantalla Solar

Es posible que desee agregar una pantalla de energía solar para su configuración. Hay firmware específico monitor de PV que se puede utilizar para eso. Una vez que haya instalado el Arduino IDE, bibliotecas y firmware después de la Configuración de la guía entorno Arduino, el firmware del monitor PV de la pantalla se puede seleccionar a través de:

File> Sketchbook> OpenEnergyMonitor> EmonGLCD> EmonGLCD_SolarPV

https://github.com/openenergymonitor/EmonGLCD/tree/master/SolarPV

Este emonGLCD fue montado en la pared en un lugar conveniente. El propósito de la emonGLCD es dar al propietario una lectura instantánea de uso de energía en comparación con la generación de la casa sistema fotovoltaico.



Se ha sugerido que un propietario podría tratar de reducir su consumo cuando se está generando una baja cantidad de energía, y realizar tareas no esenciales que consumen más energía, tales como lavandería, lavavajillas, etc cuando se genera el exceso de poder. Para dar una indicación clara cuando se genera el exceso de energía, las de tres colores LED en la parte superior de la emonGLCD son de color verde cuando se exporta el poder, (exceso de energía que se genera) y en rojo cuando el poder está siendo importado (déficit de energía).

Propietarios beneficios financieros a un lado, se encontró sentían satisfacción personal por mantener las luces verdes cuando sea posible. Cambio de comportamiento debido a la supervisión del sistema fotovoltaico doméstico es un tema interesante. Varios trabajos de investigación se han escrito sobre el tema. Los documentos ponen de relieve la importancia de la vigilancia y la indicación clara de tanto la generación y el consumo, para provocar cambios en el comportamiento. El sistema de supervisión descrito aquí da indicación de usuario muy superior en comparación con los utilizados en la investigación por debajo
Emoncms
Ejemplo del tipo de panel de control que se pueden crear en emoncms para explorar la producción de energía instalación fotovoltaica. Consulte la guía de usuario para emoncms sobre instruccionespara el uso de emoncms.







Fuente  aqui

Primeros pasos con un oscilocopio de 50€


No hay ningún aficionado  a la  electrónica  que tarde o temprano termine  adquiriendo un osciloscopio para su uso personal  bien comprándo uno  del tipo «profesional» , lo  cual suele ser  una alta inversión,   o bien montándoselo uno mismo.  Es evidente  que dado el menor coste  de  montárselo por  uno mismo    esta puede ser una buena opción para  la mayoría de los  amantes de la electrónica,  bien usando diseños  de otros  aficionados   como hemos comentado en este blog o bien  adquiriendo todos  los componentes en forma de kit (disponibles incluso en Amazon  ).  Si bien es cierto que montarse un osciloscopio puede ser una labor interesantee desde el punto de vista didáctico , es posible que el usuario  pueda sentirse decepcionado tanto por la complejidad  de su montaje   como por la manejabilidad  y precisión  ,del resultado  de cara  a usarlo  como un instrumento de medida de uso  cotidiano
Kuman DSO112 Pocket oscilloscope with 2.4″ TFT touch screen color display , two clip probes and battery included by JYE Tech es un osciloscopio de bolsillo con pantalla a color y panel táctil de muy bajo coste(<60€) que se puede comprar en Amazon  e incluso en portales chinos

Lo que distingue a este modelo  de otras  propuestas , ademas de su innegable buen precio , es  su facilísima utilización gracias a su pantalla táctil  que se maneja simplemente  tocando  y deslizándose sobre la pantalla.

En este osciloscopio  casi todo es auto-enseñanza, pues ha sido diseñado específicamente para estudiantes y aficionados, constituyendo  una muy buena  aproximación al  uso de los osciloscopios.

oscilos
El  tamaño  es ideal pues encaja perfectamente en la palma al ser de bolsillo ,de modo que este pequeño puede hacer mucho más de lo que piensa a pesar de sus dimensiones:este  aparato  ofrece alta sensibilidad (5 mV / Div),  alta precisión y bajo ruido , lo que los convierte en una herramienta útil para visualizar  cualquier tipo de señal lógica .

El LCD es de 2,4 pulgadas a color TFT (320 x 240 en la resolución),y el conjunto  puede alimentarse  con una batería de Li-ion 1200mAh (opcional), conteniendo ademas en su interior  un  cargador inteligente … lo cual todo esto se suma a  una gran comodidad en el uso.

Por cierto, dicha  batería de ayuda ,permitirá  hacer  mediciones  en movilidad aisladas  la cual le permitirá usarla  durante   más de 2 horas alimentados únicamente  con la batería interna



Las principales características  del DSO112:

  • Ancho de banda analógico: 0 – 2 MHz
  • Velocidad de muestreo: max 5Msps
  • Sensibilidad: 5 mV / Div – 20V / Div
  • Sensibilidad de error: <5%
  • Base de tiempo: 1US / div – 50 s / Div
  • La longitud de registro: 512/1024 puntos
  • Generador interno de señal de prueba con frecuencia múltiple modificable
  • Conexión USB
  • Subida de los datos brutos capturados como archivo CSV
  • Batería / USB con alimentación



Si se  decide   a comprarlo, antes de empezar a usarlo  , tenga especialmente cuidado con los siguientes puntos:

  •  Si se instala  una batería en su interior ,la tensión de la batería debe estar dentro del margen de 3,7 – 5 V (de hecho si es nueva de hecho se recomienda  al menos un carga de 10 horas) .
  • La máxima tensión de entrada sin sonda atenuadora es 50 Vpk
  • No trate de medir la tensión de la red de ca (220-240V AC)   en vivo directamente  sin una sonda reductora.

Operaciones básicas

1-Alimentación

  •  DSO112 puede ser alimentado por una batería  de  3.7V 1200mAh Li-ion  que no  va incluida ( sólo incluyen el conector)
  • DSO112 también puede ser alimentado externamente por el conector micro  USB (la  fuente de alimentación externa no debe exceder de 5V), por lo qeu a afectos practicos puede usar cualquier cargador usb que tenga en el cajón en desuso   si es posible de buena calidad

2. Encender / Apagar
Para  encender  el osciloscopio   pulse brevemente el botón [P] , es  decir el botón central     y arrancará el DSO112.
Para  apagado hay tres maneras de apagar la unidad:
1) Entrar en el menú y tocar el botón de  Pwr Off
2) Mantenga pulsado el botón [P] durante unos 3 segundos bajo si esta en funcionamiento de muestreo
3) Mantenga pulsado el botón [P] durante unos 15 segundos en cualquier estado.



3. Conexión a la señal que desea ver

Para probar el osciloscopio , una vez que este encendido ,simplemente  conecte  el  DSO112 y conecte  el clip negro  a la señal de referencia (masa) del circuito bajo prueba. El clip rojo
debe ser conectado al punto de interés y el osciloscopio presentara en pantalla automáticamente la señal sin mas ajustes.

prueba2
Si no tiene  ningún circuito para probar  también  puede hacer  una comprobación rápida del mismo gracias al generador de señal de pruebas incorporado. Puede comprobar rápidamente el funcionamiento de alcance  simplemente conectando entre si  la conexión de la señal de prueba con  la entrada del osciloscopio  respetando las bornas ( rojo con rojo  y negro con negro)

Como consejo , un buen ejercicio de aprendizaje  consiste en probar con  las diferentes frecuencias  de la señal de pruebas  disponibles: 1hz, 10hz ,100 Hz,  1khz, 10khz,100khz,1 Mhz  ,lo cual le ayudará  a familiarizarse con el osciloscopio .

La opción de  cambiar al frecuencia de la señal de prueba se accede  pulsando en  Menú, opción » Test Sig»  , seleccionar   la frecuencia (1hz, 10hz ,100 Hz,  1khz, 10khz,100khz,1 Mhz  )  y aceptar con el botón «Done»

prueba



4-Uso del osciloscopio

Básicamente  hay 4 menús disponibles de ajustes a los cuales se accede desde la pntalla principal

El menú general se accede pulsando en la esquina superior izquierda :

menu

A continuación   resumimos  las funciones mas importantes de dicho menú:

  • Vopos Cal  : sirve para alinear indicador de VPO a 0 V rastro. observaciones:10 – 30 mV diferencia restante es normal y no lo hace afectar al rendimiento.
  • Save WF:  Guardar los datos capturados de forma de onda en la memoria EEPROM interna. Los últimos datos capturados se guardarán independientemente de esta función es
    ejecutado en un estado de ejecución o Hold estado.
  • Recall WF: Recuperar los datos guardados de forma de onda de la EEPROM. Los parámetros utilizados para los datos también se pueden recuperar.La forma de onda recuperada siempre se muestra en el estado de espera.
  • SendData: Enviar datos de forma de onda a través de la conexión en serie (COM virtual  puerto USB). Los datos capturados justo antes de este la función se ejecuta será enviado.
  • Default :Recuperar los valores iniciales para diversos parámetros. Pulse el botón [P] en ​​la pantalla de configuración también se llevará a cabo la misma función.
  • Test Sig. En la pantalla aparezca «frecuencia de la señal de prueba» en la prueba frecuencia de la señal se puede cambiar.
  •   /T :Girar el cursor DT de encendido / apagado.
  • /V:Girar el cursor  DV de encendido / apagado.
  • Vavr  :Girar Vavr (tensión media) de lectura de encendido / apagado.
  • Vpp : Girar Vpp (voltaje pico a pico) de lectura de encendido / apagado.
  • Auto off  :Permite mostrar la pantalla «Tiempo de apagado automático» en el auto tiempo de apagado puede ser seleccionado. Consejo: Para tocar el panel resistivo con uña del dedo tendrá mejores efectos el tiempo de apagado automático se ajusta a 2 minutos en la fábrica defecto.



Ahora veamos el menú de   sensibilidad  y acoplamiento.  Este menú se accede  en el menú mv de la parte inferior de la izquierda de la pantalla en modo muestreo

Como podemos ver se puede ajustar la sensibilidad desde 5mv  hasta 20V  y el acoplamiento puede ser corriente continua (DC)  ,corriente alterna (AC)  o masa (GND)

sensibilidad



En el menú central inferior (ms)  esta disponible el Menú de selección    de base de tiempos donde se  puede seleccionar desde 1ms  hasta 5 segundos

base de tiempos

En el menú AUTO por ultimo están disponibles  las opciones de selección del disparador (trigger)  y los menús de slope y posición

trigger

  • Tocar y desplazarse verticalmente dentro la mitad derecha del panel para cambiar nivel de activación .
  • Select trigger mode, trigger slope, and trigger position



Pare terminar  se congela la imagen pulsando el botón  Hold marcándose así en la pantalla ( Alternativamente [P] puede ser utilizado para entrar / salir estado HOLD)

Es importante ademas las dos consideraciones siguientes:



  • Tocar y desplazarse verticalmente dentro la mitad izquierda del panel para cambiar posición vertical
  •  Tocar y desplazarse horizontalmente sobre todo el panel para cambiar posición horizontal.

uso del osci







Especificaciónes

Vertical
  • Número de canales: 1
  • Ancho de banda analógico: 0 – 2 MHz
  • Sensibilidad: 5 mV / Div – 20V / Div
  • Sensibilidad de error: <5%
  • Resolución: 8-bit
  • Impedancia de entrada: 1 M ohmios
  • Tensión de entrada máxima: 50Vpk
  • Acoplamiento: DC, AC, GND
  • cursores de medida de tensión disponibles
  • Auto-medición de Vavr y Vpp
Horizontal
  • Max en tiempo real Frecuencia de muestreo: 5Msps
  • Base de tiempo: 1US / div – 50 s / Div
  • Longitud de registro: 512 y 1 024 variables
  • cursores de medida de tiempo disponibles
Triger
  • Modos de disparo: Auto, Normal, Individual
  • Tipos de disparo: Rising / flanco descendente
  • Disparador Posición: 1/8, 1/4, 1/2, 3/4, y 7/8 de tamaño de búfer

Generador de señales de prueba

  • 8 freqencies de 1 Hz a 10 MHz seleccionable.
  • 3,3 V de amplitud fija
Otras características
  • Excepto forma de onda capturada en la EEPROM y recuperar después de un corte de energía
  • Sube forma de onda como archivo CSV
  • Conexión USB para transferencia de datos y la actualización del firmware
Monitor
  • 2.4 «TFT LCD a color con resolución 320 x 240
Fuente de alimentación
  • 3.7V Li-ion / USB
  • Corriente de alimentación: 300 mA @ 3.7V (retroiluminación LCD ON).
  • Cargador incorporado
Físico
  • Dimensiones: 80mm x 70mm x 18mm
  • Peso: 85 gramos (sin incluir cables)

En un post posterior veremos  funciones avanzadas  y el mantenimiento del equipo asi como hacer actualizaciones de l firmware . Mientras tanto , si le interesa puede mirar el foro soporte técnico   de porducto en la web del fabrciante aqui



Si le interesa este osciloscopio digital con pantalla tactil    en Amazon puede adquirirlo pulsando en el siguiente enlace:Kuman DSO112 Pocket oscilloscope with 2.4″ TFT touch screen color display , two clip probes and battery included by JYE Tech

Construyase su propio espejo inteligente


Ha sido famoso la noticia  de un ingeniero de software de Google(Max Braun,)  que ha construido su propio espejo  casero  inteligente para su cuarto de baño ,mientras está esperando que llegue algo similar en  el mercado ,de modo que decidió hacerlo el mismo  en su tiempo libre registrando  todos los detalles de construcción sobre la plataforma Medium.com.
Es posible que haya visto un espejo inteligente casero antes, pero el diseño de Braun ha resultado ser un elegante espejo  con  Android con un acabado final que nos  recuerda directamente a la ciencia ficción. Se utiliza un espejo de dos vías, un panel de visualización, una tarjeta controladora, además de un montón de componentes y suministros de arte y manualidades. Usando una combinación de Android y las API de pronóstico del tiempo, así como una alimentación por  RSS , creó este panel de información de vidrio,siendo sólo un milímetro de espesor  y colocando la pantalla en una capa entre el cristal del espejo de dos vías y la puerta del gabinete de la medicina.



mirror

El panel de la pantalla es bastante impresionante. Se puede ver la fecha y la hora a la derecha donde su cara sería. A la izquierda, se puede ver el tiempo actual y un pronóstico de 24 horas con algunos titulares de las noticias recientes de abajo. En su mayor parte, los iconos y el texto son en blanco y negro para evitar ser  sea demasiado distraído.
Otros conceptos que esta barajando son el tráfico , recordatorios y básicamente cualquier cosa que tenga una tarjeta de Google Now pues la idea es que no sea necesario para interactuar con esta interfaz de usuario:en su lugar, se actualiza automáticamente y hay una interfaz de búsqueda por voz abierto para cualquier cosa que se nos ocurra.

espejonew

A pesar de su apariencia Impresionante, Braun todavía lo llama  prototipo. Si nos fijamos en el interior del espejo,esta construido en base a un Amazon Fire TV Stick corriendo Android APK ,el cual gobierna el UI(Interfaz de Usuario).
Precisamente en este punto es donde encontramos más problemas, ya que no es lo mismo la información condensada en un smartphone o incluso una tablet, que información dividida y bien presentada  para poder leerse desde lejos: ahí es donde la FireTV y su interfaz para televisores encaja a la perfección

Además de eso dispone de cables para conectar los dispositivos, LED para mostrar avisos y un HDMI para la imagen. Los resultados son muy llamativos pues podemos ver todos los datos, el tiempo, las notificaciones… e incluso interactuar desde la distancia con nuestro móvil ya que podemos enviar información a la Fire TV.
El autor escribió la Interfaz de Usuario mediante unos pocos cientos de líneas de código y ademas  esta experimentando con diferentes dispositivos como Chromecast, reproductor Nexus, y recientemente Amazon TV Stick.

El espejo puede incluso escuchar sus preguntas con la función de búsqueda por voz en la Aplicación Móvil de Google.

Este es un proyecto increíble y esperamos ver más de estos  ya industrializados  en el próximo CES, pero mientras  haya productos  similares  en el mercado  se puede obtener un resultado muy  parecido al espejo de Braun  con los siguientes componentes:

  • Un smartphone o por dimensiones mejor una tableta Android  que ya no usemos ( por ejemplo porque se le haya roto el digitalizador)
  • Un espejo de dos direcciones
  • Papel negro,bolígrafo, tijeras, pegamento,adhesivos de doblecara, clavos,etc



HannahMitt en su proyecto de Github, y   EvanCohen     han obtenido resultados parecidos que resumimos ahora: ambos se basan en el  uso de  la aplicación de Mirror Home que deberemos instalar  en nuestro dispositivo Android.

Tras instalarla ,deberemos ajustar el brillo al máximo para que se vea claramente, eliminar el ahorro de energía  y  desinstalar  el resto de aplicaciones pues lo ideal es  mantener el dispositivo lo más ligero posible para consumir el mínimo.
pantala1
Esta app  le puede decir las  noticias, comprueba su estado de ánimo, y le muestra los cómics: todas esta información esta disponible mientras  usted comprueba su cabello o se afeita.Esta aplicación es inusual pues como hemos dicho esta pensada  para usarla  detrás de un espejo de acrílico de dos vías.

La información que muestra esta app :

  • Día, hora y pantalla de tiempo
  • Recomendaciones Ciclismo
  • Oscilaciones bursátiles
  • Mensajes edificantes sobre la base de sonrisas cara
  • XKCD de hoy
  • Siguiente evento del calendario
  • Top titular de la noticia

Atención ,muchas de las funciones están escritos para mostrar sólo hasta cuando son más relevantes.Si encuentra errores puede reportarlos  aqui ( el repositorio Github del proyecto)

pantala2  pantal3

Instalada esta app, debemos medir la tableta y en el papel negro recortamos para cubrir todo el tamaño del espejo excepto donde vaya el móvil o la tablet.  Enganche  ahora  el papel negro con el espejo, ajústelo y deje un tiempo para que se seque.

Coloque con pegamento un trozo de papel tres veces más gordo que la tableta en cada una de las esquinas del espejo. Ahora  puede colocar los adhesivos en la parte superior e inferior y presione para que quede compacto.

Introduzca la tableta Android justo en el hueco que queda y conéctelo para que no se apague rápidamente(con más cinta adhesiva podemos ocultar los cables.

Ya puede fijarlo a la  pared, vigilando no dañar el propio espejo.

Si tiene dudas en el siguiente vídeo podemos ver todo el proceso:

Por cierto para terminar , esta idea no es sólo válida  para el espejo del baño, también podría servir para los espejos de los ascensores, los espejos de los retrovisores ,etc ,



Fuente aqui

Cómo eliminar las animaciones y el sonido en Android


Seguramente, si  le encanta personalizar su  terminal Android, seguramente ya haya instalado un launcher para cambiar los iconos y mucho más. No obstante, ¿ha probado alguna vez a cambiar la animación de inicio o de apagado  de su dispositivo? ¿ha probado alguna vez a cambiar el sonido de la animación de inicio o de apagado  de su dispositivo?En este post  intentaremos  explorar todas estas vías de personalización.



Para aquellos que no conozcan qué es la animación de inicio, se trata básicamente de esa una animación compuesta  de una serie de imágenes similares  que se reproducen en una secuencia establecida   y  que suele aparecer cuando encendemos nuestro smartphone o tableta con Android.  Lógicamente la animación de apagado,por analogía  se trata básicamente de otra corta animación  de una serie de imágenes similares  que también  se reproducen en una secuencia establecida y que aparece cuando apagamos nuestro smartphone o tableta con Android.

Además, tanto  en la animación de inicio como la de apagado, indistintamente se puede reproducir un sonido ( físicamente es  un fichero mp3 )que incluso puede ser diferente  respectivamente tanto para el inicio  como para el apagado del terminal.

Obviamente, todas estas posibilidades  provocan que en muchas ocasiones nos cansemos de la secuencia o de la melodía  y queramos cambiarla por algo más personal. En ese post  se muestran las  formas más sencillas de hacerlo, una mediante instalación manual y otra descargándonos una aplicación que lo hará todo automáticamente.



Como era de esperar, para realizar todos los pasos necesitaremos acceso root. Para poder acceder  al sistema de ficheros  el shell   Root Browser es una buena opción.

Este programa  tiene un aspecto similar al de la imagen siguiente, donde como el lector puede comprobar  ,os muestra los permisos de cada archivo o carpeta , así como demás atributos :

 Root Browser: captura de pantalla

Es programa,  como puede suponer,   es un  gestor de archivos válido  para los usuarios con permisos de root permitiendo explorar el  sistema de archivos de Android y tomar el control de su dispositivo Android.

Al instalarlo por  primera vez pide  permisos para la instalación de una Caja de herramientas ROM que ha incluido esta aplicación y ha añadido muchas características más.

Las características de este programa  incluyen:

☆ Dos paneles del administrador de archivos
☆ lotes copiar / pegar, zip, tar, borrar, mover cualquier archivo o carpeta
☆ Explora apk, RAR, ZIP y los archivos jar
☆ Cambiar permisos de archivos y la propiedad
☆ Ver y editar cualquier archivo
☆ sqlite explorador
☆ Mover, copiar, renombrar y borrar archivos.
☆ Crear y eliminar directorios (carpetas).
☆ Enviar archivos por correo electrónico.
☆ Agregar nuevos archivos y carpetas en el directorio
☆ Instalar cremalleras mediante la recuperación de relojería
☆ Ejecutar archivos de comandos
☆ Mostrar lista de archivos con imágenes en miniatura de las imágenes.
☆ marcar cualquier carpeta
☆ Abrir archivos y carpetas con otras aplicaciones
☆ Cambiar el tema (doble botón home del grifo)
☆ ordenar por nombre, tamaño y fecha
☆ Extraer archivos individuales desde zip / desde servidores / tarros
☆ Buscar archivos o carpetas

Tras instalar  Root Explorer  desde Google Play  , seleccionaremos en el menú superior y buscaremos la carpeta System, y dentro  de esta accederemos a la supcarpeta Media (o Multimedia, depende del dispositivo en el que esté trabajando). .  Dentro de esta carpeta ,ya en ella  veremos tres subcarpetas   y los  siguientes ficheros importantes:

  • bootanimation.zip
  • bootaudio.mp3
  • shutanimation.zip
  • shutaudio.mp3

Una vez  en esta carpeta , tendremos que asegurarnos de que los permisos de lectura, escritura y ejecución están habilitados. Si lo están, tan solo debemos  pensar  que es lo que deseamos conseguir

 Root Browser: captura de pantalla

1-Eliminar el audio de la animación de inicio:

Haremos una copia de seguridad del archivo  bootaudio.mp3  y lo colocaremos en una carpeta segura a la que tengamos acceso, de forma que si ocurriera algo, siempre podamos volver a dejar todo el sistema como estaba anteriormente.Echa esa copia ,simplemente eliminaremos ese fichero  mediante la opción «Delete» del menú contextual que aparece al mantener pulsado sobre ese fichero

2-Eliminar el audio de la animación de apagado:

Haremos una copia de seguridad del archivo  shutaudio.mp3 y lo colocaremos en una carpeta segura a la que tengamos acceso, de forma que si ocurriera algo, siempre podamos volver a dejar todo el sistema como estaba anteriormente.Echa esa copia, simplemente eliminaremos ese fichero  mediante la opción «Delete» del menú contextual que aparece al mantener pulsado sobre ese fichero

3-Cambiar  la animación de inicio

Nos dirigiremos de nuevo a la carpeta System de nuestro Android, y dentro de ésta, buscar la carpeta Media  En ella encontrará   un archivo llamado bootanimation.zip, que es el que contiene la animación de inicio. Pues bien, lo primero que haremos será hacer una copia de seguridad del archivo y la colocaremos en una carpeta segura a la que tengamos acceso, de forma que si ocurriera algo, siempre podamos volver a dejar todo el sistema como estaba anteriormente. Después, cambiaremos el nombre del archivo a bootanimation1.zip, por ejemplo.

Ahora, lo único que queda es encontrar una secuencia de animación que nos guste y copiarla en la carpeta anterior con el nombre bootanimation.zip. Estas animaciones pueden encontrarse por Internet fácilmente, aunque existen ya  recopiladas por uno de los miembros de XDA en este hilo.



3-Cambiar  la animación de apagado

Nos dirigiremos de nuevo a la carpeta System de nuestro Android, y dentro de ésta, buscar la carpeta Media  En ella encontrará un archivo llamado shutanimation.zip , que es el que contiene la animación de apagado. Pues bien, lo primero que haremos será hacer una copia de seguridad del archivo y la colocaremos en una carpeta segura a la que tengamos acceso, de forma que si ocurriera algo, siempre podamos volver a dejar todo el sistema como estaba anteriormente. Después, cambiaremos el nombre del archivo a shutanimation1.zip, por ejemplo.

Ahora, lo único que queda es encontrar una secuencia de animación que nos guste y copiarla en la carpeta anterior con el nombre  shutanimation.zip. Estas animaciones pueden encontrarse por internet fácilmente, por ejemplo  también recopiladas por uno de los miembros de XDA en este hilo.( simplemente si tiene otro nombre renombrar este a shutanimation.zip).

Método automático mediante aplicación

Si el método manual le parece complicado, puede utilizar esta aplicación –en la que también necesitará acceso root-. Se llama Boot Animations y ofrece más de 300 animaciones que podremos probar fácilmente,pero  me temo  que tendrá que echar mano de su tarjeta de crédito  pues la mayoría  de ellas son de pago.



Ejemplos para dotar de mas seguridad para nuestros dispositivos conectados


A pesar de los beneficios que ofrece el Iot ( Internet de las Cosas), ésta también tiene sus propios peligros. La seguridad es el Talón de Aquiles de IoT.
Internet de las Cosas ofrece numerosas ventajas tanto a empresas como a ciudadanos, pero, a su vez, conlleva una serie de peligros  que exigen  precaución para evitar el riesgo catastrófico que suponen los ciberataques

Aunque todos sabemos la gran expansión del IoT , también es cierto  que se ha abierto  una gran puerta al mundo y que  no esta exento de riesgo especialmente para delicuentes cibercriminales que quieren aprovechar las vulnerabilidades detectadas  para su propio lucro personal.

En este contexto desde la empresa Eleven Path , pensando en el símil del pestillo de toda la vida de nuestra puerta que impide la apertura  de esta  desde el exterior si este esta cerrado, crearon Latch ,el cual constituye un servicio en la nube para que los usuarios pueden crear «pestillos digitales» para poner a sus identidades digitales, y que les permita poner ON/OFF las cuentas con tan solo hacer clic en la identidad que quiere desbloquear o bloquear cuando la vaya a utilizar usando uns app desde su terminal móvil.

 Como ejemplo de uso de latch ,en el siguiente vídeo se puede ver cómo desde Telegram se envía un comando determinado  (en el video es «Abracadabra») a un bot de Telegram que es controlado vía una topología Sinfonier( este ultimo un producto también de Eleven Path).

La Topología comprueba si Latch autoriza ese comando o no a una  placa Intel Edison  al que hay conectado un led . Si Latch está abierto, entonces se enciende el LED, pero si Latch está cerrado, entonces sale un mensaje de Latch Protected.

Hay muchos mas ejemplos de uso de Latch como el de  una hucha regulada mediante esta solución de seguridad, a través de la cual es posible apreciar perfectamente cómo funcionan los ‘pestillos virtuales’.

En esta solución conectan a una placa Intel Edison a Internet   y esta vez  también a un lector Biométrico  en el que los usuarios de esa hucha protegida  grabarían sus huellas dactilares. Una vez reconocidos los usuarios, los padres podrían bloquear, desbloquear con Latch la hucha  , o elegir la cantidad que la hucha dispensa a cada una de las huellas vinculadas. «Rizando mas el rizo» incluso se podría diferenciar cuánto dinero nos da la hucha dependiendo del dedo que utilicemos para autenticarnos.



Aunque esta hucha no está concebida con el objetivo de comercializarse, sí que demuestra de una manera clara el potencial de Latch con respecto a Internet de las Cosas enfocandose claramente en hacer mas segura cualquier acción sobre un dispositivo IoT.

Y ahora por ultimo  veamos una demostración   mas sencilla  de cómo se puede integrar Latch usando una Raspberry Pi  para controlar un cerrojo físico desde la aplicación de Latch

El hardware  esta vez es una Raspberry PI  desde la que hemos hablado en numerosas ocasiones en este  blog, la  cual servirá  para realizar las llamadas al servidor de Latch y manejar los elementos físicos que se necesiten; tanto la API de Latch, como la API de la GPIO, están disponibles en diferentes lenguajes comunes,pero en el caso de la Rasberry ,Python es uno  de los lenguajes  mas sencillos .  En el ejemplo el actuador  del cerrrojo es un simple motor  paso a paso con la electrónico necesarias   y  para evitar actuar sobre el cerrojo cuando la puerta no esté cerrada,también han  incorporado  un sensor que permita determinar el estado de la puerta, saber si está abierta o cerrada (por simplicidad ha optado por un simple sensor capacitivo)

Con sólo integrar tres elementos podemos pues poner un Latch a un sistema de acceso físico de nuestra vida real, como una puerta, una ventana, o un cajón; incluso sin que necesiten una llave para su accionamiento. Lo único que necesitamos es:

–          Detectar el intento de acceso.

–          Evaluar el estado del acceso, si está abierto o cerrado.

–          Actuar sobre el acceso para bloquearlo o desbloquearlo.

 En el siguiente vídeo podemos ver el ejemplo funcionando:

Si esta interesado en este link puede obtener el código completo  y adaptarlo  a su propia necesidad



Es obvio que existen muchísimos mas ejemplos: por ejemplo usando  Mobile Connect para autenticarnos con la SIM de nuestro móvil , plugins que permiten integrar Latch en el proceso de autenticación en Ruby, en Liferay, en cerraduras electrónicas utilizando DNIe, NFC y apps móviles, y en una centralita Asterik para configurar el funcionamiento de las llamadas,etc

Para todos los interesados, Eleven Paths celebrará este año otra edición de su concurso Plugin Latch, destinado a desarrolladores que quieran trabajar con esta solución de seguridad y crear aplicaciones innovadoras. El premio: 5.000 dólares en Bitcoins que irán destinados al ganador.





Más información sobre Latch en latch.elevenpaths.com.
