Llegan los generadores de señales para Android


Como muchos aficionados  sabrán un generador de señales, de funciones o de formas de onda es un dispositivo electrónico de laboratorio que genera patrones de señales periódicas o no periódicas tanto analógicas como digitales.

Sus aplicaciones incluyen pruebas y calibración de sistemas de audio, ultrasónicos y servos.

Tambien es tipico su  uso en reparaciones de  todo  tipo, donde sin duda la funcion estrella  se centra en los equipos de audio ,pues es facil conectar la salida del generador de audio  a la entrada del audio  y a partir de ahi   ir rastreado al señal con el osciloscopio o con un simple amplificador de audio

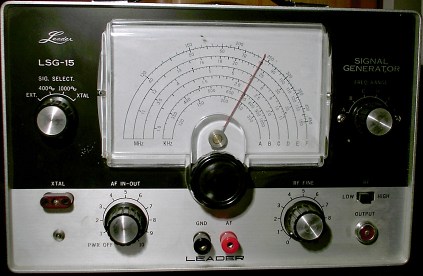

leader_lsg-15_signal_generator

Tradicionalmente ha habido muy diferentes tipos de generadores de señales según el propósito y aplicación (estando también en consonancia  el  precio de ellos ). Lo que no cabe duda es que han avanzado  gracias al creciente poder de computacion  de no  ser apenas  configurables ha   ser altamente flexibles  pues por ejemplo en la actualidad  permiten la conexión y control desde un PC,con lo que pueden ser controlados mediante software hecho a medida según la aplicación.

Como ejemplo de avance destaca el  grado de avance de los generadores de señal , destacamos hoy aquellos emuladores  basados  en terminales Android  gracias a la salida de audio de dos canales que todos elloso poseen

Es posible pues construir sin coste un generador de funciones dual   que genere difrentes forma de onda   usando  la salida de audio de altavoces  o  auriculares.

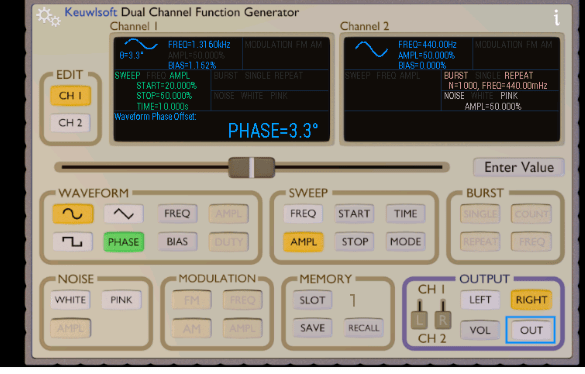

La versión que hoy vamos a comentar  FUNCTION  GENERATOR de keuwlsoft    es sin publicidad, no requiere permisos especiales   y ademas es la versión completa.

generador

La salida es de 16 bits para cada uno de los canales izquierdo o derecho y en 44,1,pero logicamente la calidad de la salida dependerá del hardware del dispositivo.

Algunos hardware del dispositivo puede puede filtrar la polarización de CC  para señales de baja frecuencia por lo que en altas frecuencias, las formas de onda pueden  distorsionarse debido al número limitado de muestras para cada forma de onda (por ejemplo, en 4.41kHz, una forma de onda sinusoidal se puede aproximar por sólo 10 puntos). Por lo tanto este tipos de generadores cuenta con este tipo de limtaciones  y no debe usarse para aplicaciones críticas en los que si es conveniente utilizar un generador de funciones calibrado real.

Como vemos en la pantalla realmente no le faltra de nada respecto a uno tradcional poseyendolas siguintes carastericticas:

  • Izquierda y derecha canales de audio se pueden asignar a cualquier canal 1 o el canal 2.
  • Puede generar ondas Seno, Cuadrado  y formas de onda triangular.
  • Rango de frecuencia de 1 MHz hasta 22 kHz.
  • Amplitud como porcentaje 0-100%.
  • Se puede establecer  para señales cuadradas o formas de onda triangulares oblicuos para obtener las formas de onda de sierra.
  • Offset la fase de formas de onda.
  • Frecuencia de barrido o la amplitud (Single, Repeat y modos de rebote).
  • Modulación de amplitud (AM).
  • Modulación de Frecuencia (FM).
  • Cuenta con o de ráfaga para un número específico de formas de onda (1-10000).
  • Posibilidad de gneración de ruido blanco y generador de ruido rosa. (1 / f) Rosa ruido cae de a ~ 3 dB por octava entre 43 Hz y 44 kHz.
  • Ranuras de memoria para guardar y recordar la configuración del canal.
  • Selección de  valores con deslizador  el teclado numérico.



Sin duda  para muchos  trabajos ya podemos contar con un generador de señales sin coste alguno usando esa maginifica app  que esta disponible  por ciero en Google Play aqui

Anuncio publicitario

Construyase su propia consola de juegos


En efecto si no sabe que hacer con su Raspberry Pi para divertirse ,con RecalboxOS usted convertir su frambuesa Pi 2 en una consola de juegos Retro FANTASTICA de modo  que en tan solo unos pocos minutos podria volver a jugar viejos éxitos como Mario World, Zelda y Sonic,etc

RetroPie  , es otra opción ,pero no es para  principiantes, pues muchos ajustes deben hacerse utilizando la interfaz de línea de comandos y algunas cosas no funcionan desde el principio, a pesar de que exista  mucha información en la red.

Recalbox tiene ventajas cruciales sobre el RetroPie:

  • Actualizaciones en línea dentro del programa.
  • Configuración de Wifi es posible
  • Soporte  para controladores de diferentes
  • Soporte de  Bluetooth
  • Sin necesidad de línea de comandos para configurarlo

Resumidamente  pues, recalbox  permite reproducir una variedad de consolas de videojuegos y plataformas en su sala de estar con facilidad, siendo  gratuita, de código abierto y diseñado para que pueda crear su propio Recalbox en poco tiempo.

¿Qué se requiere?

En realidad el hw necesario no difiere en absoluto de cualquier otro uso que se el quiera dar a su RP , a excepcion del gamepad:

Hardware
Raspeberry Pi 2 modelo B
Fuente de  alimentación (5V, 2, 5A)
Tarjeta micro SD (8GB al menos)
Cable de red o dongle WiFi
Cable HDMI
Gamepad USB / controlador
[Opcional] compatible Bluetooth dongle para PS3 pad
[Opcional] cualquier caja  para la Raspberry

Además, necesitará tambien un teclado y ratón USB para la instalación inicial .Depende de usted un   gamepad  , aunque   como todos los dispositivos suelen ser  USB compatibles, (como los gamepads de  PS3 y Xbox,etc )puede probar el que tenga . !Incluso puede probar un dongle de bluetooth de  PS3 Dualshock.!

Pasos a seguir

1. Descargar Recalbox

Aquí usted puede encontrar la versión más reciente de Recalbox. Descargar el archivo «recalboxOS vx.x.xx.zip» ~ 340 MB

Después de la descarga, descomprimir el archivo en algún lugar de su disco.

2. Preparar la tarjeta SD

La tarjeta SD debe ser formateada en FAT32. Para darle formato, le recomiendo la herramienta SD Formatter. (Scrool hasta el botón de descarga azul.)

Instalar la herramienta, iniciar y seleccione la tarjeta SD   en el combo .

Activar al ajuste «ajuste del tamaño de formato» en las opciones.

Ahora usted puede formatear la tarjeta SD.

sdflash

Nota: Si  usted tiene una tarjeta SD más grande y la herramienta no puede manejar correctamente, puede utilizar esta herramienta de HP.

3. Copiar el Recalbox en la tarjeta SC

Después de formatear, debe estar preparada su tarjeta SC. Ahora copie el contenido del archivo zip descargado en tu tarjeta SD.

Mas o menos el contenido que nos quede en la sd , ser parecido al siguiente:

dsadsa

4. Instalación en frambuesa Pi

Uns vez concluida la copia del sw en la micro-sd ,tendra qeu expulsar la tarjeta de su ordenador, extraerla ,colocarla en su Raspbberry Pi alimentar la unidad

En este momento necesitará al menos  un ratón USB para iniciar el proceso de instalación en su Raspberry Pi.

Simplemente marque el marcado recalboxOS-rpi2 de imagen  y empiece la instalación .

nnoobs

Cuando la instalación haya acabado, necesitará reiniciar su frambuesa Pi 2 (desenchufe el cable de alimentación y enchúfelo otra vez).

Ahora ya debería arrancar el sistema operativo Recalbox.

5. Configurar el controlador / gamepad

Controlador de PS3

Para conectar el controlador de PS3, necesitará  un  receptor Bluetooth.  En primer lugar, conectar el gamepad de Playstation 3 a la frambuesa mediante un cable USB y espere 10 segundos. Su controlador se empareja con el dongle de bluetooth. Ahora puede sacar el cable usb y conectar con el dongle pulsando el botón de Playstation.

Con este método puede utilizar mas  controladores al mismo tiempo.

Se recomienda para configurar su controlador en la configuración, para que sepa donde se encuentra el «botón de tecla de acceso directo». Esto es muy importante, porque con él se puede cambiar en el menú de un juego corriente.

USB-Controlador / Gamepad

Algunos Gamepads USB no son detectado automáticamente, así usted tendrá que configurar primero. Para ello, se requiere navegar dentro del menú de entrada de un teclado ajustes etc.

Se puede navegar dentro del menú de Racalbox siguiente:

  • Enter = Inicio / Main menu
  • Barra espaciadora = Select
  • Q = espalda
  • S = OK

Presione el botón Enter para entrar en el menú, cambiar a la configuración de entrada y siga las instrucciones en la pantalla. Después de la instalación del controlador, necesitará asignar a «Player 1» y listo.

6. Establecer la conexión de red

Más fácil para copiar juegos (roms) en su frambuesa es establecer una conexión de red. En este punto es necesario también un el teclado  para ingresar su información de red. Dentro del menú principal, vaya a «Configuración de red» e introduzca su información de inicio de sesión de wifi. (SSID y contraseña). Por favor, preste atención a las pequeñas y mayúsculas.

Si todo lo escribió correctamente, verá un mensaje (WIFI ACTIVADA) en unos pocos segundos.

wifi

7. Añadir juegos

¿Donde puedo encontrar juegos?

Google es una gran fuente para buscar varios juegos que son compatibles con las consolas diferentes. Por ejemplo, si usted está buscando el juego de Mario Kart, introduzca «mario kart snes rom» y usted obtendrá un montón de resultados de google. Sólo debe elegir uno que funcione mejor para usted.

PRECAUCIÓN! Lamentablemente en la mayoría de sitios web, links de descarga son a menudo difíciles de encontrar y a veces consigue redirigir  a sitios de  anuncios. A veces también requieren instalar gestores de descargas innecesarias etc. Tenga cuidado con las descargas pues las Roms nunca vienen en formato .exe. En caso de descargar un archivo, no abrirlo y borrarlo inmediatamente. Siempre prestar atención a lo que descarga y pásele el antivirus  antes de usar la rom.

Recuerde tambien que sólo podrá descargar los juegos que ya tienga originales.

Añadir juegos

Si  ya ha descargado Mario Kart como un archivo .zip. El siguiente paso es descomprimir el archivo, por lo que obtendrás un archivo .smc (e.g. Super_Mariokart_(E).smc), también llamado un ROM.

Después, copie el archivo en la Raspberry Pi. Esto sólo funcionará si ya ha configurado su conexión de red.

Ahora puede acceder a la frambuesa a través de la red de su ordenador. Para ello, introduce «\\RECALBOX» en la barra de direcciones del explorador de windows. (alternativamente, también puede utilizar la dirección IP de su Pi). Sólo tiene que copiar su «Super_Mariokart_ (E) .smc» archivo en la carpeta snes y listo.

Ahora finalmente puede iniciar el juego en su Recalbox sistema operativo utilizando el emulador de Super Nintendo!

8. Controles

Así que ha comenzado Mario Kart para Super Nintendo, jugó su primer partido y está contento q hasta ahora. Entonces viene la pregunta: ¿Cómo salir de la partida?Durante la instalación del controlador, ya ha asignado el botón Hotkey.Ahora sólo tiene que presionar el botón de tecla de acceso rápido y botón de arranque juntos para volver al menú.

A continuación mostramos un breve resumen de los comandos de teclas de acceso rápido más comunes:

  • Combinación de teclas + Y = Guardar estado
  • Combinación de teclas + X = estado de carga
  • Teclas de acceso rápido + Start = final del juego sin guardar los cambios
  • Teclas de acceso rápido + B = configuración del emulador
  • Teclas de acceso rápido + L1 = captura de pantalla
  • Teclas de acceso rápido + der. = aumento de la velocidad juego

supernintendo

!Que se divierta jugando!

Fuente aqui

Como conectar un interruptor de encendido a una raspberry


Muchas personas que estén usando la  Raspeberry Pi   quizás se hayan preguntado alguna vez  si es posible usar un interruptor con la Raspberry  Pi 2 de forma similar a como esta dispuesto en otras placas clónicas como la Orange PI .

En realidad es una labor  muy sencilla y se puede hacer muy  rápidamente  pues en propia placa  El Raspberry Pi 2 hay  un conector para un interruptor donde precisamente  se puede utilizar para instalar un conmutador, y todo esto sin necesidad de ningún scripts molesto ni nada parecido :el interruptor funcionará sin más.

¿Cómo funciona este interruptor?

Se trata de un interruptor por pulsación  que puentea el conector y hace arrancar a la Raspberry (es el mismo concepto que los pulsadores de arranque de los PC).

Si pulsa el botón durante la operación, se  provoca un reset y se reinicia el Raspberry Pi.Si por el contrario esta apagada la Raspberry Pi, si se pulsa  ésta arrancara, Por supuesto también puede desactivar la Raspberry como de costumbre desde  el sistema operativo.

¿Qué se requiere?

Según lo profesional que queramos dejar el interruptor se pueden los siguientes componentes:

Hardware
Cualquier pulsador normalmente abierto
Cables de puente
Clavijas macho encabezado
[Opcional] Tubo termorretractil
[Opcional] Cable trenzado que envuelve

Evidentemente es fácil tener estos componentes,  sobre todo si ha desmontado algún Pc ,así que esta tarea debería ser  sencilla  y económica . Además usted ni siquiera necesita soldar las patas en la placa  pues  también puede soldar un cable directamente a los contactos lo cual es  una tarea mas sencilla que si lo hace  a la propia placa directaemnte (y  en ese caso  ya no quedaran tan bien).

En lugar de  cables podría también utilizar cinta aislante barata o simplemente dejar los contactos juntos. El peligro de crear corto circuito aquí es bastante bajo.

¡Instale el interruptor!

Como ya se mencionó, el Pi 2 tiene un conector donde puede conectar un pulsador.

powerpi_raspberry_pi_2_schalter_installieren

Puede  soldar dos pernos a los contactos. lo cual  hacen más fácil quitar el interruptor si es necesario. Usted tendrá que colocar los puntos de soldadura en la parte trasera. En caso de no tener una tira de pin, también puede soldar el cable directamente a los contactos.

En esta  imagen vemos la tira de pin como queda:

powerpi_raspberry_pi_2_schalter_installieren_pins

Eso es bastante. Ahora puede conectar el conmutador en el zócalo del perno y encender la Raspberry  Pi.

Respecto al pulsador vale cualquier  viejo botón de cualquier equipo u otro proyecto que y ano utilice ,siendo lo ideal que lleve rosca para fijarlo mas sencillamente a la caja. Una vez conectados los dos cables ,solo deberá  perforar un agujero en la caja ,y si no tiene rosca fijarlo,  con pegamento caliente desde el interior.

Para mejor apariencia puede poner tubo termoretractil en los cablecillos o simplemente cinta aislante

Raspberry Pi 3

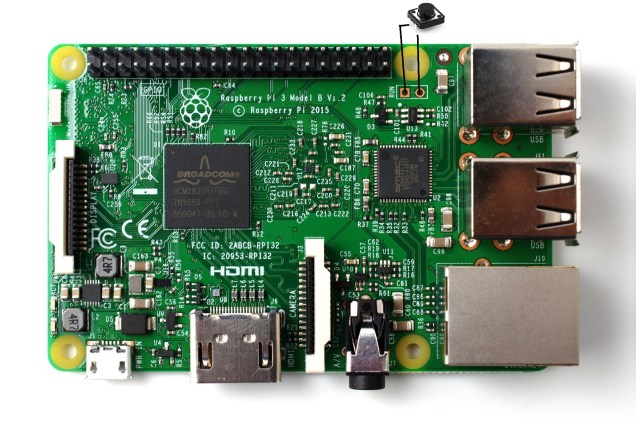

Si se esta preguntando si el montaje del pulsador se puede hacer sobre la Raspberry pi 3, en efecto también se ha previsto la conexión para un pulsador ,pero la colocacion es algo diferente , pues se haría  justo  detrás del  primer bloque de conectores USB  en los dos pines de cobre marcados en la serigrafia como «RUN «, tal y como mostramos en la imagen de mas abajo.



rp3



Fuente aqui

Insonorizar con electronica ya es posible


Nacido por crowfunding  superada la ronda ya de inversión, de modo que  en febrero de 2017 deberia dar la luz  , vamos  a presentar Muzo ; el primer dispositivo acústico que  aplica antivibraciones con Tecnología de superficie lisa. Esta exclusiva tecnología evita los objetos de vibración para reducir al mínimo las perturbaciones no deseadas en las inmediaciones. Esta innovación  promete mejorar la calidad de vida a todos aquellas personas que sean sensibles al ruido  ala hora de dormir, o incluso la gente que no es especialmente sensible pero vive en una zona donde hay estruendos y voces cada dos por 3, tratándose  del primer dispositivo que crea un área de antivibración que contrarresta los sonidos molestos, ademas cuenta con otras interesantes aplicaciones



La verdad  es que la idea que hay detrás de este dispositivo  es realmente fascinante: silenciar los molestos  sonidos exteriores  normalmente transmitidos por las partes mas débiles de las estructuras de los edificios  como  pueden ser ventanas , puertas ,etc  que  hacen que sean  audibles en el interior de nuestras viviendas los ruidos ,y sonidos externos    dificultándonos  el día a día especialmente para concentrarnos en tareas complejas, relajarnos   a la hora de conciliar el sueño,etc.

Hablemos pues del primer dispositivo  único   en el mundo que pretende crear un área de antivibración que contrarresta los sonidos molestos, y que ademas cuenta con otras características extra cómo ayuda a dormir, zona de relajación   , crear zonas de privacidad incluso en zonas publicas o incluso otras características muy llamativas si es de los que le gustan dormir oyendo sonidos relajantes,pues incluye una serie de pistas con sonido de viento, hoguera o cascadas..


Para ocupar este hueco en el mercado,Idiegogo (una campaña de crowdfunding)  esta  financiando la fabricación del primer dispositivo que insonorize completamente su casa  adaptándose  a cualquier lugar donde se requiera .Las necesidades de financiación se estimaban en unos 100.000€ pero superada la ronda de inversión( actualmente ya va 1,173,485 $)  es probable que a primeros de 2017  veamos las primeros unidades en el mercado (incluso ya  puede reservar por  159€ si se aprovecha la oferta temporal).

Para bloquear el ruido generado por los vecinos, los coches o cualquier otra fuente este  emite vibraciones cuando está adherido a una superficie plana, como por ejemplo una ventana  consiguiendo que ésta actúe capturando el ruido e impidiendo su paso a través de este material   funcionando en cualquier material y superficie plana: cristal, madera o ladrillo.



Según sus creadores , se ha diseñado para ser  simple de usar  solo llevando  un pulsador : basta hacer un  clic en Muzo y el sistema antivibración se encenderá automáticamente. Además  puede mejorar el efecto de reducción de ruido mediante la adición de algunas bandas sonoras calmantes para enmascaramiento de ruido.  Tap_.gif

Otra peculiaridad es  que gracias a su tamaño compacto es portátil siendo ideal para viveros de bebé, guarderías, dormitorios de la Universidad, apartamentos, habitaciones, espacios de oficina o cualquier ambiente donde los ruidos no deseados y perjudiciales son un problema persistente.



¿ Y como este pequeño e puede adherir  a cualquier superficie? Para asegurar que Muzo pueda ser pegado firmemente sobre cualquier superficie, han  utilizado  un material llamado  TPE . Intercalando una capa de cada TPE en la base este dispositivo  puede pegarse pega firmemente sobre cualquier superficie lisa. Estre material no es tóxico y ambientalmente amigable siendo  fácil de pegar, colocar y quitar. Ademas TPE nunca tiene un límite en términos de uso de pegado y despegados,,.

En términos de Hardware usa dos baterías de Iones de Litio para alimentar a la unidad    que dan una autonomía de unas 20 Horas en funcionamiento standard .

Muzo utiliza Billionsound Technology (tecnología de BST) para generar sonidos realistas dinámicas  gracias a un sistema de sonido  alta fidelidad de 10W . Estos sonidos vivos forman el escenario y ayudan a   ahogar los ruidos molestos. Tanto si desea disfrutar de un pedazo de serenidad o para convertirse envuelto en los tranquilos sonidos de la naturaleza, Muzo estará allí para usted.La tecnología bst  incluye sonidos de la naturaleza y armonías tranquilas ayudando a reforzar el sistema principal ahogando las vibraciones no deseadas del exterior para que tenga su zona de relax  permitiendo disfrutar de la zona personal de confort.

Aunque no detallan el funcionamiento exacto  y habrá que esperar a que esten listas las primeras unidades para comprobar su efectividad  ,a  grandes rasgos el dispositivo  tiene una especie de altavoz  tradicional  sin membrana llamado excitador ( que constituye la pieza fundamental del dispositivo). Cuando empieza a moverse éste en modo de oscilación genera su propia vibración en la superficie  haciendo el efecto inverso de un altavoz  absorbiendo los ruidos externos . Ademas  complementa el sistema con otro altavoz convencional esta vez hacia el interior para aumentar  mas el efecto



Sus diseñadores no han perdido el apartado de conectividad pues Muzo se  sincroniza con un móvil para ajustar la cantidad de ruido que deja pasar. La insonorización puede ser completa o parcial, dependiendo del modo que elija. Además, monitoriza los decibelios que se emiten en el interior  o que proceden del exterior, permitiendo programar el modo apagado para que se active automáticamente cuando lo va a necesitar.

Los modos de funcionamiento  son tres: serenidad, sueño y privacidad .

SERENIDAD
Muzo  según sus creadores  permite experimentar la zona de confort Personal alejándose de amarga realidad dejando que  Muzo nos lleve en un viaje lejos de las dificultades de la vida cotidiana. Con Muzo, puede convertir cada área en su propio sitio personal. El estado de ánimo, el medio ambiente, la política de privacidad – todo esto está bajo nuestro  control ahora  al anular  de forma efectiva todos los ruidos y sonidos que proceden del exterior. Este aislamiento nos puede permitir un aumento de la concentración en el trabajo lo cual es  una experiencia que no ha apoyado a ningún otro dispositivo así que este dispositivo promete ser el primero en preocuparse por sus problemas de sufrimiento del ajetreo y el bullicio,ayudando a  deshacerse de ellos
 SUEÑO
Una de las utilidades mas interesantes  es ayudar a conciliar el sueño( y a despertarse)  . Controlando Muzo con  un smartphone  se puede  disfrutar de tiempo de relajación  personalizando la  acústica del sueño con terapia de con Muzo evitando así el  insomnio. De miles de sonidos alisados  han elegido una mezcla  específica de sonidos que ayuden a conciliar el  sueño   de modo  que según su creadores todos estos sonidos  en sueño modo pueden   hacer inconscientemente que  su mente se relaje  haciendo caer al sujeto en un profundo sueño.
El volumen es ajustable para cada banda sonora  pues lLas personas tienden a descuidar la importancia de la rutina de dormir que realmente puede afectar a su energía para todo el día.Gracias a este sistema prometen mejorar la calidad  de el sueño .
Ajustando  la alarma desde su terminal ,  Muzo le ayudará a dormirse, y después  cuando llegue el momento generar ondas de sonido para despertarlo. Como resultado, usted podrá dormir plácidamente toda la noche y despertar en el momento de su ciclo de sueño para evitar esa sensación de mareo que todos odiamos permitiendo disfrutar de una noche dulce bajo su entorno ideal

PRIVACIDAD

Este modo es muy curioso . Muzo asegura que información sensible pueda sea tratada de forma confidencial mediante el enmascaramiento de sonidos de forma  dinámica y cambiando  de nivel. Incluso es configurable este modo para 4 escenarios posibles : restaurante, lugar de trabajo,exteriores o dormitorio

Elementos estructurales de la privacidad no pueden adaptarse a tales sonidos intrusivos así que la gama de protección se puede ajustar ajustado el nivel de potencia trasmitido a través de su bobina .El enmascaramiento del sonido puede adaptarse de ubicación a ubicación y a través de niveles de ruido variable para calcular la salida que depende del rango de los sonidos que emitamos.

Sin duda este modo privado es muy interesante pues aísla las conversaciones que se tengan dentro de la zona escogida ,así que es bastante útil si es de los que hablan alto o discute con alguien de noche, poniéndonos

Por supuesto  dejo el link abajo del  sitio de ndiegogo.com   donde han puesto algunos vídeos de demostración de como funciona el excitador etc, ,







Mas  información  aqui

Top 6 smartwatches


Los smartwatch son la evolución del reloj de muñeca y tienen más funcionalidades que las smartbands. Entre otras cosas, permiten que interactuemos con las notificaciones que recibimos del exterior (mails, whatsapp, llamadas, etc). Eso sí, la mayoría son dependientes de un Smartphone para poder utilizar todas sus prestaciones, aunque también en el mercado tímidamente hay diseños que incluyen una sim para hacerlo completamente independiente del smartphone.

Por el contrario, las pulseras inteligentes son las primas pequeñas de los smartwatch,es decir  no necesitan estar conectadas a ningún otro dispositivo y su autonomía suele ser mucho mayor y normalmente su precio también es menor. Aunque sus funciones normalmente se reducen más como “gestor deportivo y/o control del sueño” y su diseño es más sencillo.

Hoy vamos a ver algunas de las  6 mejores smartwatch del momento:

Samsung Gear S2

samsung

Es el  primer smartwach redondo de Samsung , pero también como su séptimo intento en los “wearables” para la muñeca.

Una de sus grandes virtudes es que funciona muy bien como visor de notificaciones y su facilidad para localizar las funciones básicas como reloj. LLeva todo un arsenal de sensores como son  acelorometro,giroscopo,sensor de luz ambiental    y monitor de ritmo cardíaco

En cuanto a cenectividad también incluye  wifi,bluetooth  y NFC

Algunas de sus carastericticas son las siguientes:

  • Dimensiones de la pantalla: 1.2”
  • Resolución de la pantalla: 360×360, 302ppi
  • Batería: 250 mAh
  • Memoria RAM: 512 MB
  • Memoria interna: 4Gb
  • Dimensiones: 42.3×49.8×11.4 mm
  • Resistencia al agua: Si
  • Frecuencia del procesador: 1000 MHz
  • Número de núcleos de procesador: 2

Otras características:
Acelerómetro: Si
Bluetooth: Si
Color de banda: Color blanco
Comunicación de Campo Cercano (NFC): Si
Código IP (International Protection): IP68
Densidad del pixel: 302 ppp
Diagonal de la pantalla: 3,05 cm (1.2″)
Giroscopio: Si
Grosor: 1,14 cm
Memoria flash: 4 GB
Monitor de frecuencia cardíaca: Si
Pantalla táctil: Si
Peso: 47 g
Sensor de luz ambiental: Si
Tipo de visualizador: SAMOLED
Versión de Bluetooth: 4.1
Wi-Fi estándares: 802.11b, 802.11g, 802.11n
Wifi: Si

Precio: desde 287 €  con gastos de envió en Amazon



LG Watch Urbane

El el sucesor del LG Watch R pero con aspecto “Premium”. Tiene la última versión de Android Wear y una bena batería. La correa es de piel lo cual la hace muy  cómoda .
LLama la atención  la esfera que no es tan grande como parece pero que le da aspecto real de reloj
El sistema operativo va fluido y la duración de la batería de unos 2 dias.

Una de sus principales bazas es ademas de la duración de la batería, la estética.

lg
Algunas de sus características son las siguientes:
  • Dimensiones de la pantalla: 1.3”
  • Resolución de la pantalla: 240 ppi
  • Batería: 410 mAh
  • Memoria RAM: 512 Mb
  • Memoria interna: 4Gb
  • Dimensiones: 45.5 x 52.3 x 11mm
  • Resistencia al agua: Si

Precio: desde 189 € en Amazon





Motorola Moto 360

moto

Es un dispositivo muy completo, tanto en su diseño con su gran personalización y a su magnífico rendimiento. Puede ser tanto elegante como un reloj de deportista, dependiente de su gusto, y de la configuración y la cara que eliga. El manejo es facil y se conecta a terminal Android a traves de Bluetooth sin ningun problema. Tambien tiene Wifi, o sea que puede seguir comunicando aunque pierde la conexion de Bluetooth con el teléfono.
Funciona con Runtastic : es decir la app en el telefono y el Runtastic app correspondiente de Wear automaticamente aparece en el reloj(lLa unica pega es que Runtastic no recibe las lecturas del pulsometro, por tanto puedes estar corriendo, tomar el pulso en el reloj pero luego hay que introducir manualmente el pulso en el Runtastic app del teléfono)
También funciona con muchos otros apps de Android, por ejemplo el app del tiempo «Weather and Clock Widget» en el teléfono, y muestra muchas detalles, y el pronostico del tiempo cuando lo pincho en el reloj.

Algunas de sus características son las siguientes:

  • Dimensiones de la pantalla: 1.4”
  • Resolución de la pantalla: 360 x 330
  • Batería: 400 mAh
  • Memoria RAM: 4 Gb
  • Memoria interna: 512 Mb
  • Dimensiones: 46 x 46 x 11 mm
  • Resistencia al agua: Si

Y otras características:

  • Peso: 54 g
  • Dimensiones:o 4,5 x 4,5 x 1,1 cm
  • Sistema operativo Android Wear
  • Fabricante del procesador Qualcomm
  • Velocidad del procesador 1.2 GHz
  • Número de procesadores 4
  • Aparatos compatibles Android e iOS
  • Dimensión de la pantalla 1.37 pulgadas
  • Resolución de pantalla 360 x 325 Pixeles (Máxima resolución de pantalla 325×360)
  • Tipo de conexión inalámbrica 802.11b, 802.11g
    Tipo de conector WiFi
  • Factor de forma pantalla táctil
  • Compatible con tecnología Bluetooth Sí

Precio: desde 234 € hasta 359 € en Amazon



Pebble

Uno de sus puntos fuertes es  la batería de iones de litio que otorga al Pebble  un máximo de 7 días de duración , otorgando a Pebble  sin duda  ser  uno de los relojes inteligentes  con mayor autonomía del mercado.

En cuanto a la pantalla de 1.25 pulgadas con tecnología e-Paper presume ser  también una de las primeras pantallas de tinta electrónica en color.

Este reloj es compatible con dispositivos Android versión 4.0+ y iOS versión 8.0+  y también  con Pandora y iHeatRadio



pebble

Pebble pues funciona con Android y teléfonos inteligentes Apple iPhone. Ademas es sumergible pudiendo hacer Hop en la piscina, saltar en la ducha, o correr en la lluvia hasta 30 metros de resistencia al agua

Por si fuera poco , recientemente ya es también es compatible  con Android Wear ,convirtiendo nuestro reloj en un monitor de nuestra actividad

Pebble   es un estupendo smartwatch con una excelente relación calidad  precio , que lo hacen ideal para cualquier bolsillo , pues por 83€ se puede comprar uno en Amazon.

Sony SmartWatch

sony

Se trata de un reloj con un acabado deportivo. Destaca su batería que superan a muchos otros dispositivos( dos dias con un uso normal ) y su precio competitivo.

Con el se puede (sin el móvil y con la aplicación My Tracks) salir a correr y escuchar música y que mida las distancias  gracias a que incluye un GPS autónomo. Además tiene almacenamiento para música por lo que puedes conectar unos auriculares Bluetooth.

Algunas de sus características mas importantes;

  • Dimensiones de la pantalla: 1.6”
  • Resolución de la pantalla: 320 x 320 píxeles
  • Batería: 420 mAh
  • Memoria RAM: 512 MB
  • Memoria interna: 4Gb
  • Dimensiones: 36 x 5,1 x 10 mm
  • Resistencia al agua: Si

Algunas otras características:

Peso : 73 g
Dimensiones : 3,6 x 5,1 x 1 cm
Sistema operativo Android
Velocidad del procesador 1.2 GHz
Número de procesadores 4
Otras características Pantalla táctil
Componentes incluidos USB
Dimensión de la pantalla 1.6 pulgadas
Pantalla a color No
Máxima resolución de pantalla 220 x 176
Duración media de la batería 48 horas
Composición de la pila de la batería Iones de litio
Descripción del teclado QWERTZ (Alemán)
Tipo de conector Bluetooth/NFC/micro USB/WiFi

Precio: desde 131 € en Amazon



  • Apple  Whatch (caja de 42 mm o 38 mm)

apple

Como punto fuerte es de los más ligeros que hay , pero esto  conlleva su gran inconveniente :el precio tan elevado. Por  supuesto no es compatible con dispositivos Android

Implementa acelerómetro, altavoces incorporados, camera, Cronómetro, giroscopio, micrófono incorporado, monitor de frecuencia cardíaca y  sensor de luz ambiental,

Sobre conectividad  implementa  bluetooth: 4.0l

Algunas de sus características mas importantes;

  • Dimensiones de la pantalla: 1.3”  para 38mm / 1.5 “ para 42 mm
  • Resolución de la pantalla: 272×340 / 312×390 píxeles
  • Batería: Con 18 horas de autonomía
  • Memoria RAM: 512 MB
  • Memoria interna: 2 Gb
  • Dimensiones: Dos opciones:
  • 38,6 mmx33,3 mmx10,5 mm
  • 42 mmx35,9 mmx10,5 mm
  • Resistencia al agua: Si

Precio: desde 399 € en Amazon o en Apple store (algo más caro).



Nueva vida para su viejo disco duro por 5€


Es habitual cambiar el viejo duro de un ordenador  portatil por uno del tipo SSD pues  gastan muchísima menos energía , no hacen ruido y sobre todo  mejoran el rendimiento del equipo de forma espectacular   ya que la velocidad de acceso a este es increíblemente mas rápida que un disco tradicional.

Puede que el viejo disco que haya quitado a su ordenador este en un cajón porque probablemente habrá pensado que no merece la pena ponerle una caja, pero con la bajada de precios de hw  por sólo 5€ en Amazon  es posible comprar una caja de aluminio de calidad

También podría ser que haya  jubilado un antiguo portátil por avería  (y, no pueda arrancarlo,) así que una buenísima opción es optar por una caja para conectar el disco duro a su nuevo portátil como si de un pincho USB se tratara !y así de simple funcionara y  no necesitará nada más para recuperar su datos  y darle un nuevo uso!.



La caja para disco duro de la que hablamos es  del fabricante TooQ  y es el  modelo 2510B siendo especifica para discos  de 2.5″ SATA   ( y el líder de ventas en Amazon)y   como es habitual en este tipo de cajas no necesita alimentación adicional

Esta caja es compatible  con usb 2.0 ( de ahí su precio ) pero desde  luego  para datos o backup es mas que suficiente o incluso para reproducir contenido multimedia.

Incluso sirve para   conectarlo a su televisión para utilizarlo como grabador( si esta dispone de esa posibilidad) . En este caso es totalmente compatible y graba perfectamente con una velocidad alta de transmisión.

La  caja esta  totalmente adaptada al disco duro,  llevando un cable usb, dos tornillitos de sujeción,manual de instalación  y un pequeño destornillador para apretarlos.

En realidad la instalación es bastante sencilla, una vez que desembale el paquete, sólo tiene  que seguir los 5 siguientes  sencillos  pasos:

1º-Tiene que quitar la tapa de plástico  del lado del conector que viene sin atornillar

img_20161018_201716

2-Ahora enfrente la pequeña plaquita del controlador  de la caja  con su disco SATA  procurando que coincidan ambos conectores

img_20161018_201745

3º-Conecte el disco a la placa del adaptador

img_20161018_201802

4º Ahora meta con cuidado el conjunto atornillando con los dos tornillitos que incluye en una bolsita de plástico   usando  el destornillador philips que trae el propio  kit

img_20161018_201833

5º-Conecte ahora el cable usb mediante el único extremo libre usb que lleva el cable y el extremo que lleva dos conectores a un conector del ordenador

img_20161018_202040



A continuación os mostramos alguna  de las  características de esta caja:

Altura: 1,2 cm
Altura de la unidad de almacenamiento: 9,5 mm
Altura del paquete: 4 cm
Ancho: 7,1 cm
Ancho del paquete: 13 cm
Cables incluidos: USB
Capacidad máxima: 0,75 TB
Color del producto: Negro
Conectar y usar (Plug and Play): Si
Conexión USB: Si
Género del conector USB: Femenino
Hot-swap: Si
Indicadores LED: Si
Interfaces de disco de almacenamiento soportados: SATA, Serial ATA II, Serial ATA III
Manual de usuario: Si
Materiales: Aluminio
Número de unidades de almacenamiento compatibles: 1
Peso: 80g
Peso del paquete: 234g
Profundidad: 13,8 cm
Profundidad del paquete: 17,4 cm
Sistemas de archivos soportados: ext2, FAT32, HFS, NTFS
Sistemas operativos compatibles:  Windows 2000/XP/VISTA/Win7 , MAC OS 9.X +  , Linux, Ubuntu
Tamaño de la unidad de almacenamiento: 6,35 cm (2.5″)
Tipos de unidades de almacenamiento admitidas: Unidad de disco duro
Tornillos incluidos: Si
Velocidad de transferencia de datos: 480 Mbit/s
Versión USB: 2.0



Sin duda es una buena opción para dar una  nueva vida a un disco que tenga sin uso .Personalmente lo he probado  y ha cumplido mis expectativas en cuanto a relación calidad/precio

¿Y usted tiene algun disco de 2 1/2″  en desuso y no sabe que hacer con el? Pues por sólo 5€  ya sabe que puede volverle a dar un oportunidad …



Problemas de sincronización con Pebble


Pebble   es un estupendo smartwatch con una excelente relación calidad  precio , que lo hacen ideal para cualquier bolsillo , pues por 83€ se puede comprar uno en Amazon.

Uno de sus puntos fuertes es  la batería de iones de litio que otorga al Pebble  un máximo de 7 días de duración , otorgando a Pebble  sin duda  ser  uno de los relojes inteligentes  con mayor autonomía del mercado.

En cuanto a la pantalla de 1.25 pulgadas con tecnología e-Paper presume ser  también una de las primeras pantallas de tinta electrónica en color.

Este reloj es ccompatible con dispositivos Android versión 4.0+ y iOS versión 8.0+  y también  con Pandora y iHeatRadio



pebble

Pebble pues funciona con Android y teléfonos inteligentes Apple iPhone. Ademas es sumergible pudiendo hacer Hop en la piscina, saltar en la ducha, o correr en la lluvia hasta 30 metros de resistencia al agua

Por si fuera poco , recientemente ya es también es compatible  con Android Wear ,convirtiendo nuestro reloj en un monitor de nuestra actividad

La línea del tiempo convierte los momentos que te importan – notificaciones, eventos de calendario, el tiempo, resultados deportivos, noticias de última hora, llamadas perdidas, alertas app – en pines que le permiten ver lo que viene o lo que ya ha sucedido

Sin duda hablamos de un  estupendo reloj inteligente ,pero como cualquier dispositivo electrónico ,  no esta exento de problemas. Veamos a continuación algunos de los problemas mas típicos que presenta y la forma de intentar subsanarlos:



NO CARGA  O NO ENCIENDE



Si usted cree que tiene un problema con el cable de carga o puerto de carga,  asegúrese primero e darle el tiempo suficiente para cargar y encender; de vez en cuando, después de una batería agotada, Pebble puede tomar mucho tiempo para despertar. Se recomienda cargar Pebble tiempo durante al menos 3 horas y luego tratar de encenderlo de nuevo manteniendo pulsado el botón Atrás en la parte izquierda durante 5-10 segundos. También ayuda a tratar de encenderlo al menos una vez mientras está conectado al cable y una vez mientras se separa.


Asegúrese de probar varios puertos y cargadores inicialmente, no indican que se está cargando, ya que algunos cargadores USB (especialmente aquellos con baterías incorporadas, o aquellos diseñados para cargar los dispositivos IOS) no se cargará de forma fiable el tiempo de Pebble, ya que dibuja tan poca energía.

Si el cable aún no se conecta correctamente con su Pebbleo, intenta lo siguiente:

  • Pulir la estaciones de carga en el cable y en el propio Pebble  para asegurarse de que no hay un recubrimiento o sustancia que obstruya la conexión magnética de metal. Se puede utilizar una goma de borrar para desoxidar y pulirlos.
  • Limpiar los cuatro de los contactos con (90% o superior) alcohol.
  • Los contactos del cable de carga son pasadores de resorte cargado. Presione cada uno de ellos y asegurarse de que están apareciendo de nuevo sin problemas hasta la misma altura con respecto al otro.



PERDIDA DE CONEXION BLUETOOTH

Si tiene  actualizado tanto el Pebble como el smartphone  funcionando perfectamente pero cada cierto tiempo pierde el enlace al bluetooth .Se puede recuperar el enlace pero es molesto tener que estar revisando si tiene conexion o no

Este problema puede ser resuelto mediante la desconexión del emparejamiento entre el teléfono y el Pebble por el cierre de ambos dispositivos, por lo que  siga  los pasos siguientes para corregir el problema.

  1.  En el teléfono, abrir el menú de configuración de Bluetooth y encontrar todos los dispositivos etiquetados ‘Pebble’. Toque el icono de engranaje, y olvidarse de los dispositivos.
  2.  Eliminar la aplicación de Pebble desde el teléfono.
  3.  En el reloj, pulse y mantenga pulsado el botón izquierdo, medio y superior derecha botones de la derecha al mismo tiempo hasta que «guijarro» aparece en la pantalla.
  4.  Vuelva a instalar y abrir la aplicación Pebble, volver a iniciar sesión, y siga las instrucciones para volver a conectar el reloj.



Si ha instalado  tanto la app como el firmware del pebble con el mismo resultado(se establece la conexión perfectamente y se  reciben notificaciones ok hasta que en un determinado se pierde la conexión aunque este justo al lado.Incluso estando cortada la conexión bluetoorh al desbloquear el smartphone entonces puede que vuelva a recuperar la conexión asi como si desde la aplicacion Pebble en el smartphone  si desconecta y conecta vuelve a funcionar.

Todos estos últimos síntomas son claros indicios de fallo del modulo bluettoh del smatrphone  por lo que si es posible compruébelo con otro smartphone para descartar o confirmar  avería del modulo bluetooth de su smartphone





PROBLEMAS DE VISUALIZACION EN PANTALLA

Si está experimentando problemas de visualización en pantalla en su (líneas estáticas, los píxeles muertos, etc), por favor trate de hacer un restablecimiento de fábrica en el reloj en primer lugar, para resolver cualquier causa potencial relacionado con el software.

Para restaurar el Pebble los ajustes de fábrica, seleccione Configuración en el menú principal, a continuación, elija Factory Reset, que es la última opción.







PANTALLA SOS



Si se reinicia el reloj y se parece a ninguna de las imágenes anteriores, su Pebble  ha entrado en modo de recuperación.

¿Cómo salir del modo de recuperación

  • Pulse y mantenga pulsado el botón Down (abajo a la derecha) hasta que una animación de dos círculos de giro aparece (aprox. 7-10 segundos).
  • Espere a que la animación parar y para el reloj para reiniciar de nuevo en modo de recuperación.
  • Abrir la configuración de Bluetooth del teléfono. Si ve que su Pebble en la lista, se olvide el dispositivo.
  • Abre la aplicación del guijarro en su teléfono.
  • Toque el símbolo Conectar cerca de la parte inferior de la aplicación.
  • Una vez que sus actualizaciones de gravilla, que estará listo para ir!

PANTALLA CONECTING QUE NO PROGRESA



SI ha seguido todos los pasos que me hemos visto para reinicia el Pebble  y muestra una pantalla en el Pebble que solo pone «pebble.com/app» y abajo «Pebbe 6481» , y en el smartpone aparece «conecting», esto se  debe a  un fallo de la actualización  por lo que antes de volver a  inicar el proceso  recargue su Pebble al máximo y después repita el proceso,es decir  olvide la conexión bluetooth en el smartphone e instale la app nuevamente.

En la app introduzca sus credenciales  de su cuenta de Pebble y al encontrar el Pebble desde el reloj confirme que acepta , y contiene con el proceso.





ERROR FE504501

Este código de error indica que puede haber un problema con uno de los botones de su reloj.

Con mayor frecuencia es causada por un botón atascado, así que por favor siga los siguientes pasos:
  1. Presione el botón de retroceso rápido tres veces, la celebración de la última pulsación durante 7 segundos
  2. Repita con los otros tres botones (el orden no es importante)
  3. Mantenga la parte trasera (lado izquierdo) y seleccione (centro derecha) botones al mismo tiempo durante 5-10 segundos, hasta que aparezca el logotipo de Pebble

ERRORES  FE504502, FE504503, O FE504504

Estos código de error indican problemas que a menudo se pueden resolver reiniciando el reloj de mode.To recuperación de resolver el problema, sigue estos pasos:

  1. Su reloj ya puede estar en modo de recuperación (en la foto a la derecha); si no, por favor, pulse y mantenga la parte de atrás, arriba y seleccionar botones al mismo tiempo.
  2. Siga presionando hasta que el reloj de la pantalla muestra una pantalla similar a la que se muestra aquí.
  3. Abra el menú de ajustes en su teléfono
  4. Abre en Configuración Bluetooth y encontrar ningún dispositivo de Pebble
  5. Toque el icono a la derecha del dispositivo Pebble (s) y olvidarse de ellas
  6. Vuelve a abrir la aplicación de gravilla y siga las instrucciones para volver a conectar el reloj a su teléfono

FE504502, FE504503, O FE504504

Si usted experimenta uno de estos códigos de error, hay que enviar un correo electrónico [email protected] con la siguiente información:

  • Un resumen de la cuestión
  • El número de serie del reloj
  • Una imagen del error en la pantalla del reloj
  • Una foto de la parte posterior de su reloj, con el número de serie se muestra claramente
  • El modelo y el color de su reloj
  • Su número de teléfono y dirección de envío (incluyendo su nombre, dirección, ciudad, región, país y código postal) en caso de que determinen un reemplazo es apropiado



REINICIO

Si su  Pebble no responde o no está mostrando los cambios que ha realizado recientemente, reinicie él para ver si se soluciona el problema.

Para reiniciar Pebble, a la vez que sostiene la parte trasera y el botón de selección durante 10 segundos;el logotipo de Pebble aparecerá brevemente en la pantalla cuando éxito se ha reiniciado.







Si la información anterior no resuelve el problema, puede ponerse  en contacto con el equipo de asistencia a través de la propia aplicación Pebble y por favor comparte si ha conseguido arreglarlo ….!suerte!



Construyase su propio sistema ambilight casero (1 de 2)


Si siempre quiso expandir su TV  mas allá de la pantalla  mediante luces de colores brillantes que  acompañan al contenido que se esta visualizado imitando el famoso efetcto ambilight ..  ¿por qué no hacerlo por su cuenta adaptando un sistema que lo emule en su propio TV ? Pues hoy en día ,es posible  gracias  a la potencia  y precio  de una Raspberry Pi (que soporta un centro de medios ) y un controlador LED  que  incorpore  la interfaz de bus SPI .

Ademas gracias al uso de tiras de SMD LED con chips WS2801 se simplifica aun mas el montaje gracias a la cinta adhesiva en la parte posterior de la tira pues es mucho mas simple de instalar comparando este sistema  con otros sistemas basados en  leds RGB  individuales  que van con  cables fisicos uniendo led a led



ELECCIÓN DE LEDS

Hay varios modelos de leds RGB direccionables  , pudiendoloe encontrar en formato tira auto-adhesiva o en formato «luces de navidad». Cada modelo tiene sus ventajas e inconvenientes. La tira de leds es muchísimo mas  fácil,limpia ,rápida y profesional para  montar en una TV  pues llevan un pegamento autoadhesivo que hacen muy sencillo y compacto su montaje . El único problema que tienen es que se deben  soldar con 4 hilos en cada una de las 4  esquinas  o adquirir 3 conectores para hacer la conexión ( hablamos de 3  pues en la primera esquina es donde se introducen los cables que ya vienen así de fabrica así que ya tenemos sólo 3) .

Debido al asunto de las esquinas, justo en éstas ,algunas personas opinan que el colocar una distribución de leds en tiras puede que  no sea tan homogéneas  como el formato de tiras de navidad  , aunque obviamente hay un cierto grado de margen para colocarlos ,pues  podemos medir ambas paralelas ,cortar las tiras y luego colocarlas perfectamente centradas, y ademas  un argumento que claramente lo contradice es que el formato de leds individuales si no se fijan con precisión exquisita nunca tendrá la linealidad de los leds fijados en una tira de led cuya separación es inamovible.



Existen  también  distribuciones de leds tipo» luces de navidad»  donde  la única ventaja es poder distribuir más o menos leds en un mismo espacio ,pudiendo dirigir la luz, pero con el  grave inconveniente es que el montaje es mucho mas laborioso y menos compacto .Ademas en este caso no nos guiamos por metros sino por  número de leds a montar siendo  variable(cuantos más leds montemos mejor). Por ejemplo para una TV de 40» se podrían poner 50 leds (como cada 25 leds se necesita 1 Amperio, se necesitaría  una fuente aparte  de 2 Amperios )..

leds

Respecto al montaje con tiras autoadhesivas de leds, este es  mucho mas simple como vamos a ver  ,pues ademas de ser mucho mas sencillo el cableado ( se reduce a conectar las esquinas) , el resultado final peude ser mucho mas limpio   y  «profesional» que un montaje con leds individuales

En cuanto a la hoja de especificaciones, una  tira 5 V LED consume aprox. 7,68 vatios por metro o lo que es lo mismo : 1,5 A. Para calcular el consumo total de energía, es necesario medir la cantidad de LEDsque  podemos poner en la parte posterior del televisor. Por ejemplo para un TV de  55 pulgadas , se necesitan  3,8 m de la tira LED SMD  . El consumo de energía total para el ejemplo seria por tanto  3,8 m tira de LED x 1,5 A 1,0 A =5,7Amp

Afortunadamente, la Raspberry  Pi requiere también 5V,asi que sumando la potencia consumida por esta ( <1 amp)  seria  capaz de encender la tira y el Pi con la misma fuente de alimentación de 5V, pero eso si alimentando ambas partes desde dos conexiones diferentes : es decir la tira de leds directamente desde la fuente  y la raspberry con su conexión aparte (para ello no se olvide de pedir un adaptador de enchufe de la corriente continua para una fácil conectividad de al menos 7 A 35 W / – 5V fuente de alimentación).

Antes de seguir una advertencia: elija un montaje  basado en leds individuales o se decida o por las practicas tiras de leds,  asegúrese siempre que  la que adquiere  use  el chip WS2801, pues todo el sw actual que existe actualmente usa justamente ese protocolo

 Montaje tira de leds



Si decidimos montar una tira de leds,  una vez calculada la longitud necesaria ,lo primero es cortar la tira en 4 piezas que respondan a la dimensión de su TV. Para una fácil sustitución de una tira de LED rota o bien porque  mueve la instalación a otro televisor, lo mas sencillo es usar  conectores en todo los extremos como en la imagen.

Las tiras de LED WS2801 siempre tienen cuatro conectores .Ademas suelen ir indicados en la propia serigrafia, asi que típicamente son estas las patillas de salida:

  • 5V
  • GND
  • SD
  • CLK



Tenga cuidado, no torsionando  las  tiras  de leds  y por supuesto si necesita cortarlas cortelas  exactamente  por la linea serigrafiada en cada bloque de led+CI  .También hay una flecha en la tira, que marca la entrada / salida. Asegúrese de que usted es capaz de conectar las tiras de entrada a salida con los conectores de cable flexible o bien .

Es más fácil soldar los conectores en la placa  flexible SMD si se pone un poco de soldadura para cada una de las cuatro contactos  con antelación. Una vez solados los 4 cablecillos , se puede proteger  con tubo autoretractil (para una mayor flexibilidad use calor para encoger el  tubo)

Es fácil de montar las tiras porque elegimos componentes de montaje superficial y ademas porque  sólo tiene que utilizar la cinta adhesiva y pegarlas  a los 4 lados del TV. Es esencial que se inicie el montaje de la parte inferior derecha, visto desde la parte posterior del televisor con la flecha apuntando en la tira a la derecha.



Más tarde, usted establecerá una conexión desde el GPIO desde el RPI directamente a esta entrada de la banda. Y luego seguir adelante hacia la izquierda, conectando la salida de la primera banda a la entrada de la segunda tira y así sucesivamente hasta llegar a la parte inferior izquierda. La salida de la última tira se deja vacía, por lo que las tiras no están conectados en un bucle.Segun la tira que adquiera incluso puede

El cableado  de la tira  hacia la raspberry Pi se muestra en el siguiente diagrama creado por Philip Burgess

Tenga en cuenta, el diagrama que se muestra, es para la Revisión Rpi 1.0( podría cambiar ligeramente con revisiones posteriores) .

Asegúrese de que los conectores de 5V / GND de la fila de entrada + y los conectores de alimentación Raspbery  Pi se conectan directamente al Adaptador de enchufe de alimentación de CC (DC Jack) si es que se va a alimentar todo el conjunto desde un única fuente .

Conectar WS2801 de Frambuesa Pi Modelo B

Es importante destacar que con este montaje no hay necesidad de alimentar  por el puerto micro USB la Raspberry Pi,por lo que si usa este sistema   no se debe  alimentar  la RP desde el conector de alimentación

En el conector hembra situado al lado del primer led, verás 2 cables sueltos (rojo y azul), coja esos 2 cables y conéctelos al conector DC hembra. Recuerde que el negativo es el azul y el positivo es el rojo:


En el conector hembra le quedarán 3 conexiones por hacer: cable blanco, azul y verde. Coja tres cables de color blanco, azul y verde y pínchelos en su color correspondiente. Esos 3 cables irán al puerto GPIO de su Raspberry:

  • El de color azul es «tierra» (ground), en la raspberry2 . Como thay varios «ground», utilize el que quiera (por ejemplo él el pin 09).
  • El cable  blanco va en el pin MOSI (21)
  • El verde en el CLOCK (23).



Abajo dejamos un mapa del puerto GPIO, la posición de los pines y su nombre.

gpio



Enchufe su transformador de corriente de 5V y 2A  (!pueden ser más Amperios, pero no menos!) y encienda la Raspberry! Es posible que algunos leds se enciendan y se apaguen, es normal. También es posible que ningún led se encienda, no se preocupe. !Vayamos ahora a configurar el software…!

SOFTWARE: Hyperion o Boblight

Bien, ya tenemos terminada la parte más complicada. Toca instalar ahora el software que nos controlará los leds,para lo cual actualmente tenemos 2 opciones; utilizar Boblight o Hyperion. A efectos visuales, ambos son iguales y de hecho pueden generar el mismo efecto, los mismo colores etc… pero Hyperion es muchísimo mejor que Boblight, razones:

  •  Hyperion se ha construido pensando en las limitaciones de CPU y RAM de Raspberry
  • Boblight está diseñado a modo cliente-servidor, consume más CPU. Hyperion es x15 más rápido
  • Hyperion levanta un puerto JSON que permite ser manipulado desde el exterior (por ejemplo puede controlar los leds con una App para SmartPhone)
  • Boblight funciona a modo de addon sobre Kodi por lo qeu necesita Kodi para funcionar.
  • Hyperion funciona como servicio, corriendo independientemente por lo que no está limitado a Kodi unicamente
  • Hyperion da soporte ambilight a programas externos como RetroPie o Moonlight

Dadas las grandes ventajas  pues vayamos a por Hyperion el cual es una implementación de código abierto Ambilight que se ejecuta en muchas plataformas.Las principales características de Hyperion son:

  • Baja carga de la CPU. Para una cadena de 50 leds llevado al uso de la CPU será típicamente por debajo del 2% en un Pi no overclockeado.
  • Interfaz JSON que permite una fácil integración en las secuencias de comandos.
  • Una utilidad de línea de comandos permite la comprobación fácil y configuración de las transformaciones de color (configuración de transformación no se conservan durante un reinicio en el momento …).
  • Canales de prioridad no se acoplan a un determinado proveedor de datos llevado lo que significa que un proveedor puede enviar datos dirigidos y salir sin la necesidad de mantener una conexión con Hyperion. Esto es ideal para una aplicación remota (como nuestra aplicación de Android).
  • Inclute HyperCon,una herramienta que ayuda a generar un archivo de configuración de Hyperion. La herramienta también recordará la configuración de la ejecución anterior.
  • Aplicacion Remota Android de control para ajustar un color estático.
  • Kodi ortográfico que comprueba el estado de la reproducción y el protector de pantalla de Kodi y decide si o no para capturar la pantalla. El corrector también detecta si Kodi se está reproduciendo contenido de vídeo 3D.
  • Detector de borde negro
  • JSON / Proto transportista para enviar la imagen actual a una segunda instancia de Hyperion
  • Un motor de secuencias de comandos efecto.
  • Boblight servidor de interfaz para permitir el uso de clientes escritas para Boblight.
  • Arquitectura genérica de software que  apoyo facilmente a nuevos dispositivos y tambien nuevos algoritmos e.
  • Un montón de hardware es compatible con Hyperion, como PhilipsHue, AtmoOrb y otros dispositivos agradables!



Pasemos a ver como instalar este sw, por lo que lo primero que tiene que hacer es habilitar la interfaz SPI de su Raspberry, para los cual  edite el fichero config.txt y añade al final el siguiente texto

dtparam=spi=on

Para algunos modelos de  Raspberry  puede  que no sea necesario,pero en todocaso si lo edita,reinice la Raspberry para que cargue el SPI correctamente.

Activado el SPI lo siguiente  que haremos  seria la instalación de este sw de Hyperion

Éstos  comandos son  para instalar Hyperion sobre OpenELEC:

curl -L –output install_hyperion.sh –get [url]https://raw.githubusercontent.com/tvdzwan/hyperion/master/bin/install_hyperion.sh[/url]
chmod +x install_hyperion.sh
sh ./install_hyperion.sh

Para instalar Hyperion sobre Raspbian Jessie usaremos estos  otros comandos:

sudo apt-get update
sudo apt-get install libqtcore4 libqtgui4 libqt4-network libusb-1.0-0 ca-certificates
wget -N [url]https://raw.github.com/tvdzwan/hyperion/master/bin/install_hyperion.sh[/url]
chmod +x install_hyperion.sh
sudo sh ./install_hyperion.sh

Si queremos que se auto ejecute al arrancar  en lugar del bloque anterior podemos hacer la misma instalación  pero siguiendo estos pasos:

En primer lugar para preparar la instalación seguiremos estos pasos:

// Create new folder in the pi user home
mkdir hyperion

cd hyperion

// Download hyperion installation script
wget -N https://raw.githubusercontent.com/tvdzwan/hyperion/master/bin/install_hyperion.sh
// Make the install script executable
sudo chmod +x install_hyperion.sh
// Make sure boblight is not running in the background
sudo /sbin/initctl stop boblight

Y ahora añadimos Hyperiorn para que su arranque sea  automático.

// Install all necessary packages for hyperion
sudo apt-get update && sudo apt-get install libqtcore4 libqtgui4 libqt4-network libusb-1.0-0 libprotobuf7 ca-certificates
// Execute the hyperion installation script
sudo sh ./install_hyperion.sh
// Hyperion should be running now, stop it again
sudo initctl stop hyperion

Tras unos segundos Hyperion quedará instalado, los leds deberían encenderse con un bonito efecto arcoíris, acto seguido deberían encenderse para reproducir los colores actuales de su TV (ya sea un video, Kodi, un juego, etc…).

Toca  ahora  configurar Hyperion para «decirle» que tenemos 50, 54 o 100 leds y en que posición están, función que haremos gracias el  software Hipercon que por su extensión lo veremos en un próximo post



Fuente aqui

Humanoide casero


Todos los  dos de abril se celebra el Arduino Day o día Arduino (o Genuino) en todo el mundo, así que esta ocasión  nos asombraron con un sofisticado robot humanoide construido con Arduino y Raspberry Pi  fabricado por el Maker Luisrobots en su casa mediante un Arduino Mega y una Raspberry Pi 2.

Como en otros montajes parecidos una vez mas la placa Arduino Mega se encarga de controlar la mecatronica   y la Raspberry Pi es la  encargada de controlar las cámaras, el altavoz, la tarjeta de sonido y el  micrófono que lleva el robot.

Lo han bautizado como Zeus y es capaz de caminar y hablar, midiendo 1,21 mts de altura y pesa un poco más de 8 kgs.

Además de las placas Arduino y Raspberry Pi, Zeus está equipado con varios módulos más  como un módulo transceptor nRF24L01, un shield Bluefruit EZ-Link para la comunicación y  un BN055 para la orientación absoluta

Por supuesto también usa   servos para las manos,brazos, cuello y piernas



El conjunto se completa un 5A UBEC para la regulación del voltaje así como  varios tipos de sensores , una cámara , altavoces,etc



En la página de Facebook de su creador hay mas información de este estupendo montaje.

IoT con LattePanda


Muy resumidamente LattePanda es un un mini ordenador completo con Arduino integrado   que ejecuta la versión completa de Windows 10. Incluye todo lo que un PC normal tiene  pudiendo hacer cualquier cosa que hace un PC normal. Es ademas compatible con casi todos los aparatos que conoce como  impresoras, joysticks, cámaras y más. Todos los periféricos que funcionan en su PC funcionaran en LattePanda.

Ademas LattePanda viene pre-instalado con una edición completa  pre-activada de Windows 10.


Utilizando las API existentes, puede desarrollar sus propios proyectos de software y hardware en LattePanda como lo haría en un PC normal usando  C #, JavaScript, Ruby y así sucesivamente de modo que no necesita su ordenador portátil  para construir una aplicación con el

Pero no sólo puede ser utilizado como un ordenador normal de bajo costo con  Windows pues LattePanda también está diseñado con un compatible co-procesador Arduino, lo que significa que se puede utilizar para controlar y detectar el mundo físico, al igual que una placa Arduino!

Si usted es un desarrollador de Windows, un desarrollador de la IO, un fanático de hardware de bricolaje, diseñador interactivo, robótica genio o un fabricante, LattePanda puede ayudar a su proceso creativo con los proyectos informáticos físicos!

LattePanda puede ejecutar la versión completa de Windows 10 y Ubuntu.

ESPECIFICACIÓNES

  • Procesador: 1,8 GHz Intel Cherry Trail Z8300 Quad Core
  • Funcionamiento del sistema: Pre-instalado preactivado completa edición de Windows 10 (versión Inicio)
  • Ram: 2 / 4GB DDR3L
  • Capacidad de almacenamiento: 32 / 64GB
  • USB: 1 x USB 3.0, USB 2.0 x 2
  • HDMI de salida de vídeo y el puerto Ethernet
  • 3,5 mm de salida de audio jack
  • Ranura para tarjeta Micro SD
  • Toque y Conector de pantalla
  • Plug and Play Conectores de sensor
  • WiFi y Bluetooth 4.0
  • Coprocesador: ATmega32u4
  • GPIO: 2 GPIO de chips Intel, 20 GPIO para Arduino
  • Potencia: 5v / 2A
  • Dimensiones: 3.46 «x2.76»
  • Peso: 100 g

 Pines

Debajo de cuadros es un diagrama básico que muestra todos los pines del bus de expansión:

LattePanda pines



Distribución de los pines en el área U1 se asignan a la base de X-Z8300. Por el momento, no hay información disponible.

Distribución de los pines en el área de U2 se asignan al núcleo ATmega32u4.Cada uno de los 20 pines digitales (A0 – A5, D0 – D13) en la zona de U2 se puede utilizar como una entrada o salida, cada uno operando a 5 voltios. Cada salida puede fijar o recibir 40 mA y cada uno tiene una resistencia de pull-up (desconectada por defecto) de 20-50k ohmios.

Precaución: Superior a 40 mA en cualquier pin de E / S puede causar daños permanentes en el ATmega32u4.

Algunos pines tienen funciones especializadas:

Entradas analógicas: A0 – A5, A6 – A11 (en D4, D6, D8, D9, D10, D12 y). El LattePanda tiene 12 entradas analógicas, etiquetados A0 a A11, todos los cuales también pueden ser utilizados como I / O digital. Cada pin tiene una resolución de 10 bits (es decir, 1024 valores diferentes). Por defecto se miden desde el suelo a 5 voltios.

De serie: D0 (RX) y D1 (TX). Se utiliza para recibir (RX) y transmitir datos en serie (TX) TTL.

Las interrupciones externas: D3 (interrumpir 0), D2 (interrumpir 1), D0 (interrumpir 2), D1 (interrumpir 3) y D7 (interrumpir 4). Estos pines pueden ser configurados para desencadenar una interrupción en un valor bajo, un flanco ascendente o descendente, o un cambio en el valor.

PWM: D3, D5, D6, D9, D10, y D13 proporcionan salida PWM de 8 bits.

SPI: D16 (MOSI), D14 (MISO), D15 (SCK).

LED: D13 Hay un LED integrado impulsado por pin digital 13. Cuando el valor del pin es alto o bajo

TWI: D2 (SDA), D3 (SCL).

Otros pines de la placa:

Reset: Lleva a este BAJA línea para reiniciar el microcontrolador. Normalmente se utiliza para añadir un botón de reinicio para escudos que bloquean la una en la mesa.

¿Cuál es el propósito de este proyecto?

En este ejemplo  vamos a aprender, cómo nos comunicamos entre Arduino (chip de Arduino interna en LattePanda) y Microsoft Visual Studio y envían los datos desde el Arduino para utilizar una aplicación de Windows. Aquí vamos a medir la temperatura y humedad ambiental y enviar los datos del sensor de DHT Thingspeak.

Cómo acceder a la disposición de patillas de Visual Studio

LattePanda.Firmata es una biblioteca de código abierto Firmata proporcionada por LattePanda, que es adecuado para aplicaciones de Windows desarrollado en Visual Studio. Esta clase le permite controlar Arduino GPIO desde aplicaciones de Windows, con funciones que incluyen:

  • La lectura y escritura a los pines digitales
  • La lectura de las entradas analógicas
  • El control de servomotores
  • El envío de datos a los dispositivos y los dispositivos de recepción de formularios de datos a través del bus I2C

Para este proyecto, he hecho algunos cambios en la biblioteca Firmata de datos del sensor DHT leer o cualquier otro sensor.

3 pasos para su proyecto Arduino remoto

  • Descarga e instalación de Visual Studio 2015
  • Configurar el Arduino (Es pre-instalado, a menos que cambiara el programa de Arduino)
  • Crear un proyecto o utilizar el proyecto de ejemplo

Descarga e instalación de Visual Studio 2015

En el primer paso, es necesario instalar Visual Studio en LattePanda. No se instala por defecto.

  • Activar el modo de programador en su sistema operativo, para este fin, vaya a Configuración> Actualización y seguridad> en la sección para desarrolladores> Selección de Modo desarrollador

Estableció el Arduino

  • Descargar este archivo y abra el archivo en Arduino. (Este archivo reemplaza con StandardFirmata . Algunos cambios se han hecho en este archivo)
  • Seleccione Arduino Leonardo del Board sección. A continuación, seleccione el puerto COM correcto, cargar el último boceto.

Cableado

El objetivo de este proyecto es leer los datos de temperatura y humedad por el sensor DHT11 conectado a LattePanda(se puede utilizar en lugar de DHT21 o DHT22).

El sensor  se  debe conectar como en la imagen  siguiente ,es decir el pin de la izquierda (Data) al terminal D7 de LattePanda, el terminal central del sensor al pin +5V de LattePanda  y por ultimo el terminal de la derecha al ping de GND de LattePanda.





Leer Temperatura y Humedad

Descargar este archivo y abra el archivo con Microsoft Visual Studio.Registrarse en Thingspeak y crear un nuevo canal con dos campos. ( Field 1de la temperatura y Field 2 de la humedad). Después Save Channel , en la API Keys pestaña, copia Key valor y pegar en Program.cs archivo en lugar deTHINGSPEAK_KEY_HERE .

Guardar el archivo y haga clic Start botón. La salida será como se muestra a continuación:

Al final, los datos se pueden ver en el  servidor deThingspeak  apareceran  como se muestra a continuación:

Recursos

Fuente   aqui
