Dimensionamiento de baterias en embarcaciones electricas


Si tiene desventajas, a priori, también se adivinan los numerosos datos favorables o beneficios que pueden aportar los vehículos eléctricos  a corto plazo:son más agradables de conducir,  los motores eléctricos dan más par a bajo régimen de revoluciones y su comportamiento es más lineal,permiten una reducción de las emisiones contaminantes notable, su respuesta es más inmediata y generan menos ruido que un motor térmico. También puede citarse la posibilidad de recuperación de energía en las desaceleraciones  ¿pero como elegir  la  batería mas adecuada para  nuestro motor (intraborda o fueraborda ) electrico?

COMO ELEGIR LA BATERÍA NECESARIA PARA UN MOTOR ELÉCTRICO

Los acumuladores eléctricos almacenan energía eléctrica para utilizarla posteriormente transformando la energía química en energía eléctrica.
Las características de una batería son:

  •  El voltaje que suministra:se mide en Voltios y en las instalaciones de los barcos suele ser de 12 V. Para que una batería nos proporcione 12 V. ha de estar compuesta por seis elementos,y cada electrodo tiene que proporcionar un voltaje entre 1,8 y 2,2 voltios. La batería está descargada cuando esté en 10,8 voltios y a plena carga cuando esté en 13,2 voltios.
  • Su capacidad,es la cantidad de corriente que puede proporcionar, midiéndose en amperios/hora.

No se deben usar baterías de arranque de automóvil para alimentar un motor eléctrico porque las baterías de arranque están diseñadas para entregar la energía almacenada en breves descargas de gran amperaje que se realizan de manera muy espaciada. Si a una batería de arranque le solicitamos una entrega de por ejemplo, 25 A de manera continuada, esta batería no será capaz de entregarnos la energía que tiene acumulada (los amperios-hora) ya que esta entrega continuada la “asfixia” al cabo de un rato. Use baterías de ciclo profundo, a ser posible de tecnología AGM, diseñadas para este tipo de trabajo. Estas baterías sí serán capaces de entregar el amperaje solicitado durante el tiempo previsto y durarán muchos ciclos de carga-descarga.

Absorbent Glass Mat (AGM) es un tejido de fibra de vidrio absorbente que contiene el ácido de la batería. Las baterías de plomo tipo AGM son más seguras y ligeras y por tanto más avanzadas.
La tecnología AGM fue desarrollada en 1985 para los aviones militares que buscaban reducir el peso y aumentar la capacidad de carga de los aviones. En las baterías de tipo AGM el ácido sulfúrico de cada vaso es absorbido por una capa muy  delgada de fibra de vidrio comprimida con el aspecto de un fieltro, que asegura los problemas frente a posibles derrames de ácido en caso de rotura.  Son baterías mucho más seguras frente a vibraciones y posibles roturas, y por esta razón se suelen escoger en vehículos de competición ,para caravanas , para vehículos con función start-stopy  y por supuesto  también para usos náuticos.
Por esta razón las baterías AGM pueden ser transportadas de forma mucho más segura y sin restricciones por peligrosidad. Cada vaso puede se fabricado de forma rectangular o enrollados en forma cilíndrica.

agm

Las baterías AGM tienen una resistencia interna muy baja que las permite entregar corrientes muy altas y tienen además una vida útil bastante larga, incluso al someterlas a ciclos de descarga profundos. Las AGM son baterías selladas estancas sin mantenimiento, y como ya hemos comentado, más ligeras que las baterías de ácido-plomo normales.

Además se comportan bastante bien incluso con bajas temperaturas lo cual se agradece en invierno, y ofrecen una autodescarga reducida. Pero las ventajas de las AGM continúan frente a las normales pues admiten una recarga de hasta 5 veces más rápida, en caso naturalmente de que nuestro cargador entregue suficientes amperios.

El precio de este tipo de batería  es algo mas elevado que su homologas las de Plomo convencional  pero dese luego mucho mas asequibles a  igualdad capacidad  que las de Nq-cd o las de iones de Litio . Como ejemplo una de batería de 12V  y  100AH  del tipo AGM nos puede costar unos 200€

Es muy importante destacar que las baterías se pueden acoplar en serie o paralelo según necesitamos una mayor tensión o  capacidad que las ofrecidas por baterías estándar.

También  se pueden asociar  de forma conjunta en serie y en paralelo para obtener una determinada capacidad   y tensión fuera de  la «estándar»

En cualquier composición de baterías es muy importante tener en cuentas las siguientes consideraciones:

  • Todas las baterías usadas deberían ser similares en capacidad , tensión,modelo ,tamaño tipo y antigüedad (a ser posible todas nuevas)
  • Las conexiones deben ser  lo mas cortas posibles y de parecidas dimensiones entre todas las conexiones para asegurar que no haya asimetrias.
  • Debe mantenerse igualdad de longitud de cables
  • La sección de los cables hay que recordar que dependerá de la longitud del conductor y de la corriente máxima que debe soportar en DC
  • Para la unión de cables se deben usar  bornas o terminales ,las cuales  deben usarse especificas para uso marino  por el problema de la humedad
  • Las conexiones centrales deben apoyarse en regletas de conexiones dimensionadas para la corriente que van a soportar
  • Es muy conveniente un interruptor general de corte cerca de estas
  • Es muy interesante también usar con desconectadores rápidos que ante una emergencia nos permitan aislar una sección de baterías

baterias

En el ejemplo de la imagen superior ,como vemos,  tenemos dos asociaciones de 4 baterias de 12V en serie por ramal , que nos dan una salida de 12+12+12+12=48 voltios por ramal

Como  hay dos bloques de 48 V en paralelo, la capacidad total sera la suma de ambos bloques, Por ejemplo si cada batería es de 100AH y 12V , en conjunto esta asociación tendría una capacidad de 48V 200AH



En cuanto a la instalación del banco de baterías ,se suelen instalar en cajas cerradas pero con ventilación de persianas para que no entre el agua. Procuraremos no estibar objetos dentro de la caja de baterías y la mantendremos siempre limpias y secas. Esta caja estará firmemente sujeta para que no sufra desplazamientos con los movimientos del barco. Su instalación será lo más cerca posible del cuadro de distribución.





Muy sucintamente para calcular la  asociación de baterías que necesita puede seguir los dos siguientes pasos:

1. Calcule los amperios que consume su motor, con la siguiente fórmula:

Empuje en libras / Voltaje del motor x 12 = Amperios que consume.

Por ejemplo: 55 libras de empuje /12 Voltios x 12 = 55 Amperios 55 libras de empuje /24 Voltios x 12 = 27,5 Amperios 55 libras de empuje /36 Voltios x 12 = 18,3 Amperios

 Nota:Aunque tengamos un motor de 55 libras de empuje, probablemente no lo vamos a usar continuamente al 100% de potencia, por lo que deberemos estimar el % de potencia media usada.

2.  En función del número de horas seguidas que desea de autonomía, seleccione la batería necesaria. Por ejemplo: Con un motor que consume 55 Amperios, que usaremos a una media del 75% de su potencia, deseamos una autonomía de 3 horas Batería necesaria = consumo en amperios x % de potencia x horas de funcionamiento x 1,3 = 55 A x 0,75 x 3 h x 1,3 = 160,88 Ah.



Como seleccionar un cargador de baterías



Cargamos las baterías por medio de un cargador de baterías,(que puede ser automático), conectando el positivo del cargador con el positivo de la batería y el negativo con el negativo.

El cargador debería tener  un interruptor para abrir o cerrar el circuito ,un amperímetro para  medir la intensidad de la corriente,,un voltímetro que indique el voltaje de carga y un disyuntor que impide la descarga de la batería.

No use un cargador  económico ” de tensión constante pues su batería no se cargará al 100% y su vida se acortará (menos ciclos de carga-descarga).Lo recomendable sería usar  un cargador automático digital de tres fases.

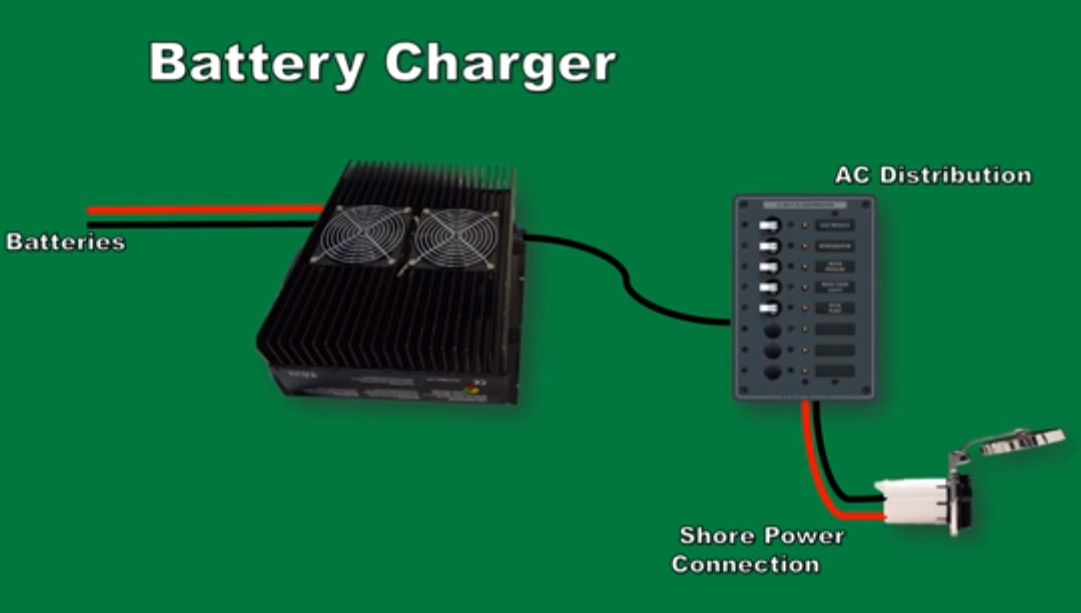

Si decidimos montar el cargador  en la propia embarcación ,lo ideal es colocarlo en un lugar con ventilación y aireado puesto que para altas corrientes  de carga los cargadores suelen usar disipadores activos , muy   cerca del banco de baterías ( así nos ahorraremos sección de conductor)

Obviamente la entrada de ca  ira al cuadro de distribución de ca, el cual se alimentará normalmente de una conexión estanca abierta accesible por el exterior , para poder  conectarlo a la red general del puerto



cargador



Muy sucintamente para calcular su cargador de baterías que necesita puede seguir los tres siguientes pasos:

  • Determine cuántas baterías desea cargar simultáneamente.
  •  Sumar los amperios-hora de todas las baterías que desea cargar simultáneamente
  • Seleccione el cargador automático que cumpla sus requisitos, eligiendo en caso de necesitar una corriente no estándar,  el de corriente inmediatamente superior.

Ejemplos:

  • 1 batería de 100 Ah (C20h). Necesita un cargador a 12 V con una salida y una capacidad para 100 Ah..
  • 2 baterías de 132 Ah (C20h) cada una, conectadas en paralelo (el motor funciona a 12 V). Necesita un cargador a 12 V con dos salidas y una capacidad para 260 Ah.
  • 2 baterías de 86 Ah (C20h) cada una, conectadas en serie (el motor funciona a 24 V). Puede usar o bien un cargador a 12 V con dos salidas y una capacidad para 172 Ah  o bien un cargador a 24 V con una salida o más y la misma capacidad de 182 Ah .

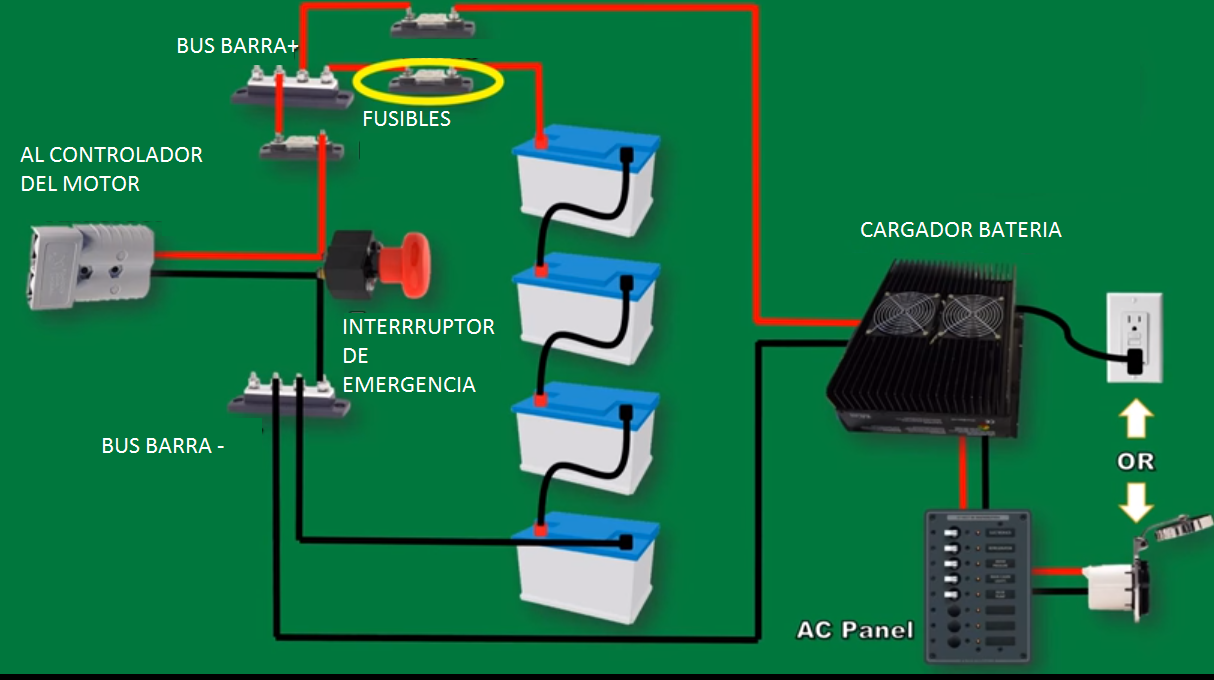

Resumidamente en el siguiente esquema podemos ver una configuración típica de una instalación de 48V para un uso marino  donde ademas se han incluido ademas delas barras generales , el interruptor de emergencia   y   dos fusibles para carga y de utilización:

INSTALACION COMPLETA



Fabricación casera de baterias de alta densidad energética


Las baterías de fosfato de hierro y litio (LiFePO4 o LFP), son las baterías tradicionales de Li-Ion más seguras. Una característica fundamental de estas e  que la tensión nominal de una celda de LFP es de 3,2V, cuando en las de plomo-ácido suele ser de 2V por celda.

Por ejemplo una batería LFP de 12,8V, por lo tanto, consiste en  4 celdas conectadas en serie; y una batería de 25,6V consiste de 8 celdas conectadas en serie.

Una batería de plomo-ácido fallará prematuramente debido a la sulfatación si:

  • Funciona en modo de déficit durante largos periodos de tiempo (esto es, si la batería raramente o nunca está completamente cargada).
  • Se deja parcialmente cargada o, peor aún, completamente descargada (yates o caravanas durante el invierno).

Por el contrario  las  baterías  LFP no necesitan estar completamente cargadas. Su vida útil incluso mejorará en caso de que esté parcialmente cargada en vez de estar completamente cargada (de hecho esta suele ser  una ventaja decisiva de las LFP en comparación con las de plomo-ácido).

Otra ventaja fundamental es  su mucho mayor densidad energética ahorrando hasta un 70% de espacio y hasta un 70% de peso .

Otras ventajas interesantes de estas baterias  son el amplio rango de temperaturas de trabajo, excelente rendimiento cíclico, baja resistencia interna y alta eficiencia

Como desventaja clara   de las baterias de LiFePO4 o LFP,  destacar que las baterías LFP son caras en comparación con las de plomo-ácido ,pero si se usan en aplicaciones exigentes, el alto coste inicial se verá más que compensado por una vida útil mayor, una fiabilidad superior y una excelente eficiencia  debido a su mayor densidad energética ,razón por la cual son mucho mas pequeñas y ligeras que el resto .
En el mercado podemos encontrar baterías de iones de litio, si buscamos en profundidad , a partir de 120€(12v /10AH) por ejemplo en Amazon siguiendo este enlace

Aunque evidentemente podemos comprar la batería  ya montada,  vamos a ver como podemos montar nuestro propio pack de baterías de iones de litio por mucho menos precio de lo que nos ofrecen  las grandes marcas , pues no necesitamos mucha experiencia, ya que  la única complejidad estriba en elegir bien los componentes y ensamblarlos de forma correcta.



Para construir pues una batería de celdas  necesitamos  pues dos componentes esenciales:

  • Por un lado , un numero determinado de  celdas en función de la tensión e intensidad que se precise  ( las mas típicas son las  del tipo 18650)
  • El circuito de control de carga PCB (protection circuit modules PCB/PCM/BMS/CMB)   de las celdas , el cual también estará en función de la tensión e intensidad que se precise.

Seleccion del cicruito de carga  para baterías de litio

Los pack de baterías Li-ion y Li-Poly siempre deben ser usadas con un circuito de protección para prevenir que las celdas tengan sobrecarga, sobre-descarga o exceso consumo. Los distintos controladores de carga se presentan con diferentes versiones dependiendo del número de células, voltaje y capacidad. Elegir el circuito correcto ( y aplicarlo)  es vital para asegurar la longevidad de las baterías e incluso también  por nuestra propia seguridad.Como norma general podemos seleccionar un controlador de carga en función de la tensión  necesaria:

  • Para celdas > 5 o 18,5v li-ion packs, debería escoger un PCM con función de equilibrio para mantener cada celda en el mejor balance y otorgue un buen servicio durante su vida útil.
  • Para un pack de baterías Li-ion de alto voltaje (celdas > 20) debemos escoger un BMS (battery manage system) para supervisar el rendimiento de cada celda y asegurar que la batería trabaja de forma correcta. BMS (o sistema de gestión de baterías) es un sistema electrónico que controla una batería recargable monitorizando su estado, calculando los datos secundarios, protegiendo la batería, controlando el entorno y haciendo que trabaje en equilibrio.El BMS monitoriza diversos datos como:
    • Voltaje: Voltaje total, o voltaje individual de cada celda.
    • Temperatura: Temperatura media o temperatura de las celdas individuales
    • Estado de carga (SOC) o profundidad de descarga (DOD) para ajustar el nivel de la batería.
    • Estado de la salud (SOH) medidas sobre el estado general de la batería
    • Corriente, Entrada ó salida de la batería.



En cuanto  a las especificaciones del circuito de carga, ademas de las consideraciones anterioes ,es interesante  seleccionar este   en función de sus especificaciones electricas  como pueden ser:

  • Tensión de protección de sobrecarga para una sola célula: Debido a que la delicada química de la batería de iones de litio se puede dañar si se carga con una tensión demasiado alta, el PCB se encarga de cortar la corriente a las células. Esto no debería ser un problema si realizamos la carga con un cargador inteligente el cual se apagará una vez que la batería ha terminado de cargar.
  • Tension de  protección  ante descarga de una sola célula:Si el voltaje de una batería de iones de litio caé a cero, o incluso simplemente por debajo de 2 voltios, se verá seriamente perjudicada, y nunca serás capaz de volver a cargarla. Los teléfonos móviles tienen esta misma protección. Si mides el voltaje de una batería de un móvil «muerto» verás que entrega 2.5 voltios.
  • Protección de detección ante exceso de corriente: Sobre la protección de exceso de corriente es necesario porque un controaldor de carga es relativamente pequeño con componentes diminutos y no puede manejar demasiada corriente.
  • Máxima corriente de descarga continua:es la  corriente máxima que es capaz de gestionar en modo descarga
  • Consumo de Corriente: nos indica  el consumo  de los componentes electrónicos en el controlador. Es prácticamente nada y no agotará en ningún caso la batería.
  • Protección del cortocircuito: La protección por  cortocircuito significará que el controlador se apagará si detecta un cortocircuito; si un cable se desconectó , si tenemos un cable pelado,etc.
  • Resistencia de los circuitos de protección:Relacionado con el consumo de corriente  podríamos decir que es la resistencia causada por el PCB.. Una vez más el consumo es tan pequeño que no se aprecia.



Baterías o celdas se usan indistintamente, la diferencia es que una celda es la parte más pequeña e indivisible de la batería, la cual almacena la energía y una batería puede estar hecha de muchas celdas.



La capacidad de la batería se mide en vatios hora. Para saber los Watt horas debemos utilizar la fórmula (Watts = Voltios x Amperios) para multiplicar la capacidad (en  amperios hora) con tensión(voltios) para obtener X vatios hora.

Todas las celdas tienen un formato común, por lo tanto puede encontrarlas con facilidad y con precios asequibles en muchos sitios por internet.

El formato mas habitual es 18650s , cuya numeración en realidad   solo corresponde a  sus  dimensiones físicas de 18 mm por 65 mm (medidas muy similares a una pila AA).

Las celdas nuevas de LI-ion recargables pueden costar  en torno a los 8€ por cada (  tensión  de voltaje: 3.6v-4.2v, capacidad: 2600mAh, salida: 4.2v,   carga máxima: 1.5 , resistencia interna: por debajo 50milliohm ,tiempo de carga: 1000 veces , peso: 48 y Tamaño: 65 mm x 18 mm )

Una vez seleccionemos el numero de celdas en función de la tensión y la corriente a obtener mediante asociación de celdas en serie  para obtener la tensión necesaria y en paralelo para obtener la capacidad requerida el siguiente paso será conectar todas las celdas.

La conexión  eléctrica de las celdas podemos hacerlo de muchas , desde cinta aislante ó americana (aunque no es la mejor opción pues seguro que en un momento u otro se acaba soltando), con portapilas ,  soldándolas  con estaño   o incluso mediante maquinas de soldadura por puntos, que es lo que usan los fabricantes profesionales, lo cual como vamos  a ver, tampoco es tan complicado:

La soldadura por puntos se basa en presión y temperatura. Dos piezas se sueldan entre si cuando una parte de ellas se calienta a temperaturas próximas a la fusión y se hace presión entre ellas. En el caso de esta soldadura el calentamiento de la pieza se hace por una alta corriente eléctrica entre dos electrodos y la presión la realizan precisamente estos electrodos en forma de pinza.

Como generalmente la resistencia de las piezas a soldar es muy baja la corriente que debe pasa por la zona a soldar debe ser muy alta del orden de los 500 amperios, pero sin embargo los voltajes son muy bajos, de 1 a 3 voltios pero la potencia total si es alta en torno a  uno o dos kilovatios.

Los hornos microondas llevan un transformador de aproximadamente 2 kilovatios de potencia. El primario acepta los 220 V y tiene dos secundarios. Uno de ellos para alimentar el magnetrón suministra unos 2200 voltios eficaces, otro bobinado consiste en una o dos espiras y sirve para alimentar el filamento del magnetrón.

Al observar el transformador se puede ver que los bobinados de primario y secundario de alta tensión están perfectamente separados. El primario es de hilo mas grueso y el secundario no lo necesitamos porque además es peligroso debido a  las altas tensiones que produce y además necesitamos el espacio que ocupa para el secundario de nuestra soldadura.Por ello para eliminarlo, cortar el bobinado con una sierra y extraer las espiras hasta que se quite completamente. Si tiene un carrete aislante dejarlo, nos puede venir bien aunque no es imprescindible.

El secundario que nosotros necesitamos, debe producir unos 2 voltios y unos 500 amperios aunque sea de manera temporal. Para este secundario necesitamos un par de espiras de hilo de unos 10 0 o 15 mm de diámetro.  Arrollarlo directamente en el núcleo ( un par de espiras ) y su salidas  a dos electrodos   qeu pueden realizarse con una barra de cobre de unos 10 mm de diámetro, necesitaremos dos electrodos de unos 50 mm que limaremos mediante una lima  para afilarla con forma cónica uno de los dos extremos de cada electrodo.

Téngase en cuenta que los tres voltios con que se alimentan las puntas no son peligrosos.

Por ultimo sólo falta equipar un interruptor que alimente el transformador. Lo mas sencillo es activarlo con el pie pues las manos suelen estar ocupadas sujetando la pieza.

Antes de dar paso a la corriente las piezas deben estar aprisionadas. En caso contrario las puntas chisporrotean. Después de hacer unas pruebas se puede decidir aumentar o bajar el voltaje, arrollando mas o menos espiras en el transformador. Cuando se tenga un montaje definitivo acortar todo lo posible los cables del secundario.

En el siguiente vídeo podemos verlo de una forma mas clara como es el proceso de construcción del soldador:



Una vez resuelta la conexión eléctrica de las celdas es recomendable usar algún soporte  que haga de aislamiento entre las capas de baterías  siendo  lo mas típico usar unos anillos concéntricos de plástico  con orificios del diámetro de las células que se colocan lógicamente tanto en la parte superior como la inferior

Si su pack de baterías sufre un cortocircuito, lo más probable es que se calentará de forma desmesurada, pudiendo  salir incluso  humo negro o ver la propia placa ennegrecida. No es extraño que pueda ocurrir y para evitarlo solo tenemos que poner una buena capa de aislamiento entre las pilas de baterías.Eso no significa que crear un pack de baterías sea un proyecto terriblemente peligroso, pero hay que tener cuidado.



En esta web encontrará diagramas de cableado y  diferentes formas de cablear las baterías según configuraciones.



La primera vez que conecta todo, la preocupación por descubrir que no esta bien conectado aflora, ¿y si lo conectamos y se quema todo? Una vez completado todo el montaje tenemos que asegurarnos que todo esta bien conectado, que las baterías tienen carga y que el PCB esta activado y funciona correctamente.





Por ultimo  acerca del Ratio C  ,la  C significa capacidad y representa lo que pasa a ser la capacidad de la batería. Si tenemos una batería de 8 amperios horas y carga a 8 amperios, entonces se está cargando a 1C de carga y podría terminar en una hora. Si carga a 2 amperios hora, como la mayoría de cargadores, entonces estaría cargando a un cuarto C, y tardaría 4 horas en cargar. Si agoto una batería de 8 amperios tendrá una duración de una hora; Eso es un consumo de 1C.
