Es cada vez mas habitual en vez de realizar circuitos electrónicos desde cero, usar circuitos comerciales para darle otros usos y aplicaciones ,por ejemplo , en este caso , se trataría de modificar una de las muchos modelos disponibles de emisoras para coches de muy bajo precio que es usado para enviar música desde un reproductor de mp3 integrado o desde una señal de audio externa ( por ejemplo procedente de la salida de audio del un PC ) hacia el equipo estéreo del coche por la banda de FM .
La modificación versaría en utilizar la parte del transmisor de FM integrado que suele ser de buena calidad y que suele incluir la posibilidad de cambiar de frecuencia mostrándolo en un pequeño display LCD, mejorando su alcance pudiéndolo usar el conjunto final por ejemplo para enviar música desde un PC hacia cualquier receptor de radio FM que este en las inmediaciones.
Los pasos a seguir para realizar la modificación son los siguientes:
Eliminar la fuente de 5V ,pues a pesar de que se diseñan para funcionar con 12 voltios de la toma de encendedor de cigarrillos del automóvil, los circuitos internos sólo necesita 5 voltios para funcionar, así que podemos eliminar el regulador interno de 5 voltios.
Después de retirar el regulador de voltaje y el enchufe para el encendedor de cigarrillos, nos quedamos con el resto :los circuitos y la pantalla, y 3 cables que salen de la parte superior.El cable rojo es el cable de alimentación positiva sera donde tenemos que conectar 5 voltios, el cable negro es la masa, y el cable blanco es la antena que realmente no funcionan muy bien.
Se ha usado un simple amplificador de AF utilizando sólo un transistor BJT para aumentar la señal de audio modulada, y conectarle una antena más grande (que puede reciclarse de cualquier vieja radio).
Listas de cosas que necesitará:
x1 transmisor FM para coche de los económicos
x1 transistor BJT (2N2222 funcionaba bien)
resistencia de ohmios x1 100
x2 220 ohm resistencias
x1 22pF capacitor
x1 10nF condensador
antena de radio x1
MEJORA
El circuito anterior es un diseño de RF minimalista que pudiera no ser funcional sobre todo por la adaptación con el modulo reproductor de mp3
Gracias a soloelectronica.net podemos ver un circuito también basado en el 2N222 pero al que le han añadido un micrófono tipo electret de dos terminales, seguido por un preamplificador BF construido a partir de un amplificador operacional (LM741).
Obviamente esa parte entorno al CI no seria necesaria para nuestro propuesta inyectando en el circuito la señal de BF ( ojo no la de RF) en el punto de la salida de la señal amplificada por OP1, la cual va a un diodo varicap DV1, que está conectado en paralelo con el circuito sintonizado L1/C2 de la que depende la frecuencia de emisión del transmisor siendo a ganancia en tensión de unos 50dB( ganancia que podemos modificar si fuese necesario variando el valor de la resistencia R5)
La parte de radiofrecuencia en este caso lo compone un oscilador típico tipo colpitts.El transistor TR1 junto con los componentes asociados al mismo componen el oscilador colpitts, se mantiene en oscilación mediante el condensador C5 conectado entre su emisor y su colector.
La potencia de RF emitida depende en gran medida de la resistencia de emisor R9 de 330 ohm siendo posible modificar su valor para obtener algunos milivatios de más.
Gracias a la proliferación de terminales de todo tipo basados en Android y gracias al creciente poder de computación que llevan asociados han surgido nuevas apps que explotan la capacidad de generación de ondas sobre la salida de audio permitiendo convertir nuestro terminal en un poderoso generador de frecuencias .
Algunas de las apps gratuitas que nos permiten convertir nuestra tableta o smarphone en un generador de señal son las siguientes:
Signal Generator(RadonSoft)
100.000-500.000 (3.9)
Es un generador de señal de audio que crea-blanco y rosa ruido, así como ondas sinusoidales.
Sirve también para probar el ancho de banda del altavoz del teléfono (o los oídos …) y crear cierto ruido no correlacionado.
El sonido que se estuviese reproduciendo automáticamente pasa al modo de pausa
La frecuencia de muestreo es de 44,1 kHz para una mejor compatibilidad de los dispositivos y de evitar alias en ciertos dispositivos debido al mal remuestreo en el firmware
No es compatible con algunos dispositivos (Galaxy S).
Esta aplicación genera sonidos (tonos) de 1 a 20000Hz, útil para probar si usted escucha bien o no y también para propósito de testing en Electrónica.
Características:
16 bits de codificación PCM (calidad CD)
Frecuencia de muestreo a 44100 (calidad CD) o 48000Hz (en los dispositivos compatibles)
El generador de funciones Sistemas de Crescendo se puede utilizar para generar ondas sinusoidael, triangulares, cuadrada y señales de ruido que no se repiten.
Además, estas señales portadoras pueden ser AM, FM o AM modulada o barrido en frecuencia. Las modulaciones pueden activar solas o en cualquier combinación.
Las señales cuadradas tienen un triángulo-ciclo de trabajo que se puede ajustar desde 1% a 99%.
Se puede La aplicación ArbGen añade resoluciones de frecuencias inferiores a 1 Hz ahorro, automática y personalizada de todos los parámetros y el generador de función arbitraria.
Fuente aqui
Generador de Señales(We Dream Media)
50.000-100.000 (4.1)
Generador de señal de audio y generador de frecuencia que genera tonos de audio comprendido entre 1hz hasta 22khz pudiendo por tanto ser capaz de generar señales ultrasonicas.
Puede usarse para probar el altavoz del teléfono, auriculares, subwoofers, altavoces y amplificadores
También incluye tiene una interesante función Anti Mosquito y auyentador de otros animales ( Whistle Dog o Whistle Cat) sirviendo por tanto de generador de repelente de mosquitos ultrasónico emitiendo un sonido de alta frecuencia muy singular (ultrasonido) que la mayoría de los mosquitos encontraran de mal gusto y nos permite no ser picado por mosquitos.
Características:
Generador de tono de frecuencia variable
Frecuencia de muestreo a 44100 (calidad de CD)
Codificación PCM de 16 bits (calidad CD)
Tiempo de intervalo seleccionable
Presets
Descarga aqui
FuncGen (codemadness.eu )
1000+5000(3)
Generador de funciones es una pequeña aplicación que simula un dispositivo que se utiliza en el laboratorio de electrónica para generar senoidal o de onda cuadrada.
Ofrece numerosas posibilidades de uso, como prueba del audio de su teléfono, para bromear con sus amigos y como no para los aficionados a la electrónica con propósito de testing
CARACTERÍSTICAS:
* El rango de frecuencia de 100 Hz – 10 kHz
* Genera seno o banlimited onda cuadrada
* Ajuste de ganancia / volumen
Descarga aqui
Hi Fi Test Demo (FMR9000 s.r.l.)
Generador de formas de onda para probar un Hi Fi.Se conecta el cable de los auriculares a la entrada AUX del Hi Fi.
Formas de onda disponibles: Senoidal, triangular, rampa-para arriba, rampa abajo, de onda cuadrada (debe seleccionar 10,20,25,30,40,50%).
Las frecuencias disponibles que van desde 16 Hz a la máxima posible para el dispositivo, seleccionable en pasos de 1,10,100,1000,10000 Hz por número de selección.
La frecuencia audible real depende de su dispositivo Android.
La aplicación analiza, captura el sonido con el micrófono, mirando a:
Frecuencia determinada por FFT (Transformada Rápida de Fourier)
La frecuencia detectada por el método de la cuenta de los ceros (si la forma de onda no se distorsiona excesivamente)
PCM de entrada a la DAC
PCM grabado por el micrófono
FFT en rojo con el pico de máxima amplitud
Precaución: Es una herramienta no profesional, no puede ser utilizado para pruebas o certificaciones profesionales.
La versión demo sólo permite 200 400 500 y 1000 Hz
10.000-50.000(3.8 pero la versión de pago tiene 4.6!)
Waveform Generator es un generador de forma de onda completa que cabe dentro de su bolsillo teniendo una versión profesional magnifica que tiene un coste de 1€
Se puede usar para probar equipos de medida , se aplican señales como entrada a los circuitos electrónicos. No termina con las aplicaciones electrónicas sin embargo. Se usa para mapear el patrón de resonancia de una habitación, para calibrar la configuración del micrófono o simplemente para molestar a tus amigos! Cuenta con todas las funciones importantes de un generador de forma de onda real.
Características:
Interfaz amigable con usuario : Similar a los generadores de forma de onda de hardware profesional de renombre.
En la generación de mosca : No hay necesidad de hacer una pausa y reiniciar la señal para que los cambios surtan efecto !
Ondas de seno , cuadrado, triángulo y Sierra
Rango de frecuencia : 1 Hz – 22.050 Hz(la calidad de las formas de onda de alta frecuencia puede variar entre los dispositivos )
Amplitud de control
Vista previa de la forma de onda
Save/Load Onda hacia / desde la memoria interna , infinitas ranuras !
Solicite su propia función
Square y control ciclo de trabajo onda triangular
Random Noise : Blanco ( Gauss ) , Rosa , Marrón
AM ( DB y DSB- SC ) / FM con modulación de frecuencia y control de nivel

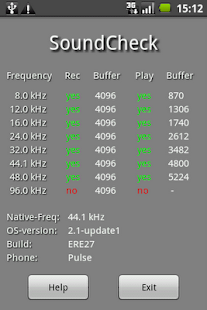

Por último presentamos esta app ,un poco diferente del resto pues en lugar de generar tonos ,SoundCheck evalúa las capacidades de audio del teléfono para la reproducción y la grabación. Para el audio de alta calidad, 44,1 kHz o más debe ser apoyada por hw mas potente.
Los resultados pueden opcionalmente ser enviados a su servidor, lo que les permite construir una base de datos pública de las capacidades de la versión del teléfono / os.
