Como convertir una impresora 3D en una impresora Wifi


Geeetech es un fabricante chino fundada  en 2011, y que se ha dedicado a la I + D integrada, la producción y la distribución de EDB (placas de desarrollo integrada), MCU, así como a hardware de código abierto, destacando por sus desarrollos en impresión 3d. De hecho son una de las compañías más grandes de impresoras 3D en China, ya que han producido más de 100,000 impresoras, siendo ademas de las pocas compañías de impresoras 3D de código abierto en China.

Precisamente  dada su trayectoria no podían olvidar el desarrollo de un modulo que ofrezca  conectividad inalámbrica con el único objetivo de permitir que todos los aficionados a la impresión en 3D puedan controlar su impresora de forma inalámbrica.

Dicho modulo inalámbrico   llamado 3D WiFi es ampliamente compatible con muchos tipos diferentes de impresoras 3D en el mercado: el único requisito es que el chip conversor de  USB a serie de su impresora pertenezca a uno de estos tres :CH340, FT232 y PL2303   y esté controlado por las instrucciones G.code, así que si cumple esto  dicho o Módulo 3D WiFi puede actualizar su máquina como Wi-Fi habilitada y hacerla comparable a otras impresoras 3D conectadas Wi-Fi prohibitivamente caras.

El módulo  3D WiFi compone principalmente de dos partes: placa de control y módulo Wi-Fi  siendo de tamaño muy pequeño ( mas o menos como una caja de cerillas)  pero  lo suficientemente potente como para conectar su impresora 3D con el servidor en la nube de Geeetech, para  controla un dispositivo desde la aplicación EasyPrint 3D sin mas configuraciones dado que el módulo de WiFi en 3D está listo para usar de inmediato: solo necesita conectar su impresora 3D al puerto USB del este dispositivo y finalizar las configuraciones simples por medio de  la aplicación para Android EasyPrint 3D y a partir de ahí  ya puede  comenzar a controlar su impresora de forma inalámbrica.

 A través de la aplicación EasyPrint 3D, es extremadamente simple y conveniente controlar directamente su impresora en cualquier lugar y en cualquier momento pues solo necesitara conectar su impresora 3D al puerto USB del módulo 3D WiFi , completar configuraciones sencillas en la aplicación 3D EasyPrint ( que vamos a ver )  y ya luego puede controlar su dispositivo inalámbrico y comenzar a imprimir  .Además, se da a acceso a una gran galería en la nube( al estilo thinginverse ) , que cubre 9 categorías de modelos 3D para imprimir desde hobby, hogar, moda, arte a gadgets, herramientas, juguetes, educación y piezas de impresión en 3D.

También se puede grabar y compartir  diseños desde  la aplicación EasyPrint 3D en segundos .

Quizás una de las facilidades mas interesantes es la de control remoto  su impresora 3d en tiempo real. Incluso puede configurar los parámetros de impresión relevantes y recibir notificaciones instantáneas durante su trabajo de impresión.


El módulo 3D WiFi   también es compatible con impresoras 3d controladas por las siguientes placas:

Carastericticas del 3D WiFi

  • Alimentación: 5V DC
  • Corriente de trabajo: 150mA (en promedio), 500mA (pico)
  • USB 2.0 de velocidad completa
  • Soporte de tarjeta TF: SDSC, SDHC (<32G); CLASS2, CLASS4
  • WIFIFrecuencia: 2.4G ~ 2.5G (2400M ~ 2483.5M)
  • Potencia de transmisión: 802.11b: + 20 dBm / 802.11g: +17 dBm / 802.11n: +14 dBm
  • Sensibilidad de recepción: 802.11b: -91 dBm (11 Mbps) / 802.11g: -75 dBm (54 Mbps) / 802.11n: -72 dBm (MCS7)
  • Antena: antena PCB a bordo
  • Modo Wi-Fi: Estación / SoftAP
  • Estándar WLAN: 802.11 b / g / n /
  • Mecanismo de seguridad: WPA / WPA2
  • Tipo de cifrado: WEP / TKIP / AES
  • Protocolo de red: IPv4 、 TCP / UDP / HTTP / FTP / MQTT
  • Tamaño: 49.37 * 25.87 * 16.5mm
  • Tamaño de empaquetado: 52.44 * 28.94 * 17 mm



Aplicación EasyPrint 3D

EasyPrint 3D se desarrolló como una aplicación de impresión 3D, estando orientada tanto para principiantes en impresión 3D como para profesionales experimentados, con el objetivo de llevar la tecnología de impresión 3D a nuestra vida diaria. Usa  un interfaz de usuario simple y elegante  proporcionando un flujo de operación fácil y una experiencia de usuario receptiva.

EasyPrint 3D viene con cuatro características principales:

  • Monitorizacion en tiempo real: con EasyPrint 3D, un colaborador considerado, le resultará conveniente monitorear el estado de su impresora y el progreso de la impresión en tiempo real cuando está ocupado completando su trabajo, haciendo footing, comprando o visitando amigos.
  • Control remoto: al conectar su impresora con EasyPrint 3D, puede dirigir el control remoto sobre el proceso general de impresión. Le permite elegir un modelo 3D favorito de la tarjeta SD y la galería de aplicaciones en la nube. Solo unos pocos clics en su teléfono para configurar su máquina, obtener una vista previa del archivo de modelo, calibrar y nivelar su impresora, modificar la temperatura de la extrusora y el semillero y la velocidad de impresión, y comenzar a imprimir. Durante la impresión, recibirá de inmediato una notificación cuando se corte la energía. En este caso emergente, la impresora se detendrá y guardará el estado de impresión en tiempo real de inmediato. Cuando encienda la impresora la próxima vez, aparecerá un mensaje emergente para que usted elija reanudar la impresión anterior o iniciar una nueva.
  • Cloud slicer: esta característica le permite transformar archivos .stl en comandos g.code en su palma de la mano. Eficiente y conveniente.
  • Una galería en la nube de modelos en 3D: esta galería en la nube cubre 9 categorías de modelos 3D GRATIS, que incluyen arte, moda, hogar, pasatiempos, educación, partes de impresoras 3D, dispositivos, juguetes y herramientas. El desarrollo de una galería de nubes de este tipo surge de nuestra idea: compartir y desarrollar. En la próxima versión, puede tener acceso a un gran volumen de modelos 3D gratuitos compartidos por aficionados a la impresión en 3D de todo el mundo.

Veamos a continuación los pasos para configurar el modulo 3D WiFi :

  • Descargue la aplicación EasyPrint 3D aquí e instálela siguiendo las instrucciones o también puede descargar la aplicación EasyPrint 3D en Google Play y App Store.
  • Abra la aplicación EasyPrint 3D. Haga clic en el botón [Iniciar sesión] en la interfaz [Me] para finalizar su registro.
  •  Para principiantes, haga clic en [Cuenta] para registrarse. Ingrese su propia información de cuenta.(Nota: no hay espacio en el nombre de usuario. Para usuarios extranjeros, seleccione «Inglés» para la dirección de su servidor).

  •  Haga clic en [Registrarse ahora] y aparecerá una interfaz emergente para que revise su correo electrónico.
  •  Haga clic en OK y revise su correo electrónico.
  •  Inicie sesión con la información de su cuenta.

Enlazar la impresora 3D a la aplicación EasyPrint 3D

  • Inicie sesión y enlace la impresora. En [Me] – [Mi impresora 3D], finalice el proceso de encuadernación siguiendo las instrucciones de la aplicación.
  •  Haga clic en [Mi impresora 3D].
  • Haz clic en el botón «Comenzar para enlazar».
  • Haga clic en el botón en la imagen de abajo para ingresar el número de serie manualmente.

  • Haga clic en «Siguiente» y aparecerá la siguiente imagen para informarle que el proceso de encuadernación es exitoso.
  • Luego verá la siguiente interfaz, que muestra que la impresora está fuera de línea.
  • !Ese es todo el proceso de unión.!

En el siguiente punto, terminaremos las configuraciones de Wi-Fi paso a paso.

Configuración de Wi-Fi

Los procedimientos de configuración detallados son los siguientes:

  •  Conecte su impresora 3D al puerto USB del módulo WiFi 3D con su cable USB para la transmisión de datos. Use el cable de alimentación para conectar el módulo WiFi 3D con su adaptador para encenderlo.
  • Compruebe si los tres indicadores luminosos están encendidos: Wi-Fi, USB, fuente de alimentación de izquierda a derecha en orden. Inserte la tarjeta TF en la ranura.
  •  Presione prolongadamente el orificio etiquetado con «establecer» con un alfiler, hasta que la luz de Wi-Fi se apague y parpadee rápidamente. Afloje el pin y el Wi-Fi 3D entrará en el modo de configuración. Nota: Si no afloja el pin, la luz parpadeará lentamente para entrar en el modo de reinicio.
  • Abra la aplicación EasyPrint 3D y haga clic en «Imprimir». En la página de la ventana emergente, haga clic en el ícono «Wi-Fi» para ingresar al modo de configuración de Wi-Fi, como se muestra en la imagen a continuación.

  • Haga clic en [Siguiente] para comenzar a detectar el Wi-Fi integrado en la impresora. Si se detecta la conexión Wi-Fi, podría ver la siguiente imagen.
  • Si no se detecta, aparecerá un mensaje emergente «La impresora no se detectó Wi-Fi». Haga clic en [Aceptar] y nuevamente haga clic en [Siguiente] para volver a detectar.
  •  Después de detectar el Wi-Fi integrado en la impresora, haga clic en [Siguiente] y elija un punto de acceso Wi-Fi, como se muestra en la imagen a continuación.
  • Haz clic en [Siguiente]. Si el punto de acceso Wi-Fi necesita una contraseña, la interfaz mostrará el cuadro de entrada de la contraseña de Wi-Fi.Simplemente ingrese la contraseña correcta y luego haga clic en [OK], como se muestra en la imagen a continuación. (si no es necesario ingresar la contraseña, continúe con el siguiente paso).



  • Cuando logre conectar la red Wi-Fi, la interfaz mostrará que la configuración ha finalizado. Haga clic en [Aceptar] y la interfaz mostrará que la impresora está en línea.



Hasta aquí, la configuración entre la aplicación y su impresora ha finalizado. Ahora puede imprimir y controlar la impresión a través de la aplicación EasyPrint 3D.

  •  Haga clic en [Siguiente] para comenzar a detectar el Wi-Fi integrado en la impresora. Si se detecta la conexión Wi-Fi, podría ver la interfaz de «Configuración» en su teléfono.

  • Haga clic en el botón de Wi-Fi para conectar la zona activa «Geeetech-Printer», como se muestra en la imagen.
  • Haga clic en el botón [Siguiente] en la imagen de abajo.
  •  Ingrese el nombre WLAN y la contraseña de su router. Haga clic en [Aceptar] para conectar su Wi-Fi.
  • Cuando logre conectar el Wi-Fi, la interfaz mostrará que la configuración ha finalizado, como se muestra en la imagen a continuación.
  • Haga clic en [Aceptar] y la interfaz mostrará que la impresora está en línea.


Hasta aquí, la configuración entre la aplicación y su impresora , de modo  que ya ha finalizado todos los ajustes oportunos. Ahora puede imprimir y controlar la impresión 3d con el modulo  3D WiFi  a través de la aplicación EasyPrint 3D.



Resumiendo en el siguiente vídeo podemos ver  todos los pasos de configuración de este modulo 3D WiFi    con la  aplicación easyprint3d:











Como instalar una pantalla tactil de 5″ en una Raspberry Pi 3


En realidad, en efecto,  es bastante sencillo y «económico»  dotar a nuestra Raspberry Pi 3 de una pantalla táctil  siempre que no optemos por adquirir la version oficial  , la cual es mucho mas cara ( sobre unos 70€  mas gastos de envió  ) en clara  contraposición de  versiones de otras pantallas mas pequeñas pero mas económicas .

La cuestión es que la  pantalla oficial ofrece ,excepto por su tamaño, características muy similares a las de otros fabricantes, pues de  hecho las características de  la version oficial  son las siguientes:

  • Tamaño: 7″
  • Resolución: 800×480 hasta 60fps
  • Color: hasta 24bits
  • Táctil: capacitiva de 10 puntos
  • Placa adicional para hacer la conexión, también que sirve para alimentar la Raspberry Pi 3 por lo que con un solo cable de alimentación tendremos todo funcionando
  • Función dual screen de esta pantalla y la salida HDMI que pueden estar activas de forma simultánea

Es de destacar  que la pantalla al final no es tan nativa como cuentan pues  ademas usa una placa intermedia para convertir la señal de la salida directa de la placa a una señal de un tipo más simple y que abarata el tipo de pantalla. Esta placa básicamente es un convertidor LVDS a  HDMI quedando integrada con la pantalla y con la Raspberry Pi 3 bastante bien pero no mejor que con otras soluciones. Dual screen permitiría usar como pantalla principal un monitor HDMI y mantener esta como secundaria pudiendo hacer cosas como lanzar una app desde esta pantalla TFT, OMXPlayer por ejemplo, y que se vean en la otra, esto da mucho juego pero tampoco quizás no sea  algo tan frecuente .

En contraposición a la pantalla oficial vamos a ver  una  solución mucho  mas barata propuesta por Kuman  que cuenta mas de la mitad  de la solución oficial .(unos 35€  a Amazon.es) El modelo  que vamos  que hemos probado en este blog  es el modelo Kuman 5 Pulgadas , con pantalla resistiva, resolución  800×480  con salida  HDMI para Raspberry Pi 3 2 Modelo B RPI 1 B B + A A + SC5A

Estas son algunas de las características de este modelo de kuman,

  • Pantalla estándar TFT de 5 ‘»
  • Resolución 800 × 480
  • Con pantalla táctil resistiva, control táctil compatible
  • Con control de luz de fondo(  la luz de fondo se puede apagar para ahorrar energía con un interruptor integrado)
  • Es compatible con la entrada de interfaz HDMI estándar
  • Se puede insertar directamente con Raspberry Pi (3ª, 2ª y 1ª generación)
  • Se puede usar como monitor HDMI de uso general, por ejemplo: conectando un ordenador  por medio del HDMI como pantalla secundaria (la resolución debe poder forzar la salida de 800 x 480)
  • Por supuesto se puede usar con Raspberry Pi  siendo compatible con Raspbian, Ubuntu, Kodi, win10 IOT (táctil resistiva)
  • Puede funcionar como monitor de PC  pues es compatible con XP, win7, win8, sistema win10 (no admite touch) touch Certificación CE, RoHS

A diferencia del modelo oficial este modelo de kuman, cuenta con interfaz USB para alimentarlo externamente por ejemplo  para usar la pantalla de forma independiente ,de modo que  cuando se conecta a la Raspberry Pi a través del conector de expansión   de 13×2 se pude  obtener  5V de alimentación del  propio  conector  USB  y obviamente no haya que alimentar  a la  raspberry  y al   modulo   de kuman,de forma independiente,

Respecto al vídeo  al incorporar el interface Interfaz HDMI simplemente hay que conectar un puente macho hdmi- macho hdmi  entre la Raspberry Pi  y la placa de  la pantalla  lo cual ademas permite mantener unidas ambos módulos

Por cierto , cuenta con  interruptor de encendido de la luz de fondo para controlar la retroiluminación encendida y apagarla  cuando no se necesite  para ahorrar energía por ejemplo en aplicaciones portátiles

A diferencia de otras soluciones   la conexión del digitalizador  adherido a  la pantalla se  hace  directamente    por medio del  socket de 13 * 2 pines , el cual ademas sirve   para alimentar con 5V al   modelo de kuman, desde  el pin de potencia de la Rasperry Pi  al mismo tiempo que  se transfiera la señal táctil

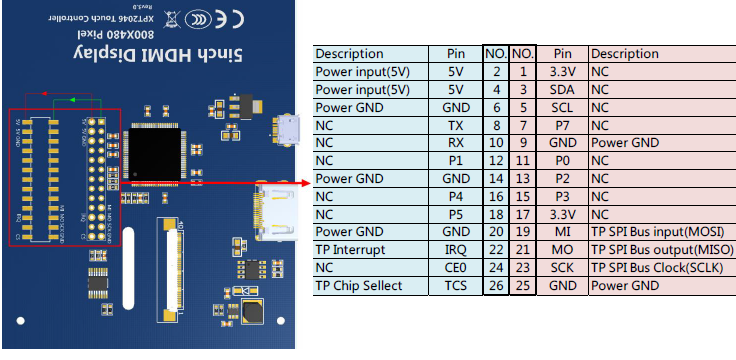

De vuelta a la Raspberry Pi algo muy interesante es la interface interfaz extendida  de la placa  pues de la señal 13 * 2   volvemos a tener nuevamente los mismo pines en la placa de control para poderlo usar para  nuestras  aplicaciones   con la importante salvedad que para el digitalizador se usan los pines 19(MI) , 22(IRQ), 21 (MO) , 23 (SCK)  y 26 (TC) , pines que por tanto no deben ser usados en otras aplicaciones.

1) "NC" significa No conectado, los pines "NC" no se utilizan en esta pantalla LCD.
2) SI solo se usa para visualización (sin tocar), puede dejar que este Pin 13 * 2 sea libre, solo conecte el USB ySeñal HDMI para hacerla mostrar.
3) 13 * 2 señales de pin extendidas para el usuario.

Una vez entendida las conexiones de la placa, veamos los pasos para conectar el   modulo de kuman,   a la  raspeberry Pi;

Software

Instalación automática

Con este  modulo de kuman   se adjuntan en un dvd  tres imágenes  con los drivers  ya instalados   y configurados  .Estas  imágenes corresponden   a  tres sabores de Linux:  KALI, RASPBIAN  y UBUNTU , y  que deberemos copiar desde el propio dvd. Estos son los nombres de los ficheros:

  • 5inch_KALI2017.01.7z
  • 5inch_raspbian20180418.7z
  • 5inch-RPI3-RPI2-ubuntu-mate-16.04-beta2.7z

Una vez haya decidido   que imagen vaya   a instalar ( recomendamos la de Raspbian 20180418 ) , necesitara  descomprimir el ficheo con el programa gratuito 7zip

Con la imagen correcta del S.O.  ahora   realice  el formateo de tarjeta TF  usando  SDFormatter

Por ultimo grabe la imagen oficial en la tarjeta TF utilizando Win32DiskImager.
Cuando termine  el proceso , saque la memoria  sd del lector del pc  ,   e introduzca esta en su Raspberry Pi
Observe que las credenciales de acceso  , según la imagen que  haya grabado en la sd son diferentes:

  • <5inch_raspbian20170705> user:pi      password:raspberry
  • <5inch-RPI3-RPI2-ubuntu-mate-16.04-beta2> user:pi password:raspberry
  • <5inch_kali2017.01> user:root  password:toor

Instalación manual

Podemos hacer una instalación  automática  que ya hemos hablado, en la que se han incluido  todos los drivers  necesarios para soportar el digitalizador, o bien podemos hacer la instalación controlada , veamos ahora los pasos a seguir:
En primer lugar necesitamos   instalar la imagen oficial de Raspbian o UbuntuMate ,para  ello descargue desde el sitio web oficial: https://www.raspberrypi.org/downloads/   o https://ubuntu-mate.org/download/ .

Con la imagen correcta del S.O.  ahora   realice  el formateo de tarjeta TF  usando  SDFormatter

Por ultimo grabe la imagen oficial en la tarjeta TF utilizando Win32DiskImage

Ahora nos toca instalar manualmente los drivers para lo cual podemos usar dos métodos parecidos en función de que tenga  la Raspebrry Pi o conexión a internet

Método 1: instalación en línea

En este  método  la Raspberry Pi necesita conectarse a Internet,
Los pasos  a seguir son los siguientes:

  1.  Inicie sesión en la Raspberry Pi usando el programa y Putty SSH (Usuario: pi; Contraseña: raspberry)
  2. Ejecute los siguientes comando (puede hacer clic con el botón derecho del ratón para pegar después de copiarlo en Putty)                                                                                                        git clone https://github.com/goodtft/LCD-show.git
    chmod -R 755 LCD-show
    cd LCD-show/
    sudo ./LCD5-show
  3. Espere hasta finalizar la ejecución del ultimo comando antes de usar el panel LCD

Método 2: instalación fuera de línea

  1. Escanee el código QR en el lado derecho    .
  2. Puede copiar el fichero    llamado  «LCD – show – 160701. The tar. gz» desde  el  DVD   al directorio raíz de la tarjeta del sistema Raspberry Pi; (Sugerencia: copie directamente en su pc  directamente a la tarjeta TF después de completar el paso inicial, o copie por SFTP u otros métodos para copia remota).
  3. Descomprima y extraiga los archivos del disco con los siguientes comandos                                                                                                                cd /boot
    sudo tar zxvf LCD-show-160701.tar.gz
    cd LCD-show/
    sudo ./LCD5-showmo el siguiente comando:cd / bootsudo tar zxvf LCD-show-160701.tar.gzcd LCD-show /sudo ./LCD5-show3)
  4. Cuando termine  el proceso , saque la memoria  sd del lector del pc  ,   e introduzca esta en su Raspberry Pi

Instalación hardware

Una vez tengamos  ya instalado el S.O.   con los drivers del digitalizador , es hora de instalar esta  en nuestras Raspberrry Pi  (i (3ª, 2ª y 1ª generación).

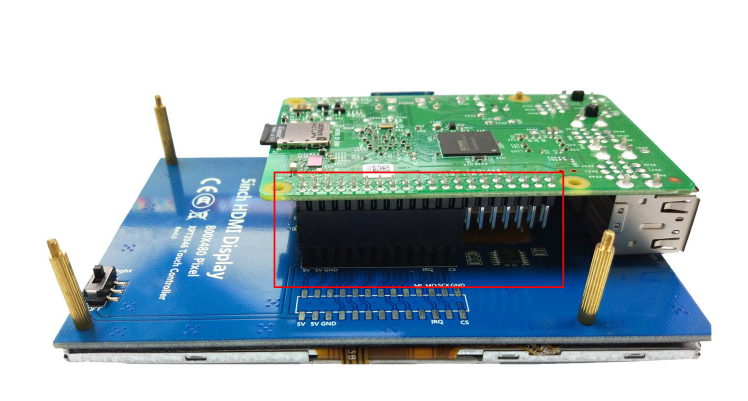

En primer lugar  colocaremos los  4  separadores roscados en la pantalla  >Ahora  solo hay que conecte el zócalo del Pin LCD 13 * 2 a la Raspberry Pi como se muestra en la imagen de abajo.Observe que  encaja en el conector exactamente , pero ademas también debe  encajar uno de los separadores roscados en uno de los orificios de las Rasberry Pi así como debe estar alineados ambos conectores hdmi ( el de la placa con el de la raspberry Pi)  Conecte  ahora  la pantalla LCD y la Raspberry Pi con el adaptador HDMI  espacial .Observe  que debe encajar  el puente hdmi -hdmi  entre ambas placas , lo cual  ademas le dará rigidez mecánica al montaje

Observe por cierto en la parte de atrás abajo a la izda el interruptor que permite apagar la luz de retro-iluminación de la pantalla
A su favor esta placa  también que sirve para alimentar la Raspberry por lo que con un solo cable de alimentación tendremos todo funcionando  y el montaje queda bastante robusto  que difiere por cierto   bastante diferente  la versión  oficial  cuyo conjunto es  un poco endeble con mucho cablecito plano y mucho hilo suelto que no parecen encajar bien con un entorno tipo educativo.

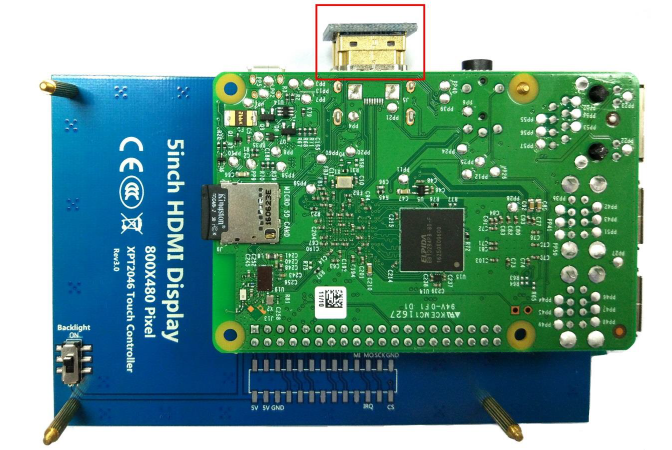

En la imagen  mas abajo podemos ver el montaje terminada a falta de la carcasa , donde se aprecia claramente que es manejable con el dedo   aunque  también  se pueda usar el lápiz táctil que acompaña este kit

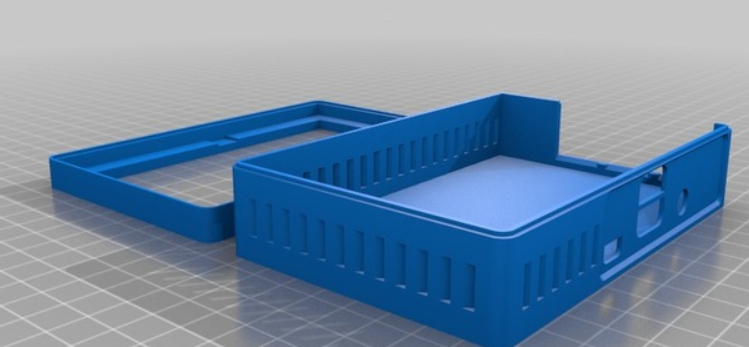

Para terminar , si hecha de menos una caja , hay un diseño  que la podemos descargar desde aqui :https://www.thingiverse.com/thing:1698162

Para terminar una nota de aplicación : por si  no nos parece suficiente la  pantalla conectada  a la Raspberry Pi ,   si desconectamos el adaptador  hdmi -hdmi entre la pantalla y la Raspberry Pi , podemos conectar la salida HDMI desde  un ordenador  a la interfaz LCD HDMI mediante un cable normal  HDMI. Luego solo   necesitaremos conectar  el microUSB  del LCD a  un  puerto USB del   pc  mediante un cable USB  y así podremos usar este pequeño LCD , como segundo monitor  o    incluso monitor de   pruebas( obviamente como monitor de pc  la función táctil no estará disponible).

Para terminar , este kit esta accesible en Amazon  por unos 36€
