Construye tu Pinza Amperimétrica DC


En este post intentamos abordar la construcción de una pinza amperimétrica para corriente continua basada en un sensor Hall y un circuito de amplificación activo. A diferencia de las pinzas convencionales para corriente alterna, que funcionan mediante inducción electromagnética, la medición de corriente continua requiere detectar el flujo magnético estático generado por el conductor por el que circula la corriente.

El principio de funcionamiento se basa en un núcleo de ferrita con entrehierro en el que se inserta un sensor de efecto Hall. Cuando por el conductor medido (que actúa como devanado primario) circula una corriente, genera un campo magnético que magnetiza el núcleo. El sensor Hall, ubicado en el entrehierro, mide la densidad de flujo magnético, proporcionando una tensión proporcional a dicha magnitud. De esa forma se obtiene una señal eléctrica directamente proporcional a la corriente que atraviesa el conductor.

Existen dos métodos para este tipo de medición:

  • El método directo, que veremos a continuación, donde se mide de forma lineal el flujo con el sensor Hall.
  • El método con bobina de compensación, más preciso pero también más complejo, en el que una corriente inducida en la bobina secundaria cancela el flujo magnético, permitiendo mediciones de alta linealidad.

Para la construcción usando el método directo, se puede partir de una pinza tipo caimán sobre la que se monta el núcleo de ferrita, obtenido de una fuente de alimentación en desuso. El núcleo se corta cuidadosamente en dos mitades (debido a su fragilidad) y se adhiere mecánicamente a las mordazas para asegurar un cierre preciso. Posteriormente se inserta el sensor Hall en el entrehierro, cuidando su alineación.

El sensor se alimenta a 5 V y su salida se amplifica mediante un amplificador operacional LM324 configurado en modo inversor con una ganancia de 100, utilizando resistencias de 100 kΩ y 1 kΩ respectivamente. Se incluye un potenciómetro de ajuste fino para calibrar el nivel de salida, de modo que la tensión en el osciloscopio corresponda a la corriente real medida. Tanto el amplificador como el sensor pueden alimentarse sin regulador desde una batería de 9 V.

El circuito se ensambla sobre una placa perforada y se conecta a una salida tipo sonda con un filtro RC en serie, similar al de las pinzas comerciales. Todos los componentes se pueden alojar en una carcasa impresa en 3D con espacios previstos para el interruptor principal, un LED indicador y los conectores. Los archivos STL y el esquema eléctrico completo están disponibles en la web del autor original (ELECTRONOOBS).

La calibración se realiza aplicando una corriente conocida a través de un conductor (por ejemplo, 2,8 A) y ajustando el potenciómetro hasta obtener una lectura proporcional (2,8 V de salida). De este modo, se establece una relación lineal directa entre corriente y tensión. En las pruebas reportadas, la pinza mantiene una respuesta lineal hasta unos 9 A, punto a partir del cual el circuito entra en saturación debido al límite de salida del amplificador. Si se requiere aumentar la sensibilidad, se puede pasar el conductor varias veces por el núcleo, lo que incrementa la señal proporcionalmente al número de vueltas.

Una de las ventajas de este diseño es que, aunque está optimizado para corriente continua, también puede medir corriente alterna gracias al comportamiento lineal del sensor Hall ante campos magnéticos variables. Esto la convierte en una herramienta versátil para proyectos de instrumentación, caracterización de cargas electrónicas o mantenimiento de sistemas eléctricos.

Esta pinza DC de bajo costo demuestra que con un sensor Hall lineal, un amplificador operacional adecuado y un montaje mecánico preciso, es posible construir un instrumento funcional capaz de ofrecer mediciones estables y reproducibles tanto en corriente continua como alterna. Aunque la versión básica del circuito propuesto puede proporcionar un rendimiento notable, pueden aplicarse algunas mejoras para optimizar su exactitud y robustez:

  • Sustituir el LM324 por amplificadores de precisión de bajo offset, como el OPA2333 o INA122.
  • Incluir compensación térmica activa para estabilizar la ganancia y la sensibilidad del sensor Hall.
  • Implementar realimentación magnética activa para lograr un funcionamiento de flujo nulo, como en el diseño con bobina de compensación.
  • Diseñar una PCB dedicada con plano de masa continuo y filtros de desacoplo adecuados, reduciendo interferencias.
  • Incorporar pantalla o blindaje electromagnético sobre el núcleo y la carcasa.
  • Integrar la salida con un microcontrolador o data logger para registro continuo de corriente y visualización digital.

Con estas mejoras, el proyecto puede evolucionar desde una herramienta experimental hacia un instrumento calibrado de laboratorio, útil para la caracterización de fuentes de alimentación, medición de consumo en dispositivos electrónicos y análisis de eficiencia energética.

Pinza DC con bobina de compensación

Una alternativa más avanzada para medir corriente continua consiste en el uso de una bobina de compensación (compensation winding). Este método, aunque más complejo en su construcción y calibración, ofrece mayor precisión y estabilidad frente a las limitaciones del sensor Hall en modo directo.

En esta técnica, el conductor medido actúa como devanado primario y atraviesa el núcleo de ferrita, el cual posee nuevamente un entrehierro con un sensor Hall encargado de medir el flujo magnético. Cuando la corriente circula por el conductor principal, genera un campo magnético que magnetiza el núcleo. El sensor detecta dicho flujo y, a partir de esta información, un circuito de control activa una corriente compensadora en el devanado secundario.

Esta corriente de compensación fluye en sentido opuesto al campo magnético generado por la corriente medida, de modo que el flujo total en el núcleo se mantiene en cero. En consecuencia, el núcleo no se magnetiza, eliminando la influencia de fenómenos no lineales y de histéresis del material magnético y del propio sensor Hall.

La ventaja fundamental de este sistema es su excelente linealidad y estabilidad térmica, permitiendo mediciones más exactas en un rango amplio de corriente. Aunque su implementación requiere una mayor precisión en el bobinado, diseño del circuito de realimentación y calibración, representa una evolución natural hacia una pinza de nivel profesional o de laboratorio.

Fuente:https://electronoobs.com/eng_circuitos_tut12_1.php

Osciloscopio Android casero


En este post presentamos un  interesantísimo   proyecto de osciloscopio casero  basado en Android      cuyo fuerte es el aislamiento entre la fuente de señal  y el terminal Android gracias a  que la transmisión de los datos se hace vía bluetooth.

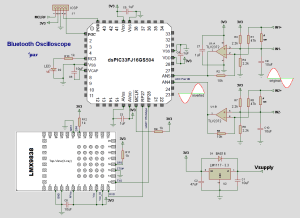

El circuito transmisor utiliza de Microchip dsPIC33FJ16GS504 para la conversión de analógico a digital de las señales de entrada en dos canales.

Los datos procesados en el dsPIC se transmiten al teléfono (para la visualización de forma de onda) a través del módulo bluetooth SPP LMX9838

 Los rangos soportados son :
  • Tiempo por división: {5us, 10us, 20us, 50us, 100us, 200us, 500us, 1 ms, 2 ms, 5 ms, 10ms, 20ms, 50ms}
  • V por división: {10mV, 20mV, 50mV, 100mV, 200mV, 500mV, 1V, 2V, GND}
  • Entrada analógica (depende de la configuración pre-amplificador externo): {-8V a + 8V}



En este video podemos ver el proyecto en acción:

Los códigos fuente para la comunicación bluetooth está basada en Bluetooth Chat en ejemplo de http://developer.android.com.

Ese ejemplo contiene tres archivos fuente de Java. Y, el autor ha copiado por completo el«DeviceListActivity.java», que se utiliza para buscar dispositivos Bluetooth remotos. Luego ha modificado el «BluetoothChatService.java» para usar sólo las funciones de cliente RFCOMM, y utilicé el UUID conocido «00001101-0000-1000-8000-00805F9B34FB «para el Bluetooth RFCOMM / SPP.

Para el trazado de formas de onda,SE  ha  usado objeto SurfaceView para dibujar en su lienzo. Este tutorial se encuentra en http://www.helloandroid.com  donde puede ayudar mucho para esta tarea el post: » Cómo utilizar la lona en tu Android».

El resto del trabajo se centra principalmente en portabilidad de un  anterior script en Python S60 al lenguaje JAVA. Es un duro trabajo porque tenía que convertir un fichero único en varios archivos fuentede Java + xml! Sin embargo, puede ser  una buena experiencia para  el aprendizaje del SDK de Android (programación JAVA).

En cuanto el circuito   utilizado,como  podemos ver  se  basa en circuitos existentes.



* El dsPIC  utilizado es muy probable que no sea  la mejor opción para este proyecto debido a los muchos periféricos no utilizados izquierda (pines extra). Pero tiene el ADC más rápida (2 x 2Msps).
* Si prefiere cambiar el rango de entrada a través del preamplificador amplificador operacional, el cálculo se encuentra en el archivo «adc.xmcd».
* Puede utilizar otros módulos SPP bluetooth aparte de LMX. (Accdg al fabricante, ya es obsoleto)

El autor  hace algún  tiempo abandono  este proyecto (considerado como obsoleto),así que ha dejado el repositorio fuente también en Google Code

Usted puede. Explorar o usar git para PARA  tener su propia copia local:

(vea también los cambios , si desea también para aprender sobre cómo modificar el código).

El autor  empezó el primer ‘commit’ con un simple «hola mundo» de la plantilla de proyecto SDK. Y entonces se hicieron cambios hasta que se logró la aplicación osciloscopio final deseado.

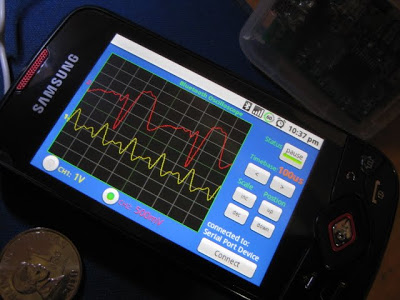

 Esta aplicación se  ha probado  con Samsung Galaxy Spica GT-i5700 ( arraigada Android 2.1 OS, i570EXXJD1 Baseband versión).



Fuente aqui
