Primeros pasos con un oscilocopio de 50€


No hay ningún aficionado  a la  electrónica  que tarde o temprano termine  adquiriendo un osciloscopio para su uso personal  bien comprándo uno  del tipo “profesional” , lo  cual suele ser  una alta inversión,   o bien montándoselo uno mismo.  Es evidente  que dado el menor coste  de  montárselo por  uno mismo    esta puede ser una buena opción para  la mayoría de los  amantes de la electrónica,  bien usando diseños  de otros  aficionados   como hemos comentado en este blog o bien  adquiriendo todos  los componentes en forma de kit (disponibles incluso en Amazon  ).  Si bien es cierto que montarse un osciloscopio puede ser una labor interesantee desde el punto de vista didáctico , es posible que el usuario  pueda sentirse decepcionado tanto por la complejidad  de su montaje   como por la manejabilidad  y precisión  ,del resultado  de cara  a usarlo  como un instrumento de medida de uso  cotidiano
Kuman DSO112 Pocket oscilloscope with 2.4″ TFT touch screen color display , two clip probes and battery included by JYE Tech es un osciloscopio de bolsillo con pantalla a color y panel táctil de muy bajo coste(<60€) que se puede comprar en Amazon  e incluso en portales chinos

Lo que distingue a este modelo  de otras  propuestas , ademas de su innegable buen precio , es  su facilísima utilización gracias a su pantalla táctil  que se maneja simplemente  tocando  y deslizándose sobre la pantalla.

En este osciloscopio  casi todo es auto-enseñanza, pues ha sido diseñado específicamente para estudiantes y aficionados, constituyendo  una muy buena  aproximación al  uso de los osciloscopios.

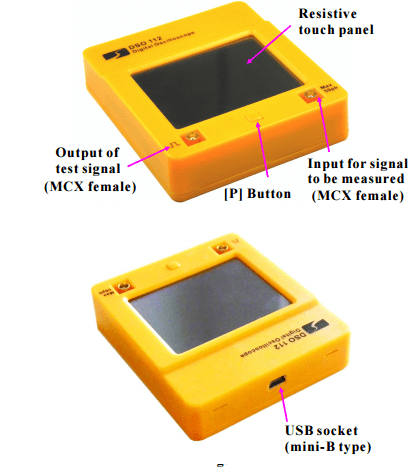

oscilos
El  tamaño  es ideal pues encaja perfectamente en la palma al ser de bolsillo ,de modo que este pequeño puede hacer mucho más de lo que piensa a pesar de sus dimensiones:este  aparato  ofrece alta sensibilidad (5 mV / Div),  alta precisión y bajo ruido , lo que los convierte en una herramienta útil para visualizar  cualquier tipo de señal lógica .

El LCD es de 2,4 pulgadas a color TFT (320 x 240 en la resolución),y el conjunto  puede alimentarse  con una batería de Li-ion 1200mAh (opcional), conteniendo ademas en su interior  un  cargador inteligente … lo cual todo esto se suma a  una gran comodidad en el uso.

Por cierto, dicha  batería de ayuda ,permitirá  hacer  mediciones  en movilidad aisladas  la cual le permitirá usarla  durante   más de 2 horas alimentados únicamente  con la batería interna



Las principales características  del DSO112:

  • Ancho de banda analógico: 0 – 2 MHz
  • Velocidad de muestreo: max 5Msps
  • Sensibilidad: 5 mV / Div – 20V / Div
  • Sensibilidad de error: <5%
  • Base de tiempo: 1US / div – 50 s / Div
  • La longitud de registro: 512/1024 puntos
  • Generador interno de señal de prueba con frecuencia múltiple modificable
  • Conexión USB
  • Subida de los datos brutos capturados como archivo CSV
  • Batería / USB con alimentación



Si se  decide   a comprarlo, antes de empezar a usarlo  , tenga especialmente cuidado con los siguientes puntos:

  •  Si se instala  una batería en su interior ,la tensión de la batería debe estar dentro del margen de 3,7 – 5 V (de hecho si es nueva de hecho se recomienda  al menos un carga de 10 horas) .
  • La máxima tensión de entrada sin sonda atenuadora es 50 Vpk
  • No trate de medir la tensión de la red de ca (220-240V AC)   en vivo directamente  sin una sonda reductora.

Operaciones básicas

1-Alimentación

  •  DSO112 puede ser alimentado por una batería  de  3.7V 1200mAh Li-ion  que no  va incluida ( sólo incluyen el conector)
  • DSO112 también puede ser alimentado externamente por el conector micro  USB (la  fuente de alimentación externa no debe exceder de 5V), por lo qeu a afectos practicos puede usar cualquier cargador usb que tenga en el cajón en desuso   si es posible de buena calidad

2. Encender / Apagar
Para  encender  el osciloscopio   pulse brevemente el botón [P] , es  decir el botón central     y arrancará el DSO112.
Para  apagado hay tres maneras de apagar la unidad:
1) Entrar en el menú y tocar el botón de  Pwr Off
2) Mantenga pulsado el botón [P] durante unos 3 segundos bajo si esta en funcionamiento de muestreo
3) Mantenga pulsado el botón [P] durante unos 15 segundos en cualquier estado.



3. Conexión a la señal que desea ver

Para probar el osciloscopio , una vez que este encendido ,simplemente  conecte  el  DSO112 y conecte  el clip negro  a la señal de referencia (masa) del circuito bajo prueba. El clip rojo
debe ser conectado al punto de interés y el osciloscopio presentara en pantalla automáticamente la señal sin mas ajustes.

prueba2
Si no tiene  ningún circuito para probar  también  puede hacer  una comprobación rápida del mismo gracias al generador de señal de pruebas incorporado. Puede comprobar rápidamente el funcionamiento de alcance  simplemente conectando entre si  la conexión de la señal de prueba con  la entrada del osciloscopio  respetando las bornas ( rojo con rojo  y negro con negro)

Como consejo , un buen ejercicio de aprendizaje  consiste en probar con  las diferentes frecuencias  de la señal de pruebas  disponibles: 1hz, 10hz ,100 Hz,  1khz, 10khz,100khz,1 Mhz  ,lo cual le ayudará  a familiarizarse con el osciloscopio .

La opción de  cambiar al frecuencia de la señal de prueba se accede  pulsando en  Menú, opción ” Test Sig”  , seleccionar   la frecuencia (1hz, 10hz ,100 Hz,  1khz, 10khz,100khz,1 Mhz  )  y aceptar con el botón “Done

prueba



4-Uso del osciloscopio

Básicamente  hay 4 menús disponibles de ajustes a los cuales se accede desde la pntalla principal

El menú general se accede pulsando en la esquina superior izquierda :

menu

A continuación   resumimos  las funciones mas importantes de dicho menú:

  • Vopos Cal  : sirve para alinear indicador de VPO a 0 V rastro. observaciones:10 – 30 mV diferencia restante es normal y no lo hace afectar al rendimiento.
  • Save WF:  Guardar los datos capturados de forma de onda en la memoria EEPROM interna. Los últimos datos capturados se guardarán independientemente de esta función es
    ejecutado en un estado de ejecución o Hold estado.
  • Recall WF: Recuperar los datos guardados de forma de onda de la EEPROM. Los parámetros utilizados para los datos también se pueden recuperar.La forma de onda recuperada siempre se muestra en el estado de espera.
  • SendData: Enviar datos de forma de onda a través de la conexión en serie (COM virtual  puerto USB). Los datos capturados justo antes de este la función se ejecuta será enviado.
  • Default :Recuperar los valores iniciales para diversos parámetros. Pulse el botón [P] en ​​la pantalla de configuración también se llevará a cabo la misma función.
  • Test Sig. En la pantalla aparezca “frecuencia de la señal de prueba” en la prueba frecuencia de la señal se puede cambiar.
  •   /T :Girar el cursor DT de encendido / apagado.
  • /V:Girar el cursor  DV de encendido / apagado.
  • Vavr  :Girar Vavr (tensión media) de lectura de encendido / apagado.
  • Vpp : Girar Vpp (voltaje pico a pico) de lectura de encendido / apagado.
  • Auto off  :Permite mostrar la pantalla “Tiempo de apagado automático” en el auto tiempo de apagado puede ser seleccionado. Consejo: Para tocar el panel resistivo con uña del dedo tendrá mejores efectos el tiempo de apagado automático se ajusta a 2 minutos en la fábrica defecto.



Ahora veamos el menú de   sensibilidad  y acoplamiento.  Este menú se accede  en el menú mv de la parte inferior de la izquierda de la pantalla en modo muestreo

Como podemos ver se puede ajustar la sensibilidad desde 5mv  hasta 20V  y el acoplamiento puede ser corriente continua (DC)  ,corriente alterna (AC)  o masa (GND)

sensibilidad



En el menú central inferior (ms)  esta disponible el Menú de selección    de base de tiempos donde se  puede seleccionar desde 1ms  hasta 5 segundos

base de tiempos

En el menú AUTO por ultimo están disponibles  las opciones de selección del disparador (trigger)  y los menús de slope y posición

trigger

  • Tocar y desplazarse verticalmente dentro la mitad derecha del panel para cambiar nivel de activación .
  • Select trigger mode, trigger slope, and trigger position



Pare terminar  se congela la imagen pulsando el botón  Hold marcándose así en la pantalla ( Alternativamente [P] puede ser utilizado para entrar / salir estado HOLD)

Es importante ademas las dos consideraciones siguientes:



  • Tocar y desplazarse verticalmente dentro la mitad izquierda del panel para cambiar posición vertical
  •  Tocar y desplazarse horizontalmente sobre todo el panel para cambiar posición horizontal.

uso del osci







Especificaciónes

Vertical
  • Número de canales: 1
  • Ancho de banda analógico: 0 – 2 MHz
  • Sensibilidad: 5 mV / Div – 20V / Div
  • Sensibilidad de error: <5%
  • Resolución: 8-bit
  • Impedancia de entrada: 1 M ohmios
  • Tensión de entrada máxima: 50Vpk
  • Acoplamiento: DC, AC, GND
  • cursores de medida de tensión disponibles
  • Auto-medición de Vavr y Vpp
Horizontal
  • Max en tiempo real Frecuencia de muestreo: 5Msps
  • Base de tiempo: 1US / div – 50 s / Div
  • Longitud de registro: 512 y 1 024 variables
  • cursores de medida de tiempo disponibles
Triger
  • Modos de disparo: Auto, Normal, Individual
  • Tipos de disparo: Rising / flanco descendente
  • Disparador Posición: 1/8, 1/4, 1/2, 3/4, y 7/8 de tamaño de búfer

Generador de señales de prueba

  • 8 freqencies de 1 Hz a 10 MHz seleccionable.
  • 3,3 V de amplitud fija
Otras características
  • Excepto forma de onda capturada en la EEPROM y recuperar después de un corte de energía
  • Sube forma de onda como archivo CSV
  • Conexión USB para transferencia de datos y la actualización del firmware
Monitor
  • 2.4 “TFT LCD a color con resolución 320 x 240
Fuente de alimentación
  • 3.7V Li-ion / USB
  • Corriente de alimentación: 300 mA @ 3.7V (retroiluminación LCD ON).
  • Cargador incorporado
Físico
  • Dimensiones: 80mm x 70mm x 18mm
  • Peso: 85 gramos (sin incluir cables)

En un post posterior veremos  funciones avanzadas  y el mantenimiento del equipo asi como hacer actualizaciones de l firmware . Mientras tanto , si le interesa puede mirar el foro soporte técnico   de porducto en la web del fabrciante aqui



Si le interesa este osciloscopio digital con pantalla tactil    en Amazon puede adquirirlo pulsando en el siguiente enlace:Kuman DSO112 Pocket oscilloscope with 2.4″ TFT touch screen color display , two clip probes and battery included by JYE Tech
