Como vimos en un post anterior, existen múltiples factores a tener en cuenta a la hora de dimensionar los radiadores que vamos a instalar o reemplazar en una vivienda siendo lógicamente una de las variables mas decisiva el volumen de cada estancia a calentar, pues como es lógico, necesitaremos más potencia en habitaciones mas salas o con techos altos que salas pequeñas o con techos mas bajos.
Resumidamente estos son algunos condicionantes que nos determinaran el tamaño de los radiadores :
- La orientación de la vivienda pues todos sabemos que la orientación sur dado que tienen mayor entrada de luz solar durante el día. necesita menos energía para calentar
- La zona climática donde se encuentra la vivienda. Abajo podemos ver un mapa de España donde queda patente las zonas mas cálidas ( zona A) donde necesitaremos usar menos energía para calefactor las estancias y las zonas mas frías (zonas E)
- El aislamiento de la vivienda es también crucial pues con un mal aislamiento o deficiente se se disipa mucho calor y nunca conseguiremos tener una temperatura estable en la vivienda.
- Otro de los detalles no menos importantes en el momento de calcular la calefacción es la altura de la vivienda pues no es lo mismo aclimatar una planta alta que soporta la cubierta y por ende las inclemencias del tiempo ( lluvia, nieve, etc. ) que una planta baja o una entreplanta
- Por último también es importante del número de habitaciones cuyas paredes dan a alguna fachada estando relacionado directamente con el nivel de calorías /m2 necesarias (cuantas más habitaciones haya expuestas a una fachada menos protección contra los agentes adversos.)
Antes de empezar los cálculos , lo primero que queremos indicar, es que no se calcula los elementos de radiador por metro cuadrado pues ese numero solo esta relacionado con la potencia necesaria para calefactor una estancia así como por el propio radiador y no por la superficie en si misma , pues precisamente hemos visto que la potencia necesaria ( que se obtendrá por varios elementos ) e esta relacionada por el aislamiento, altura, etc y no por la superficie en si misma.
Otro aspecto que tenemos que evitar es instalar radiadores de aluminio mayores de 12 elementos pues en algunos casos, el radiador no se calienta totalmente, o al tener en una estancia un foco de calor tan elevado puede hacer que haya grandes diferencia de temperatura entre un lado y otro de la estancia.Precisamente para evitar ese inconveniente una alternativa es instalar radiadores verticales, sus elementos son más altos que estos radiadores de aluminio, y por tanto los Watios por elemento son mayores. Es decir, con el mismo número de elementos tendrán más calor.
Calculo simplificado

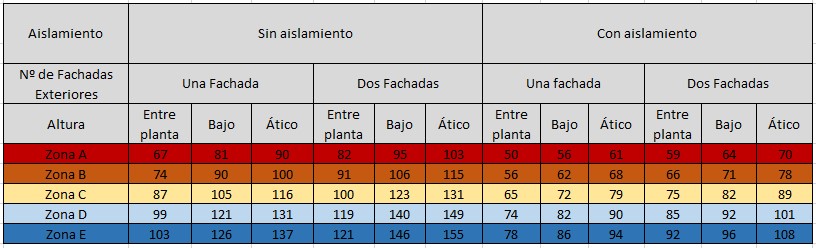

Para calcular la potencia necesaria en cada estancia, primero identificaremos la vivienda a calcular la calefacción según todas las variables nombradas anteriormente en la siguiente tabla donde se relaciona el nivel de aislamiento, el numero de fachadas,al altura a la que esta la vivienda y por ultimo la zona .
Para España según el mapa que tenemos mas arriba esta es la tabla para obtener el coeficiente
Según el nivel de aislamiento, el numero de fachadas,al altura a la que esta la vivienda y por ultimo la zona obtendremos ese coeficiente C que como vemos varia entre 67 y 155) y que nos intenta englobar todas las posibles perdidas de las diferentes estancias de la vivienda
Para saber los Watios necesarias por metro cuadrado para un estancia multiplicamos los metros por el coeficiente para conocer las necesidades de cada estancia.
Potencia necesaria (W)=Factor de corrección x M² de la estancia
Una vez sabemos la potencia que necesitamos para cada estancia, debemos acceder a la ficha técnica del tipo de radiador que queremos instalar para saber el número de elementos necesarios para conseguir la temperatura óptima en la estancia.
número de elementos necesarios=Potencia necesaria (W)/ emisión térmica del radiador
Por ejemplo, si nos vamos a uno de los fabricante mas conocidos Ferolli , uno de los más vendidos y que mejor rendimiento da en todo tipo de viviendas,si tomamos como referencia el Modelo Europa si accedemos a su ficha técnica podemos ver que emisión térmica del radiador a 50º (ΔT = 50º) es de 119,8W por elemento
Con el valor obtenido de la potencia necesaria por cada estancia obtenido en el primer paso , si la dividiremos por la potencia de cada elemento de radiador , es decir la emisión térmica del radiador a 50º (ΔT = 50º), obtendremos el número aproximado de elementos necesarios para cada estancia
.
Si consideramos que el factor es demasiado alcista el de considerar como referencia la emisión térmica del radiador a 50º (ΔT = 50º) dado que el fabricante también nos ofrece otro dato podemos considerar como coeficiente de corrección la emisión térmica del radiador a 60º(ΔT = 60º) lo cual si duda nos dará un radiador de menores dimensiones
Por ejemplo si necesitamos calentar una estancia con una potencia de 862 W y elegimos el modelo Europa tenemos la siguientes casuisticas:
- Si consideramos la emisión térmica del radiador a 50º (ΔT = 50º) que es de 119,8W la ecuación nos quedara con 862 W / 119,8 W = 7.25. Y este resultado siempre lo redondeamos hacia arriba, así que nos quedará un radiador Europa de 8 elementos para calentar esta estancia.
- Si consideramos la emisión térmica del radiador a 60º (ΔT = 60º) que es de 119,8W la ecuación nos quedara con 862 W / 152,3 W = 5.6. Y este resultado siempre lo redondeamos hacia arriba, así que nos quedará un radiador Europa de 6 elementos para calentar esta estancia, es decir justo el radiador de referencia de esta marca de 6 elementos , que es por cierto el mas usual en dormitorios o estudios de un tamaño medio.
Regulación de los radiadores
Dentro de los accesorios existen múltiples opciones interesantes e para reducir consumo al máximo mediante el control del calor, como son las válvulas termostáticas y los cabezales electrónicos.
En este sentido para controlar el uso de los radiadores y la caldera, los termostatos o cronotermostatos( son programables) y hay varias opciones: con cable, por radiofrecuencia, wifi. Entre estas opciones destacan los cronotermostato Wifi con el que se puede controlar nuestra sistema de calefacción desde el móvil o tablet.

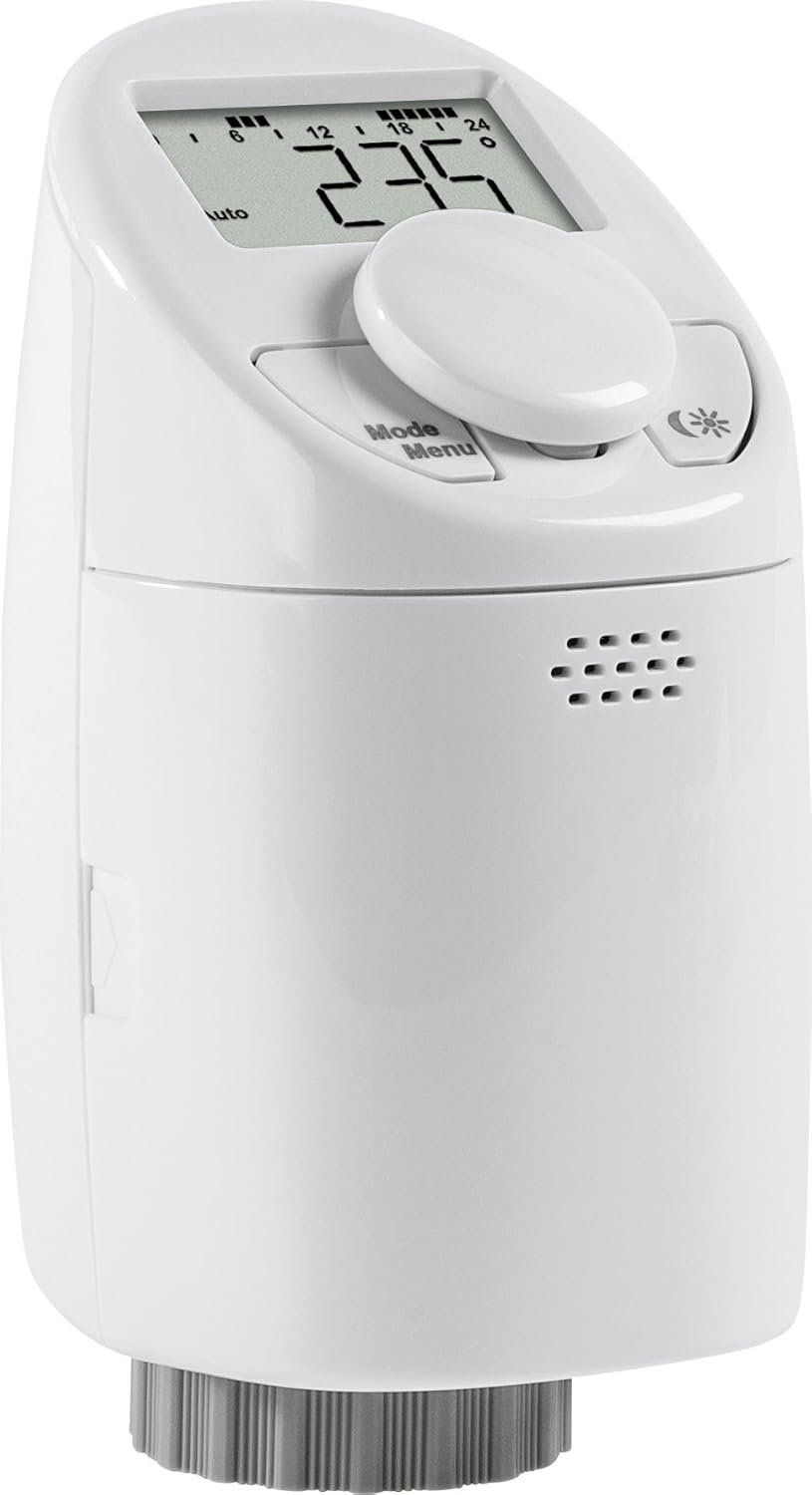

Si busca algo económico, de sencillo manejo y con un funcionamiento fiable, un modelos a tener en cuenta es el modelo eQ-3 141227C1 CC-RT-M-TFC pues pude permite un ajuste exacto de la temperatura y la regulación de la temperatura ambiente. Es fácil de instalar sin drenar agua, la necesidad de herramientas especiales o intervenir en el sistema de calefacción pues se enrosca directamente sobre la llave manual.
Ee apto para la mayoría de los fabricantes de válvulas populares como Heimeier, MNG, Honeywell Braukmann, Oventrop, Schlösser, Comap, Valf Sanayii, Idmar, Jaga, Junkers, Pegler, R.B.M., Watts (no incluye adaptador para Danfoss RA, RAV y RAVL).
Ademas esta listo listo para su uso gracias a la programación predefinida, protección de función con protección de los niños y bloqueo de funcionamiento y no necesita alimentación exterior ( se alimenta con dos pilas AAA).
