Cómo construir un banco de energía con supercondensadores.


Recientemente se ha introducido en el mercado los «supercondensadores» o lo que es lo mismo condensadores de gran capacidad pero que mantienen prácticamente el mismo factor de forma que los condensadores electrolíticos que estamos acostumbrados a usar en electronica .

Un aspecto muy diferenciador  de esta nueva tecnología  es que gracias a esta se puede  almacenar energía sin reacciones químicas , lo cual permite que los súpercondensadores se carguen y descarguen mucho más rápido que las baterías y debido a ello  no sufren el desgaste causado por las reacciones químicas, también durando mucho más tiempo (como sabemos a diferencia de los condensadores ordinarios, las baterías almacenan energía en una reacción química, y debido a esto, los iones se insertan realmente en la estructura atómica de un electrodo : a diferencia de un condensador, los iones simplemente “se adhieren”.)

Normalmente si  descargamos nuestra batería del coche a menudo e intentamos arrancar nuestro coche una vez más ,esto  causará más daño a la batería del coche y eventualmente  no cargará de nuevo , hasta que llegue un tiempo rodando otra vez. Sin embargo esto no es cierto para los super-condensadores: por ejemplo un condensador tradicional del tamaño de una batería de célula 18650  , tiene una capacidad de aproximadamente 20 microfaradios, pero si tomamos un supercondensador  de tamaño similar, este  puede llegar a tener una capacidad de 300 Farads lo que  significa que para la misma tensión, el supercondensador  podría en teoría almacenar hasta 15 millones de veces más energía.

 A pesar  del gran avance ,sin embargo no todo son ventajas en los condensadores pues un condensador típico de 20 microfaradios sería capaz de manejar hasta 300 voltios, mientras que un ultracondensador solo puede llegar  a soportar  2,7 voltios, lo cual significa que  si se usa un voltaje más alto, el electrolito dentro del supercondensador comienza a descomponerse  y podría por tanto llegar a destruirse: por este motivo en realidad un super-condensador tiene la capacidad de almacenar alrededor de 1.500 veces la energía de un condensador de tamaño similar.

Por todo esto los supercondensadores  aunque  el campo de aplicación es muy grande : alimentación de emergencia ideal para CMOS, RAM, VCR, radio, televisión, teléfono, instrumentos inteligentes, datos de conducción, tres ICs, relojes electrónicos, linternas LED, dispositivos inteligentes, motores de juguetes, pantalla DC, USV industrial, válvula magnética, IC, reflectores LED, etc.    deberíamos  tenemos  tener en cuenta algunas consideraciones ya comentadas antes de proceder a  usarlos.

Preparación de un supercondensador

Como hemos ya comentado los supercondensadores deben  ser cargados SIEMPRE con circuitos de carga balanceadas pues sin estos corremos el riesgo de destruirlos .No obstante si piensa que son complejos no es así puesto que  estos, circuitos son asequibles de bajo costo  , sencillos ( en realidad hablamos de  un simple circuito de conmutación que no deja pasar la tensión de carga al condensador por encima del umbral )  y  son  muy fáciles de instalar pues van encima de cada condensador ya que están diseñadas con la misma forma para colocar estos justo encima y dar continuidad eléctrica ( y carga ) al conjunto

Por ejemplo si conectamos 5 supercondensadores en serie a 12v  el  voltaje no se dividirá por igual entre los diferentes terminales de los condensadores (2.2V),lo cual ya no está dando una pista de sus limitaciones especialmente a la hora de cargarlos puesto que en caso de asociación serie ,  hasta que cada supercondensador esté completamente cargado,  el voltaje en los extremos de cada condensador subirá y bajará casi como en vumetro de leds precisamente :es precisamente esta la razón  por la que  debemos usar un circuito de protección que proteja los condensadores labor que realizan las placas balanceadoras las cuales mantiene el voltaje entre los condensadores entre 2.7V o menos , es decir los mantiene en  la zona segura de funcionamiento segura cortando la tensión de carga cuando se supera ese valor protegiendo así de este modo al supercondensador

Estas placas por tanto nos descargan de un  trabajo tedioso  pues para cargar un simple condensador de 2.7V 500F   con 2.4 v de forma segura sin usar una placa balanceadora deberíamos conectar un voltímetro y un amperímetro simultáneamente durante unos 30 minutos para llegar casi a los 2V con una intensidad de unos 0.19Amp controlando en cada  momento que no se supere  el umbral . Una vez cargado aunque baje la tensión estos se comportan manteniendo la corriente casi invariable



Vamos a ver como calcular la capacidad  resultante de la asociación mas tipica de 5 supercondensadores

  • En el caso de dos condensadores serie sabemos que esta es la capacidad resultante  es  1/c= 1/c1+ 1/c2

Por tanto la capacidad resultante será : 1/Cfinal= 1/500+ 1/500  =>  Cfinal =250F

Asimismo  las tensión final es el sumatorio de las parciales:V=V1+v2

Es decir  V= 2.7 +2.7 =5.4V

  • En el caso de  tres  condensadores serie sabemos que esta es la capacidad resultante  es

      1/c=1/c1+1/c2+1/c3    lo que da  Cfinal=  166.67F

        Asimismo  las tensión final es el sumatorio de las parciales:    3x 2.7V 500F =8.1v

  • En el caso de cuatro condensadores serie  1/c=1/c1+1/c2+1/c3 +1/c4

Por tanto la capacidad resultante será Cfinal=125F

Asimismo  las tensión final es el sumatorio de las parciales:4 x 2.7V 500F =10.8V

  • Finalmente en el caso de cinco condensadores serie 1/c=1/c1+1/c2+1/c3 +1/c4+1/c5

Por tanto la capacidad resultante será Cfinal=100F

Asimismo  las tensión final es el sumatorio de las parciales  5* 2.7V 500F =13.5V , que es justo el valor que queremos llegar











Calculo final

En el calculo anterior de  5 supercondensadores serie  obtuvimos  una tensión útil de 13.5V d3l conjunto   pero con una capacidad final  muy mermada de 100F  así que para aumentarla  si tomamos dos agrupaciones de 5  condensadores en serie  en  paralelo la  capacidad aumentará manteniéndose la tensión final;





La  capacidad  de este conjunto  aumenta justo el doble tal y como nos dicen los cálculos

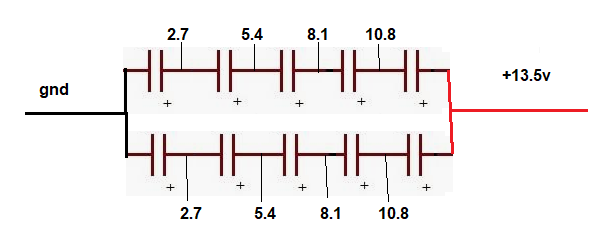

          1/cfinal= 1/c1+1/c2+1/c3 +1/c4+1/c5 + 1/c6+1/c7+1/c8 +1/c9+1/c10  =>

         1/cfinal= 1/500+1/500+1/500 +1/500+1/500 + 1/500+1/500+1/500 +1/500+1/500 =>

          cfinal=200F

Asimismo  las tensión final es el sumatorio de las parciales de una agrupación al estar ambas en paralelo

Es decir  V= 10 x 2.7V = 13.5V

En resumen    tenemos  con ambas agrupaciones  un supercondensador equivalente   de 3.5V 200F



Como C=As/V ( AS=Amperios por segundo) , entonces AS=C+V,

 AS= 200F x 13.5V =2700 Amp/seg

Vemos   que para nuestra agrupación  serie y paralelo de 10 supercondensadores  obtenemos pues  una capacidad en AS  de 2700 Amp/seg



Por otro lado como la capacidad de un acumlador normalmente se mide en  unidades  de tiempo (AH= Amperios hora)  como AH =AS/3600s

C (en Amphora) =2700 (enAmp/seg)   /3600= 0.75Ah

Vemos   que para nuestra agrupación de 10 supercondensadores  una capacidad en AH de 0.75AH  que sería la capacidad de esta agrupación , lo cual  nos hace ver en números  que con estas agrupaciones siguiendo estas fórmulas ya comentadas  necesitamos bastantes elementos (  por ejemplo  para obtener un powerbank de 15AH necesitaríamos  unos 200 supercondensadores de 2.7V 500nf)

Una vez hecho los cálculos  llega el momento de construir el  banco de supercondensadores , para  lo cual lo primero es soldar los condensadores a las placas de  protección respetando escrupulosamente la  polaridad  .

Ya montados los módulos de condensador con las placas toca interconectar estos   para obtener  los 0.75AH    . Debemos   tener en cuenta ,dada la corriente que debe pasar por estos cables  que deberemos hacer   la interconexión   con cables  de cobre   de cierto espesor . En este sentido como un cable de 1.1mm soporta  unos 99 Amp en alterna  lo ideal es usar varios cable juntos para que no haya problemas   de calentamiento de estos

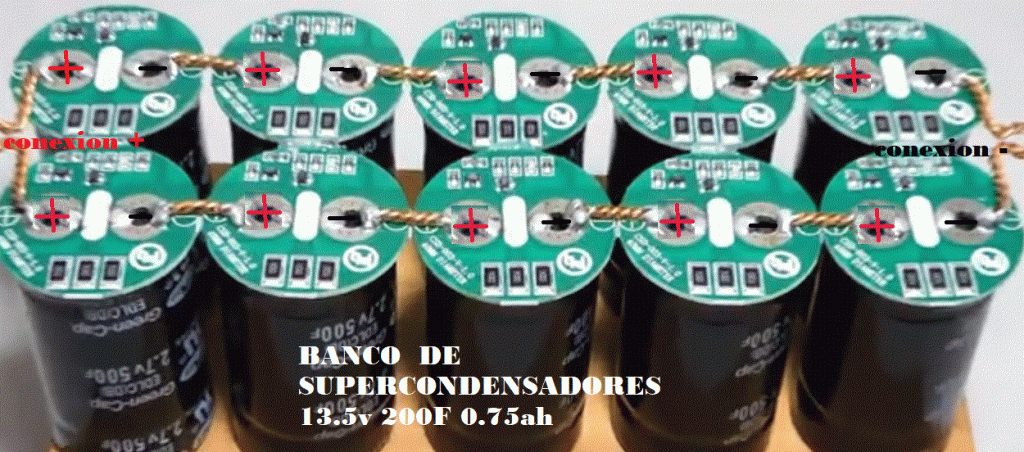

Este es el resultado final del montaje





Medición  de corriente  y tensión de carga

La mejor manera de monitorear la carga de  un acumulador o una  la agrupación de supercondensadores es usar  un medidor multifuncional de panel , pero !atención !  , porque este debe ser especial  para  corriente continua, lo cual será claramente evidente cuando  sea necesario un shut  que deberemos conectar en serie con la carga  (en nuestro caso el banco de supercondensadores)

Normalmente en estos medidores  el shunt se conecta  en  el polo negativo en serie con la carga   en el que precisamente  en ambos extremos  conectaremos  los hilos de medición  siguiendo el esquema siguiente

Este tipo de multímetros  DC 4 en 1  suelen tener  una precisión de medición de grado 1.0, combinando  la medición de voltaje, corriente, potencia y energía en un combo, súper compacto y liviano que puede ser portátil y fácil de usar.   También  suelen  tener una  función de alarma mostrando el voltaje parpadeando  la luz de fondo  simultáneamente si el voltaje va más allá del umbral de alarma   que se puede establecer si es necesario( el rango va desde   6 a los 90v ).

Además estos instrumentos almacenan automáticamente los datos de  la última prueba de modo que  cuando se  apagan  el valor energético se puede restablecer por una pulsación corta el botón de función en segundos.

En  concreto este medidor, puede medir voltios, amperios, vatios y energía individualmente contando con un shunt de 100 A / 75 mV, adecuada para mediciones de gran alcance . Cuenta  con una pantalla Digital Súper Grande de  51x30mm de  LCD azul para mostrar la tensión, corriente, potencia y la energía.  Con este medidor, puede medir voltaje 6.5V – 100V DC, amperios 0.0A – 100A y vatios 0.0w – 10Kw.





Si tiene dudas sobre su uso en este video podemos ver el medidor   en funcionamiento  usando precisamente  est  para monitorizar la carga de nuestro conjunto de 10 supercondensadores



Conclusión

Realmente ya hemos visto como montar  los supercondensadores  para fabricar  un banco de energía de supercondensadores  para uso doméstico utilizando  placas de protección  para ensamblar los condensadores   de 2.7V 500F  montados en una combinación mixta de serie y en paralelo de forma segura.

El valor total de la capacidad de los  10 supercaps resultante de es  de 13.5V ,como hemos calculado es de 200F  que traducido a Ampx hora es de  0.75AH .siendo e tiempo de carga promedio para este paquete de unos 8 minutos  utilizando un  cargador lento  comercial  tradicional  de  batería del automóvil.

No nos cansaremos de repetir que las placas de carga son imprescindibles  porque  protegen los condensadores de daños por sobretensión.



Finalmente  en este video podemos ver el montaje de este conjunto   y su utilización practica







Como reparar un mini altavoz


Los años 80 marcaron todo un hito en cuanto a movilidad en el mundo de la tecnología de consumo. ¿Quién no recuerda esos primeros  wolkman   , los potentes radiocassete alimentados a pilas   o  incluso las  primeras televisiones portátiles? Pues en efecto  gracias a la miniaturización de la electrónica  ,la  optimización de los diseños y a la mejora del   consumo eléctrico,   por fin  fue posible  dar movilidad a la electrónica domestica  para disfrutar de esta en cualquier zona o  lugar

En efecto puede parecer anacrónico echarnos 40 años atrás pues hoy en dia  el  panorama ,como sin duda amigo lector sin duda conocerá , es bien distinto pues  usamos  smartphone , tablets, ordenadores  o incluso TV inteligentes   para escuchar nuestra música favorita  con una calidad incluso similar a  los altos estándares HIFI   que tan de moda se pusieron en  aquellos tiempos . No obstante a pesar de   todo estos nuevos dispositivos ,  no significa que no podamos contar con altavoces portátiles de calidad de todos los tamaños o funciones que se nos puedan ocurrir,  pues sin duda la tecnología  ha avanzado   y mucho también en esta cuestión  ya  que tenemos que entender que existen tantas formas distintas de disfrutar de una buena sesión musical como de personas hay en este planeta por lo que habrá personas que  quieran un altavoz pequeño y sencillo para disfrutar de su música de la forma más cómoda y simple, y, en el otro extremo, habrá quien prefiera una bestia ostentosa con la que ambientar una gran fiesta, incluso a golpe de voz gracias a un micrófono. Ademas  tampoco debemos olvidar a los amantes de los efectos de luz o a los puristas de lo estético.





Muchas firmas se animan a lanzar multitud de altavoces portátiles al mercado dentro de todo tipo de rango de precios, calidades y enfoques, así que no está de más dar una visión genérica  para    ver el interior de uno de los altavoces más difundidos  procedentes del mercado oriental   ( y que podemos encontrar ahora mismo en Amazon ) , de modo que a  cuando deje de funcionar  dado su bajo coste  antes de desacharlo  podamos  intentar repararlo

El modelo que vamos  a ver  es el  MusicMan MA 3431  que cuenta con un amplificador de estéreo 3w x2 RMS, lector de unidad flash USB y Micro SD TF (hasta 32GB). También cuenta con radio FM estéreo una  entrada de  Line-in/AUX  mediante in jack de(3,5 mm/analógico

Para funcionar el MusicMan MA 3431 cuenta con una batería de litio de  600 mAh que en teoría debería ofrecernos  un  ttiempo de reproducción  de unas ~ 6 horas  con un tempo de carga de  unas ~ 4 horas  a  traves de un conector  de 5v DC

Por supuesto ,como otros productos orientales ,  este popular modelo lo veremos en un sinfín de marcas  ( y por supuesto colores) pero  tanto el armazón de aluminio , como la electrónica del interior son las mimas







Este  reproductor  suele funcionar bastante bien ,pero   con el uso  hay partes  que poco  a poco dejaran de responder  como son la batería , el conector de  carga , el circuito de carga de la batería, el interruptor de encendido y por supuesto  en ultima instancia la placa de control o los altavoces.

Si el reproductor  ya ha pasado la garantía , y  no nos funciona o se apaga a los pocos minutos con la batería recién cargada es sinónimo  de problemas en  la alimentación a la placa ,para lo cual se hace necesario desmontarlo  para averiguar el motivo del problema

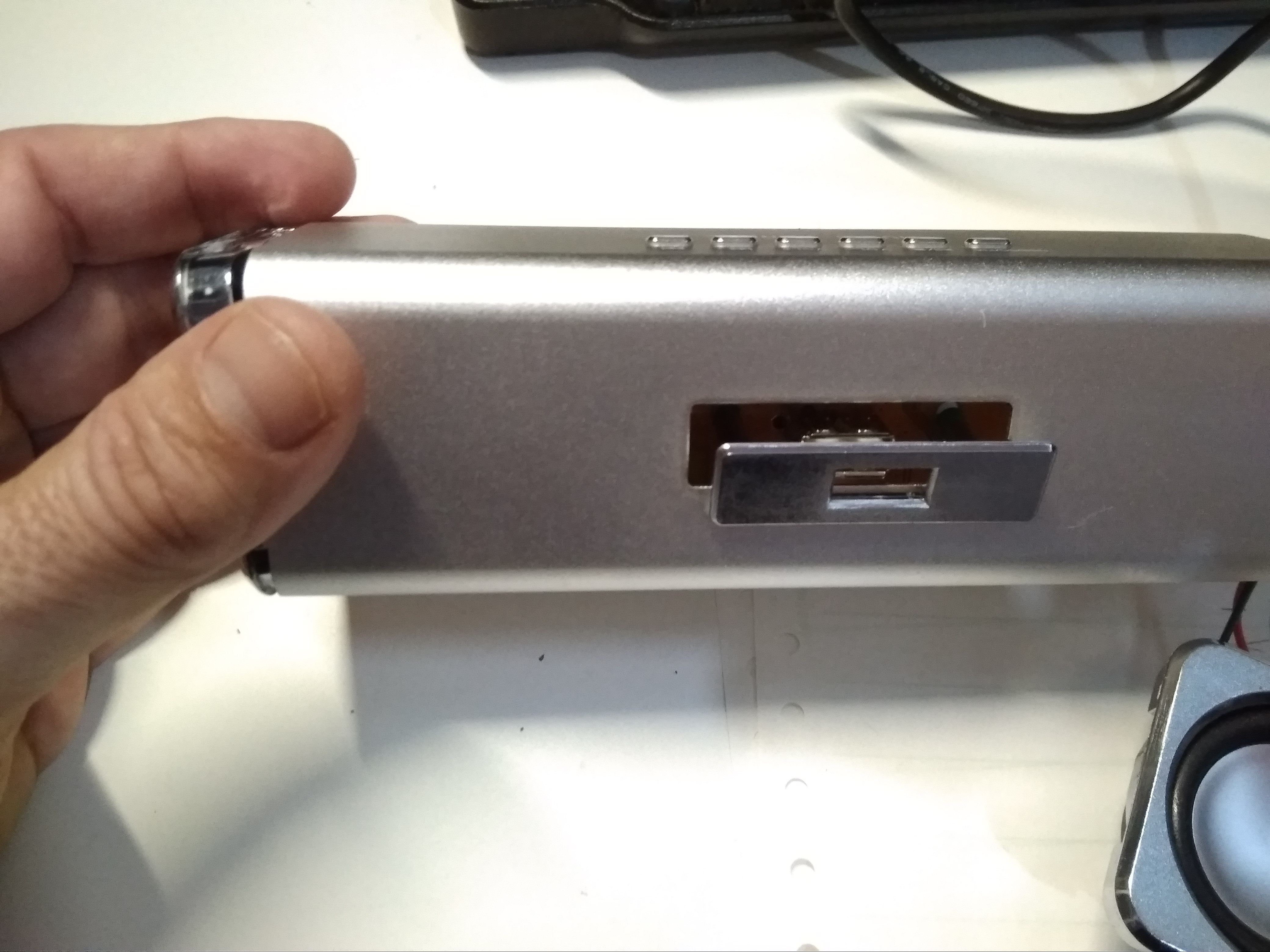

En primer lugar soltaremos los altavoces de los lados  que van a presión ( utilice una herramienta de plástico de las usadas para desmontar los móviles)  y acto seguido nos toca desmontar la placa madre , la cual , como podemos ver en la imagen de abajo ,  va sujeta simplemente con dos tornillos



Para quitar  estos , en el lado  del plástico del testigo  de carga quitaremos la pegatina  que oculta las cabezas de esos  dos tornillos y  ya podemos proceder a  aflojar  estos  , lo cual hará que se suelte el embellecedor del conector USB de la cara opuesta.

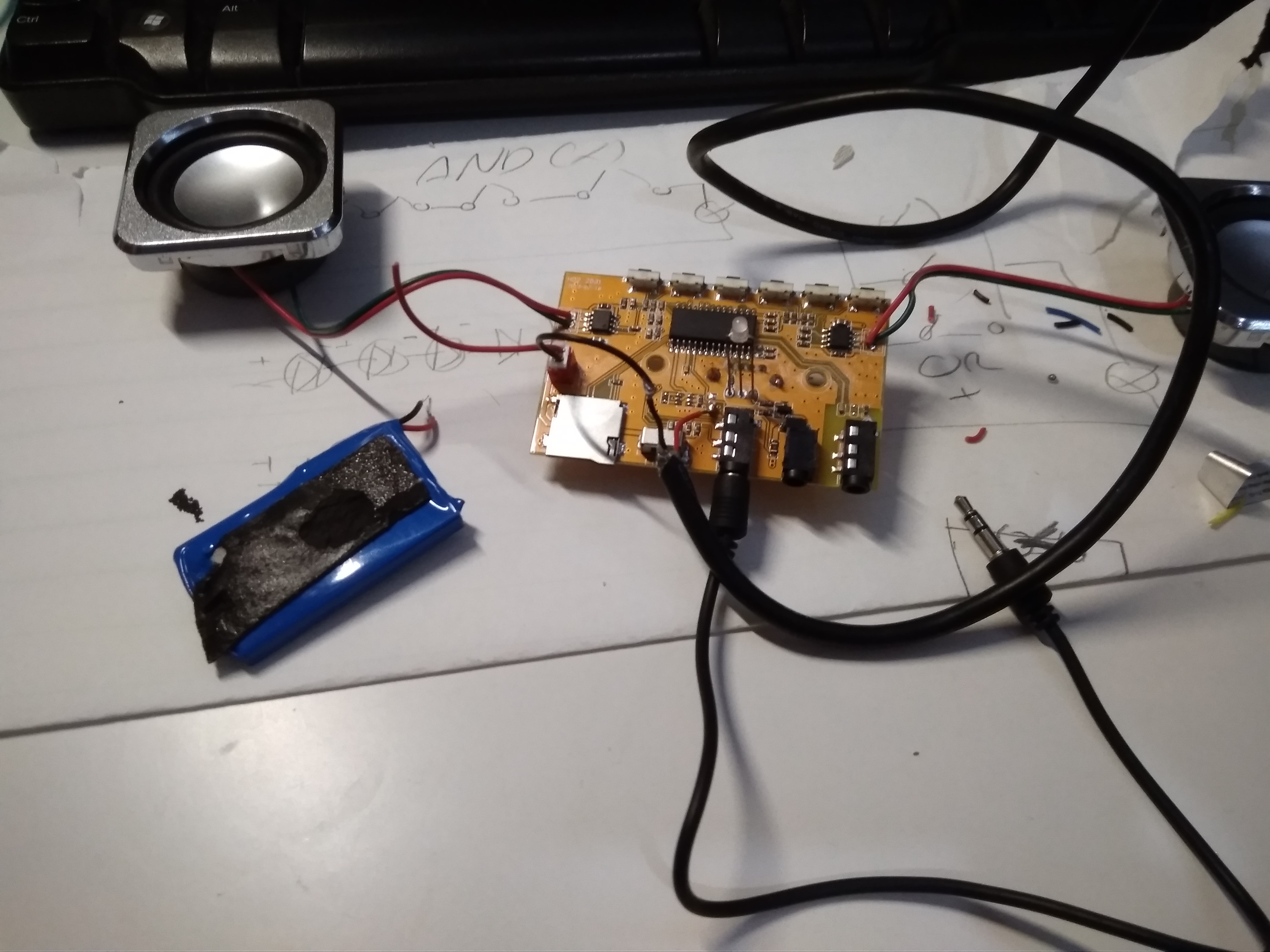

Ahora  ya tenemos la placa con los dos altavoces   y la batería que despegaremos del armazón .

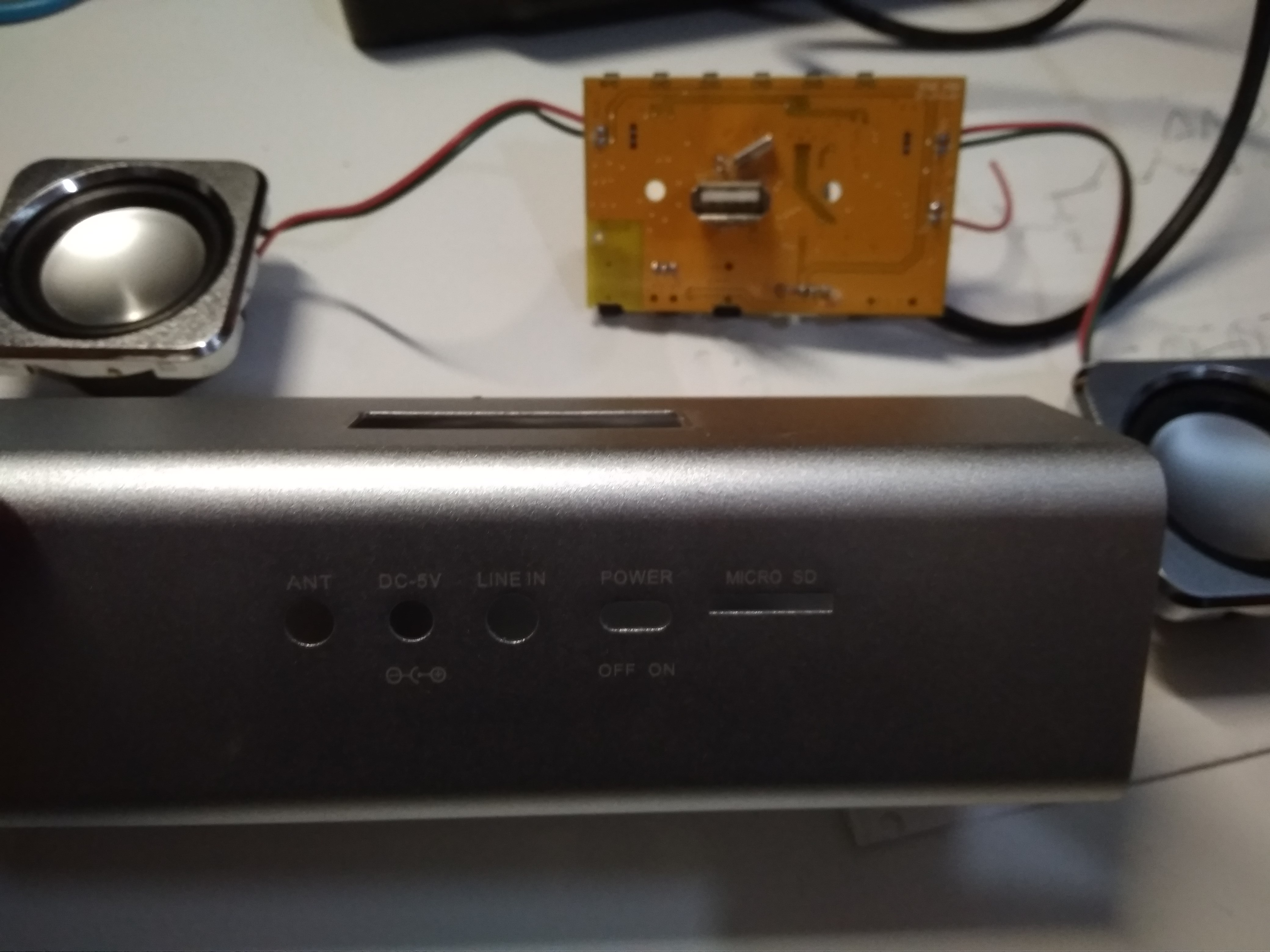

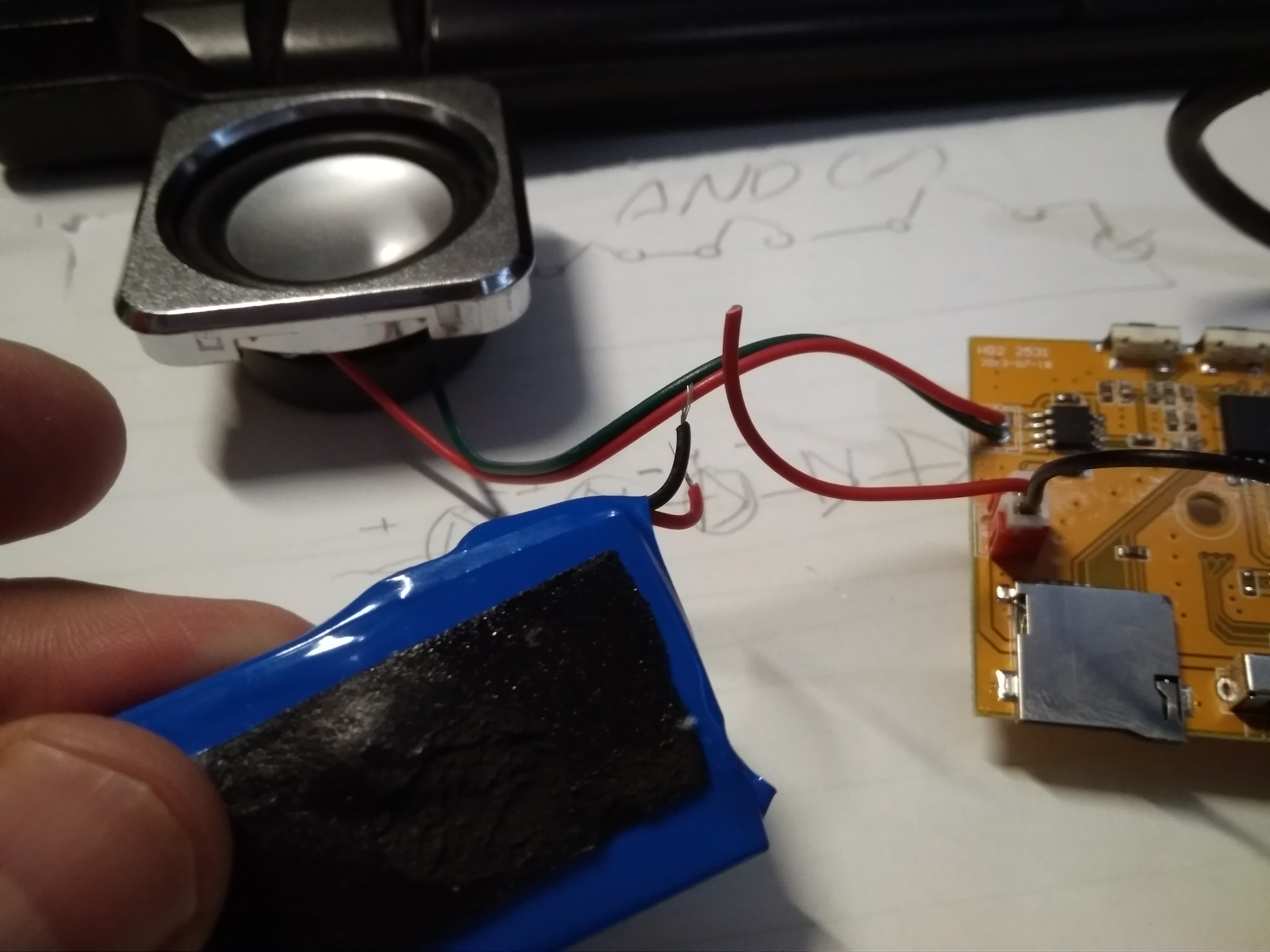

En la placa se observan claramente  ,los pulsadores de control en el extremo superior . Es de destacar  también a  ambos lados de la placa  los dos pequeños amplificadores de audio junto     con las conexiones de los dos altavoces . El conjunto se completa  con el circuito de audio en el centro   y abajo junto los jack el circuito de carga de la batería

En primer lugar  mediremos con un polímetro en los extremo de  la batería , lo cual en este caso  nos da unos 4.06V , lo cual  debería ser suficiente para que reaccionar el circuito por lo que lo siguiente a revisar es el interruptor general  que esta cerca del lector de microsd.

Si el circuito sigue sin responder, otra opción interesante es descartar la batería ,  por si esta  no tuviese  suficiente carga, Para ello,  podemos intentar  alimentar  con una fuente de laboratorio  a través del propio conector de la batería  a ver si reacciona el circuito.

En caso afirmativo ya sabe que probablemente sea la batería y/o el propio circuito  de carga , por lo que podría  añadir una nueva  batería ( no olvide respetar la polaridad) , pero otra opción mas barata y que mejorara las prestaciones es optar por una powerbank , por lo que si lo desea puede  realizar una sencilla modificación

Tanto si no desea cambiar la batería como si  confirma que falla el  circuito de carga o el propio de alimentación , una opción si no necesitamos alimentarlo con la batería interna   es «hackear»  la  propia placa  para alimentarlo directamente con 5V DC ,  lo cual por cierto dada su diseño no era posible ( es decir no permite reproducir música y ademas cargar la batería)

Para esta pequeña modificación podríamos usar un conector micro usb y fijarlos a la caracas  , pero es mucho mas sencillo optar por un cable usb reciclado al que cortaremos por el otro extremo s de modo que solo queden los cables  rojo  y negro

En la placa  tomaremos el cable negro del conector de la batería    al cable negro del cable USB   para  la alimentación exterior

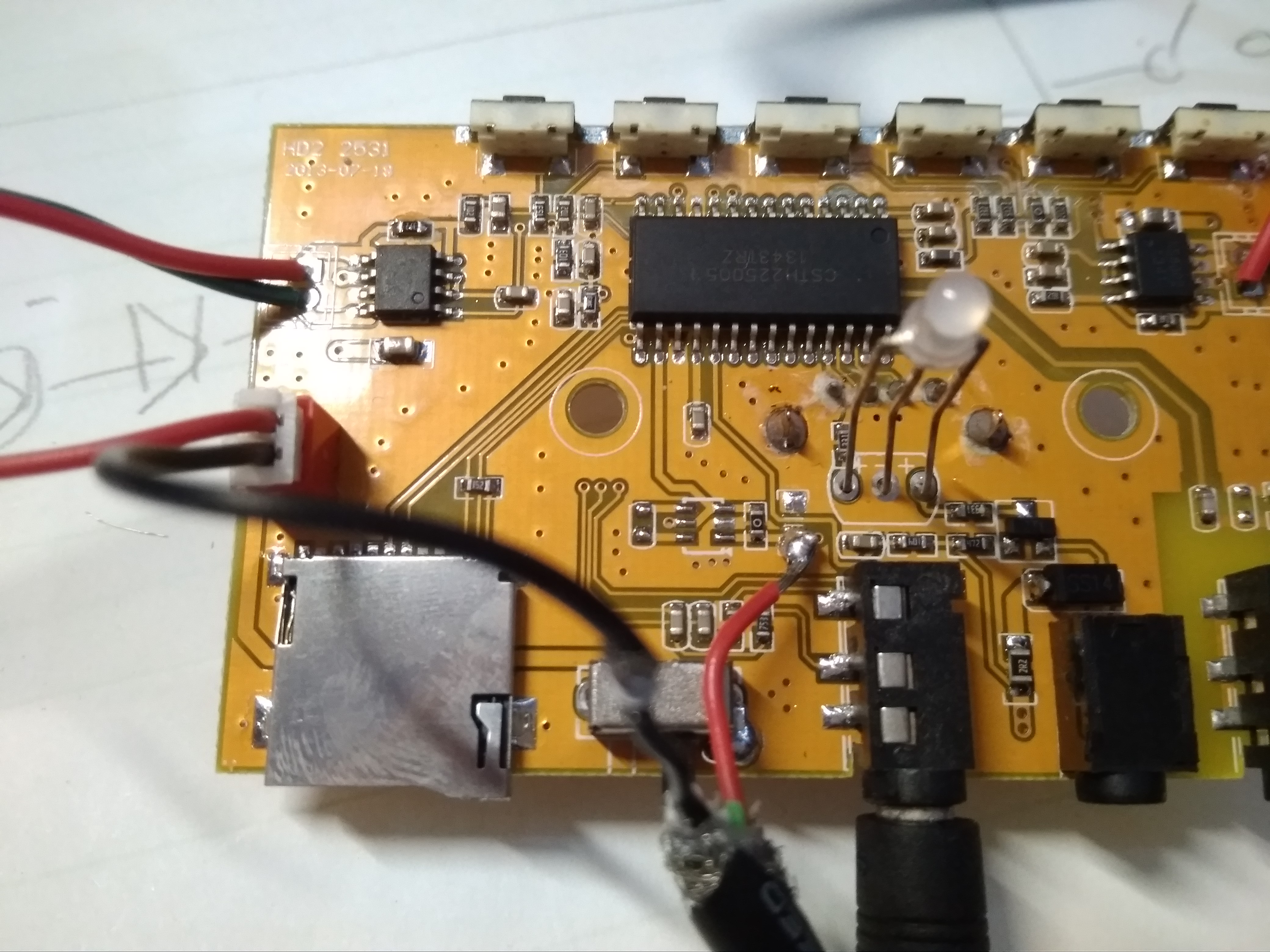

En cuanto al punto de entrada de +5V , este  se ha obtenido  por ingeniería  inversa   y esta justo a la salida del circuito de carga a la izquierda del led indicador de carga  y unos mm  por debajo  como se puede ver en la imagen  , y que conectaremos  al cable rojo del cable USB para  la alimentación exterior.





Con esta  pequeña  modificación usando un cable usb para alimentar el reproductor  toca probarlo enchufando este nuevo cable a una fuente de 5v  con salida USB





Comprobado el funcionamiento  toca volver a montar la placa en el centro de la carcasa de aluminio

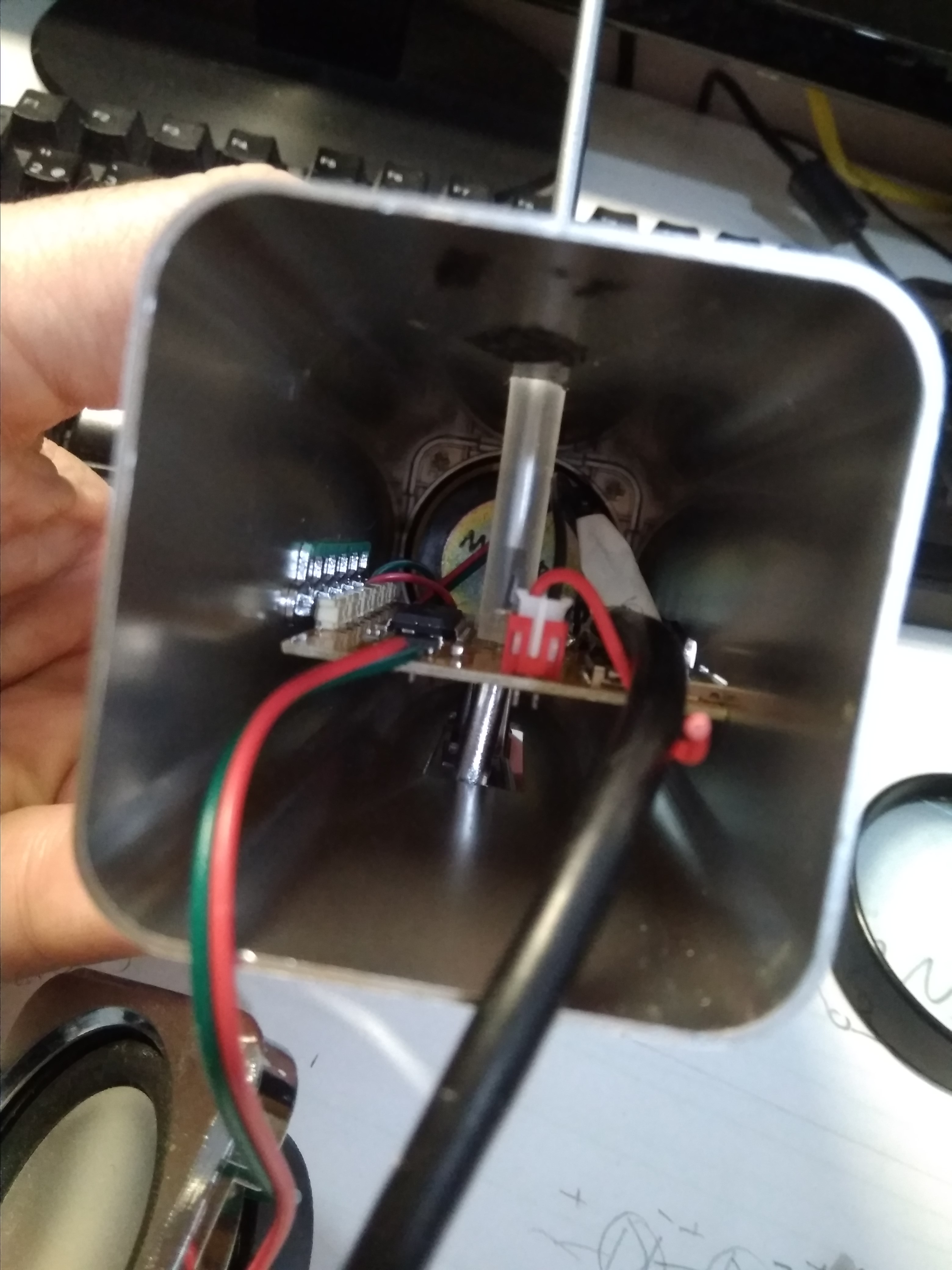

Una vez coloquemos uno los altavoces observaremos  que necesitamos un agujero donde pueda pasar el nuevo cable usb de alimentación  por lo que con una lima justo  en unos de los bordes practicaremos  una pequeña canaladura para poderlo llevar al exterior .

Finalmente colocaremos el segundo altavoz  y habremos terminado de modificar este  estupendo reproductor añadiendo ademas una nueva funcionalidad   que antes su diseño  no permitía ,  pues podrá ser alimentado por powerbank   o por simples cargadores usb   de 5v  de forma indistinta

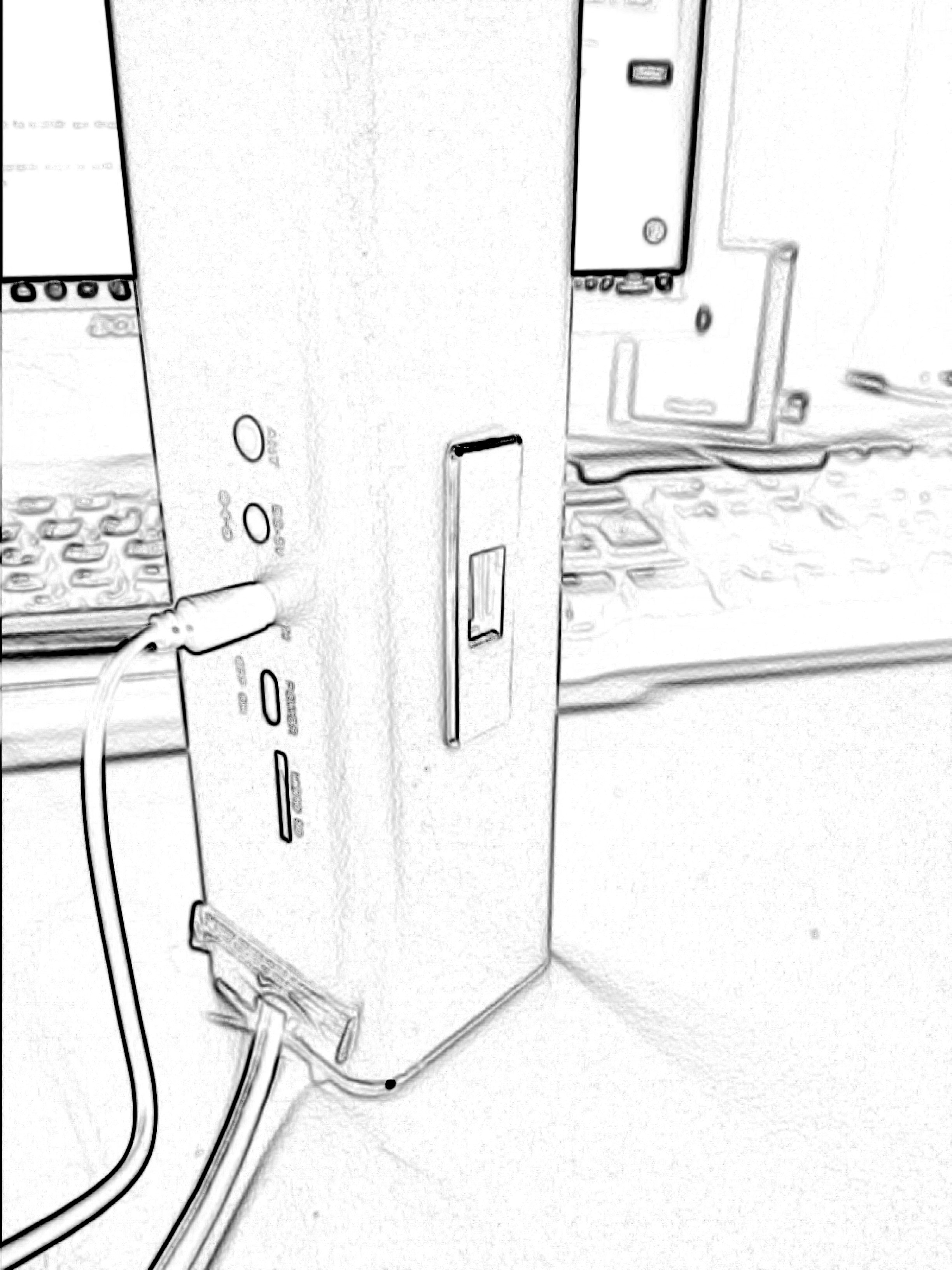

En la foto podemos  el aspecto de este MusicMan MA 343 1    tras la modificación
