Introducción

En el mundo de la reparación de televisores, la falla más común es la pérdida de imagen manteniendo el sonido. Para solucionar este problema, primero debemos entender qué tecnología tenemos entre manos. ¿Es un LCD con lámparas de cátodo frío (CCFL)? ¿Un LED con tiras perimetrales (Edge LED) o trasera (Full LED)? ¿O quizás un panel OLED que no requiere luz de fondo?

En la actualidad, la mayoría de los televisores que entran al taller no son LCDs de lámparas antiguos, sino Smart TVs con retroiluminación LED. Aunque esta tecnología es más eficiente, tiene un punto débil crítico: el calor. Los LEDs de potencia, especialmente en configuraciones Edge LED (laterales) o Direct LED (traseros), trabajan a altas temperaturas y, cuando uno solo falla, la estética de la imagen se arruina. En esta actualización de soloelectronicos, nos enfocamos en detectar el origen de esas sombras y líneas verticales que tanto molestan al usuario.

La gran evolucion de la retroiluminación

Entender la evolución desde los transistores TFT hasta los diodos orgánicos OLED es crucial. No solo por la calidad de imagen, sino porque cada tecnología utiliza una electrónica de control distinta. En este artículo de soloelectronicos, desglosamos cómo funciona cada panel y te damos las pistas clave para diagnosticar y reparar la etapa de retroiluminación (Backlight), incluyendo trucos para engañar a las protecciones del circuito integrado y técnicas de conversión a LED para televisores antiguos.

Comparativa de Tecnologías de Visualización

• LCD y TFT LCD: Utilizan cristales líquidos que actúan como persianas. Requieren una fuente de luz externa (retroiluminación). Los modelos TFT mejoran la respuesta del píxel mediante transistores.
• LED: Son en realidad pantallas LCD, pero su luz de fondo proviene de diodos LED en lugar de tubos.
  • Edge LED: LEDs en los bordes (TVs muy delgados).
  • Direct/Full LED: LEDs distribuidos tras todo el panel (mejor contraste).
• OLED: Píxeles que emiten su propia luz. No tienen retroiluminación, lo que permite negros perfectos y un ahorro energético masivo.
• PLASMA: Utiliza celdas de gas que emiten luz al ser excitadas. Excelente contraste pero alto consumo y ya en desuso.

Averías Típicas en Paneles LED Modernos

A diferencia de los antiguos sistemas CCFL que apagaban la pantalla por completo, los fallos en tiras de LED suelen presentar síntomas visuales específicos:

1. Zonas oscuras o manchas de sombra

Si notas que una parte de la pantalla se ve más tenue que el resto, es señal de que una sección de la tira de LEDs ha dejado de iluminar. Esto ocurre habitualmente porque los diodos están conectados en serie; si uno entra en «circuito abierto», toda su rama se apaga.

2. La Línea Vertical Negra (Fallo Crítico)

Este es el síntoma más reportado. Se manifiesta como una franja oscura que recorre la pantalla de arriba a abajo.

• Causa: En los televisores de gran formato, suele haber LEDs de alta potencia situados en la parte superior o inferior. Cuando uno de estos diodos se quema, el difusor de luz no puede cubrir ese «hueco», proyectando una sombra vertical perfecta hacia el centro del panel.
• El efecto «dominó»: A menudo, el driver LED detecta el fallo y aumenta el voltaje para compensar, lo que acaba quemando los diodos adyacentes si no se repara a tiempo.

Pistas para la Reparación en el Taller

Localización del LED defectuoso

Para encontrar el culpable sin necesidad de desarmar todo el panel (lo cual es arriesgado por la fragilidad del cristal líquido), puedes usar un probador de tiras LED (LED Tester).

1. Desconecta el cable que va de la fuente de alimentación (Power Board) a los LEDs.
2. Aplica voltaje con el probador. Si el voltaje marcado es mayor al nominal de la tira, hay un LED abierto.
3. Si la pantalla se ilumina parcialmente, podrás ver visualmente desde la parte trasera (a través de los orificios del chasis) qué sección está oscura.

¿Sustituir el LED o la tira completa?

Aunque es posible desoldar un LED individual con una estación de aire caliente, la recomendación profesional en soloelectronicos es cambiar la tira completa.

• La razón: Si un LED se ha quemado por agotamiento o calor, sus compañeros de tira han sufrido el mismo estrés térmico y fallarán pronto. Sustituir la tira entera garantiza que el cliente no vuelva a los 15 días con el mismo problema en otro punto.

Reparaciones duraderas

Reparar la retroiluminación de un TV moderno requiere manos firmes y mucha limpieza, ya que cualquier mota de polvo entre las capas difusoras se verá como una mancha tras el montaje. La aparición de líneas verticales negras es el aviso definitivo de que el sistema de iluminación está al límite. Un buen técnico no solo cambia la tira, sino que ajusta el parámetro de «Backlight» en el menú de usuario para que los nuevos LEDs trabajen a un 70-80% de su capacidad, prolongando así la vida del televisor por muchos años más.

Reparación de pantallas LCD con Retroiluminación (Backlight)

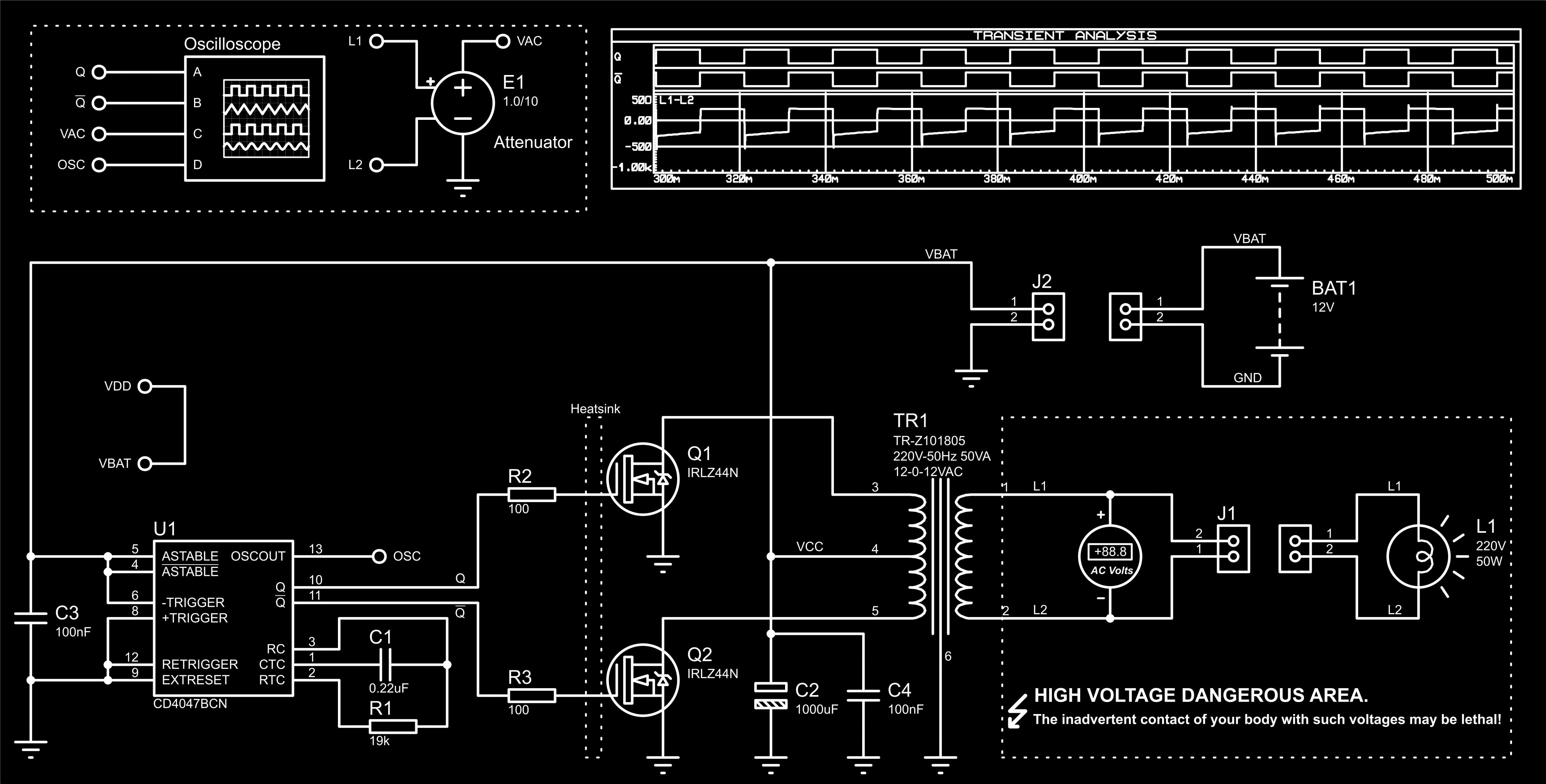

1. El Inverter en los TV LCD (Lámparas CCFL)

El Inverter es el corazón de la iluminación en TVs antiguos. Convierte los 24V de la fuente en aproximadamente 1000V (1KV) para encender las lámparas fluorescentes.

• Señales clave: Para que funcione necesita 24V, BL_ON (activación desde la Main) y BL_Current (control de brillo).
• Falla típica: El TV enciende, se ve la imagen un segundo y se apaga (el sonido sigue). Esto indica que el circuito de protección ha detectado una anomalía.

2. Pista de Reparación: Bypass de Protección

Si sospechas que el fallo es una lámpara agotada o un transformador con fugas, puedes realizar un bypass temporal para diagnóstico:

• Integrado OZ9938: Si conectas el pin 3 (Timer) a tierra, anularás la protección.
• Diagnóstico: Si al puentearlo la pantalla se mantiene encendida, busca zonas oscuras (lámpara fundida) o toca los transformadores; si uno quema más que el resto, ese transformador está en corto.

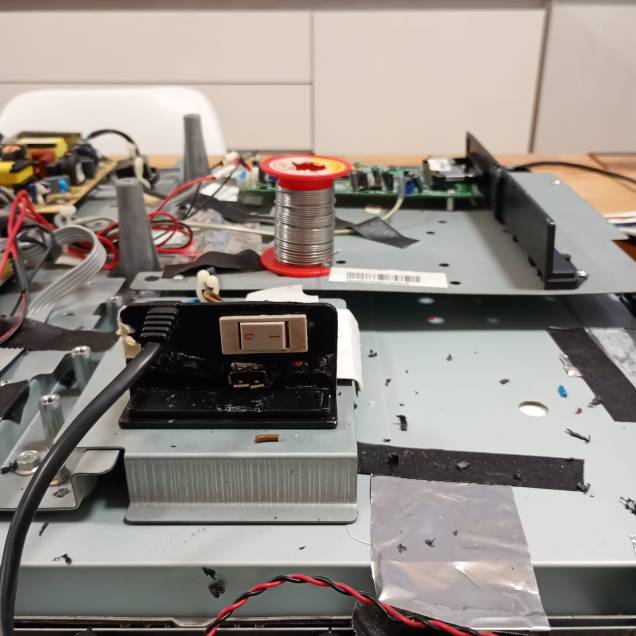

3. Modificación Económica: Conversión de CCFL a tiras LED

Debido al alto coste de repuesto de lámparas y transformadores de alta tensión, una solución rentable es eliminar el inverter y las lámparas CCFL e instalar tiras de LED SMD.

• Procedimiento: Se pegan las tiras (típicamente SMD 3528 blanco frío) en el reflector del panel.
• Alimentación: Se toman 12V directos de la fuente de poder del televisor.
• Ventaja: Mayor vida útil, menor temperatura y ahorro de energía inmediato.

Conclusión Final

La reparación de retroiluminación es un arte que combina el diagnóstico electrónico puro con la creatividad. Ya sea sustituyendo un transformador de alta tensión en un inverter antiguo o migrando un panel a tecnología LED, el objetivo es siempre el mismo: evitar que un equipo funcional termine en la basura por un componente de iluminación agotado.

Recuerda siempre manejar las placas de inverter con precaución, ya que las tensiones de salida son peligrosas incluso después de apagar el equipo.

¿Te ha servido esta guía para diagnosticar tu pantalla? No te pierdas nuestro post sobre optimizar consumo fantasma de TV: 👉 [https://soloelectronicos.com/2025/06/01/optimiza-tu-tv-lcd-antigua-adios-al-consumo-fantasma-y-al-riesgo-de-averias/
