Circuito inversor simple con CD4047 y ULN2003 – Convierte 12V DC en 230V AC fácilmente


Cuando se va la luz, tener una fuente alternativa de energía puede marcar la diferencia. Este sencillo circuito inversor permite convertir una batería de 12 V DC en una salida de 230 V AC utilizando dos integrados muy comunes: CD4047 y ULN2003. Es una opción económica, didáctica y útil para alimentar pequeños dispositivos como bombillas, ventiladores o cargadores en situaciones de emergencia.

Cómo funciona el circuito

El «cerebro» del inversor es el IC CD4047, configurado como multivibrador astable. Su función es generar dos señales cuadradas de 50 Hz con una desfase de 180°, que servirán para activar alternativamente cada mitad del transformador.

Estas señales se envían al IC ULN2003, un conjunto de transistores Darlington que amplifican la corriente, permitiendo accionar los transistores de potencia o MOSFETs que manejan la carga real del transformador.

El transformador con toma central eleva la tensión de los 12 V DC de la batería hasta unos 230 V AC en la salida.
Si se desea una forma de onda más limpia, puede añadirse un condensador de filtro en paralelo con la salida.

Componentes principales

  • CD4047 – Oscilador y temporizador.
  • ULN2003 – Conjunto de transistores Darlington para conmutación.
  • Transformador con toma central – Eleva la tensión de 12 V a 230 V.
  • Resistencias y condensadores – Ajustan la frecuencia y suavizan la señal.
  • Batería de 12 V – Fuente de alimentación principal.

Montaje paso a paso

  1. Configurar el CD4047 como astable: Coloca las resistencias y condensadores indicados para que oscile a 50 Hz, generando señales cuadradas alternas en los pines 10 y 11.
  2. Conectar salidas al ULN2003: Los pines de salida del CD4047 van a las entradas del ULN2003, que amplificará la señal para controlar los transistores de potencia.
  3. Unir ULN2003 a los transistores o MOSFETs: Estos componentes serán los encargados de conmutar la corriente suministrada al transformador.
  4. Conectar el transformador: El primario con toma central se conecta a los colectores/emisores de los transistores para que transforme los 12V DC en 230V AC.
  5. Incluir filtros opcionales: Puedes añadir un condensador para suavizar la salida de AC y obtener una señal más estable.
  6. Alimentación: Conecta la batería de 12V para energizar todo el conjunto.

Ventajas del diseño

  • Bajo costo y fácil de montar (se puede montar en una placa de prototipos o comprarlo ya montado en la majoria de las tiendas online especializadas).
  • Totalmente operativo con una simple batería de 12 V.
  • Produce una salida de onda cuadrada modificada de hasta 230 V AC.
  • Ideal para proyectos educativos, experimentación o uso en pequeñas emergencias.

Una excelente opción para aprender electrónica práctica

Este inversor representa un ejercicio perfecto para estudiantes y aficionados que desean comprender el principio de conversión DC–AC sin recurrir a circuitos complejos. Su construcción permite aprender conceptos esenciales como temporización, conmutación y elevación de tensión mediante transformador. Además, puede mejorarse fácilmente añadiendo indicadores LED, protecciones o convertidores con onda senoidal pura…

Limitaciones y desventajas de este circuito

Una ventaja clara : el coste y el reducido espacio que ocupa , pero veamos algunos inconvenientes

Lo ideal es no conectar cargas superiores a 20-30 W, pues aunque si se compra en kit o ya montado el fabricante hable de 100w, el ULN2003 tiene un límite de corriente que ronda los 500 mA por salida, lo que generalmente restringe la potencia entregada a cargas muy por debajo de 100W,

Asimismo destacar el principal inconveniente de este circuito inversor con CD4047 y ULN2003 , y es que genera una señal de salida en forma de onda cuadrada o cuadrada modificada, pero no una señal senoidal pura. Esto provoca varios efectos negativos, especialmente para dispositivos sensibles, como bombillas LED:

  • Acortamiento de la vida útil de las bombillas LED: Las bombillas LED están diseñadas para funcionar con señal senoidal limpia (corriente alterna estándar). La señal cuadrada contiene armónicos y picos abruptos que pueden dañar los componentes internos de las bombillas, como los drivers electrónicos, provocando fallos prematuros o incluso quemarlas.
  • Calentamiento y parpadeo: La forma de onda no senoidal puede causar que las bombillas parpadeen o generen ruido audible, además de producir un calentamiento excesivo en los circuitos de las bombillas.
  • Limitación para aparatos electrónicos sensibles: No solo las bombillas, sino otros dispositivos que requieren una alimentación senoidal estable pueden no funcionar correctamente o dañarse (p. ej., algunos cargadores, motores, o equipos electrónicos sensibles).
  • Menor eficiencia y más ruido eléctrico: La señal cuadrada provoca más interferencias electromagnéticas y disminuye la eficiencia en la conversión de energía comparado con un inversor de onda senoidal pura.

Este tipo de circuito es adecuado para pruebas, cargas resistivas simples como bombillas incandescentes o pequeños motores sin gran sensibilidad. Para aplicaciones con bombillas LED o equipos electrónicos sensibles, se recomienda un inversor con salida de onda senoidal pura, aunque son más complejos y costosos.

Consejos y precauciones al usar este circuito inversor

  • Precaución con la alta tensión: La salida del inversor genera 230V AC, lo cual es peligroso. Siempre manipula el circuito con cuidado, preferiblemente con el equipo desconectado y con conocimiento básico de electricidad.
  • Protección del circuito: Es recomendable incluir un fusible en la línea de alimentación para proteger la batería y los componentes en caso de cortocircuitos o sobrecargas.
  • Ventilación y disipación: Los componentes que manejan potencia, como el ULN2003 y los transistores o MOSFETs conectados, deben tener disipadores para evitar sobrecalentamiento.
  • Uso de transformador adecuado: Asegúrate de usar un transformador con la potencia adecuada (mínimo 10-20W) y con toma central bien diferenciada para evitar daños.
  • Calibración de frecuencia: Ajusta el potenciómetro para obtener una frecuencia cercana a 50 Hz, logrando una salida estable y adecuada para la mayoría de cargas pequeñas.
  • Carga limitada: Este tipo de inversores es apropiado para cargas pequeñas (bombillas, ventiladores, cargadores). No es adecuado para aparatos de gran potencia o con motores que puedan dañar el circuito.
  • Filtro de salida opcional: Agregar un condensador filtro en la salida puede ayudar a suavizar la forma de onda y proteger dispositivos sensibles.
  • Revisión en protoboard: Antes de realizar un montaje final, prueba el circuito en una protoboard o placa de pruebas para verificar funcionamiento sin riesgos.
  • Conocimiento previo: Si no tienes experiencia con circuitos de corriente alterna o alta tensión, busca asesoría o realiza el proyecto con supervisión.

Como identificar los bobinados de un viejo transformador


El funcionamiento de los transformadores se basa en el fenómeno de la inducción electromagnética, cuya explicación matemática se resume en las famosas  ecuaciones de Maxwell las cuales afirman que al aplicar una fuerza electromotriz en el devanado primario o inductor, producida esta por la corriente eléctrica que lo atraviesa, se produce la inducción de un flujo magnético en el núcleo de hierro. Según la ley de Faraday, si dicho flujo magnético es variable, aparece una fuerza electromotriz en el devanado secundario o inducido. De este modo, el circuito eléctrico primario y el circuito eléctrico secundario quedan acoplados mediante un campo magnético.

La relación entre la fuerza electromotriz inductora (Ep), aplicada al devanado primario y la fuerza electromotriz inducida (Es), obtenida en el secundario, es directamente proporcional al número de espiras de los devanados primario (Np) y secundario (Ns)


La tensión inducida en el devanado secundario depende directamente de la relación entre el número de espiras del devanado primario y secundario y de la tensión del devanado primario. Dicha relación se denomina relación de transformación (m) y  depende de los números de vueltas que tenga cada uno. Si el número de vueltas del secundario es el doble del primario, en el secundario habrá el doble de tensión que en el primario  (seria un transformador elevador  como en el caso de los transformadores de  AT).

Si usted es de los que guarda transformadores para nuevos proyectos o cualquier otro uso y desconoce  cual es su Primario  o Secundario   realmente no es demasiado complicado averiguarlo sin ningún tipo de medición previa , de forma segura y rápida . Por supuesto además también usando un polímero podrá  averiguar mas cosas .

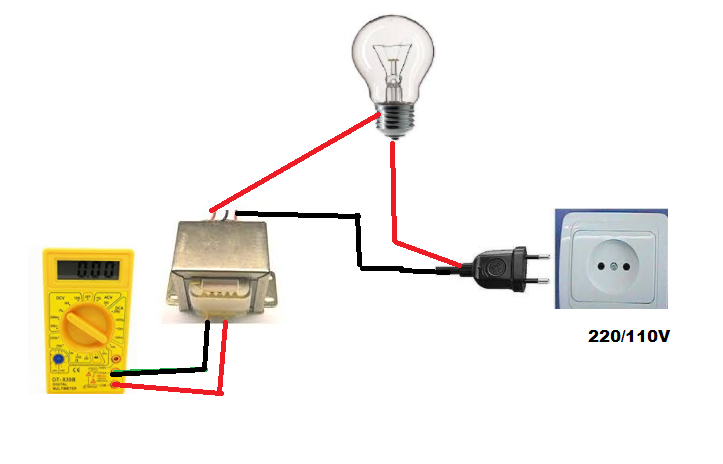

Para el test  usaremos una configuración  con una bombilla incandescente o halógena  en serie con uno de los bobinados

Como no sabemos cual es el primario o cual es el secundario podemos probar con ambos con total seguridad pues al alimentar el transformador con esta lámpara pues  esta hará de limitador de corriente en ambos bobinados  sin dañar  estos.

Como bien sabemos si colocamos la tensión de red  directamente en el secundario de un transformador lo destruiremos , pero con esta configuración  serie no pasaría nada pues simplemente el bobinado  hará de resistencia inductiva encendiéndose   la lampara prácticamente  con toda su intensidad  lo cual es un indicio de  que ese el bobinado secundario (menos vueltas  y por tanto menos resistencia   y por eso  hay mayor luminosidad en la lampara conectada en serie con el )

En caso de colocar  la tensión de red   en serie con el otro bobinado ( primario )   no pasaría tampoco nada pues simplemente el bobinado  hará de resistencia inductiva encendiéndose   la lampara  muy poco   debido al  mayor numero de vueltas por tanto mayor  resistencia   y por eso  hay mucha  menor  luminosidad en la lampara conectada en serie con el  (incuso   podemos medir el voltaje de salida en el secundario   que sera proporcional al obtenido

Resumiendo  al conectar un bobinado cualquiera   con una bombilla  pueden pasar tres cosas:

  • Si el transformador esta en cortocircuito (o posee una espira en cortocircuito): la lámpara enciende con todo su brillo.
  • Si el transformador es funcional :  la lámpara enciende muy poco  en  el caso de conectarlo en el primario  y mucho si lo conectamos al secundario  , lo cual en ambos casos nos demostrara que  el transformador estará funcionando. Ademas  en le caso de alimentar el primario si mantenemos la conexión, podremos medir las tensiones de salida en el  otro bobinado (secundario ) que lógicamente estarán por debajo de la tensión  nominal pero de todos modos e nos dará una buena aproximación  del voltaje de salida
  • Si el transformador esa abierto: no se encenderá absolutamente nada la lampara

.





montaje serie
Como  vemos ,con un poco de practica hasta se pueden identificar si los bobinados son de primario o secundario de acuerdo a la intensidad de la lámpara.

Con ese método  usando  una lámpara de unos 25 W se podrán probar  transformadores de hasta 30 W, pero con bombillas de  100 W se podrían llegar a probar transformador de hasta 1000 W.

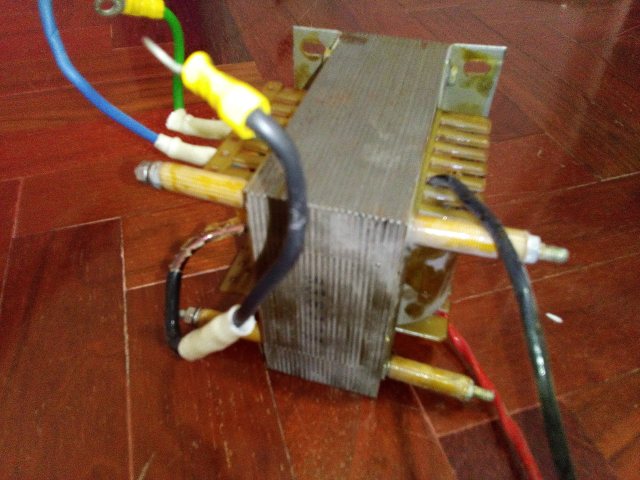

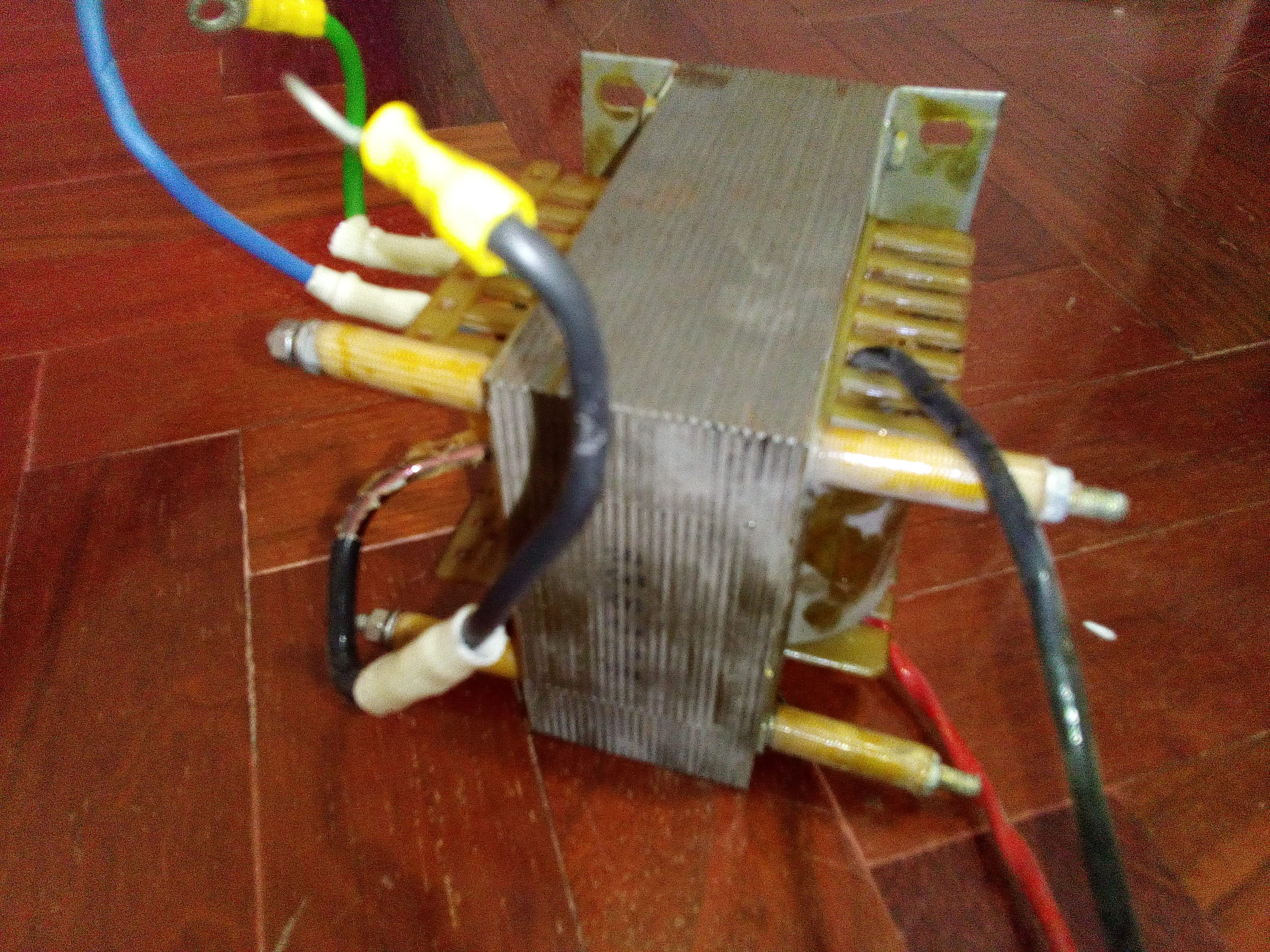

Físicamente hay algunos indicios que nos pueden  ayudar a distinguir los bobinados como por ejemplo  , la ubicación  y la separación de los terminales  , la cual  nos va a definir el tipo de bobinado:

  • Los más separados corresponden al primario (  red ) y suelen ir arriba
  • Los más juntos suelen ser la(s)  salida(s)

Asimismo , el grosor de los hilos también es un claro  identificador del bobinado:

  • El más fino : al bobinado de entrada
  •  El más grueso: el bobinado de salida

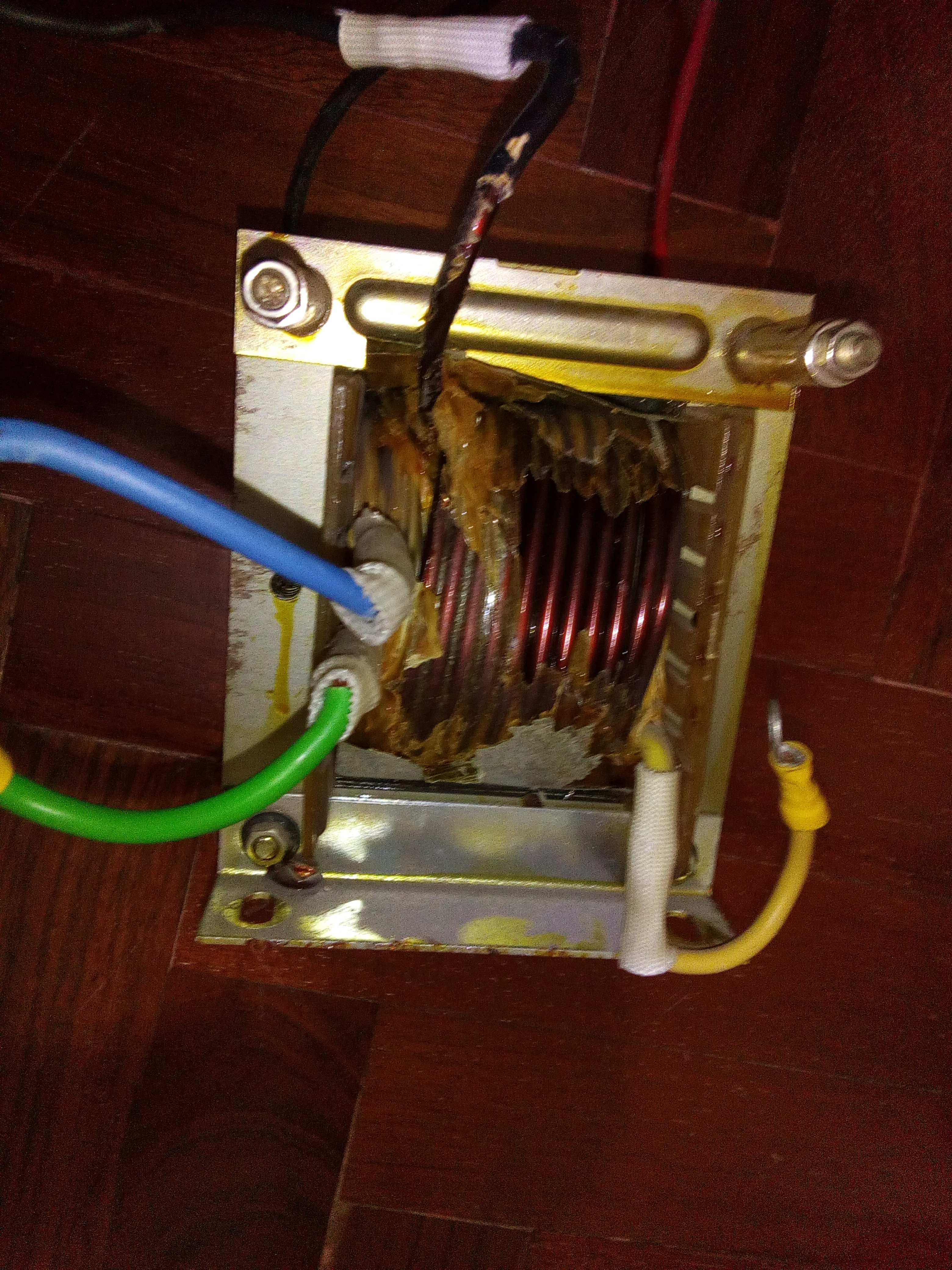

Como ejemplo  en la foto superior  claramente se aprecia la sección elevada de los bobinados lo cual es indicio que indica que corresponden  a  dos secundarios independientes divididos en dos secciones arriba y abajo.

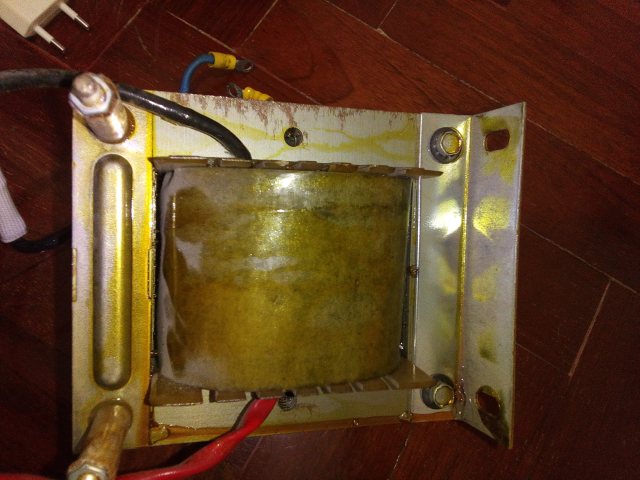

En contraposición con la foto anterior , se aprecia que la sección  de los hilos es muy inferior a la anterior  y ademas van muy separados   y en otro lado  lo cual nos da indicios de que puede ser el primario





Respecto a las medidas , como hemos visto que el numero de espiras aumenta el valor de la resistencia , si medimos con un polímetro la resistencia de los bobinados   nos puede indicar claramente cual es cada bobinado :



  • Las  resistencias más bajas son para el secundario
  • Las resistencia  mas altas son para el primario
  • Excepto para los auto-transformador  no debe  haber continuidad entre primario y secundario
  • Puede haber varios secundarios para varias tensiones interconectados o  no entre ellos





!Ojo con la tensión pues en Europa es 220V y en América suele ser 110V , lo cual significa que un transformador  diseñado para trabajar con 110V  si lo conectamos a la red de 220 V lo quemaremos!(en cuanto la  frecuencia a pesar de ser diferente  pues en Europa es de 60hz y  en     Europa   50  Hz  para  el transformador  es indiferente ese valor)

¿Como determinar  si un transformador es de 220 o 110 V sin quemarlo en la prueba ? Pues una vez determinado el  primero usaremos un segundo transformador cuya salida sea  de 110V

  • En la salida de este conectan el primario del transformador dudoso.Si el transformador dudoso es de 110VCA no pasara nada ya que estaremos alimentando un transformador de 110VCa con 110VCA y tendremos a la salida los voltajes correctos.
  • Si el transformador dudoso es de 220 VCA y lo conectamos a 110VCA tampoco pasara nada, solamente que a la salida obtendremos la mitad de la tensión nominal.
