Hasta luego, Netduino; Que vivas en nuestros corazones.


Netduino ha sido  una plataforma abierta  Open sw   basada en  Microsoft.NET Micro Framework   ,la cual por desgracia   ha quedado discontinuida ( es decir no se van a fabricar mas placas )

La  plataforma Netduino ha  sido buena con nosotros y con la comunidad pues  .NET MicroFramework  de hecho fue una incursión bienvenida para permitir el desarrollo de .NET en dispositivos integrados, y sin su inspiración no tendriamos  Meadow ( digamos la  «evolucion» de Netduino).

Desde este blog nuestras  felicitaciones para el equipo original de .NET MicroFramework, Colin, Lorenzo, y todos los demás que lo construyeron y trabajaron en él. Y el corazón de todo el ecosistema de .NET MicroFramework. GHI, Mountaineer, MikroBus, IngenuityMicro, José y la gente de NanoFramework, ( Mark, Craig, Adrian, Frank, Jorge, Scott) asi como  tantos Y, por supuesto, el mayor abrazo a Chris Walker, el ingeniero original que creó Netduino.

Haciendo un poco de historia  Wilderness Labs adquirió Netduino en 2017 y lo usaron para ayudar a crear prototipos de nuestros esfuerzos de .NET de próxima generación en embebidos, así como para apoyar a la comunidad que construyó a su alrededor. Arreglaron errores antiguos  creando Netduino.Foundation (el precursor de Meadow.Foundation) para que se conectara y jugara con sensores.

Sin embargo, el progreso tecnológico de la humanidad avanza inevitablemente, y desde el primer día, Wilderness tubo  la visión de poner la bondad de la experiencia .NET en hardware embebido, como es el caso de . Meadow  que  da cuenta de esa visión, y ahí es donde van sus esfuerzos ahora.

Netduino Foundation

Wildeerness Lab    en este contexto creó Netduino.Foundation,, una plataforma que toma gran parte de la complejidad del desarrollo de hardware y permite una experiencia de desarrollo lista donde se pueden crear soluciones de hardware sofisticado utilizando C#.

Usando  Xamarin,se pueden crear aplicaciones móviles que hablan y controlan cosas conectadas asi como escribir soluciones de extremo a extremo en. net,

El ecosistema Netduino

Haciendo un poco de historia  la versión  Plus se diferenciaba  por el interfaz Ethernet integrado, así como el apoyo de una ranura para microSD en la misma tarjeta  , pero además existía una version avanzada con adaptador wifi integrado

Esta placa contaba con un  potente microcontrolador de 32 bits integrado Cortex-M que ejecuta .NET Micro Framework (NETMF) v4.3  y  con un entorno de desarrollo estándar que está disponible gratuitamente a través de Microsoft (Visual Studio 2010).

Recuerde  que Microsoft. NET Micro Framework combina la facilidad de un lenguaje de programación de alto nivel (C #) con las características de los microcontroladores permitiendo la depuración de programación basada en eventos, multi-threading, línea por línea,puntos de interrupción y mucho más.   Ademas ..,se pueden añadir  mas accesorios ofreciendo funcionalidades extra ( por ejemplo la ubicación GPS, el control de servos ,displays  de todo tipo).

Una característica ademas muy  interesante es que el desarrollo es multiplataforma  por lo que  se puede hacer tanto en Windows, con Visual Studio, o con Xamarin Studio en Mac OS X.

La plataforma permitía una fácil interconexión con switches, sensores, LEDs, dispositivos de serie, y mucho más pues  Netduino combina 20 GPIO con SPI, I2C, UART 2 (1 RTS / CTS), 4 y 6canales de PWM ADC ,los  cuales son compatibles con pin / puerto con los escudos Arduino, abriendo asi mucha mas posibilidades de ampliacion.

Características de la placa original , mantenida en las siguientes versiones Netduino 2 y Netduino 3 (esta ultima  con interfaz wifi) :

● all 20 digital and analog pins: GPIO
● digital pins 0-1: UART 1 RX, TX
● digital pins 2-3: UART 2 RX, TX
● digital pins 5-6: PWM, PWM
● digital pins 7-8: UART 2 RTS, CTS
● digital pins 9-10: PWM, PWM
● digital pins 11-13: SPI MOSI, MISO, SPCK
● analog pins 4-5: I2C SDA, SCL

● ethernet: 100 mbps (solo versiones con ethernet en v1, v2, v3) con  network stack via  lwIP

● micro sd (up to 2 GB)
● auto card detect



Y  ahora  hablemos de las variantes de esta placa :

Netduino 3 :Era la ultima evolución de esta placa. Contaba con procesador  168Mhz Cortex-M4 (STM32F4) con o 1,408 KB of almacenamiento para código  y  164 KB de RAM.

Existía comercialmente en tres variantes:

    • N3  :384 KB Code Flash Storage,SIn ethenert  ni wifi
    • N3 Ethernet: 1,408 KB Code Flash Storage,10/100 Mbps Ethernet, Micro SD  Slot (up to 2GB),Con ethernet
    • N3 WiFi : 1,408 KB Code Flash Storage ,802.11b/g/n WiFi ,Micro SD Slot (up to 2GB) ,Con adaptador WiFI

Netduino 2 :Es una de las versiones mas antiguas basada en Cortez M2   y M4. Existían únicamente dos  versiones:

      • N2 ; Cortex-M3 @ 120Mhz ,192 KB Code Flash Storage 60KB Ram ,SIn ethenert  ni wifi
      • N2 Plus : Cortex-M4 @ 168Mhz ,384 KB Code Flash Storage ,100 KB RAM ,10 Mbps Ethernet ,Micro SD Slot (up to 2GB) ,Con interfaz Ethernet



Como ya se ha comentado  Netduino en todas sus valientes se descontinuó  siendo reemplazado por  Meadow por completo.





Netduino es por tanto  100% de código abierto:

        • Hardware
        • Firmware
        • Fundación Netduino.

Puede encontrar la documentación de Netduino en developer.wildernesslabs.co/Netduino/  asi como detalles del hardware en  https://github.com/WildernessLabs/Netduino_Hardware





!Te recordaremos Netduino durante mucho tiempo con cariño  y deseamos mucha suerte para Meadow!







Simple cámara de seguridad


En efecto gracias al nivel de integración alcanzado , cada vez hay soluciones más «sencillas» a problemas de computación en tiempo real que tradicionalmente han sido  muy complejos  como por ejemplo puede ser el reconocimiento y detección de imágenes en tiempo real .

Como muestra  de este tipo de soluciones  vamos a ver la placa ESP-EYE , una  pequeña placa de desarrollo del fabricante chino Espressif centrada en el  reconocimiento de imágenes  con  procesamiento de audio en aplicaciones AIoT

Realmente esta solución  se basa en dos componentes claramente  diferenciados:

  • El hardware  :  esta solución es soportable por muy diferentes propuesta  pero el  hw  más sencillo  y del que vamos  a ver en este post   el ESP-EYE , una placa de desarrollo  de  menos de 30€  para el reconocimiento de imágenes y el procesamiento de audio, que se puede utilizar en varias aplicaciones AIoT. Cuenta con un chip ESP32, una cámara de 2 megapíxeles y un micrófono. ESP-EYE ofrece mucho almacenamiento, con una PSRAM de 8 Mbyte y un flash de 4 Mbyte. También es compatible con la transmisión de imágenes a través de Wi-Fi y depuración a través de un puerto Micro-USB. Aunque el ESP-EYE es una opción en kit  muy asequible, el fabricante también ofrece una opción más potente :Esp-Wrover-Kit



  • El software :  ESP-WHO, que  es un marco de desarrollo de detección y reconocimiento de rostros diseñado para aplicaciones AIoT. Puede usarse con la placa de desarrollo ESP-EYE, el ESP-WROVER-KIT calificado por Amazon FreeRTOS u otras placas de desarrollo basadas en ESP32. Luego, al agregar solo unos pocos periféricos, como cámaras y pantallas, puede crear fácilmente aplicaciones AIoT completas.  Para ejecutar ESP-WHO, debe tener una placa de desarrollo que integre un módulo ESP32 que tenga suficientes pines GPIO y más de 4 MB de RAM externa SP  como la placa  anteriormente comentada (ESP-EYE ), aunque  no obstante  ESP-WROVER-KIT  también pueden ser otra opción como placa de pruebas.



Espressif ESP-EYE

Como hemos comentados hablado  estamos ante una Placa de desarrollo de Espressif para reconocimiento de imágenes y procesamiento de audio en aplicaciones AIoT.

Espressif , el fabricante  ofrece una solución AIoT completa que combina ESP32 con un marco de desarrollo de inteligencia artificial (AI).  Esta solución incluye la placa de desarrollo ESP-EYE, junto con los marcos de desarrollo IoT y AI de Espressif, también conocidos como ESP-IDF y ESP-WHO, respectivamente.





ESP-EYE es una placa de desarrollo para el reconocimiento de imágenes y el procesamiento de audio, que se puede utilizar en varias aplicaciones AIoT. Cuenta con un chip ESP32, una cámara de 2 megapíxeles y un micrófono, todo ello integrado en una minúscula placa de 8 x4 cm (mas o menos como un pen-drive USB).

ESP-EYE ofrece mucho almacenamiento, con una PSRAM de 8 Mbyte y un flash de 4 Mbyte. También es compatible con la transmisión de imágenes a través de Wi-Fi y depuración a través de un puerto Micro-USB.





Aunque el sl fabricante ha dejado disponible en Github su sw , también  puede apoyarse en otras soluciones del mismo fabricante como el ESP-WROVER-KIT-VB que f ofrece una solución integrada  AIoT completa que combina un ESP32 con un marco de desarrollo de inteligencia artificial   y además incluye la placa de desarrollo ESP-EYE, junto con los marcos de desarrollo IoT y AI de Espressif, también conocidos como ESP-IDF y ESP-WHO, respectivamente.



ESP-WROVER-KIT-VB

Es una placa de desarrollo de ultra bajo consumo altamente integrada que incluye Flash y PSRAM  agregando una interfaz USB, una pantalla LCD de 3.2 «, una interfaz de cámara OV7670 y una ranura para tarjeta micro SD.Alcanza un gran rendimiento con una RAM de 4.5 MB y una CPU de doble núcleo de 240 MHz permitiendo creer cámaras de Internet, pantallas inteligentes o radios de Internet conectando pantallas LCD, micrófonos y códecs ) , todo ello a un precio relativamente competitivo (  unos 62€)

Esta  placa Esp-Wrover-Kit  también del mismo  fabricante   Expressif es otra opción  que puede soportar el software  ESP-WHO , En este caso es una una placa de desarrollo calificada por AWS( Amazon Web Services ) . Además del ESP-IDF SDK de Espressif, puede usar Amazon FreeRTOS en ESP-WROVER-KIT-VB. Amazon FreeRTOS proporciona conectividad lista para usar con AWS IoT, AWS Greengrass y otros servicios de AWS.

Aunque  ESP32 admite la depuración JTAG, este modulo  ESP-WROVER-KIT-VB integra un depurador USB también, lo cual  hace que la depuración y el rastreo de aplicaciones complejas sea muy fácil, sin la necesidad de ningún hardware adicional.

ESP-WROVER-KIT-VB es pues la versión mejorada del ESP-WROVER-KIT ( de hecho cuesta casi el doble que la  version anterior) . Su PSRAM  en l aversion 2 aumenta a 8 MBytes, mientras que esta placa de desarrollo también cuenta con una interfaz de tarjeta Micro-SD de alta velocidad, una interfaz de cámara VGA, un panel LCD SPI de 3.2 ”y capacidades de expansión de E / S. Asimismo cuenta con  un procesador de doble núcleo, radios Bluetooth y WiFi, y 520 KB de SRAM.

Ultimamente estan distribuyendo la versión 3 que contiene 32 Mbit adicionales de PSRAM  siendo  el ESP32 s compatible con SPI, I2C, serie, etc.

Espressif admite dos cadenas de herramientas:

  • El entorno de lenguaje C nativo que se ejecuta bajo el sistema operativo en tiempo real FreeRTOS
  • El entorno Arduino C / C ++. Los programas desarrollados usando el entorno Arduino en realidad se ejecutan como una tarea en FreeRTOS y pueden usar las bibliotecas FreeRTOS.

Puede ser  preocupante el soporte para el controlador LCD  ya  que las versiones 2 y 3 de la placa utilizan un controlador ST7789V pero la placa de la versión 1 utiliza un controlador ILI9341.  La última versión de la demostración TFT simple en ESP32 SDK llamada spi_master se puede configurar para ejecutarse en cualquiera de los ESP32-WROVER-KIT. No obstante «Loboris» en github tiene una biblioteca TFT  con todas las funciones con opción de configuración para construir la biblioteca y el programa de demostración para la versión 3 WROVER-KIT. Incluso con SPI, la actualización de la pantalla es muy rápida.

No se incluye documentación con la placa, pero hay mucha documentación en la web, y el SDK nativo viene con una serie de ejemplos útiles. La desventaja es que el ESP32 es relativamente nuevo, parte del software está cambiando y faltan algunas bibliotecas de Arduino.

Sin dua el ESP32-WROVER-KIT es una gran pieza de hardware, aunque su uso requiere cierta experiencia con microcontroladores y cierta tenacidad para examinar la documentación en línea y el código de ejemplo , pero quizás valga la pena el esfuerzo por toda la potencia que le brinda esta placa.

EL software

El sw   necesario se  compone del  marco de desarrollo IoT  ( también llamado ESP-IDF  ) y la AI de Espressif ( también conocidos como ESP-WHO ).

Para ejecutar ESP-WHO, debe tener una placa de desarrollo que integre un módulo ESP32 generico que tenga suficientes pines GPIO y más de 4 MB de RAM externa SPI  y una cámara CCD . Lo mas sencillo es usar el  ESP-WROVER-KIT o el recomndado  por el fabricante:  el   ESP-EYE que hemos visto integra el ESP32 y la cámara integrado en una solución de bajo coste

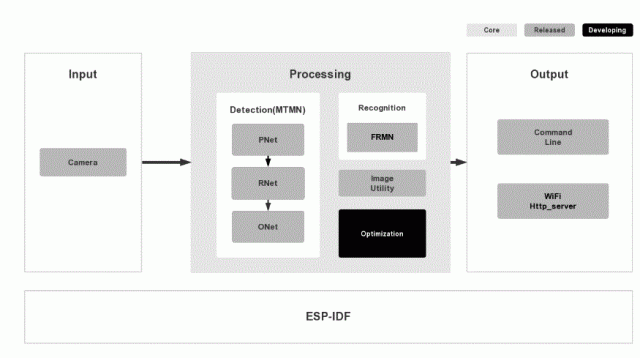

ESP-WHO es pues  la utilidad de detección, reconocimiento e imagen son el núcleo de la plataforma   constando en realidad de los siguientes módulos:

  • Image Utility ofrece API de procesamiento de imágenes fundamentales.
  • La detección toma imágenes como entrada y proporciona la posición de la cara si hay una cara. Se implementa con el modelo MTMN, que se refiere a MTCNN y MobileNets .
  • El reconocimiento es identificar a la persona en particular y necesita los resultados de la detección. Se implementa con el modelo MobileFace.
  • La optimización consiste principalmente en aumentar la precisión de la inferencia y acelerar todo el proceso. Pero también podría cambiar la estructura de la red, actualizar los coeficientes, refactorizar el código, etc.

Tanto la entrada como la salida son flexibles porque las fuentes de imagen pueden ingresarse a través de la cámara ( aunque sin embargo, no proporcionan  muchos controladores en este momento, ya que los de otros módulos de cámara se lanzarán en el futuro)  y porque los resultados se pueden mostrar  a través de la línea de comando, un LCD o incluso el sitio web a través del servicio de Wi-Fi http.



Para saber cómo configurar el módulo ESP32 para sus aplicaciones, puede consultar el archivo README.md de cada ejemplo del respositorio de github ( https://github.com/espressif/esp-who )

Preparación de software

La resolución recomendada de la imagen de entrada es QVGA (320×240) . En cuanto a elegir la cámara si no usa el citado modulo recomendado  ESP-EYE      el módulo ESP32 usado   deberá tener libre los  pines específicos según la  cámara que use Por ahora el  sw  proporcionado soporta el controlador de OV2640 y OV3660 , que son muy recomendables para comenzar.

Veamos como instalar los dos módulos sw necesarios:

 ESP-WHO

Asegúrese de clonar el proyecto de forma recursiva usando el siguiente comando:

git clone --recursive https://github.com/espressif/esp-who.git

Si clona un proyecto sin --recursive ( es decir usando el indicador --recursive), vaya al directorio esp-who y ejecute el comando git submodule update --init antes de hacer nada.

 ESP-IDF

Consulte las guías de configuración para obtener instrucciones detalladas para configurar el ESP-IDF:Guía de inicio para la versión estable de ESP-IDF

En este caso, tomamos ESP-IDF v3.2 como la versión de prueba.Si ya ha configurado ESP-IDF antes y no desea cambiar el existente, puede señalar IDF_PATH al ESP-IDF que se encuentra en ESP-WHO.

 Otros componentes sw

Otros componentes  sw necesarios lo constituye  el marco principal del SDK, con algunos controladores y algunos  algoritmos dentro.

  • Cámara :  El componente de cámara contiene controladores para dispositivos de cámara de ESP32.
  • Face de esp: El componente esp-face contiene las API de las redes neuronales ESP-WHO, incluido el marco de detección y reconocimiento de rostros.

Ejemplos

La carpeta de /examples/  del respositorio de github ( https://github.com/espressif/esp-who )   contiene ejemplos de aplicaciones que demuestran las características API de ESP-WHO.

Una buena muestra es la  detección de rostros , para lo cual habría que seguir los siguientes pasos:

  1. esp-who/examples/single_chip/detection_with_command_line a una carpeta de ejemplo esp-who/examples/single_chip/detection_with_command_line .
  2.  cd esp-who/examples/single_chip/detection_with_command_line
  1. Compila y actualiza el proyecto.   idf.py build idf.py flash -p [PORT]
  1. Los usuarios avanzados pueden modificar algunas opciones mediante el comando idf.py menuconfig .

Verifique README.md de cada ejemplo  del respositorio de github ( https://github.com/espressif/esp-who )      para más detalles.

Demo

En el siguiente , podemos ver  cómo hacer su propio proyecto de seguridad para el hogar en solo 5 minutos utilizando la placa   ESP-EYE y una Raspberry Pi para visualizar el resultado aunque   puede usarse un pc portatil ,tableta , etc en su lugar  . Este proyecto  además es  plug and play pues  apenas  requiere ningún conocimiento de codificación o hardware.
Para  hacer su propio  dispositivo de transmisión inalámbrica por tanto sólo usaremos  una a pantalla LCD táctil conectada a la Raspberry pi . Como normalmente el fabricante del LCD suele incluir las instrucciones necesarias para  conectar esta a la Raspberry Pi y que sea funcional en la demo  no se requiere ninguna codificación y tampoco  ningún circuito   ya que nos bastará  conectar estos dispositivos y empezar a transmitir

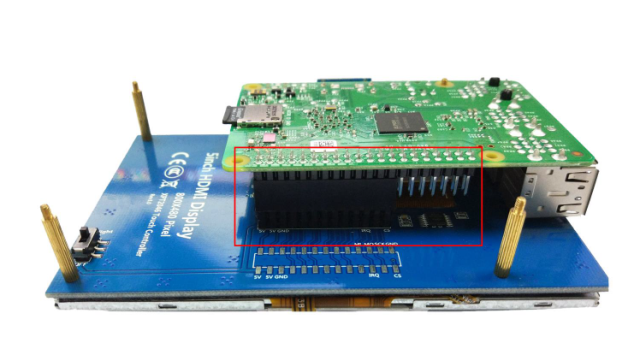

En realidad  no es dificil  conectar un apantalla tactil a una raspberry pi   , pues de  hecho en este  blog vimos en este post https://soloelectronicos.com/2018/12/02/como-instalar-una-pantalla-tactil-de-5-en-una-raspberry-pi-3/  como hacerlo con un simple escudo   de kuman  y  cargando en nuestra Raspberry Pi la imagen de Raspbian con los drivers ya instalados

En primer lugar necesitaremos encender este ESP  alimentando con 5v DC por medio del puerto microUSB . En el inicio del LED rojo se enciende  en el ESP ,pero   el LED rojo comenzará a parpadear que revela que este dispositivo  se despierta  y ha creado  su punto de acceso propio al  que se  puede  conectar todos los dispositivos .

En este ejemplo  como se usa  Raspberry Pi para ver  los datos  que vienen del CSPI ,encenderemos la placa Raspberry Pi . Para la primera vez que se conecte es recomendable  tener teclado y ratón conectados a la Raspberry Pi , pero esto  sólo será para  la primera vez  pues después  el ajuste se guardará en esta Raspberry Pi y no necesitará  teclado y ratón ,ya que se puede utilizar  la pantalla táctil

Cómo  está abierto  el punto de acceso ,sólo necesitamos para conectar a través de este punto ,  abrir el navegador web y conectarnos a esta dirección IP( doble barra oblicua ,dos puntos y la ip del módulo y   podremos ver  la imagen que esta transmitiendo la cámara .

Para la  segunda vez no hay necesidad de utilizar este tipo de teclado porque una Raspberry Pi automáticamente se conectara con este punto de acceso particular y en el navegador puede usar esta dirección IP ,la cual  se guardará en el historial para que pueda tocar    la  dirección IP en el historial  y acceder directamente





En este video, pues  hemos visto cómo hacer su propio proyecto de seguridad para el hogar en solo 5 minutos utilizando el tablero ESP-EYE y Raspberry Pi, proyecto por cierto que como hemos visto es plug and play , y no requiere ningún conocimiento de codificación o hardware.

!Este módulo sin duda es una versátil aliado para múltiples retos  que se nos presente!
