Como eliminar la luz residual de las luminarias con leds


Puede  que al realizar una pequeña instalación en la que hacemos uso de luminaria basada en diodos  LED nos hayamos  topado con un curioso fenómeno  que al pagar esta   queda una levísima  iluminación que solo se  advierte claramente si nos quedamos a oscuras.

Este fenómeno que no ocurre no existe con las luminarias incandescentes se explica  porque los leds llegan a lucir (aunque muy débilmente) con corrientes del orden de pocos microAmp , lo cual ya es suficiente  de hecho para que a  podemos observar una débil luz( similar al efecto de ver carteles fluorescentes  que con la luz que destellan)

Con esta anomalía  podemos tener la sensación molesta de que estamos ante un relativamente molesto  gasto de suministro eléctrico ,si bien es mínimo   dado la mínima corriente que los atraviesa  y que por tanto consumimos

Es cierto que hay personas que no les molesta en absoluto este efecto pues por la noche gracias a «ese defecto» podemos ver lo justo para ir a cualquier parte de la casa sin encender la luz en plena oscuridad..¿pero y si deseamos   que no se encienda en absoluto? Pues veamos como solucionarlo



Cables y derivaciones en lamparas de sobremesa o de pie

Antes de conectar o desconectar elementos , en caso de lamparas de  sobremesa, de pie, de mesa ,flexo,etc si tiene conectadas luminarias de leds , podemos probar los siguientes recursos:

  • Invertir la forma de conectar el enchufe a la toma de corriente ( es decir invertir la fase por el neutro y viceversa)
  • Probar con otra luminaria de otra marca o modelo ( podría se defecto de la propia bombilla de led sobre todo si es de origen asiático de bajo coste)
  • Revisar el cableado  interior  pues si toca uno de los cables con el apantallado metálico ademas de ser peligroso podria hacer suficiente masa para que se encienda la luminaria levemente
  • Reemplazar el interruptor monopolar por bipolar , es decir que corte no solo uno de los cables ( fase o neutro ) sino ambos a la vez.

Interruptores con testigos de neón

Esta particular característica de los leds está creando un nuevo problema cuando estos se usan para iluminación porque las instalaciones eléctricas, muchas veces tienen diferencias de potencial a tierra que generan pequeñas fugas de corriente y que no dejan que las lámparas de leds se apaguen completamente.

Este  fenómeno es especialmente persistente  cuando se usan interruptores de encendido con luz de señalización con neón como podemos observar en el  esquema de abajo  donde el testigo de neón con la correspondiente resistencia va en paralelo con el propio interruptor:

.



Es evidente en el esquema  anterior que si abrimos el interruptor  , la lampara de neon  y la resistencia de 330k quedará en serie  con la luminaria de leds, lo cual en muchos caso sera suficiente para que este conjunto resistencia-neón  deje pasar la suficiente corriente  para que se ilumine levemente la luminaria.

Por  tanto si deseamos eliminar este efecto residual bastará eliminar el testigo de neón del interruptor ( suelen ir separados del interruptor  y enchufables para sustituirlo fácilmente en caso de que se fundan)

Pero ¿Y si no desea eliminar el testigo del interruptor?  pues para eliminar la luminosidad residual en las lámparas a leds podemos aprovechar dos factores:

  • Que  la corriente que atraviesa el circuito es muy baja.
  • Que es necesario superar un umbral de tensión para que los leds se enciendan , umbral  que dependerá de como esten conectados en la luminaria (  más alto si los leds están conectados en serie).

¿Y como lo logramos ? pues  lo que tenemos que hacer es conectar en paralelo con   la luminaria una resistencia de  1Mohmio  para lograr que la caída de tensión sobre la lámpara, cuando esta se encuentra apagada, sea más baja de la tensión de umbral citada.

Naturalmente, debido a que existen numerosos tipos de lámparas, será necesario probar experimentalmente el valor justo.

Podemos empezar con un valor muy alto, por ejemplo 1Mohms , lo cual dará una corriente de I=V/R =220/1.000.000 =0,00022 ( es decir 2.2mA  ) ,   que en  potencia disipada seria =I^2 x R = 0,00022*0,00022*100000= 0.0484W , lo cual es asumible con una simple resistencia de 1/4W)

Si no logramos que los leds se apaguen puede ir bajando de forma  muy conservadora este valor pues a medida  que disminuya este valor la corriente y la potencia disipada por esta resistencia serán mayores

Como referencia , como tope de valores podemos estar en 1/4 de Watt con valores por encima de 330K con 220V y 100K con 110V.



Por cierto,  hay personas  que precisamente buscan potenciar   el fenómeno de la luz residual de los leds   por ejemplo, conectando una resistencia de algunos K en paralelo con los interruptores de alimentación de 12V en modo tal que quede una débil luz en el ambiente para permitir de ver cuando todas las luces están apagadas. Es un sistema realmente cómodo.

Solución con rele

Tal y como hemos hablado con las lamparas de sobremesa , muchas veces el problema se debe a que los interruptores no cortan por completo los dos hilos ( fase  y neutro ) de la instalación ya que suelen ser monopolares . Ademas  para empeorar al situación en algunas y instalaciones esta conectado el neutro en lugar de la fase al interruptor (o incluso hay instalaciones con fase y fase en lugar de fase o neutro como debería  ser )



En este caso no podemos hacer casi nada sino buscar un sistema que haga que ese resto de corriente no llegue a la luminaria provocando ese resplandor residual, para lo cual podemos optar por «un cortador de luz.» , es decir un «relé»o contacto que actúe cortando eléctricamente los dos hilos que llegan a la lámpara   y de esta manera impidiendo la llegada de tensión por ambos hilos simultáneamente.

El proceso consiste en separar ligeramente la luminaria del techo y colocar el «relé» entre los cables que llegan a la luminaria . De esta forma y una vez colocado de nuevo, cuando accionamos el pulsador de la luz sólo oiremos un muy ligero chasquido (es imperceptible) que nos indica que la corriente ha sido totalmente cortada y por lo tanto no llega residuo alguno que provoque el pequeño resplandor.









Solución  dudosa con condensador

Por último hay personas que optan   por conectar  un condensador  de .47uf en paralelo con lo podriamos llamarlo polos de la lampara, asi este absorbe la corriente residual y antes de completar su carga se descarga por el cambio de ciclo,

Es  una solución interesante aunque podría  tener un problema: la reactancia del capacitor es Xc = 1 / (2 * Pi * f * C ) = 1 / (2 * 3,14 * 50 * 0,00000047) = 6772 ohms. Por lo tanto, la potencia disipada por el capacitor será P = V * V / R = 7,15 Watts. Es decir, tendríamos un consumo extra de 7 Watts que se pierde en el condensador





Por cierto este efecto  al igual que no les afecta a todas las instalaciones   tampoco les afecta por igual  a todos las luminarias  dependiendo muchas veces del fabricante y  modelo para manifestarse o no este efecto cuanto menos indeseado

Construcción de un all in one casero. Parte 3


La idea  que hemos implementado en este blog  sobre la construcción de un ordenador todo en uno con piezas sencillas  ya quedó desvelada  en  un post anterior :  simplemente  aprovechamos  la parte trasera de un  viejo monitor   como base para montar  un ordenador completamente funcional  al propio estilo “All in One” (AIO) basados en la placa   Asrock  J3455M   .

En la imagen ya podemos observar  el  prototipo  funcional  en el transcurso de las pruebas previas.


En la imagen queda  claramente visible la  placa   Asrock  J3455M    fijada en la parte de atrás del  monitor   a la derecha   y el disco  SATA a la izquierda  quedando todas las conexiones externa de la placa  en la parte superior ,  pues  a juicio  del  que suscribe estas líneas , de  este modo quedan más  accesibles todas  las conexiones (  y por supuesto las tomas  usb con conectores de la placa , que por cierto podemos complementar  con conectores auxiliares ).

Conexión Fuente de alimentación

Hemos obviado una parte crucial de alimentación porque todas las pruebas se han realizado con una fuente ATX standard conectada  atrás pero sin fijar a la base.

La placa   Asrock  J3455M   podría funcionar con una fuente PICO PSU pero   tenga en cuenta que necesitará , además de  la fuente en sí (que cuente como mínimo con un conector para un disco sata  y conexión de potencia  para la placa madre ),  también deberá adquirir  una fuente conmutada de 12V  200W ( similares  a  las de los ordenadores  portátiles  )  pues el consumo estimado  se puede acercar a los  160W .

Dado que  es mucho más económica una fuente ATX normal  frente a una una fuente PICO PSU  , se ha optado por esta primera opción, pues  una fuente convencional de calidad (por ejemplo  TACENS) con un factor de muy poco ruido es más que suficiente  para nuestros propósitos.

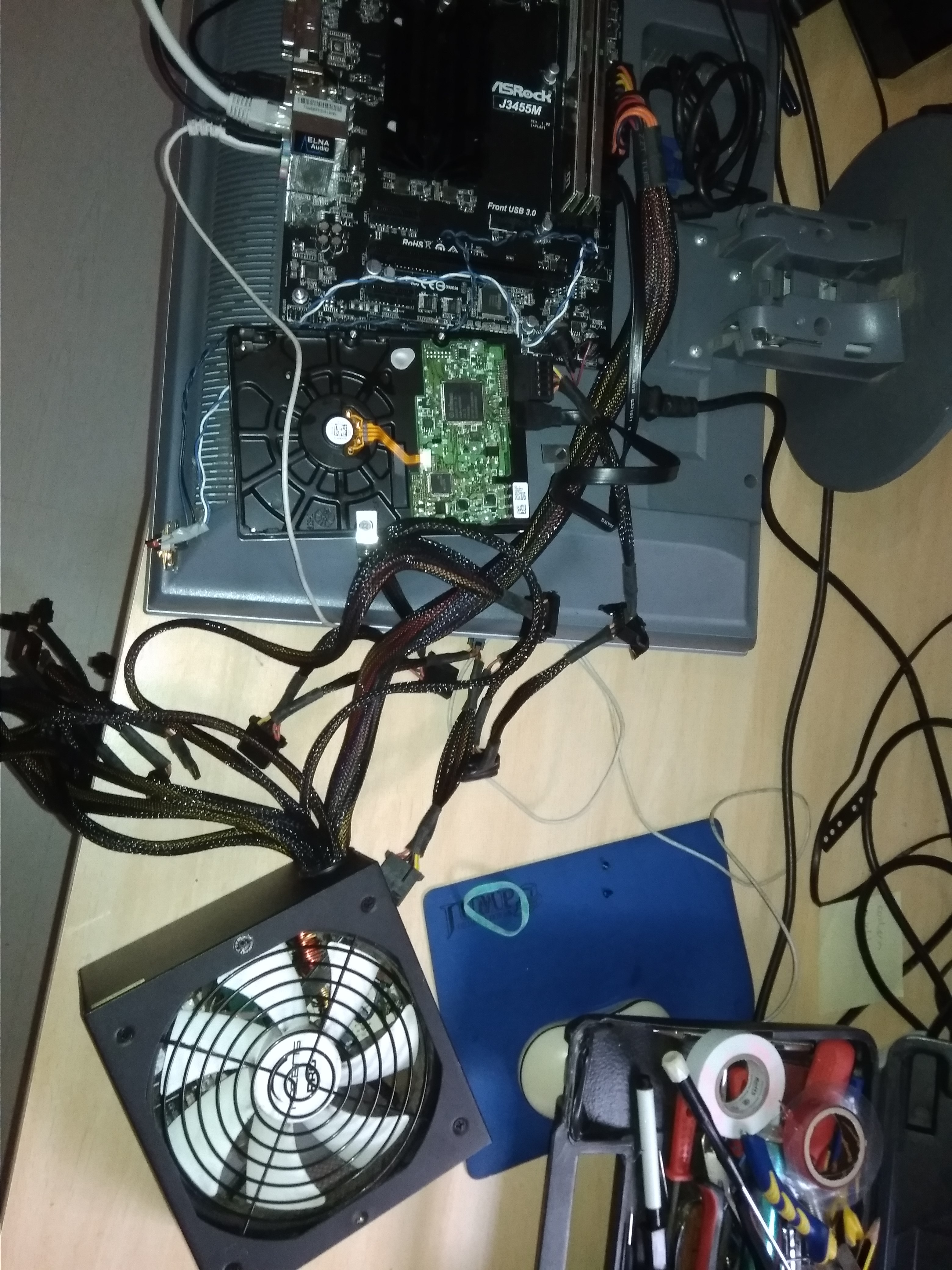

Hay un pequeño  inconveniente en esta  configuración : los cables de salida de  una fuente  ATX ,como se puede apreciar  en la imagen ,son muy voluminosos  no siendo necesarios para este montaje la mayoría pues no se requieren ya que solo necesitamos la conexión para un disco SATA  y la conexión de energía para  la  placa madre.


Algunas fuentes ATX disponen de conectores en el lado de la caja que permiten soltar o liberar las conexiones que no se requieran , pero  en este caso al no disponer de dichos conectores, para que el proceso sea reversible , en vez de cortar las conexiones que no sean necesarias lo que haremos es ocultar dichos cables en el interior de la propia caja   pues según el modelo  algunas  disponen de suficiente espacio  para colocar estos sin que se resienta su robustez mecánica.

Ademas  , para evitar mas cables ,  también añadiremos la conexión  de energía  para el monitor, la cual será controlada por el interruptor integrado  de la  fuente.

Para empezar , pues,  lógicamente desconectado de la red de ca, abriremos la caja ATX.

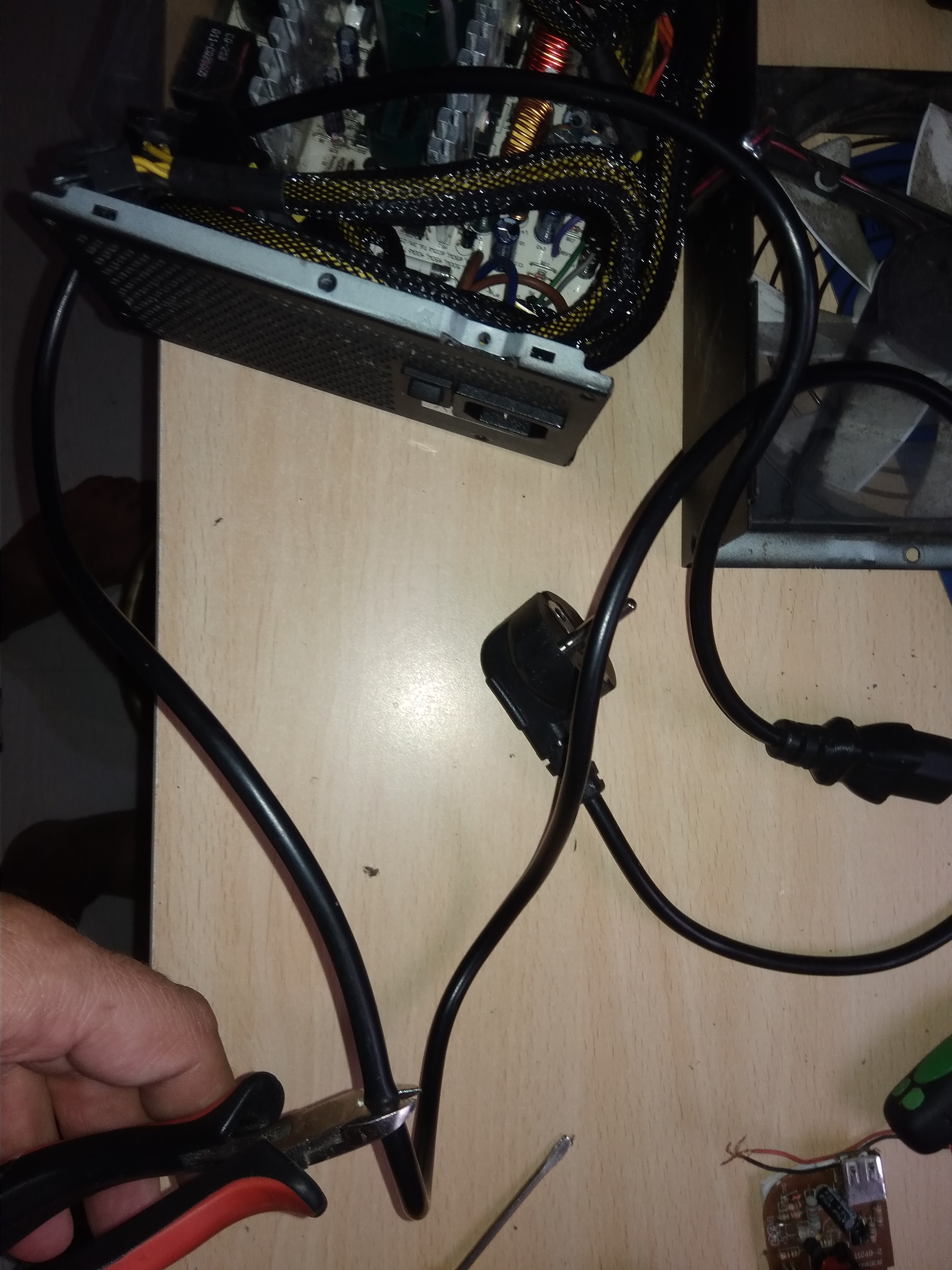

Acto seguido, cortaremos el extremo de un cable de  alimentación estándar de PC  desechando la parte de la clavija schuko, pues  solo necesitamos el otro extremo que proporcionará la alimentación de ca  al monitor  .

IMG_20180722_191217

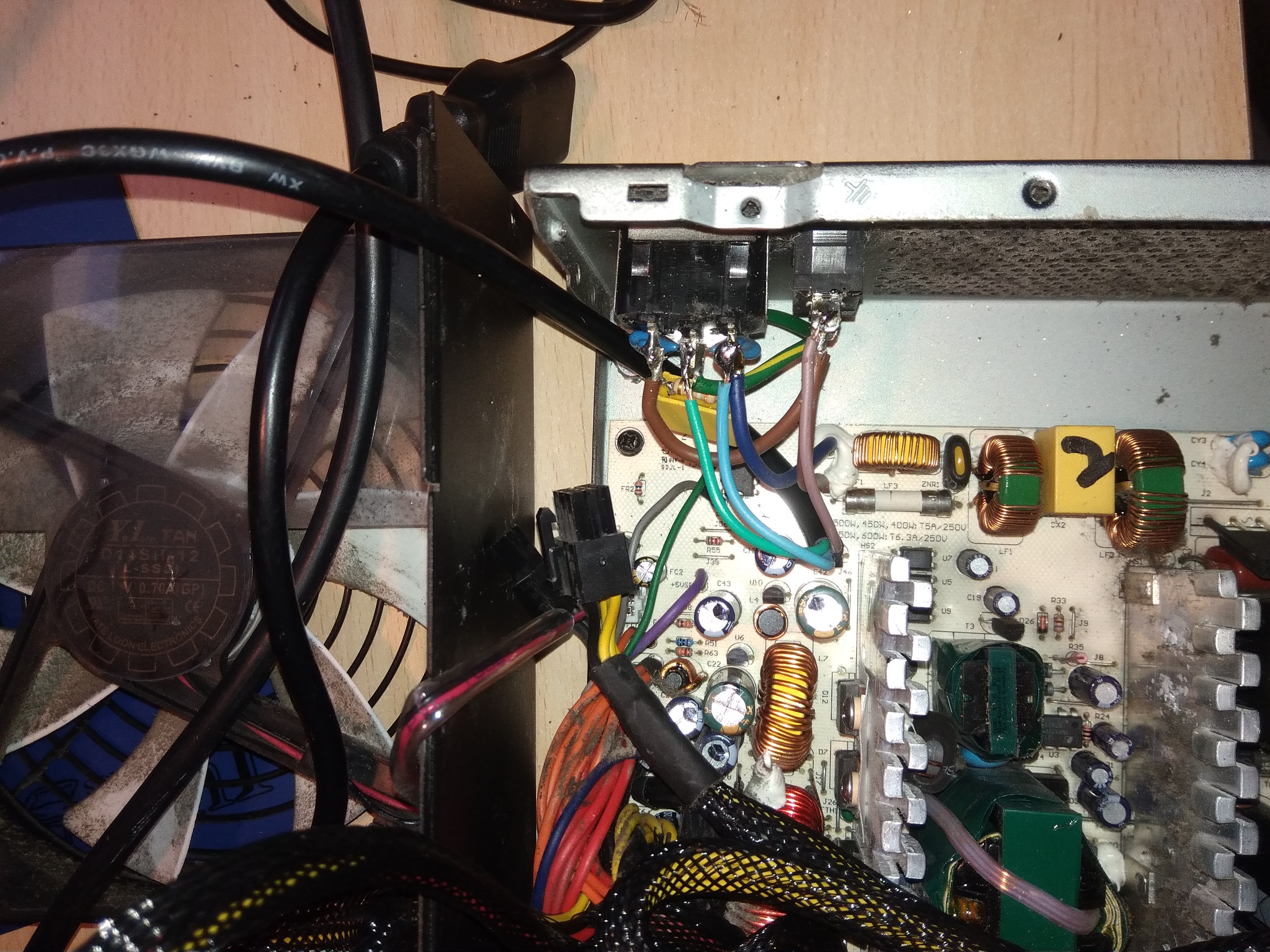

Ahora soldaremos los tres cables (normalmente de colores  marrón , amarillo y azul )  del otro  extremo del cable que hemos cortado conector  interno de la hembra de alimentación de la caja ATX.

Tenga en cuenta que lo ideal es conectar uno de los extremos al interruptor físico de la fuente para que cuando  pulsemos este también cortemos la alimentación del monitor.,En este punto tampoco debemos olvidar la conexión de tierra ( cable amarillo)

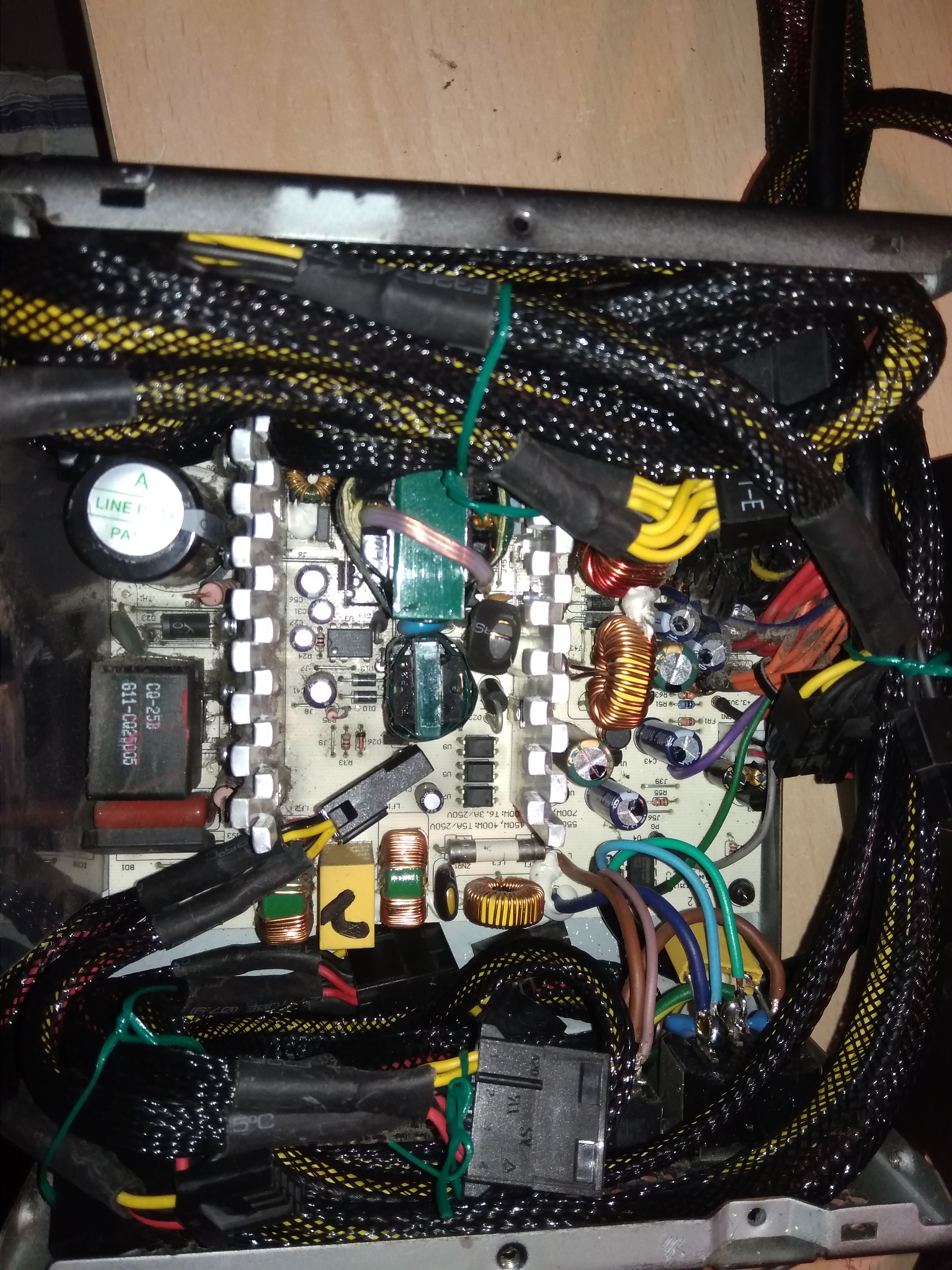

Una vez conectado el cable de alimentación del monitor sacaremos este por el agujero de salida de cables de la caja ATX . Asimismo, haremos la operación contraria  con todos los cables que no precisamos en el exterior, llevando estos al interior de la caja,  colocando  estos a ambos lados de la placa de la fuente de la forma más ordenada posible.

Finalmente   fijaremos  con bridas metálicas ,  los mazos de cable en el interior de la caja ATX a  ambos lados  teniendo cuidado de que estos toquen lo menos posible los radiadores.


Por último cerraremos  la caja    y procedemos  a la fijación de la caja  a la base  del propio monitor. En este caso ,la fijación no se ha sido muy original, pues simplemente hemos usado cinta americana  la cual proporciona la suficiente robustez mecánica para que no se mueva la fuente   separándose de la base

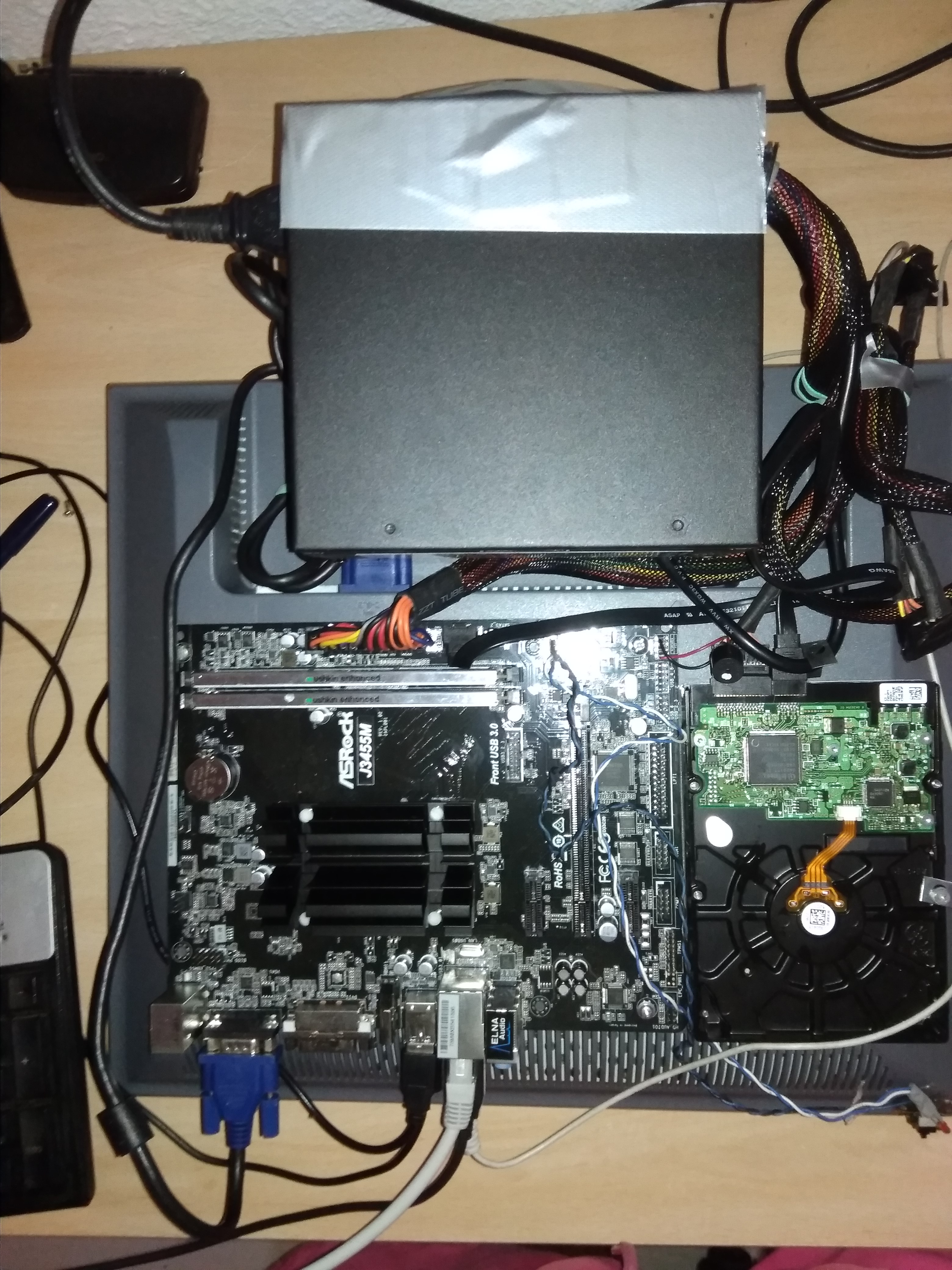

Finalmente  ya vemos el montaje  final  del AIO casero  esta vez  ya  con la fuente incorporada donde ya  se aprecian  conectadas todas las conexiones del mouse,teclado , ethernet y  monitor ,  quedando   muy accesibles todas las conexiones externas por la parte de arriba.


Por supuesto si es su deseo si se decide a replicar este proyecto puede tapar todo la electrónica  con metacrilato ,plástico, madera ,etc pero personalmente me ha gustado mantener esta visible ..

PASO FINAL : DRIVERS

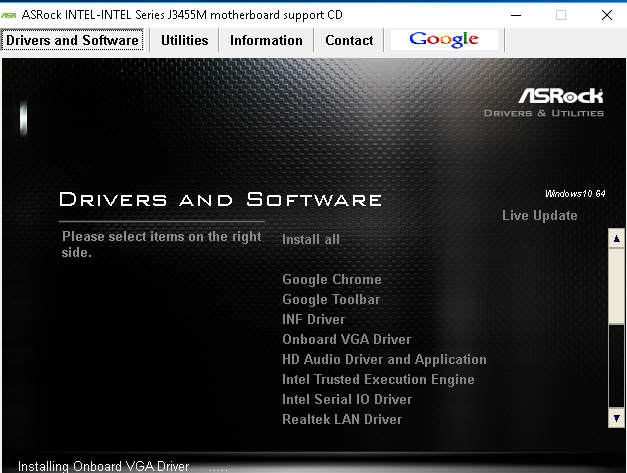

Tras terminar de  colocar la fuente de alimentación sobre la carcasa del monitor  si ya hemos instalado el sistema operativo tocaría  instalar los drivers específicos de la placa pare lo cual el fabricante  proporciona un cd con un auto instalador

Como W10 suele aceptar drivers genéricos para la mayoría del hw actual lo normal es que haya detectado   todo , pero aun es muy recomendable  al menos instalar el driver  para la tarjeta gráfica  y el  del chip de sonido.

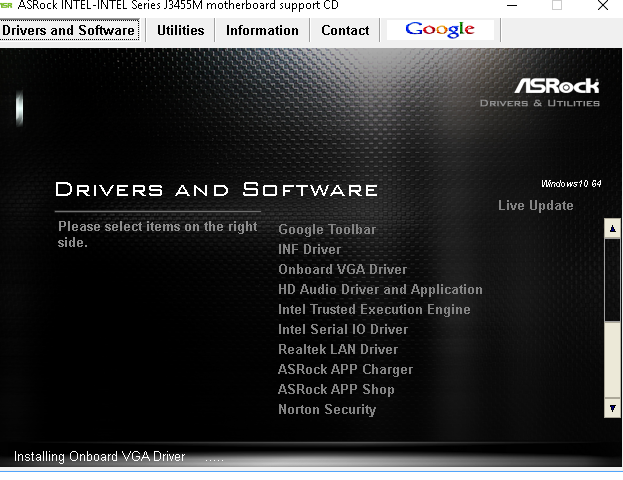

Para instalar el driver de video actualizado basta conectar un dvd externo , insertar el cd de drivers incluido en la placa y seleccionar «onborad VGA driver»


Al pulsar entramos en  nuevo submenu que instalara  los drivers Inel de la tarjeta de video integrada en la Asrock  J3455M

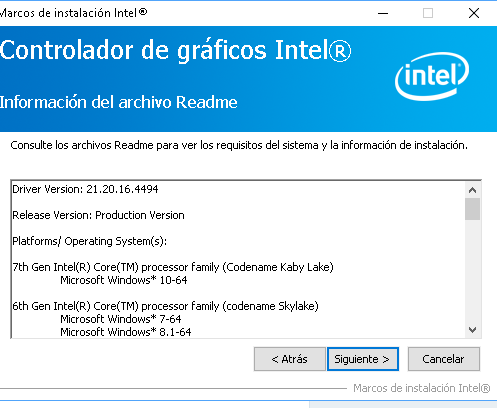

Una vez demos a siguiente habrá que esperar unos minutos ha que concluya el proceso

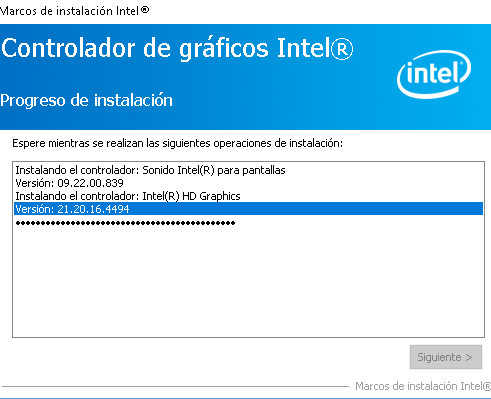

graficos2

Este procedimiento es aconsejable realizarlo para la tarjeta integrada de sonido, al driver de la tarjeta de  red de Ralteck y el driver de entrada /salida de Intel

Por supuesto si no tiene lector de dvd externo  , también puede descargar los drivers directamente desde la pagina de drivers de Arsock: http://www.asrock.com/mb/Intel/J3455M/?cat=Download





Espero querido lector que le hay gustado este proyecto   . Le dejo con una imagen del resultado ¿se anima a replicarlo? !seguro que se le ocurren mejores ideas que las de su humilde servidor!
